Обогрев жилых помещений с помощью тепла земли

Как правильно использовать тепло земли на загородном участке для отопления частного дома

В современном мире практически каждый владелец частного дома мечтает о том, чтобы его жилище было действительно комфортным в любой сезон: летом в здании было немного прохладно, а вот в зимнюю стужу — тепло.

Сегодня существует огромное количество видов топлива для обогрева домов – это дрова, электроэнергия, торф, газ и уголь, а также геотермальное отопление загородного дома.

Стоит отметить, что оборудование, которое может работать на газе, угле, торфе и прочем горючем материале нельзя отнести к безопасным для окружающей среды. Вред от таких видов отопления очевиден.

К тому же стоимость топлива постоянно возрастает. Сегодня многие потребители желают применять для отопления частного дома использовать тепло, полученное из земли.

Современный вид отопления

Достоинства геотермального отопления — это экономность, экологичность, чистота и безопасность

Пользователи уверенны в том, что именно газовое отопление частного дома является наиболее оптимальным вариантом, однако стоит обратить внимание на некоторые, весьма отрицательные, качества. Недостатки такой системы отопления «на лицо».

Установить именно такой обогрев в принципе невозможно, если к дому или коттеджу не была проведена газовая магистраль. Монтаж самой газовой установки требует практически постоянного обслуживания и строгого исполнения всех норм безопасности.

Владельцы к тому же должны иметь и специальные разрешения на такой вид обогрева помещения.

Наиболее оптимальным решением проблемы обогрева загородного дома или просто частного коттеджа считается геотермальное отопление.

Практически ежедневно число пользователей, которые убедились в эффективности данной системы и теперь применяют ее, растет очень быстро.

Обогрев такого типа имеет огромное количество преимуществ. Одним из наиболее значительных достоинств считается экономность данной системы отопления, а также ее экологичность, чистота и безопасность.

Как отопить загородный дом с помощью природы?

В последние годы некоторые потребители стали осуществлять отопление дома теплом земли. Сегодня многих интересует такой вопрос: «Что же из себя представляет геотермальная установка?».

Сама конструкция и схема работы данной системы достаточно сложная для восприятия и понимания, поэтому для большей ясности стоит привести пример.

Геотермальная система отопления в некотором роде работает по принципу холодильника, только наоборот. Роль морозильника в данной схеме играет испаритель, что находится очень глубоко под землей.

В виде медного змеевика выполнен конденсатор, который применяется для доведения воздуха или же воды до нужной температуры. Стоит отметить, что температура испарителя, которая находится под землей, является существенно ниже, чем над самой поверхностью.

Производители подобных систем отопления смело заявляют, что температура колеблется в таком диапазоне как 5-8 градусов Цельсия. Сегодня отопление от земли — это проверенная практика, которая становится все более популярной в разных уголках страны.

Именно благодаря использованию надежных и прочных компрессоров, а также других инновационных технологий рефрижераторных систем, появилась возможность создавать необычные и уникальные в своем роде способы получения «некачественного тепла», которое на поверхности земли можно преобразовать в «качественное тепло» и в дальнейшем беспрепятственно применять в геотермальном отоплении загородного дома.

Эффективность подобной системы отопления доказана специалистами, поэтому есть все основания для начала промышленного производства основного элемента такого способа обогрева помещения — тепловых насосов.

Принцип работы геотермальных систем

Принцип действия теплового насоса

Отопление за счет тепла земли — это уже давно не миф, а распространенная практика.

Геотермальные системы отопления могут работать по принципу физической передачи тепловой энергии от окружающей среды к хладагенту.

Подобный процесс наблюдается и в работе обычного холодильника.

Больше чем 75% всего объема тепла, которое может выделяться при работе системы, исполняющей отопление дома теплом земли, являет собой энергия окружающей среды.

В дальнейшем она накапливается, и далее поступает в жилые комнаты и другие помещения коттеджа или загородного дома.

Эксперты обращают внимание на то, что именно такой вид энергии имеет удивительную способность к самовосстановлению, поэтому геотермальная система отопления не наносит абсолютно никакого вреда или ущерба энергетическому или же экологическому балансу окружающей среды и нашей планете.

Система отопления имеет одно важное достоинство — она является абсолютно безопасной для использования.

Оборудование, которое не займет много пространства.

Отопление частного дома теплом земли стало активно внедряться совсем недавно. Основной причиной возникновения таких систем отопления для частных домов специалисты называют энергетические кризисы, которые нередко появлялись в 70-х годах 20-го столетия.

Поначалу, отопление энергией земли считалось роскошью, поэтому только самые богатые и элитные семьи могли позволить себе абсолютно инновационную систему отопления дома.

Далее, в связи с активным развитием науки, техники и появлением совершенно новых технологий, геотермальные системы обогрева приобретали все большее распространение, а стоимость их монтажа и обслуживания — снижалась.

Тепловой насос занимает достаточно мало места в Вашем доме

Сегодня небольшая семья даже со средним достатком может позволить себе установить систему для обогрева дома без серьезного нарушения своего семейного бюджета. Современное геотермальное оборудование качественно улучшено и модернизировано.

Усовершенствование систем происходит и по сей день, так как создание новых агрегатов приводит к уменьшению расхода энергии и большей экономии.

На качественно новом уровне осуществляется функционирование подобных отопительных систем, ведь новое и необычное топливо, такое как энергия земли, используется для кондиционирования, и обогрева частного дома.

Отопление частного дома теплом земли пользуется популярностью во всех уголках планеты.

Ведь именно такая энергия может создавать уютные, комфортабельные и оптимальные условия для жизни каждого человека, не загрязняет окружающую среду вредными и негативными веществами, как это происходит во время сгорания торфа, угля или газа.

Геотермальное отопление может легко работать и обходиться без любых процессов сгорания, поэтому владельцам не стоит беспокоиться о таком вопросе, как возгорание и взрыв системы, она полностью безопасная в эксплуатации.

Преимущества геотермального отопления

Кроме всех вышеперечисленных достоинств, еще одним важным преимуществом считается отсутствие необходимости приобретать дополнительные дымоходы или вытяжки, которые возможно могут применяться для бесперебойного функционирования иных видов отопительных систем.

Геотермальная система отопления практична тем, что не выделяет вредных испарений, запахов и прочего, также стоит отметить отсутствие шума. Само оборудование является компактным, то есть экономит пространство.

Отопление из земли практично и тем, что его оборудование незаметно для людей, в отличие от жидкотопливных и твердотопливных систем обогрева. Целостность фасада и интерьера коттеджа или загородного дома не пострадает.

Сравнительная характеристика различных систем отопления

К тому же нет необходимости тратить время на такие вопросы, как приобретение, хранение и доставка топлива, ведь специалисты считают, что энергия планеты — неиссякаемая.

Еще одним весьма примечательным фактом считается удивительная возможность геотермального насоса во время зимы нагревать помещения, а летом в зной, опять же, с помощью насоса охлаждать дом.

Да, использование для отопления частного дома или загородного коттеджа тепла, полученного из земли, требует немалых затрат. Так, оно стоит в несколько раз дороже, чем газовое или дизельное оборудование.

Однако необходимо помнить, что такая система потребляет значительно меньше энергии, поэтому, если рассчитывать на долгосрочное ее применение, то такая система себя вполне окупит.

Перспектива и экономическая целесообразность применения именно такого оборудования становится сегодня все более очевидной.

Экономия площади при монтаже тепловых насосов

Сегодня есть три способа для того, чтобы сэкономить пространство при установке тепловых насосов:

1. эксплуатация тепловых грунтовых вод;
2. эксплуатация подземных зонтов;
3. прокладка особых зонтов в горизонтальном положении, которые будут находиться ниже уровня зимнего оледенения на дне водоема.

2006-2021
Все закреплённые правами
материалы принадлежат их
действующим владельцам

Подземное геотермальное отопление дома

Для обеспечения частного дома теплом традиционно используются агрегаты, работающие на электричестве, твердом, газовом или жидком топливе. В последние десятилетия в качестве альтернативного источника тепловой энергии используют солнечные коллекторы и тепло земных недр. Обогрев дома с помощью тепла земли называется геотермальным отоплением дома.

Геотермальное отопление дома за счет энергии земли

Отопление от земли пользуется растущим спросом, поскольку стоимость привычных энергоносителей неуклонно повышается, а запасы ископаемого топлива при этом сокращаются. Вложение денег в земляное отопление загородного коттеджа достаточно выгодно с учетом экономических перспектив и существенной экономии средств на автономное теплоснабжение в отопительный период.

Однако, установки для кондиционирования воздуха имеют ограниченную работоспособность — они не могут функционировать при температуре ниже -5°C. А геотермальная система способна обеспечить обогрев дома независимо от температуры воздуха на поверхности. Это связано с тем, что в той среде, откуда она забирает тепловую энергию, естественным образом поддерживаются стабильные температурные условия.

Устройство геотермальной отопительной системы

Геотермия (наука о тепловом состоянии Земли) сделала возможным практическое применение тепловой энергии, которую земная кора получает от раскаленной магмы в центре планеты.

Специально разработанный тепловой насос для отопления дома устанавливается на поверхности, а в грунте или на дне водоема монтируется теплообменник. Тепловая энергия «выкачивается» на поверхность и позволяет нагреть теплоноситель в контуре отопления дома или объекта нежилого назначения.

Как происходит процесс обогрева

Геотермальное отопление частного дома — экономически эффективный вариант. Если использовать энергию земли для отопления дома, то на каждый киловатт электроэнергии, необходимой для работы оборудования, приходится от 4 до 6 кВт полезной тепловой энергии, полученной из недр планеты.

В сравнении с функционированием кондиционера увидим, что при его эксплуатации на получение 1 кВт тепловой энергии требуется затратить более 1кВт электроэнергии. Это связано с неизбежными потерями на преобразование одной энергии в другую и т.д.

Отапливать жилой дом за счёт тепловой энергии земных недр очень выгодно, но период окупаемости оборудования и затрат на монтаж займет определенное время.

Использование тепла земли для отопления дома не требует установки традиционного котла для нагрева теплоносителя.

В данном случае система состоит из трех составляющих:

• контур нагревания — геотермальный источник тепловой энергии;
• отопительный контур внутри дома — низкотемпературный радиаторный либо напольный;
• насосная станция — тепловой насос для перекачивания в отопительный контур тепловой энергии из контура нагревания в толще грунта или под водой.

Геотермальная система отопления может применяться также для обогрева теплиц, вспомогательных построек, воды в бассейне, садовых дорожек и т.д.

Оборудование для обустройства геотермального отопления

Геотермальное оборудование для глубинной отопительной системы позволяет аккумулировать извлеченную из окружающей среды тепловую энергию и передавать ее теплоносителю в отопительном контуре.

Список оборудования для обогрева с помощью тепла земли включает:

• Испаритель. Устройство располагают на глубине, и оно служит для поглощения находящейся в геотермальных водах или грунте тепловой энергии.
• Конденсатор. Позволяет довести температуру антифриза до необходимой для функционирования системы величины.
• Тепловой насос. Обеспечивает циркуляцию антифриза в контуре нагревания, контролирует работу геотермальной установки.
• Буферный бак — емкость для сбора нагретого антифриза. Позволяет передавать тепловую энергию земных недр теплоносителю. Бак, через который проходит теплоноситель, оборудован теплообменником в виде змеевика. По нему, отдавая тепло, движется нагретый антифриз.

Схема устройства теплового насоса

Монтаж системы

Геотермальное отопление загородного дома на этапе обустройства требует солидных денежных вложений. Высокая итоговая стоимость системы во многом обусловлена большим объемом земельных работ, связанных с монтажом контура нагревания.

С течением времени финансовые затраты окупаются, поскольку используемая в отопительный сезон тепловая энергия извлекается из земных глубин с минимальными затратами электроэнергии.

Монтаж горизонтального теплообменника геотермальной системы отопления

Для обеспечения отопления дома теплом земли необходим монтаж системы:

• основная часть должна располагаться под землей или на дне водоема;
• в самом доме устанавливается только достаточно компактное оборудование и прокладывается контур радиаторного или напольного отопления. Оборудование, расположенное внутри дома, позволяет регулировать уровень нагрева теплоносителя.

Как выглядит геотермальное оборудование в доме

При проектировании отопления за счет тепла земли, необходимо определиться с вариантом монтажа рабочего контура и типом коллектора.

Различают два типа коллекторов:

Вертикальный — погружается в грунт на несколько десятков метров. Для этого на небольшом расстоянии от дома требуется пробурить некоторое количество скважин. В скважины погружается контур (самый надежный вариант — трубы из сшитого полиэтилена).

Недостатки : Большие финансовые затраты на бурение в грунте нескольких скважин глубиной от 50 метров.

Преимущества : Подземное расположение труб на глубине, где температура грунта отличается стабильностью, обеспечивает высокую эффективность работы системы. Кроме того, вертикальный коллектор занимает небольшую площадь земельного участка.

Недостатки : Необходимость использования большой площади участка (основной недостаток). Этот участок земли после укладки контура невозможно использовать под сад или огород, так как система работает с выделением холода при транспортировке хладагента, из-за чего корни растений будут перемерзать.

Преимущества : Более дешевые земельные работы, которые можно даже выполнить своими силами.

Горизонтальный и вертикальный тип коллектора

Геотермальную энергию можно добывать, если уложить на дне непромерзающего водоема горизонтальный геотермический контур. Однако, это сложно осуществить на практике: водоем может быть расположен за пределами частной территории и тогда установку теплообменника нужно будет согласовывать. Расстояние от отапливаемого объекта до водоема должно составлять не более 100 метров.

Важно! Температура окружающей коллектор среды не должна опускаться ниже +5°C. Контактирующую с промерзающим грунтом верхнюю часть коллектора нужно защитить термоизоляцией для избежания потерь тепловой энергии.

Преимущества и недостатки

Отопление энергией земли имеет целый ряд преимуществ:

• Эффективность. По сравнению с расходами на электричество для работы теплового насоса система позволяет получить в несколько раз больше тепловой энергии.
• Экологичность. Данный вид отопления экологически полностью безвреден, отсутствуют выбросы в атмосферу.
• Безопасность. Нет необходимости использовать какое-либо топливо, химические средства и т.д., нет угрозы взрыва или возгорания оборудования.
• Минимальная потребность в техподдержке. Правильно смонтированная система способна проработать без какого-либо вмешательства не менее 30 лет.
• Экономичность. В ходе эксплуатации отсутствуют затраты на ремонт, что позволяет окупить монтаж отопления в течение 5-8 лет.
• Отсутствие необходимости контролировать работу системы.
• Низкий уровень шума при работе оборудования.
• Неисчерпаемость источника тепловой энергии, не требуется закупать и хранить энергоноситель.

Экологичность использования тепловой энергии недр

К недостаткам можно отнести:

• изначально высокие расходы на оборудование;
• необходимость вести сложные буровые работы на участке для монтажа вертикального контура или портить ландшафт подготовкой траншей для горизонтального теплообменника.

В умеренном климате геотермальные установки доказали свою эффективность. В северных же регионах данный вид отопления подходит для домов небольшой площади (до 200 м 2 ).

Разобравшись, как работает система и из каких частей стоит, можно определить возможность ее монтажа на собственном участке. Преимущественно отопление из земли обустраивают на этапе строительства дома — в этом случае проще вести земляные работы, так как планировка участка и создание ландшафтного дизайна еще впереди.

Видео по теме:

Новость отредактировал: Igor – 10-08-2020, 16:15
Причина: заявка

Используем тепло земли для отопления дома

Энергия земли для отопления дома в настоящее время используется редко – большинство людей предпочитает задействовать традиционные источники энергии. Но цены на топливо постоянно растут, а запасы газа, угля и нефти когда-то, пусть даже через много лет, но завершатся. По этой причине возникает необходимость искать альтернативные источники тепла, в частности – тепло земли для отопления дома.

Обогрев дома теплом земли является более предпочтительным в сравнении с солнечной и ветряной энергией. В Европе уже сейчас широко распространены гелиосистемы, позволяющие использовать солнечные лучи для отопления дома и подогрева воды (прочитайте также: “Гелиосистемы для отопления своими руками”). Однако их применение ограничено – если в странах с теплым климатом их хватает для полноценного обогрева жилья, то в регионах с умеренным климатом слишком много пасмурных дней. Кроме того, солнечные коллекторы должны иметь большую площадь и емкий теплоаккумулятор, и в результате создание системы отопления обходится в большую сумму (прочитайте: “Солнечный обогреватель своими руками”).

Также не помешает иметь дополнительный источник тепла на случай затянувшейся непогоды. Энергия ветра тоже является не самым лучшим вариантом: его сила меняется, а складки рельефа способствуют образованию мест с постоянным штилем.

Если использовать тепло земли для отопления дома, то дополнительный источник энергии не потребуется – в любой день почва на глубине от нескольких метров сохраняет постоянную температуру. Чем больше глубина погружения геотермального насоса, тем выше температура грунта, а соответственно, и эффективность отопления (детальнее: “Геотермальное отопление: принцип работы на примерах”). Однако нужно помнить о глубине промерзания – в разных регионах она отличается.

Геотермальные насосы, использующие тепло земли для отопления дома

Отопление за счет энергии земли происходит благодаря специальному устройству – геотермальному насосу.

Принцип его работы аналогичен холодильнику:

• газообразный хладагент сжимается компрессором, и при этом сильно нагревается;
• хладагент проходит через теплообменник, отдавая избыток тепла и остывая до комнатной температуры;
• после охлаждения это вещество поступает в охлаждающий контур морозильной камеры, где оно потом расширяется. В результате изменения агрегатного состояния с жидкого до газообразного, хладагент резко остывает и охлаждает все вокруг себя;
• затем он вновь поступает к компрессору, и цикл повторяется снова.

Аналогично происходит и отопление дома энергией земли. Например, холодильник отбирает тепло у холодного объекта и передает его теплому предмету, таким образом, тепло переносится от морозилки с минусовой температурой в помещение. Количество перекачиваемой энергии в несколько раз больше потребляемого компрессором электричества.

Отопление от тепла земли отличается высокой эффективностью – тепловая мощность в три раза превышает количество потребляемого электричества. Если сравнивать тепловой насос с холодильником, то в данном случае грунт, имеющий постоянную температуру, заменяет морозильную камеру.

При создании системы отопления нужно установить не только радиаторы для отдачи тепла, но и теплообменник на второй стороне контура, который станет забирать у грунта тепло.

Коллекторы бывают двух видов:

• вертикальные;
• горизонтальные.

Прежде чем начать использовать тепло из земли для отопления дома, нужно определиться с видом коллектора. Как они выглядят, можно посмотреть на фото.

Вертикальные коллекторы для отопления дома от земли

Однако следует учитывать существенный недостаток данной схемы: отопление из недр земли обходится дорого. Разумеется, первоначальные затраты впоследствии окупятся, но все же далеко не каждая семья может позволить себе такие расходы. Цена бурения высока, и на то, чтобы сделать несколько скважин глубиной в 50 метров, денег потребуется немало.

Горизонтальные коллекторы для обогрева дома теплом земли

Их используют в регионах с относительно теплым климатом, где глубина промерзания почвы не превышает 1-1,5 метров. Организовать отопление дома от земли в данном случае гораздо проще, ведь траншеи можно выкопать и самостоятельно, и стоимость работ значительно уменьшится.

Но и у такой схемы есть недостатки. Прежде всего, выполнить отопление из земли своими руками не так-то просто: например, для дома площадью 275 «квадратов» потребуется уложить в траншеи 1200 метров труб. Помимо того, что придется потратить много времени на копание траншей, трубы еще и займут большую площадь. Использовать этот участок, например, для сада или огорода, нельзя: корни растений будут перемерзать из-за особенностей работы коллектора.

Таким образом, отопление энергией земли является хорошей идеей, но весьма сложной в реализации. Аналогично обстоят дела и с солнечным обогревом. Именно по этой причине альтернативные источники энергии на сегодняшний день мало распространены.

Воздушные коллекторы

Подземное отопление частного дома можно реализовать и с помощью воздушных коллекторов. Это более простой способ воздушного отопления в частном доме по сравнению с двумя предыдущими.

Чтобы нагреть воздух в помещении до комфортной температуры, требуется определенное количество тепла. Чем ниже первоначальная температура, тем выше затраты. С помощью вентиляционной системы и тепла, полученного из грунта, можно бесплатно повысить температуру воздуха в доме. Обогрев теплом земли в данном случае происходит весьма просто.

Для организации системы отопления нужно:

• вывести воздухозабор вентиляции ниже уровня промерзания грунта;
• проложить изогнутый, прямой или многотрубный коллектор с помощью обычных канализационных труб (форма выбирается в зависимости от участка, на каждый квадратный метр площади дома должно приходиться 1,5 метра коллектора);
• сделать воздухоотвод на дальнем от дома конце коллектора, выведя трубу на высоту минимум 1,5 метров от земли и оборудовав ее зонтом-дефлектором (разумеется, приток воздуха в дом будет принудительным.

В этом случае земляное отопление не сможет полностью обеспечить дом теплом.

Тем не менее, оно дает возможность реализовать две идеи:

1. Поступающий через вентиляцию воздух можно подогревать любым обогревателем (газовым теплогенератором, соляровым, электрическим и пр.) и затем разводить по комнатам с помощью вентиляционных каналов. Полностью бесплатным такое отопление от земли не будет, но все же затраты уменьшатся: нагреваться станет не холодный уличный воздух, а тот, который уже прогрет примерно до +10 градусов. Особенно хорошо можно сэкономить, если зимы в регионе холодные.
2. Нагретый с помощью тепла земли воздух можно использовать для обдува внешнего блока обычного кондиционера или теплового насоса типа «воздух-воздух». Любое устройство данного класса сможет эффективно работать при температуре около +10 градусов. Сложность реализации заключается лишь в обеспечении нужного воздушного потока. В результате воздух прогревается теплом грунта, поступает к тепловому насосу и отводится за пределы дома.

Отопление теплом земли – хорошая альтернатива традиционным способам обогрева, но в настоящее время оно не является широко распространенным (прочитайте также: “Альтернативное отопление частного дома – выбор достаточно большой”). Это связано, в основном, со сложностью монтажа и большими первоначальными расходами. Лучшим вариантом является бурение скважин и размещение в них труб, но обходится такая система отопления слишком дорого. С другой стороны, это позволяет обогревать дом, пользуясь бесплатным источником тепла.

Также нельзя забывать о том, что такой вариант отопления является экологически чистым и высокоэффективным, поскольку температура почвы на глубине нескольких десятков метров остается постоянной.

Видео о том, как использовать тепло земли для отопления дома:

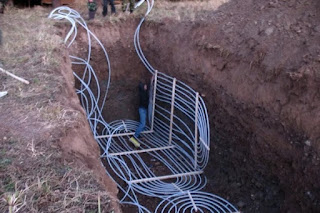

Горизонтальный геотермальный коллектор. Снимаем с грунта бесплатное тепло.

Чем дальше, тем больше домовладельцев отапливают дома тепловыми насосами. Многие из них в качестве низкопотенциального источника тепла выбирают горизонтальные геотермальные коллекторы. Рассказываем, как сделать такой коллектор своими или чужими руками, как «снять» из земных недр побольше тепла и какие новинки появились в этой сфере в последние годы.

1. Откуда в земле берется тепло для отопления дома?
2. Сколько тепла можно «снять» с метра коллектора?
3. На каком участке можно установить горизонтальный геотермальный коллектор?
4. Требуется ли разрешение на устройство коллектора неглубокой закладки?
5. Как рассчитывается длина коллектора?
6. Какие трубы используют для горизонтальных коллекторов?
7. Как лучше укладывать трубы?
8. Как сократить затраты на теплосборный коллектор?

1 . Откуда в земле берется тепло для отопления дома?

На глубине до 15 метров грунт нагревается тепловой энергией солнца и дождя, верхние слои почвы ниже промерзания грунта – это, в сущности, аккумуляторы солнечной энергии, в которых круглый год сохраняется плюсовая температура. Дальше, как выяснили ученые, через каждые 100 метров вглубь температура планеты поднимается на 3°С. В отличие от солнечной энергии, или энергии ветра геотермальная энергия не зависит от погоды, от времени года и других факторов, это стабильный и неисчерпаемый вид энергии, поэтому ученые уделяют ему так много внимания.

2 . Сколько тепла можно «снять» с метра коллектора?

Это зависит от многих факторов: типа грунта, его влажности, не затенена ли площадка, на которой расположен теплообменник и пр. При расчетах коллектора специалисты исходят из того, что каждый его метр обеспечивает:

• сухой песчаный или каменистый грунт – 10 Вт;
• сухой глинистый грунт – 20 Вт;
• влажный глинистый грунт – 25 Вт;
• очень влажный глинистый грунт – 35 Вт.

В среднем это значение составляет 20 Вт/м. Наибольшие запасы энергии – в грунтах с близким УГВ.

3 . На каком участке можно установить горизонтальный геотермальный коллектор?

Горизонтальным коллекторам нужны большие площади, это их главный недостаток. Для дома площадью до 100 кв. м. придется котлован или сеть траншей площадью в 2-3 сотки. Площадь над коллектором нельзя застраивать и высаживать на ней деревья и кустарники с глубокой корневой системой, но можно «травку и цветочки». Имеет значение и уже имеющиеся растительность и постройки на участке. От площадки, где будет коллектор, должна быть минимум двухметровая дистанция до теневой зоны от деревьев и построек. Также рекомендуются выдерживать расстояния:

• 1,5 м от электросетей и газопровода;
• 2 м от водопровода и канализации;
• 3 м от фундаментов, колодцев, септиков и пр.

4 . Требуется ли разрешение на устройство коллектора неглубокой закладки?

Горизонтальные коллекторы укладывают в грунт на глубину от 0,8 до 4 метров, это зависит от глубины промерзания грунта в регионе, но обычно это – 1,2 метра. Главное, чтобы устройство находилось ниже уровня промерзания грунта, там, где температура относительно стабильна круглый год. Это не больше, чем глубина подвалов и погребов, поэтому разрешения на такие устройства брать не требуется.

5 . Как рассчитывается длина коллектора?

Длина коллектора (L) рассчитывается по формуле L = Q / p, где Q требуемая тепловая мощность, а p – теплотворная способность грунта. Но эта формула корректна, только если расстояние между витками спирали (или фрагментами змейки) коллектора не менее 70 см. И если соблюдаются условия, о которых рассказано выше: площадка над коллектором не затенена, свободна от построек и на ней не растут растения с глубокой корневой системой. При расчете коллектора следует учитывать, что температура грунта после первого года эксплуатации понижается на несколько градусов.
При этом из-за большого гидравлического сопротивления не рекомендуется, чтобы общая длина контура была больше 150 метров. Если контуров будет несколько, они должны быть одинаковой длины.

6 . Какие трубы используют для горизонтальных коллекторов?

Трубы должны быть долговечными, без соединений в земле, которые могут дать течь (а если какие-то соединения есть, к ним нужно предусмотреть доступ). Для устройства горизонтального коллектора идеально подходят трубы из прочного сырья и с минимальной стенкой: ПНД 40×2 .4, ПЭ100 SDR17. В «горизонтальнике» в качестве теплоносителя применяют незамерзающую жидкость, антифриз (обычно на основе этиленгликоля). Чаще его называют рассолом.

7 . Как лучше укладывать трубы?

По геометрической конфигурации горизонтальные коллекторы разделяют на
кольцевые, спиральные, змеевиковые и улиточные. В малоэтажном домостроении трубы чаще всего укладывают «змейкой», это самый простой способ. Змейки и улитки коллекторов укладывают с шагом не менее 40 см, иначе возможно переохлаждение грунта. Длинна одной петли не должна превышать 400м, лучше разбить конструкцию на части соединять их параллельно. Если петель несколько, их соединяют или внутри здания, или с возможностью доступа за его пределами. Петли должны лежать свободно, если делаются траншеи, то их стандартная канавы 600-900 мм. Можно сделать траншеи шириной 1200 мм и укладывать в них по две трубы на расстоянии 1м друг от друга; но следующую траншею придется рыть уже через два метра. Трубы укладывают на песчаную подложку толщиной 100 мм. Загибая петли коллекторов, нужно следить, чтобы следить, чтобы трубы не ломались и не завязывались в узел. За метр до входа в здание трубы теплоизолируются. Закапывать коллектор можно только после опрессовки.

8 . Как сократить затраты на теплосборный коллектор?

Тепловой насос считается дорогим, хоть и комфортным, и современным видом отопления, а самая затратная статья в его конструкции – как раз теплосборный коллектор. Однако, если площадь участка позволяет, а водоема, в который можно опустить трубы, рядом нет, лучше выбрать именно этот вариант, как наиболее бюджетным. Участники FORUMHOUSE считают самым оптимальным вариантом геоколлектора «многоэтажник» – устройство, в котором трубы коллекторов уложены друг над другом в траншее в несколько ярусов. Этот способ позволяет снизить затраты на контур без потери надежности и эффективности.

Подземное геотермальное отопление дома теплом земли

Поиски альтернативных источников энергии привели к изобретению устройств, которые способны аккумулировать тепло, в большом количестве находящееся в окружающей среде человека. Солнечные лучи, гейзерные источники, грунт — все это в той или иной степени может удовлетворить потребности в нагреве теплоносителя для системы отопления и ГВС.

Хотя геотермальное отопление за счет тепла земли является относительно новым направлением, перспективы такого решения очевидны. Благодаря установке специального оборудования появляется возможность получения дешевого, практически бесконечного типа тепловой энергии.

Как получить тепло в дом из земли

Земля даже в зимний период времени не промерзает полностью. Этой особенностью пользуются монтажные бригады, прокладывающие трубопровод ниже точки замерзания. Удивительно, но температура этих слоев редко опускается ниже, чем +5 +7°C градусов.

Можно ли воспользоваться способностью земли аккумулировать тепло, извлечь его и использовать для нагрева теплоносителя? Конечно! Но чтобы сделать альтернативное отопление частного дома с помощью тепла земли возможным, потребуется решить следующие проблемы:

• • Получение тепла — понадобится аккумулировать тепловую энергию и направить ее в аккумулирующий резервуар.

• • Нагрев теплоносителя. Нагретый антифриз должен передать тепловую энергию жидкости, которая циркулирует в системе отопления и ГВС.

• Остывший антифриз необходимо отвести обратно к теплообменнику для дальнейшего нагрева.

Чтобы решить эти вопросы был разработан геотермальный насос с использованием тепла земли. Геотермальный тепловой насос позволяет извлечь количество тепла, которого более чем достаточно для производства большого количества тепла и использования в зависимости от конструкции и месторасположения дома в качестве основного или дополнительного отопительного оборудования.

Как работает геотермальное отопление дома, принцип работы

Подземное глубинное отопление из земли, это больше не фантастика. Такие установки можно спокойно купить в России. Причем геотермальные установки в состоянии работать как в условиях Севера, так и в южных широтах. Но какой принцип они используют в своей работе?

Еще в прошлом столетии был отмечен факт, что при испарении определенные типы жидкостей способны охлаждать поверхность. Именно это происходит когда протирают спиртом кожу перед уколом или поливают асфальтированную площадку, нагретую под солнцем. Этот принцип был взят в качестве основы для разработки холодильного оборудования.

Дальше возникла идея почему бы не пустить процесс охлаждения в обратную сторону и не получить вместо холодного горячий воздух. Большинство современных кондиционеров в состоянии не только охлаждать воздух в помещении, но и работать на его нагрев. Но недостатком таких устройств является то, что они ограничены температурой окружающей среды. Так, после того как отметка достигает -5 градусов, они прекращают работать.

Геотермальные насосы для отопления частных домов от земли полностью лишены такого недостатка, хотя используют принцип, во многом напоминающий работу кондиционера на нагрев помещения.

Как устроено геотермальное отопление

Как уже отмечалось, геотермальная система отопления из недр земли, во многом напоминает работу кондиционера в режиме нагрева. Что происходит в этот момент?

• • В нижних слоях грунта, на дне реки или озера устанавливают водяные коллекторы, по которым циркулирует антифриз. Коллекторы поглощают тепло и высвобождают холод.

• • Нагретый антифриз с помощью насоса поднимается наверх.

• • В буферном баке происходит теплообмен. Нагретый антифриз отдает тепловую энергию теплоносителю или нагревает воду.

• Остывший антифриз поступает обратно к коллекторам.

Геотермальное оборудование для использования тепла земли

Принцип работы глубинной системы отопления дома, за счет энергии земли, основан на применении особого оборудования. Оно выполняет следующие функции: аккумулирует тепло окружающей среды, передает его теплоносителю системы отопления. Для этого используют следующие узлы:

• • Испаритель — находится глубоко под землей. Функция испарителя заключается в том, чтобы поглотить тепловую энергию, находящуюся в окружающем грунте.

• • Конденсатор — доводит антифриз до необходимой температуры.

• • Тепловой насос — циркулирует антифриз в системе. Осуществляет контроль над работой всей установки.

• Буферный бак — собирает нагретый антифриз в одном месте, для передачи энергии теплоносителю. Состоит из внутреннего бака, в нем находится вода из системы отопления и внутренний змеевик, по которому движется нагретый антифриз.

Монтаж и установка геотермального отопления

Основная сложность относительно монтажа геотермального оборудования связана с установкой контура теплообменника в грунте-земле. Хотя в интернете можно найти большое количество советов как выполнить эти работы самостоятельно, практика показывает, что большинство советов невозможно применить без специального профильного образования, следовательно, все работы должны выполнять профессиональные монтажники, являющиеся представителями производителя.

После обращения к специалистам, геотермальные системы отопления частных домов за счет тепла земли устанавливаются в следующие несколько этапов:

1. 1. Выезд инженера на дом . Во время первого визита берутся пробы грунта, определяются особенности местности и принимается решение о наиболее эффективном монтаже геотермальной системы. На эффективность установки может влиять также источник предполагаемого тепла. Более производительным считается монтаж теплообменников на дне водоема или у истоков термических источников.

1. 1. Заключение договора и приобретение необходимого оборудования . Расценки могут существенно отличаться в зависимости от сложности проведения монтажных работ и других нюансов. Но в среднем, если выбран качественный немецкий производитель, стоимость установки будет приблизительно равняться его цене. Приобретение под ключ установки Vaillant для дома в 350 кв. м. обойдется приблизительно в 21 тыс. $

1. 1. Монтажные работы . Отопление частного дома подземными геотермальными источниками тепла, а точнее, его эффективность во многом зависит от правильного проведения работ на этапе монтажа. После того как водяные теплообменники будут установлены в грунт, выполняется подключение к геотермальной установке и системе отопления дома.

1. Пуско-наладочные работы . Инженер запускает систему и выполняет точную регулировку устройства. После настройки подписывается Акт о сдаче работ.

Эффективно ли геотермальное отопление на Севере

Чтобы создать минимальные условия необходимые для работы геотермальной установки, достаточно соблюдения следующих условий:

• • Температура слоя грунта, в котором расположены теплообменники, не должна опускаться ниже +5,+7°C градусов.

• • На протяжении всей системы, по которой протекает антифриз, созданы условия, позволяющие избежать его замерзания.

• Геотермальный обогрев загородного дома выполнен после проведения всех необходимых расчетов и проектной документации.

Если учесть все описанные требования становится ясно, что такие установки могут быть эффективными, при соблюдении вышеперечисленных условий. Все же для северных регионов более целесообразно использовать такие установки для нагрева небольших площадей до 150-200 кв. м.

Гейзерное отопление частного дома

Производительность геотермального насоса во многом зависит от температуры грунта или воды, в которых находится теплообменник. В этом отношении жители Камчатки находятся в более выгодном положении. На полуострое Камчатка находится огромное количество термальных источников — гейзеров, которые не остывают даже в зимнее время года.

Перед монтажом оборудования обязательно проводится геологическая разведка. Если теплый источник находится на территории дома, имеет смысл расположить теплообменники на дне этого водоема. Геотермальная энергия в таком случае окупится значительно быстрее.

Как с помощью геотермального насоса отопить дом

Технология обогрева дома подземным теплом наиболее востребована на Западе. Это в первую очередь связано с менталитетом жителей западных стран. Они привыкли делать долгосрочные инвестиции, которые полностью окупаются только через несколько лет. Да и немного найдется людей, которые в состоянии заплатить за установку оборудования около 20 тыс. $ единовременно. Но количество желающих стать независимыми от остальных источников отопления постоянно растет.

Альтернативные способы геотермального отопления дома становятся более популярными, особенно если учесть постоянно растущую стоимость газа.

Тепловая энергия буквально лежит под ногами. Дело только за тем, чтобы нагнуться и «поднять» ее. В этом может помочь геотермальная установка. Монтаж насоса позволяет в зависимости от местности либо полностью компенсировать потребности в тепловой энергии, или удовлетворить их частично, существенно снизив нагрузку на основной источник отопления и систему ГВС частого дома.

ликбез от дилетанта estimata

Новичку об основах в области экстремальных и чрезвычайных ситуаций, выживания, туризма. Также будет полезно рыбакам, охотникам и другим любителям природы и активного отдыха.

вторник, 28 июля 2020 г.

Отопление дома с помощью тепла земли (геотермальное отопление, тепловой насос)

Отопление дома с помощью тепла земли – это альтернативный источник энергии, использующий геотермальную энергию.
По “умному” данная система отопления называется “геотермальная циркуляционная система” (ГЦС) или “enhanced (или engineered) geothermal system (EGS) — улучшенная (или искусственная) геотермальная система”

Из-за недостаточной для обогрева жилых строений эффективности геотермальных систем их используют в качестве дополнения к основным отопительным сетям. Или сооружают комплексно несколько контуров (с двумя и более теплообменниками) для обслуживания определенных колец, например, для радиаторного отопления и теплого пола лучше задействовать два теплонасоса, а для горячего водоснабжения третий.

Перед установкой геотермального отопления обязательно нужно позаботиться о снижении уровня теплопотерь, для чего дом нужно максимально утеплить. Тогда выделенное насосом тепло в максимально объеме останется внутри помещения.

Преимущества геотермального отопления:

• Может работать практически повсеместно.
• Тепловой энергии выделяется в несколько раз больше, чем расход электроэнергии на работу насоса. При затрате 1 кВт электричества получают 4-6 кВт отопления.
• Нет вредных выбросов.
• Минимальная потребность в техподдержке. В интернете указывается 10-30 лет.
• Низкий уровень шума при работе оборудования

Недостатки геотермального отопления:

• Главный недостаток отопление дома с помощью тепла земли – цена на покупку и установку оборудования.
• Необходимость электрической энергии, т.е. забор тепла от грунта не происходит сам по себе. Случись что с электросетью, отопительный контур сразу перестанет обеспечивать объект теплом, так как тепловой насос остановится без электропитания. Поэтому надо предусмотреть резервный источник электроснабжения
• Низкий уровень теплоотдачи, т.е. потребуется много труб и места или глубокая скважина.
• В радиусе где-то одного метра от скважин промерзает земля, на ней ничего не посадить, даже газон.

Принцип работы и устройство геотермального отопления

Принцип действия тепловых насосов базируется на способности тел или сред передавать тепловую энергию другому телу или среде. Получатели и поставщики энергии в тепловых насосных системах работают обычно в паре.

Так различают следующие виды тепловых насосов:

• воздух – вода
• земля – вода
• вода – воздух
• вода – вода
• земля – воздух
• вода – вода
• воздух – воздух

При этом первое слово определяет тип среды, у которой система отбирает низкотемпературное тепло. Второе указывает на вид носителя, которому и передается эта тепловая энергия. Так, в тепловых насосах вода – вода, тепло отбирается у водной среды и в качестве теплоносителя используется жидкость.

Наиболее эффективными считаются тепловые насосы, извлекающие тепловую энергию из источников со стабильными температурными показателями, т.е. из воды и грунта. При этом варианты оборудования, использующего тепло грунта, считаются более эффективными.

Само геотермальное отопление состоит из:

• внутреннего контура, который расположен в доме. Он (они) сделан как и при обычном отоплении и состоит из труб и радиаторов. В схему могут быть добавлены теплые полы.
• внешнего контура, который имеет больший масштаб чем внутренний, хотя его размеры можно увидеть только в период планировки и монтажа. В процессе эксплуатации он невиден, поскольку находится под землей или под водой. Внутри этого контура циркулирует обычная вода или антифриз.
• ключевым элементом, который связывает внешний и внутренний контур является тепловой насос, который занимает место приблизительно как стиральная машина или котел отопления.
  Он состоит из:
  – испарителя, основная функция которого – превращение в пар жидкого хладагента. Хладагент, циркулируя по замкнутому контуру, проходит через испаритель. В нем хладагент разогревается и превращается в пар. Образующийся пар под низким давлением направляется в сторону компрессора.
  – компрессора, основная функция которого – повышение давления и температуры паров, образующихся в результате кипения хладагента. В компрессоре пары хладагента подвергаются действию давления и их температура возрастает. Компрессор перекачивает под большим давлением разогретый пар в сторону конденсатора.
  – конденсатора, основная функция которого – отдаче тепловой энергии внутреннему контуру отопительной системы. Серийные образцы, изготавливаемые промышленными предприятиями, оснащаются пластинчатыми теплообменниками. Основным материалом для таких конденсаторов служит легированная сталь или медь. Для самостоятельного изготовления теплообменника подойдет медная трубка диаметром полдюйма. Толщина стенок труб, используемых для изготовления теплообменника, должна быть не менее 1 мм.При этом змеевик рассчитыается по формуле МТ/0,8 РТ, где МТ – мощность тепловой энергии, которая выдает система; 0,8 – коэффициент теплопроводности при взаимодействии воды с материалом змеевика; РТ – разница температур воды на входе и на выходе.
  – терморегулирующий, или иначе дроссельный, клапан устанавливается в начале той части гидравлического контура, где циркулирующая среда высокого давления преобразуется в среду с низким давлением. Точнее дроссель в паре с компрессором делят контур теплового насоса на две части: одну с высокими параметрами давления, другую – с низкими.
  При прохождении через расширительный дроссельный вентиль циркулирующая по замкнутому контуру жидкость частично испаряется, вследствие чего давление вместе с температурой падают. Затем поступает в теплообменник, сообщающийся с окружающей средой. Там захватывает энергию среды и переносит ее обратно в систему. Т.е. с помощью дроссельного клапана происходит регулирование потока хладагента в сторону испарителя. При выборе клапана нужно учитывать параметры системы. Клапан должен соответствовать этим параметрам.

И принцип работ можно описать просто:

1. Незамерзающая жидкость нагревается на глубине, под землей до температуры, к примеру, 5–7ºС и поступает в тело теплового насоса.
2. Внутри агрегата стоит теплообменник и нагретая жидкость, проходя через него, отдает тепло второму контуру, после чего уходит под землю за новой “порцией тепла”.
3. Фреон, который испаряется во втором конуре попадает в компрессор и при сжатии его температура доходит до 100ºС, чего вполне хватает чтобы разогреть жидкость во внутреннем контуре.
4. Разогретый фреон поступает в расширительный экран, где давление и температура нормализуются и все начинается снова.

Схематично это всё можно изобразить так:

Внешний контур для отопления с помощью тепла земли

Главное при устройстве геотермального отопления – размещение внешнего контура (теплообменника).

Вертикальные внешний контур для отопления дома с помощью тепла земли

Теплообменник погружают в землю на глубину 50-200 м. (конкретные параметры скважины зависят от геологической обстановки на участке и параметров будущего сооружения). Для этого на незначительном расстоянии от дома бурят нужное количество скважин (вскрывающих или не вскрывающих водоносный пласт), в них затем помещают трубы (обычно из сшитого полиэтилена). С целью максимального сохранения ландшафта можно пробурить несколько труб с одной исходной точки, но под разными углами.

На такой глубине температура грунта остается высокой и стабильной, соответственно, отопление частного дома теплом земли получается высокоэффективным.

Схематично это выглядит так:

Расстояние между скважинами должно быть больше 5 м. При наличии подземных течений, скважины должны располагаться на линии, перпендикулярной потоку.

При таком варианте для коллекторов не требуется большая площадь. Актуален он в том случае, когда прилегающая к дому территория уже обустроена, и нарушение её ландшафта нецелесообразно.

Горизонтальный внешний контур для отопления дома с помощью тепла земли

Теплообменники систем укладывают в котлован или открытый водоем в виде своеобразного змеевика.

Их используют в регионах с относительно теплым климатом, где глубина промерзания почвы не превышает 1-1,5 метров. Главное помнить, что бы размещать теплообменники ниже уровня промерзания земли.

Организовать отопление дома от земли в данном случае гораздо проще, ведь траншеи можно выкопать и самостоятельно, и стоимость работ значительно уменьшится.

Схематично это выглядит так:

Трубы укладывают ниже уровня промерзания в заранее подготовленные траншеи, захватывая при этом довольно большое пространство: 250-300 кв. м коллектора на 100 кв. м отапливаемой площади дома.

Укладывать контур длиной более 100 метров нерационально из-за чрезмерно высокого гидравлического сопротивления.

Трубы могут выкладываться по разным схемам. Вот несколько примеров

Недостаток его в значительном использовании территории. Здесь также имеется отличительное свойство: запрещается монтировать коллекторные системы рядом с деревьями, на расстоянии менее, чем полтора метра от ствола.

Этот способ монтажа используют, как правило, в тех случаях, когда участок только осваивается под строительство. Все расчеты и планы по постройке коттеджа, организации его отопления и планировке земельного участка лучше всего выполнять одновременно.

Вариантом горизонтального расположения теплоносителя является использование водоёмов. При этом отапливаемый дом должен находиться на расстоянии до 100 м от водоёма, имеющего достаточную глубину. Кроме того, указанный водоём не должен промерзать до самого дна, где и будет расположен внешний контур системы.
Этот вариант размещения теплообменника считается наименее затратным из-за отсутствие обязательных трудоёмких земляных работ, хотя с подводным расположением коллектора все-таки придется повозиться. . Но могут возникать сложности, если водоём относится к объектам общего пользования.

Расчет необходимой мощности теплового насоса

Перед покупкой системы важно предварительно составить проект и вычислить необходимую мощность оборудования. Производительность высчитывается с учетом фактических потребностей в тепловой энергии. Берутся во внимание расходы тепла, теплопотери дома и наличие или отсутствие контура горячего водоснабжения.

В первую очередь нужно понимать баланс тепла в здании. Для этих расчетов можно воспользоваться услугами специалистов, онлайн-калькулятором или самостоятельно с помощью несложной формулы:

где:
R — потребляемая мощность помещения (кВт/час);
k — средний коэффициент потерь тепла зданием: например, 0,6-1 для отлично утепленного здания, 1-2 – для кирпичного дома в два слоя, 2-3 – для кирпичного дома в один слой, 3-4 — дом из досок;
V — суммарный объем всего отапливаемого помещения, в кубических метрах;
T — максимальный перепад температуры между улицей и внутри помещения.
860 — значение, необходимое для перевода получившихся ккал в кВт.

Также надо рассчитать сколько надо труб для внешнего контура. Съем тепла с каждого метра трубы зависит от многих параметров: глубины укладки, наличия грунтовых вод, качества грунта и т.д. Длина труб внешнего контура высчитывается по формуле:

где:
Q – потребная тепловая мощность
p – теплопроводной способности грунта

Теплопроводная способность грунта ориентировочно для горизонтальной прокладки внешнего контура можно считать что составляет 20 Вт/м. Более точно: сухой песок – 10, сухая глина – 20, влажная глина – 25, глина с большим содержанием воды – 35 Вт/м.
Теплопроводная способность грунта ориентировочно для вертикальной прокладки внешнего контура (в скважине) можно считать, что составляет 50 Вт/м. Более точно: сухие осадочные породы – 20 Вт/м; каменистая почва и насыщенные водой осадочные породы – 50 Вт/м; каменные породы с высокой теплопроводностью – 70 Вт/м; подземные воды – 80 Вт/м.

Площадь участка для горизонтальной прокладки внешнего контура определяется по формуле:

где:
L – рассчитанная длина контура
A – шаг между соседними участками контура. Принимаем А=0,7-0,8 м

Пример расчёта мощности теплового насоста

Рассчитаем для примера дом со следующими исходными данными:

• отапливаемая площадь 100 кв.м.
• высота потолков 2,8 м
• здание хорошо утеплено
• минимальная температура зимой на улице -30 градусов
• комфортная температура в помещении +22 градуса
• почва глинистая, с небольшим содержанием воды

В первую очередь высчитываем отапливаемый объем помещения:
100 кв.м. • 2,8 м = 250 м 3

Затем вычисляем значение “Т”:
22 – (-30) = 52 градусов.

Подставляем эти данные в формулу:
R=(1 • 250 • 52) / 860 = 15,11 кВт/час

Т.о. тепловой насос мощностью должен быть не менее 15 кВт. Как и везде, лучше сделать запас по мощности хотя бы в 10% на потери и завышенные производителем данные. Следовательно, приобретать лучше агрегат где-то на 17 кВт.

Для его функционирования потребуется коллектор общей длиной не менее

И будет необходима площадь
377,75*0,8=302,2 м 2

Геотермальное отопление: принцип работы, практическое использование, перспективы

Суть геотермальной энергии заключается в использовании естественного тепла земли на глубине 1,5 м. Этот один из альтернативных способов обогрева активно используется на промышленных предприятиях, сельских фермах, в жилых домах. Наибольший эффект достигается в регионах, где температура опускается ниже -20 градусов.

Большая часть нашей страны, за Уралом в Сибири на Дальнем востоке, не может похвастаться умеренно холодными зимами как в европейской части России. За частую столбик термометра опускается ниже отметки -40 -45 градусов. Широко известные и доступные воздушные тепловые насосы в этих условиях теряют свою актуальность, так как самые продвинутые модели способны эффективно работать с низкопотенциальным источником тепла температурой до -20.

В это же время, грунт и вода укрытые снегом, сохраняют большое количество теплоты. Температура земли ниже точки промерзания всегда сохраняет положительные значения +8 +12. Логично в этой ситуации отказаться от легкодоступного низкопотенциального источника воздуха в пользу более стабильной и теплоёмкой земли и воды.

Так же следует заметить, что КПД теплового насоса, а точнее его COP на прямую зависит от температуры источника. Чем теплее, тем эффективней процесс преобразования энергии.

Актуальность геотермального отопления

Традиционные виды топлива дорожают каждый год, при использовании углеводородов в атмосферу выбрасывается огромное количество загрязняющих веществ. Все это объясняет привлекательность альтернативных источников энергии. Например, в Швеции из 10 новых загородных домов 7 используют описываемый метод обогрева. При этом вопреки бытующему мнению, для эффективного функционирования системы не нужны близко расположенные гейзеры или вулканы: на равнине отопление работает ничуть не хуже. Геотермальное отопление дома подразумевает использование тепла от почвы, грунтовых вод, которые относительно легкодоступны. Чтобы получить 4-5 кВт/ч энергии, тепловому насосу хватит 1 киловатт-часа. Особенности системы:

• экологическая и пожарная безопасность;
• отсутствие шума при работе;
• небольшие габариты системы;
• автономный режим;
• под оборудование, размещаемое в доме, требуется место, сопоставимое с габаритами обычной стиральной машины;
• при правильном монтаже и настройке вмешательство человека не требуется;
• длительный эксплуатационный ресурс: тепловые насосы служат от 20 до 30 лет;
• высокая стабильность системы, работающей при любых погодных условиях;
• большой промежуток между профилактическими ремонтами насоса (до 100 тыс. ч).

Принцип действия

Впервые был опубликован еще в 1824 г. во Франции ученым Сади Карно. Действие геотермального отопления можно сравнить со старым типом холодильника. В нем тепло отводится посредством обменника за пределы холодильной камеры: в итоге содержимое бытового прибора остывает. Геотермальный способ наоборот, вытесняется холод в грунт, а тепло накапливается в помещении.

Согласно закону термодинамики, теплота от нагретого тела стремится перейти к холодному и перейти в состояние равновесия. Благодаря расширению-испарению хладагента его объём увеличивается, а температура снижается, тепловая энергия земли старается уравновесить эти процессы. Контактируя с грунтом, через промежуточный теплоноситель, фреон поглощает его тепло. Однако этого мало, чтобы обогреть здание.

В системе – три главных составляющих:

• тепловой насос;
• коллектор, размещенный под землей;
• система отопления дома.

Как работает тепловой насос

Внешне он напоминает небольшой холодильник, среди основных элементов которого стоит выделить:

• ЭРВ: устройство дросселирующее фреон. Жидкий охлажденный хладагент под высоким давлением впрыскивается в испаритель с низким давлением.
• Испаритель. Здесь хладагент испаряется и холодный газ поглощает окружающее тепло.
• Компрессор, в котором нагнетается давление, благодаря чему газ разогревается до +70 градусов.
• Конденсатор: сюда подается горячий газообразный фреон из компрессора, чтобы, конденсируясь и отдавая тепло снова, превратиться в жидкость. Через стенки конденсатора осуществляется теплообмен фреона и теплоносителя, циркулирующего в системе отопления здания.

Уникальность теплового насоса (ТН) в том, что он в жаркое время года может работать, как система охлаждения. Наиболее эффективно использовать это устройство с низкотемпературной системой отопления, теплыми полами либо фанкойлами. При выборе насоса стоит учитывать нижеследующие параметры:

• СОР. Аббревиатура принята во многих странах мира и указывает на рентабельность ТН. Например, СОР 4 означает, что на 1 кВт потребляемого электричества вырабатывается 4 кВт тепловой энергии. Следует заметить, что СОР теплового насоса будет максимальным в случае, когда разница между низкопотенциальным источником и теплоносителем в системе отопления не будет превышать 40 градусов.
• Контроллер. Наличие в составе ТН встроенного контроллера и автоматики управления устройством, говорит о том, что все собрано и протестировано на заводе изготовителе.
• Компрессор. Современные холодильные системы все больше переходят на инверторные модели с частотным регулированием мощности.
• Русификация. На первом этапе пользовательского освоения ТН, меню на русском языке сильно облегчает задачи по управлению и программированию устройства.

Способы размещения труб (коллектора)

1. Первый из них, горизонтальный, подразумевает размещение коллектора под точкой промерзания грунта. В зависимости от региона глубина расположения коллектора может составлять от полутора метров. Длинна подземного трубопровода не может быть короче труб теплого пола, уложенных в доме, так же она зависит от обводненности грунта, чем влажнее земля, тем выше теплоотдача.Не допускается строительство над контуром сооружений с заглубленным фундаментом, а после завершения монтажа потребуется благоустройство участка.
2. Второй способ расположения коллектора – вертикальный. Придется бурить в грунте несколько скважин на расстоянии не ближе 2-3 м от дома, каждая из которых входит в почву под своим углом и направлены они в разные стороны. Внутри земляных отверстий глубиной до 50 м размещают геотермальные зонды. По конструкции это одна или пара U-образных труб, выполненных из пластика марки ПНД. Одна скважина (1 погонный метр) способна отдать до 50 Вт. Т. е., чтобы получить те же 7-9 кВт, нужно от 150 до 200 м геотермальных зондов. Это актуально, если участок небольшой, места мало. Данный способ в разы дороже горизонтального, но его плюс, не нарушается ландшафт участка. Единственное дополнительное условие – подготовка небольшого места под кессонный колодец, объединяющей трубы коллектора.
3. Третий способ требует наличия рядом с домом водоема, который не промерзает зимой до дна (глубина должна быть от 2 м),там где будет располагаться затопленный геотермальный контур. Преимущества метода заключается в отсутствии необходимости проведения трудоемких земляных работ (исключая рытье транше до дома). Но есть и минусы – потребуется специальное разрешение, особенно, если водоем общественный. К тому же далеко не у каждого загородного дома рядом имеется озеро или пруд, река. И все же этот способ считается наиболее экономичным. Для отопления 100 кв. м площади понадобится от 250 до 300 погонных метров коллектора.
4. И последний способ обустройства геотермальной установки – переливной. Когда вода отбирается из пробуренной водоносной скважины охлаждается в ТН на 4-5 градусов и снова сбрасывается, либо в приемную скважину, находящуюся на удалении 20 метров, либо в ближайший водоём. Недостатки данного способа заключаются в невозможности контроля уровня водоносного горизонта и необходимости дооборудования ТН фильтрами и промежуточными теплообменниками.

Общие отрицательные стороны геотермальных установок

Наиболее серьезная проблема – высокая стоимость подключения к низкопотенциальному источнику. Для отопления здания площадью в 300 кв. м инсталляция под ключ обойдется примерно в миллион рублей. При этом половина средств пойдет на покупку теплового насоса. Срок окупаемости самой эффективной системы, в сравнении с отоплением электричеством – от пяти лет. Еще один минус – сложность самостоятельного обустройства, о чем речь пойдет ниже.

Можно ли оборудовать геотермальную установку своими руками

Установить контуры самостоятельно очень сложно: нужны максимально точные расчеты, выполнить которые могут только специалисты. Малейшие ошибки в проектировании могут привести к низкой эффективности оборудования, и, как следствие, ее доработке, что повлечет к лишним расходам. Параметры, учитываемы при расчете геотермальной системы:

• климат региона (среднегодовая температура, влажность);
• извлекаемая тепловая мощность;
• система отопления дома должна быть низкотемпературной.
• суммарные теплопотери ограждающих конструкций дома, не должны превышать 70 Вт на 1 квадратный метр площади дома.

Перспективы развития геотермальных конструкций

Всего 25 лет назад в Европе для обогрева жилищ использовали тепло земли 25 млн. домовладельцев, сегодня эта цифра выросла в несколько раз. Это доказывает рентабельность геотермальных систем, окупаемых за несколько лет. К тому же правительства многих стран дотируют домовладельцев, пожелавших использовать энергию земли. В России такие конструкции распространены мало, что связано с большими изначальными затратами. Однако перспективы есть: с развитием конкуренции стоимость тепловых насосов будет уменьшаться, что приведет к удешевлению геотермального отопления. Но лучший вариант – государственная или хотя бы региональная поддержка. Особенно, если учитывать экологическую значимость подобного способа обогрева жилищ.

Геотермальное отопление по стоимости расходов на 2020 год и удобству эксплуатации, приравнивается к отоплению магистральным газом, при этом полностью взрывобезопасно и устанавливается за пару недель. Все остальные способы отопления либо существенно дороже, либо требуют больших ежедневных трудозатрат. Тенденции удорожания энергоносителей в обозримом будущем приведут к выравниванию российских цен с ценами для европейских потребителей. Разговоры об окупаемости в основном ведутся конкурентами по цеху, они не учитывают удобство такого способа отопления и инфляцию.

Сегодня условный потребитель зарабатывает достаточно денег, чтобы не замечать высокую стоимость обогрева своего жилища, но со временем, все может измениться.
Так как мысли о загородном доме возникают у населения нашей страны старше 40 лет, то инвестиции в отопление ТН можно рассматривать как вложения в личный пенсионный фонд. Потратиться на инсталляцию один раз и в последующем получать на 1 кВт электроэнергии 4-5 кВт тепла.

То что сейчас кажется необоснованно дорогим, завтра будет оцениваться совсем по другому.
