Приспособление для закручивания винтовых свай своими руками
Вид дома на винтовых сваях
Самым эффективным и надежным средством устройства свайного фундамента считаются применение винтовых свай. По технико-экономическим показателям свайный фундамент считается наиболее выгодным и экономичным, чем остальные виды несущих конструкций основания. При его возведении не надо проводить масштабные земляные работы, тратиться на закупку большого количества бетонной смеси или бетонных блоков и привлекать к производству работ значительное количество рабочих. Единственными условиями для выполнения работ будет специальное оборудования для винтовых свай. Ну и конечно, потребуются сами сваи и немного бетонной смеси.
Виды оборудования при производстве работ по установке винтовых свай
Принцип работы винтовых свай несложен: трубчатый металлический ствол с наконечником в виде металлической винтовой лопасти с помощью машины для закручивания свай погружается глубоко в прочный грунт. Упрощенно можно сказать, что на вид свая напоминает огромный саморез с винтовой резьбой. Оборудование для установки производит ввинчивание свай быстро, эффективно и обеспечивает необходимый гол наклона.
Установка свай производится специальным оборудованием для завинчивания винтовых свай с различными принципами действия. Например:
- Вибрационный.
- Ударный.
- Ввинчивающий.
- Вдавливающий.
- Смешанный.
Использование оборудования для монтажа винтовых свай делает их установку максимально эффективным и быстрым. Можно всего за несколько дней получить готовые свайные опоры для монтажа несущих конструкций строения. При обычном способе возведения фундамента на выполнение этой работы потребовались бы недели рабочего времени. В современном жилищном строительстве чаще всего применяют ввинчивающий способ.
Устройство свайных фундаментов с применением винтовых свай не требует разработки котлована, что значительно снижает потребление трудовых и денежных ресурсов.
Свайное поле под фундамент
Оборудование для ввинчивания свай
Устройство для завинчивания винтовых свай вначале захватывает, удерживает и постепенно вкручивает лопасти наконечника сваи в грунт, обеспечивая заданный угол наклона. В основном сваи устанавливаются под прямым углом.
Оборудование для ввинчивания свай комплектуется несколькими частями:
- Платформа на гусеничном или колесном ходу с размещенным на ней основным оборудованием.
- Четыре выдвижных гидравлических домкраты для опоры платформы.
- Гидравлическая установка с рабочим органом – захватом.
- Управляемый приводной механизм, который непосредственно выполняет вкручивание сваи в почву и регулирует угол наклона.
- Пульт управления с рычагами.
Оборудование для ввинчивания свай при работе обеспечивает необходимый угол погружения (до 45 градусов) и вкручивает сваи с одновременным надавливающим действием по их оси.
Оборудование для завинчивания свай
Ошибки и правила закручивания свай
Опытные монтажники называют ряд ошибок, с которыми могут столкнуться, желающие завинтить винтовую сваю своими руками. В частности:
- вывинчивание сваи. Когда свая сильно отклоняется или упирается в твердый предмет, застройщики зачастую вывинчивают ее и закручивают повторно в то же место. Опытные монтажники утверждают, что в рыхлом грунте несущая способность сваи падает. Следует сместить место установки на несколько сантиметром и закручивать сваю в плотный грунт;
- игнорирование этапа бетонирования сваи. Бетон не придает устойчивости сваи, поэтому многие частники одевают оголовок на верхушку сваи сразу после ее обрезки. Но, бетон позволяет исключить поступление воздуха во внутреннюю полость сваи, и таким образом исключить появление коррозии, и продлить срок службы опоры;
- установка сваи под углом. Контролировать соответствие уровню по вертикальной оси необходимо с первого витка закручивания. Не стоит думать, что в дальнейшем уровень можно легко исправить;
- углубление под установку сваи. Чтобы упростить себе работу, возникает соблазн сделать углубление под сваю садовым буром. Однако такой подход существенно снижает несущую способность сваи, т.к. она не будет плотно вкручена в почву;
- остановка закручивания после упора в твердый предмет. Недостижение заданной глубины чревато потерей несущей способности сваи. Не допустить этого можно путем извлечения твердых предметов (чаще камней) из почвы и повторное вкручивание сваи;
- остановка на расчетной глубине, если свая еще закручивается. В расчетах сложно все предусмотреть. В случае если свая продолжает движение после достижения заданной отметки, ее рекомендуется нарастить и продолжить закручивания до достижения плотных слоев грунта.
Механизированное оборудование для ввинчивания свай
Вкручивающее усилие передается через рабочий орган на наконечник сваи, который воспринимает основную нагрузку. Лопасти на наконечнике начинают раскручиваться, как винты у самолета, и погружаются в землю, преодолевая сопротивление грунта. Если на этом этапе произойдет нарушение целостности наконечника сваи, то качественного свайного фундамента просто не получится, поэтому так важно применять винтовые сваи с литыми лопастями на наконечнике.
Приваренные лопасти при вкручивании в особо прочный грунт могут деформироваться. Если на пути вкручивания сваи попадется крупный камень, то гидравлическая система оборудования без особого труда с этим справится.
Процесс вкручивания свай в грунт не разрушает целостность почвы, а наоборот происходит ее уплотнение. Применение оборудования для вкручивания не создает грохота и шума, какой возникает от работы ударной сваебойной техники.
Оборудование установки винтовых свай
Есть еще один вид оборудования предназначенного для вкручивания свай – кабестан. Его конструкция состоит их гидравлической станции с бензиновым приводом, гидровращателем и реактивных рычагов управления, а также устройства для крепления на стреле экскаватора. Принцип работы кабестана достаточно простой.
- Гидровращатель крепится на оголовке сваи и фиксируется через специальные отверстия, проделанные на его валу к свае.
- Винтовые сваи устанавливаются в вертикальное положение, к ним присоединяются реактивные рычаги и начинается погружение в грунт.
- С помощью бензинового привода можно регулировать темп погружения.
При завинчивании очень важно отсутствие отклонения сваи от вертикали, в противном случае свайный фундамент будет неравномерно воспринимать несущую нагрузку.
Переходники с мотора на редуктор и с редуктора на сваю
Переходник с дрели на редуктор можно сделать просто – в держатель дрели установить соответствующего размера болт. На головку редуктора – надеть головку, подходящую под эти параметры болта, например на 16 мм.
Переходники для установки
Чтобы соединить квадратный вал редуктора со сваей, необходимо изготовить специальный наконечник.
Чтобы уберечь устройство от механических перегрузок, нужно установить специальный штифт. Кроме того, о перегрузке может сообщить изменившийся звук дрели, ее нужно вовремя отключить.
Редуктор в сборе
Технические показатели
Кабестан имеет следующие технические характеристики: вес устройства составляет не более 130 кг, масса самого гидровращателя составляет всего 40 кг. Мощность устройства соответствует 5 лошадиным силам, скорость вращения вала составляет до 10 оборотов в минуту, расход топлива -1,5 л в час. Стоимость кабестана 165 000 рублей.
Кабестан для закручивания винтовых свай
Индивидуальным застройщикам покупать кабестан за такую цену нецелесообразно. В настоящее время многие строительные компании предлагают свои услуги по изготовлению металлических винтовых свай, гарантируя в комплексе быстрый и недорогой монтаж. Специализированное звено рабочих с необходимым оборудованием для установки свай может выполнить монтаж в минимальные сроки.
Срубка оголовков винтовых свай
Глубина вхождения свай в грунт неодинакова, поэтому возникает потребность подрезки их оголовков на единый проектный уровень. С такой задачей справляются специальные устройства с режущим инструментом, которые управляются несколькими гидравлическими цилиндрами. Гидроцилиндры соединяются шлангами, и создается гидравлический контур, подсоединенный к гидравлике системе устройства. Такое устройство можно установить на экскаваторы или другую подобную строительную технику с помощью цепного стропа.
Оборудование для срезки оголовков свай
Оборудование для срубки хвостовых частей винтовых свай очень удобно в эксплуатации, в случае необходимости режущие элементы легко заменить. С помощью гидравлического устройства можно срезать верхние части свай с минимальным расстоянием в 0,5 м между конструкциями.
После подгонки хвостовых частей свай по единому уровню тело сваи заполняется бетонной смесью.
Ручные инструменты для вкручивания винтовых свай
Если индивидуальный застройщик решил построить небольшую постройку на свайных фундаментах, то ему, естественно, потребуется небольшое количество винтовых свай. В таком случае не потребуется механизированного дорогостоящего оборудования для монтажа и можно самому изготовить инструмент с простой конструкцией. Потребуется не так уж много деталей: стальной лист в виде пластины, металлическая арматура, два куска трубы по 2 м, дисковая пила – болгарка с комплектом отрезных кругов и сварочный аппарат.
Установка сваи вручную
Металлическая пластина разрезается на четыре части и соединяется сваркой наподобие стакана. Его плотно насаживают на грани стакана, что бы пластина при закрутке не соскользнула вниз. На двух противоположных сторонах сваркой привариваются проушины из арматуры и в них вставляются куски металлических труб по два метра. Трубы будут играть роль рычагов. Чем длиннее будет труба, тем легче будет закрутка сваи. Единственным недостатком ручного оборудования это то, что для выполнения работ потребуется несколько человек.
Видеопример закручивания свай ручным способом:

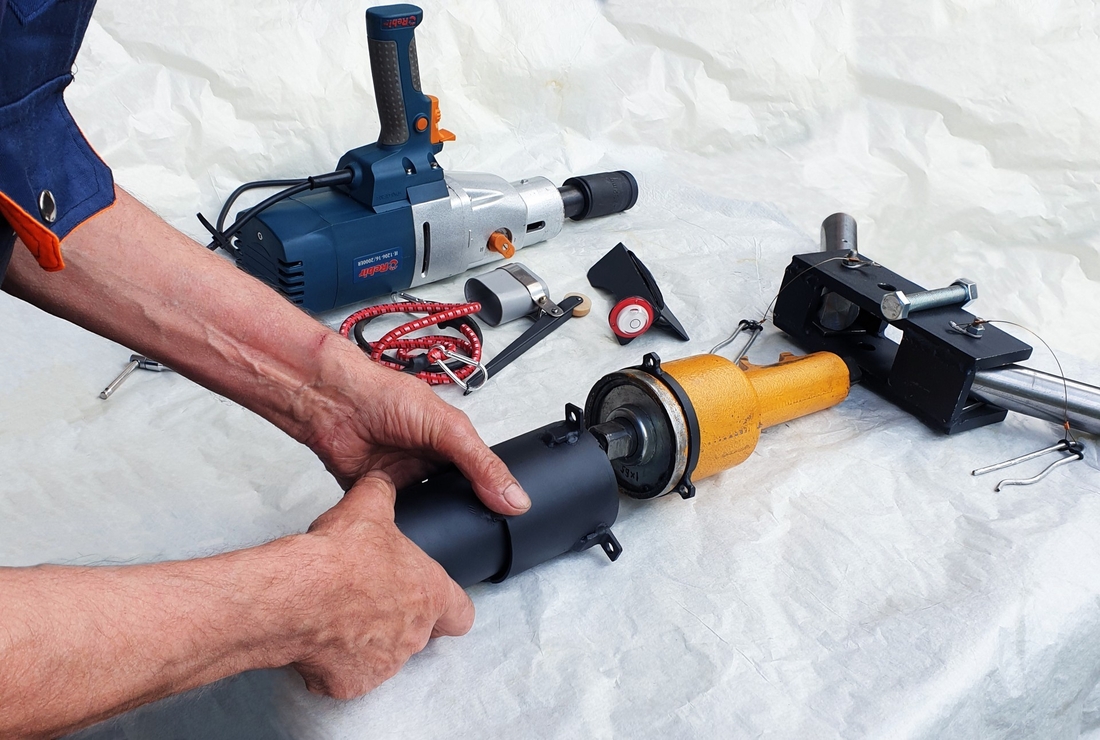

Что потребуется?
- Дрель. Она должна быть мощной — не менее 1000 Вт. Желательно, чтоб она была еще и тихоходной, имеющей максимальные обороты не 3000 в минуту, а 600. Такие аппараты сами по себе уже имеют довольно большой крутящий момент. Подойдет, например, такой вариант.
- Мультипликатор. Это устройство с редуктором, предназначенное для увеличения крутящего момента в десятки раз. Используется для ремонта грузовых автомобилей, где требуется заворачивать болты и гайки с большим усилием. Дальнобойщики эту штуку еще называют мясорубкой, так как у нее приходится аналогично вращать ручку. Также может называться ручным гайковертом. Подойдет, например, вот такой агрегат. Как видно, цена не очень высокая — всяко выгоднее, чем заказывать спецтехнику. При этом увеличивает тягу в 58 раз.
- Сварочный аппарат. Он понадобится для сварки при изготовлении некоторых приспособлений.
- Стальные трубы. Понадобится кусок около 30 см длиной и внутренним диаметром чуть больше, чем внешний у безоголовочных свай. Если они у вас с оголовками, то этот кусок не нужен. Еще одна труба будет необходима, чтобы использовать ее в качестве упора, благодаря которому будет вращаться свая, а не мясорубка. Диаметр ее должен быть около 4 см, а длина — метров 4-5, чтобы обеспечивать необходимый рычаг.
- Швеллер. Нужен обрезок длиной около 20 см и шириной чуть больше диаметра упорной трубы.
- Толстая стальная пластина. Она используется при изготовлении переходника как для свай с оголовком, так и без.
- Болты каленые и гайки к ним. Применяются для соединения всех узлов воедино. Потребуются именно каленые, потому что обычные не выдерживают. Приобретать такие надо не в отделах крепежа, а в автозапчастях.
- Болгарка. Пригодится для резки металла при изготовлении необходимых частей конструкции.
- Гаечные головки с посадкой на 1 дюйм. Если закручиваете сваи как с оголовком, так и без, то потребуется три штуки. Если только один вид, то две.
Электрическое оборудование
Случается, что невозможно выполнить закрутку сваи вручную, например, небольшая площадка для монтажа или не хватает людских ресурсов. В этом случае можно воспользоваться электромеханическим инструментом мультиприкатором, состоящим из электрического мотора и редуктора. Применение такого приспособления ограничено из-за большого веса прибора (около 40 кг), значительного потребления электроэнергии, невозможностью завинчивания свай длиной больше 2 метров.
Если использовать специальное оборудования для закручивания винтовых свай, то свайный фундамент можно возвести всего за один день. Один день работы механизмов и можно получить надежный фундамент, который будет служить надежной опорой зданию не один десяток лет.
Как собрать и работать?
Сначала необходимо доработать мультипликатор. У него есть чересчур длинная ручка, которая будет мешать. Поэтому ее надо спилить до уровня, показанного красной линией на рисунке ниже.
Теперь изготовим переходники. Для свай с оголовком берем стальную пластину, выпиливаем ее под размер оголовка. Далее просверливаем в ней отверстия также, как на оголовке. А посередине привариваем гаечную головку четырехгранником наружу.
Для изготовления адаптера к безоголовочной свае берем подготовленный обрезок трубы и привариваем к нему с торца стальную пластину, к которой затем привариваем гаечную головку четырехгранником наружу. После этого в адаптере сверлится сквозное отверстие, совпадающее с отверстиями сваи.
Также к переходнику сбоку можно приварить петлю из арматуры, чтобы имелась возможность трубой осуществить ручную докрутку, если вдруг усилия дрели не хватит, например, из-за чрезмерной плотности грунта. Под петлю желательно наварить еще и пластину для усиления.
Для соединения мясорубки и дрели в еще одну гаечную головку нужно вставить болт с подходящей по размеру шляпкой, и прихватить его сваркой.
Длинная труба будет служить в качестве упора. На ее краю надо просверлить два отверстия под болты. В швеллере также сверлятся два отверстия на том же расстоянии друг от друга, чтобы его можно было соединить с трубой.
Теперь, чтобы начать работать, делаем небольшую лунку под сваю, чтоб она могла самостоятельно стоять, и вставляем ее туда. Затем, используя каленые болты, крепим на нее подходящий переходник. В случае, если она безоголовочная, для фиксации можно воткнуть стальную арматуру.
Далее вставляем в переходник мультипликатор, а затем на него надеваем дрель, в патрон которой уже зажат болт с головкой.
Теперь сделаем упор. К части ручки мультипликатора, оставшейся после спиливания, прикручивается швеллер вместе с вставленной в него трубой, которую можно при достаточной длине просто держать напарнику, либо упереть в любой предмет, плотно воткнутый в землю.
Вот собственно и все. Осталось нажать кнопку пуска и начнется постепенное погружение.
Как видите, ничего сложного в сборке самодельного электрического приспособления для закручивания винтовых свай нет. При этом денежные затраты будут меньше, чем если вызывать спецтехнику.
Приспособление для закручивания винтовых свай: из чего и как его сделать
Винтовые сваи представляют собой ствол с лопастями, которые вкручиваются в грунт. Узнаем, какие бывают винтовые сваи, каковы их достоинства и недостатки, в каких областях их используют и на что обратить внимание при выборе. Разберемся, какое приспособление для закручивания винтовых свай используют при монтаже, можно ли работать без техники и как подготовиться к работе.
Что это такое
Ни один дом не обходится без прочного фундамента. Для укрепления последнего используют деревянные, бетонные или металлические сваи, на которые приходится основная нагрузка.
Популярным вариантом являются металлические винтовые сваи. Завинчивание свай можно произвести самостоятельно. Эти модели были придуманы ирландским инженером в 1830-х годах для подвижных грунтов, например, дна водоема или илистой отмели. В Россию технологии пришли во второй половине XIX века. Сперва их использовали для военного строительства (скоростного возведения фундамента разборных мостов), затем для гражданского, в основном на прибрежных землях и в условиях вечной мерзлоты.
Винтовые сваи состоят из 2 частей:
- Ствола, который состоит из ведущей части с заостренным концом и удлинителя;
- Винтовых несущих лопастей, благодаря которым конструкция не вбивается, а ввинчивается в грунт.
В СССР конструкции имели дополнительный элемент – наконечник. Это был заостренный конец с винтовой лопастью.
При вкручивании винтовых свай в грунт сперва входит направляющая часть с лопастями, удлинитель позволяет погружать конструкцию до несущего грунта.
Конструкции применяются в следующих областях:
- В индивидуальном и сельскохозяйственном строительстве: при строительстве домов не выше 3 этажей, пристроек, хозяйственных построек, теплиц;
- В промышленном и гражданском строительствах: при возведении многоэтажных жилых домов, складов, ограждений, общественных зданий, заводов и фабрик, трубопроводов, линий электропередач, эстакад;
- В транспортном строительстве: при постройке дорог, проездов и шумозащитных экранов;
- В военном строительстве;
- При строительстве сооружений, связанных с водой: мостов и причалов;
- При возведении инфраструктуры и временных построек: рекламных щитов, малых архитектурных сооружений, торговых палаток и павильонов, аттракционов;
- При реконструкции фундамента объектов индивидуального жилья или крупных гражданских и промышленных объектов;
- Их используют для укрепления склонов или берега.
В каждом случае параметры (размер, диаметр, количество, толщина и т.д.) будут высчитываться индивидуально.
Примечательно, что закручивание винтовых свай можно произвести в любом грунте. Их выбор предпочтителен при строительстве в условиях многолетней мерзлоты, в слабых, обводненных, крупнообломочных или пучинистых землях.
Типы и варианты
Все имеющиеся сваи делятся на несколько типов. Даже в пределах одного здания могут быть использованы разные варианты, выбор которых зависит от типа нагрузки: под ответственными углами, под несущими стенами, под ненесущими стенами и полом.
Конструкции бывают нескольких видов:
- По типу наконечника делятся на сварные и литые. Литые наконечники значительно дороже, но они намного прочнее. Они легко проходят сквозь препятствия и не деформируются. Их лучше использовать в плотных грунтах или в условиях вечной мерзлоты.
- По толщине стенок. По международному стандарту ICC AC358 минимальная толщина в нейтральном грунте должна быть не менее 8 мм, в грунте с повышенной химической активностью – от 9,5 мм. Точная толщина рассчитывается исходя из будущих нагрузок и условий эксплуатации. Использовать более тонкие не рекомендуется, поскольку такие конструкции будут больше подвержены ржавчине, их срок службы значительно меньше.
- По толщине лопастей. Закручивание винтовых свай при строительстве временных или зданий с малым весом допустимо с использованием конструкции с толщиной лопастей в 5 мм. При возведении строений, рассчитанных на длительный срок эксплуатации. Используют конструкции с лопастями толщиной 9,5-12,5 мм.
- По количеству лопастей делятся на однолопастные и многолопастные (до 6 штук). Первые предназначены для плотных грунтов с малой подвижностью. Вторые универсальны и могут использоваться в разных случаях, в основном их применяют на слабых грунтах с небольшой несущей способностью. Многолопастные более устойчивы к различным нагрузкам: выдергивающим, вдавливающим, горизонтальным.
- По размеру лопастей конструкции бывают широкими (диаметр лопастей больше диаметра ствола более, чем в 1,5 раза) и узкими (их диаметр колеблется от 20 до 35 см). У первых большая площадь опоры, они эффективнее в слабой земле. Узкие лопасти лучше проникают в твердую землю – широкие при погружении начинают ломаться и деформироваться.
Чтобы конструкции служили дольше и не ржавели, на них должно быть нанесено специальное антикоррозийное покрытие толщиной не менее 400 мкм.
Достоинства и недостатки
Перед тем, как закрутить сваю, стоит узнать о ее достоинства. Конструкция пользуется популярностью в частном и промышленном строительствах.
К плюсам относятся:
- Скорость. Здание сдают на 15-30% быстрее, чем с бетонным фундаментом. Конструкция готова практически сразу же после установки. Даже при заливке внутрь сваи бетона ждать его застывания не нужно, поскольку нагрузка ложится на стальную часть.
- Невысокий уровень шума и вибраций. Это позволяет производить стройку вблизи от подземных коммуникаций или стоящих домов.
- Долговечность. Производители утверждают, что конструкция может простоять больше века.
- Возможность строить в условиях вечной мерзлоты или в болотистых местностях. Конструкция успешно противостоит выдергивающим нагрузкам, ее можно устанавливать на склонах и под углом. При этом выравнивать участок не нужно – достаточно выбрать сваи разной длины.
- Прочность. Конструкция легко ремонтируется (если она не входит в состав сборного бетонного фундамента) и могут использоваться повторно (например, при возведении временных построек).
- Невысокая цена. Завинчивание винтовых свай обходится дешевле бетона почти на 30%. Это связано с небольшим объемом земельных работ.
- Возможность работать в любых условиях и при любой температуре. Однако при температуре ниже -30 градусов могут возникнуть трудности с использованием техники.
- Сваи небольшого диаметра могут быть установлены небольшой командой в 3-4 человека. Таким образом, их легко установить самостоятельно на дачном участке.
Важно помнить, что указанные достоинства относятся только к качественным конструкциям. Некоторые производители используют некачественные материалы или уменьшают толщину, из-за чего сваи быстрее приходят в негодность.
Винтовые сваи обладают и некоторыми недочетами:
- Их нельзя использовать в районах с высокой сейсмической активностью.
- Нельзя закручивать в грунт, который вызывает быструю коррозию. Перед началом работ необходимо провести анализ земли, чтобы избежать проблем.
- Нельзя устанавливать в каменистом грунте, так как при работе твердые части могут повредить лопасти.
Не рекомендуется закручивание свай, если они будут лишены боковой поддержки, то есть в текучем грунте (торфе, песках). Если это все же необходимо, сваи нужно крепко связать между собой или сильно заглубить, чтобы они не двигались.
Предварительная подготовка
Перед тем, как закручивать винтовые сваи, необходимо провести анализ почвы. Это можно сделать, пригласив геодезическую или строительную фирму.
Для самостоятельного анализа в нескольких местах бурят почву на глубину, превышающую глубину залегания сваи на 1,5 метра. После вытаскивания бура на нем остаются кусочки грунта, который залегает на глубине. При наличие крупных булыжников или мусора (диаметром более 5 см), бетона от старых построек, корней деревьев работа по монтажу будет затруднена. Если на участке есть залежи воды, необходимо установить сваи так, чтобы они не располагались слишком близко к влаге.
Затем необходимо определить длину сваи:
- На устойчивом грунте достаточно длины 2,5 метра.
- Если участок сложный, с перепадами высоты, потребуются сваи разной длины.
- Если почва неустойчива, потребуется дойти до устойчивого пласта, чтобы конструкция была закреплена, например, до глины или песка.
Прежде, чем решить, как закрутить винтовую сваю, потребуется определить глубину. Для этого проводят пробное бурение. В полученное отверстие опускают камень на веревке, по которым производят замеры.
Диаметр свай определяется в зависимости от назначения постройки:
- Диаметр в 5,7 см подходит для забора из сетки;
- В 7,6 см – бетонных заборов, дачных домиков и небольших хозяйственных построек;
- В 8,9 см – для одноэтажных домов. Каждая свая может выдержать 3-5 тонн;
- В 10,8 см – для двухэтажных домов из легких материалов. Такая свая выдерживает 5-7 тонн.
При расчете количества свай необходимо учитывать расстояние между ними. При строительстве деревянных и каркасных домов расстояние должно быть не более 3 метров, для домов из легких материалов (пеноблоков или газоблоков) – не более 2 метров. Если на участке присутствуют сильные ветра, расстояние должно быть не больше 2,5 метров.
Монтаж
После проведения подготовки необходимо начертить план будущего здания и отметить, где будут размещены сваи. Его переносят на землю. Там, где будут стоять сваи, выкапывают небольшие ямки – это облегчит работу по вкручиванию.
Закручивание свай с помощью мясорубки начинается с углов фундамента. На них ляжет самая большая нагрузка. Затем вкручивают остальные и выравнивают их по высоте, ориентируясь на горизонтальный уровень. Если полностью сравнять сваи нельзя, после установки лишнее срезают.
Монтаж должен быть произведен строго вертикально. Это необходимо периодически проверять в процессе работы. Важно помнить, что у каждой сваи должна быть свое «место» – нельзя выкрутить одну и поставить на ее место другую.
Устанавливать конструкции можно несколькими способами:
- Вручную;
- При помощи дрели;
- Специальной техникой.
Выбор конкретного способа зависит от размеров конструкции и особенностей почвы.
Ручная работа
Вкручивание вручную – простой и экономный вариант. В процессе работы легко контролировать угол наклона и величину крутящего момента. Но закручивать конструкция можно на глубину не более 3 метров, также потребуется больше свободного места.
Для работы используют монтажный оголовок. Его закрепляют на верхнем торце сваи при помощи штырей. К оголовку приваривают 2 хомута, в которые вставляют рычаги, например, куски труб с толстыми стенками.
Видео описание
Увидеть ручную установку можно в видео:
Понять, как закручивать винтовые сваи, несложно. Процесс состоит из нескольких шагов:
- Пробуривают скважину на глубину 50 см. Ее диаметр должен быть на 10 см меньше, чем у лопастей.
- Конструкцию с подготовленным оголовком устанавливают и проверяют уровнем.
- Рабочие берутся за рычаги и начинают по кругу вкручивать конструкцию. В процессе работы необходимо следить за углом наклона.
Механический вариант
Для конструкции большой длины и диаметра используют механические устройства. Их можно купить или сделать самостоятельно.
Для изготовления потребуются:
- Дрель, мотобур или любой электроинструмент мощностью от 2 кВт;
- Редуктор с понижающим числом, например, гайковерт с механизмом усиления крутящего момента. Достаточно редуктора на 4,7 кНм;
- Переходники для соединения силовой установки, сваи и вывода редуктора;
- Рычаг для поддержки.
Переходник между дрелью и редуктором можно сделать из головки и болта: первая закрепляется на редукторе, болт вставляется в патрон дрели. Переходник между сваей и редуктором делают из оголовка, который закрепляют на свае. Его наконечник должен совпадать с редуктором.
Видео описание
Рассмотреть процесс сборки механического сваекрута можно в видео:
В процессе монтажа приспособление для завинчивания винтовых свай может наткнуться на крупные препятствия, через которые не сможет пройти свая. При использовании дрели это будет понятно по усилившемуся шуму. Потребуется сразу выключить технику, чтобы та не перегрелась.
Специальная техника
Сваеверты используют для установки длинных и широких свай. Техника обычно располагается на платформах автокранов, на шасси грузовиков или экскаваторов.
Такие сваекруты обладают достаточной мощностью для быстрой и качественной работы. Некоторые из них не контролируют вертикальное закручивание, проверять угол наклона придется самостоятельно. Однако большинство современных моделей имеют механизмы, фиксирующие отклонения от вертикали. Для удержания сваи используют домкраты.
Видео описание
Узнать, как производится монтаж спецтехникой, можно в видео:
Коротко о главном
Винтовые сваи используют с начала XIX века. Они состоят из ствола и винтовых лопастей, которые вкручиваются в грунт и удерживаются в нем. Их используют в частном и промышленном строительстве.
Конструкция имеет немало плюсов: ее проще, дешевле и быстрее устанавливать, можно использовать в разных условиях (например, в условиях мерзлоты). При монтаже не производятся шум и вибрации, сваи малого диаметра легко установить вручную, без использования специальной техники.
Монтаж начинается с разработки плана, определения количества свай и места расположения, проверки почвы. Важно правильно определить параметры свай – длину и диаметр.
Установить конструкцию можно вручную, при помощи дрели или специальных сваевертов. Последние применяются для больших свай.
Ручной монтаж заключается в подготовке и закреплении рычага. Вкручивание производят 2 человека: они берутся за рычаги и по кругу вкручивают сваю.
Использование дрели позволяет ускорить процесс. Необходимо скрепить дрель, редуктор и сваю, затем установить конструкцию и начать монтаж.
Описание приспособлений для закручивания винтовых свай
На начальном этапе сооружения свайно-винтовых фундаментов проводится ввинчивание свай в грунт до достижения несущих пластов, расположенных ниже границы промерзания. Возможен монтаж винтовых свай своими руками, при котором специализированный инструмент не требуется, а также механизированная установка посредством разного рода оборудования для закручивания винтовых свай. Рассмотрим распространенные способы начального строительства СВФ более подробно.
Ручной монтаж
Завинчивание винтовых свай вручную – простой и довольно эффективный способ установки. Можно сэкономить на спецтехнике и добиться сравнимых по качеству результатов. Ручная методика позволяет контролировать угол наклона стержня и величину крутящего момента, указывающего на плотность грунтового пласта, в который вклиниваются винтовые сваи.
Традиционным приспособлением для закручивания винтовой сваи своими руками является монтажный оголовок, размещаемый на верхнем торце. Для фиксации оголовка используются штыри, проходящие сквозь технологическое отверстие. К оголовку приваривается два хомута, в которые рабочие, непосредственно занятые вкручиванием, вставляют рычаги (подойдут обрезки толстостенной трубы). В принципе, это весь требующийся инструмент. Для более точного измерения угла наклона также можно использовать вертикальный уровень.
Последовательность ручного монтажа:
- Предварительное бурение скважины на глубину 50 сантиментов. Ее диаметр должен быть на 10 сантиментов меньше, чем у лопастей, приваренных на винтовые сваи;
- Вертикальное позиционирование, установка рычагов;
- Непосредственно закручивание стержня. Два работника передают крутящий момент посредством рычагов, третий следит за углом наклона.
Ручной способ имеет свои ограничения: стержни могут быть закручены на глубину до 3 метров. К тому же для выполнения работы потребуется достаточно много пространства, что рабочие могли использовать длинные рычаги.
Способы механизации процесса закручивания
Если винтовые сваи обладают большой длиной и диаметром, потребуются механизированные приспособления для закручивания винтовых свай. Поскольку с их помощью работа выполняется намного быстрее, от ручного способа ввинчивания постепенно отказываются. Сейчас в продаже доступно специализированное устройство, предназначенное исключительно для работы с СВС. Однако, ввиду достаточно высокой стоимости данного оборудования, для начала рассмотрим самодельные приспособления, выполняющие те же задачи.
Для изготовления приспособления для завинчивания винтовых свай потребуются следующие узлы:
- Мощная дрель (можно заменить мотобуром);
- Редуктор с понижающим числом;
- Два переходника, последовательно связывающие силовую установку, сваю и вывод редуктора;
- Рычаг для поддержки.
В роли силовой установки можно использовать любой электрический инструмент с мощным двигателем (минимум 2 кВт). А также привод должен обладать функцией реверса. Роль редуктора может выполнять гайковерт со встроенным механизмом усиления крутящего момента. Подобные устройства используются при сортировании колес на грузовиках. Основной параметр, на который следует обращать внимание, при выборе редуктора – предельный крутящий момент. Как показала практика, чтобы закрутить стержень любого диаметра достаточно редуктора на 4,7 кНм.
Переходник между редуктором и силовой установкой можно создать из головки и болта соответствующих размеров. Болт устанавливается в патрон дрели, а головка фиксируется на редукторе. В качестве свайного переходника подойдет монтажный оголовок, надеваемый на сваю и оснащенный наконечником, совместимым по форме и размерам валом редуктора.
В процессе ввинчивания, наконечник может наткнуться на камень или другое препятствие. При ручном закручивании появившееся препятствие сразу даст о себе знать и можно будет предпринять действия по его устранению. Если винтовые сваи ввинчиваются посредством электродрели, явным признаком препятствия станет усилившийся шум работы привода. В таком случае необходимо незамедлительно отключить силовую установку, чтобы не возникли перегрузки.
Использование спецтехники
Первые специализированные машина для закручивания винтовых свай производились на платформе автокрана, оснащенной подвесным вращателем. Подобные установки обладали высокой мощностью и позволяли достаточно быстро выполнить монтажные работы. Однако они не комплектовались механизмом контроля вертикального положения, угол вхождения приходилось отслеживать вручную.
В современной технике для автоматического закручивания винтовых свай используются механизмы, фиксирующие малейшее отклонение от вертикального направления. Для удержания сваи в правильном положении применяются прижимные и подъемные домкраты.
Автоматические сваеверты комплектуются шасси с полным приводом либо устанавливаются в кузов грузовика. Для питания электродвигателя установки может использоваться генератор или он подключается к сети 380 V. Характеристики сваевертов существенно отличаются в зависимости от производителя. Если машина для закручивания винтовых свай берется в аренду, необходимо обращать внимание на такие параметры:
- Мощность электрического привода. От данной характеристики зависит, какие винтовые сваи могут обслуживаться установкой;
- Рекомендации производителя по максимальной длине и диаметру стержня.
Общие рекомендации по закручиванию
- До начала бурения следует изучить характеристики грунта, в частности глубину залегания плотных пластов. Владея данной информацией можно спланировать дальнейшие работы, подобрать инструмент;
- Места установки стержней необходимо разметить заранее. Нагрузка от здания должна распределяться равномерно;
- Непосредственно перед ввинчиванием в месте установки пробуривается скважина, выполняющая роль направляющей;
- Высоту установленной сваи следует оставлять с небольшим запасом. Лишние сантиметры при выравнивании позже можно будет срезать.
Заключение
Использовать ли спецоборудование для вкручивания винтовых свай или применить ручной метод? Все зависит от бюджета, отведенного на строительство. А также на выбор технологии влияют: устройство фундамента, характеристики грунта, размеры сваи. Вне зависимости от выбранного способа монтажа, общие принципы остаются схожими и освоить данную технологию под силу каждому.
Приспособление для закручивания винтовых свай своими руками
Вид дома на винтовых сваях
Самым эффективным и надежным средством устройства свайного фундамента считаются применение винтовых свай. По технико-экономическим показателям свайный фундамент считается наиболее выгодным и экономичным, чем остальные виды несущих конструкций основания. При его возведении не надо проводить масштабные земляные работы, тратиться на закупку большого количества бетонной смеси или бетонных блоков и привлекать к производству работ значительное количество рабочих. Единственными условиями для выполнения работ будет специальное оборудования для винтовых свай. Ну и конечно, потребуются сами сваи и немного бетонной смеси.
Виды оборудования при производстве работ по установке винтовых свай
Принцип работы винтовых свай несложен: трубчатый металлический ствол с наконечником в виде металлической винтовой лопасти с помощью машины для закручивания свай погружается глубоко в прочный грунт. Упрощенно можно сказать, что на вид свая напоминает огромный саморез с винтовой резьбой. Оборудование для установки производит ввинчивание свай быстро, эффективно и обеспечивает необходимый гол наклона.
Установка свай производится специальным оборудованием для завинчивания винтовых свай с различными принципами действия. Например:
- Вибрационный.
- Ударный.
- Ввинчивающий.
- Вдавливающий.
- Смешанный.
Использование оборудования для монтажа винтовых свай делает их установку максимально эффективным и быстрым. Можно всего за несколько дней получить готовые свайные опоры для монтажа несущих конструкций строения. При обычном способе возведения фундамента на выполнение этой работы потребовались бы недели рабочего времени. В современном жилищном строительстве чаще всего применяют ввинчивающий способ.
Устройство свайных фундаментов с применением винтовых свай не требует разработки котлована, что значительно снижает потребление трудовых и денежных ресурсов.
Свайное поле под фундамент
Оборудование для ввинчивания свай
Устройство для завинчивания винтовых свай вначале захватывает, удерживает и постепенно вкручивает лопасти наконечника сваи в грунт, обеспечивая заданный угол наклона. В основном сваи устанавливаются под прямым углом.
Оборудование для ввинчивания свай комплектуется несколькими частями:
- Платформа на гусеничном или колесном ходу с размещенным на ней основным оборудованием.
- Четыре выдвижных гидравлических домкраты для опоры платформы.
- Гидравлическая установка с рабочим органом – захватом.
- Управляемый приводной механизм, который непосредственно выполняет вкручивание сваи в почву и регулирует угол наклона.
- Пульт управления с рычагами.
Оборудование для ввинчивания свай при работе обеспечивает необходимый угол погружения (до 45 градусов) и вкручивает сваи с одновременным надавливающим действием по их оси.
Оборудование для завинчивания свай
Ошибки и правила закручивания свай
Опытные монтажники называют ряд ошибок, с которыми могут столкнуться, желающие завинтить винтовую сваю своими руками. В частности:
- вывинчивание сваи. Когда свая сильно отклоняется или упирается в твердый предмет, застройщики зачастую вывинчивают ее и закручивают повторно в то же место. Опытные монтажники утверждают, что в рыхлом грунте несущая способность сваи падает. Следует сместить место установки на несколько сантиметром и закручивать сваю в плотный грунт;
- игнорирование этапа бетонирования сваи. Бетон не придает устойчивости сваи, поэтому многие частники одевают оголовок на верхушку сваи сразу после ее обрезки. Но, бетон позволяет исключить поступление воздуха во внутреннюю полость сваи, и таким образом исключить появление коррозии, и продлить срок службы опоры;
- установка сваи под углом. Контролировать соответствие уровню по вертикальной оси необходимо с первого витка закручивания. Не стоит думать, что в дальнейшем уровень можно легко исправить;
- углубление под установку сваи. Чтобы упростить себе работу, возникает соблазн сделать углубление под сваю садовым буром. Однако такой подход существенно снижает несущую способность сваи, т.к. она не будет плотно вкручена в почву;
- остановка закручивания после упора в твердый предмет. Недостижение заданной глубины чревато потерей несущей способности сваи. Не допустить этого можно путем извлечения твердых предметов (чаще камней) из почвы и повторное вкручивание сваи;
- остановка на расчетной глубине, если свая еще закручивается. В расчетах сложно все предусмотреть. В случае если свая продолжает движение после достижения заданной отметки, ее рекомендуется нарастить и продолжить закручивания до достижения плотных слоев грунта.
Механизированное оборудование для ввинчивания свай
Вкручивающее усилие передается через рабочий орган на наконечник сваи, который воспринимает основную нагрузку. Лопасти на наконечнике начинают раскручиваться, как винты у самолета, и погружаются в землю, преодолевая сопротивление грунта. Если на этом этапе произойдет нарушение целостности наконечника сваи, то качественного свайного фундамента просто не получится, поэтому так важно применять винтовые сваи с литыми лопастями на наконечнике.
Приваренные лопасти при вкручивании в особо прочный грунт могут деформироваться. Если на пути вкручивания сваи попадется крупный камень, то гидравлическая система оборудования без особого труда с этим справится.
Процесс вкручивания свай в грунт не разрушает целостность почвы, а наоборот происходит ее уплотнение. Применение оборудования для вкручивания не создает грохота и шума, какой возникает от работы ударной сваебойной техники.
Оборудование установки винтовых свай
Есть еще один вид оборудования предназначенного для вкручивания свай – кабестан. Его конструкция состоит их гидравлической станции с бензиновым приводом, гидровращателем и реактивных рычагов управления, а также устройства для крепления на стреле экскаватора. Принцип работы кабестана достаточно простой.
- Гидровращатель крепится на оголовке сваи и фиксируется через специальные отверстия, проделанные на его валу к свае.
- Винтовые сваи устанавливаются в вертикальное положение, к ним присоединяются реактивные рычаги и начинается погружение в грунт.
- С помощью бензинового привода можно регулировать темп погружения.
При завинчивании очень важно отсутствие отклонения сваи от вертикали, в противном случае свайный фундамент будет неравномерно воспринимать несущую нагрузку.
Переходники с мотора на редуктор и с редуктора на сваю
Переходник с дрели на редуктор можно сделать просто – в держатель дрели установить соответствующего размера болт. На головку редуктора – надеть головку, подходящую под эти параметры болта, например на 16 мм.
Переходники для установки
Чтобы соединить квадратный вал редуктора со сваей, необходимо изготовить специальный наконечник.
Чтобы уберечь устройство от механических перегрузок, нужно установить специальный штифт. Кроме того, о перегрузке может сообщить изменившийся звук дрели, ее нужно вовремя отключить.
Редуктор в сборе
Технические показатели
Кабестан имеет следующие технические характеристики: вес устройства составляет не более 130 кг, масса самого гидровращателя составляет всего 40 кг. Мощность устройства соответствует 5 лошадиным силам, скорость вращения вала составляет до 10 оборотов в минуту, расход топлива -1,5 л в час. Стоимость кабестана 165 000 рублей.
Кабестан для закручивания винтовых свай
Индивидуальным застройщикам покупать кабестан за такую цену нецелесообразно. В настоящее время многие строительные компании предлагают свои услуги по изготовлению металлических винтовых свай, гарантируя в комплексе быстрый и недорогой монтаж. Специализированное звено рабочих с необходимым оборудованием для установки свай может выполнить монтаж в минимальные сроки.
Срубка оголовков винтовых свай
Глубина вхождения свай в грунт неодинакова, поэтому возникает потребность подрезки их оголовков на единый проектный уровень. С такой задачей справляются специальные устройства с режущим инструментом, которые управляются несколькими гидравлическими цилиндрами. Гидроцилиндры соединяются шлангами, и создается гидравлический контур, подсоединенный к гидравлике системе устройства. Такое устройство можно установить на экскаваторы или другую подобную строительную технику с помощью цепного стропа.
Оборудование для срезки оголовков свай
Оборудование для срубки хвостовых частей винтовых свай очень удобно в эксплуатации, в случае необходимости режущие элементы легко заменить. С помощью гидравлического устройства можно срезать верхние части свай с минимальным расстоянием в 0,5 м между конструкциями.
После подгонки хвостовых частей свай по единому уровню тело сваи заполняется бетонной смесью.
Ручные инструменты для вкручивания винтовых свай
Если индивидуальный застройщик решил построить небольшую постройку на свайных фундаментах, то ему, естественно, потребуется небольшое количество винтовых свай. В таком случае не потребуется механизированного дорогостоящего оборудования для монтажа и можно самому изготовить инструмент с простой конструкцией. Потребуется не так уж много деталей: стальной лист в виде пластины, металлическая арматура, два куска трубы по 2 м, дисковая пила – болгарка с комплектом отрезных кругов и сварочный аппарат.
Установка сваи вручную
Металлическая пластина разрезается на четыре части и соединяется сваркой наподобие стакана. Его плотно насаживают на грани стакана, что бы пластина при закрутке не соскользнула вниз. На двух противоположных сторонах сваркой привариваются проушины из арматуры и в них вставляются куски металлических труб по два метра. Трубы будут играть роль рычагов. Чем длиннее будет труба, тем легче будет закрутка сваи. Единственным недостатком ручного оборудования это то, что для выполнения работ потребуется несколько человек.
Видеопример закручивания свай ручным способом:
Что потребуется?
- Дрель. Она должна быть мощной — не менее 1000 Вт. Желательно, чтоб она была еще и тихоходной, имеющей максимальные обороты не 3000 в минуту, а 600. Такие аппараты сами по себе уже имеют довольно большой крутящий момент. Подойдет, например, такой вариант.
- Мультипликатор. Это устройство с редуктором, предназначенное для увеличения крутящего момента в десятки раз. Используется для ремонта грузовых автомобилей, где требуется заворачивать болты и гайки с большим усилием. Дальнобойщики эту штуку еще называют мясорубкой, так как у нее приходится аналогично вращать ручку. Также может называться ручным гайковертом. Подойдет, например, вот такой агрегат. Как видно, цена не очень высокая — всяко выгоднее, чем заказывать спецтехнику. При этом увеличивает тягу в 58 раз.
- Сварочный аппарат. Он понадобится для сварки при изготовлении некоторых приспособлений.
- Стальные трубы. Понадобится кусок около 30 см длиной и внутренним диаметром чуть больше, чем внешний у безоголовочных свай. Если они у вас с оголовками, то этот кусок не нужен. Еще одна труба будет необходима, чтобы использовать ее в качестве упора, благодаря которому будет вращаться свая, а не мясорубка. Диаметр ее должен быть около 4 см, а длина — метров 4-5, чтобы обеспечивать необходимый рычаг.
- Швеллер. Нужен обрезок длиной около 20 см и шириной чуть больше диаметра упорной трубы.
- Толстая стальная пластина. Она используется при изготовлении переходника как для свай с оголовком, так и без.
- Болты каленые и гайки к ним. Применяются для соединения всех узлов воедино. Потребуются именно каленые, потому что обычные не выдерживают. Приобретать такие надо не в отделах крепежа, а в автозапчастях.
- Болгарка. Пригодится для резки металла при изготовлении необходимых частей конструкции.
- Гаечные головки с посадкой на 1 дюйм. Если закручиваете сваи как с оголовком, так и без, то потребуется три штуки. Если только один вид, то две.
Электрическое оборудование
Случается, что невозможно выполнить закрутку сваи вручную, например, небольшая площадка для монтажа или не хватает людских ресурсов. В этом случае можно воспользоваться электромеханическим инструментом мультиприкатором, состоящим из электрического мотора и редуктора. Применение такого приспособления ограничено из-за большого веса прибора (около 40 кг), значительного потребления электроэнергии, невозможностью завинчивания свай длиной больше 2 метров.
Если использовать специальное оборудования для закручивания винтовых свай, то свайный фундамент можно возвести всего за один день. Один день работы механизмов и можно получить надежный фундамент, который будет служить надежной опорой зданию не один десяток лет.
Как собрать и работать?
Сначала необходимо доработать мультипликатор. У него есть чересчур длинная ручка, которая будет мешать. Поэтому ее надо спилить до уровня, показанного красной линией на рисунке ниже.
Теперь изготовим переходники. Для свай с оголовком берем стальную пластину, выпиливаем ее под размер оголовка. Далее просверливаем в ней отверстия также, как на оголовке. А посередине привариваем гаечную головку четырехгранником наружу.
Для изготовления адаптера к безоголовочной свае берем подготовленный обрезок трубы и привариваем к нему с торца стальную пластину, к которой затем привариваем гаечную головку четырехгранником наружу. После этого в адаптере сверлится сквозное отверстие, совпадающее с отверстиями сваи.
Также к переходнику сбоку можно приварить петлю из арматуры, чтобы имелась возможность трубой осуществить ручную докрутку, если вдруг усилия дрели не хватит, например, из-за чрезмерной плотности грунта. Под петлю желательно наварить еще и пластину для усиления.
Для соединения мясорубки и дрели в еще одну гаечную головку нужно вставить болт с подходящей по размеру шляпкой, и прихватить его сваркой.
Длинная труба будет служить в качестве упора. На ее краю надо просверлить два отверстия под болты. В швеллере также сверлятся два отверстия на том же расстоянии друг от друга, чтобы его можно было соединить с трубой.
Теперь, чтобы начать работать, делаем небольшую лунку под сваю, чтоб она могла самостоятельно стоять, и вставляем ее туда. Затем, используя каленые болты, крепим на нее подходящий переходник. В случае, если она безоголовочная, для фиксации можно воткнуть стальную арматуру.
Далее вставляем в переходник мультипликатор, а затем на него надеваем дрель, в патрон которой уже зажат болт с головкой.
Теперь сделаем упор. К части ручки мультипликатора, оставшейся после спиливания, прикручивается швеллер вместе с вставленной в него трубой, которую можно при достаточной длине просто держать напарнику, либо упереть в любой предмет, плотно воткнутый в землю.
Вот собственно и все. Осталось нажать кнопку пуска и начнется постепенное погружение.
Как видите, ничего сложного в сборке самодельного электрического приспособления для закручивания винтовых свай нет. При этом денежные затраты будут меньше, чем если вызывать спецтехнику.
Оборудование для установки винтовых свай
Вот, что Вы получите в подарок только в нашем магазине:
Ваша общая экономия при покупке у нас составит 3500 рублей. Акция ограничена. Звоните нам прямо сейчас по телефону +7 (495)150-56-23
Бонус 1
Система управления кнопкой включения-выключения дрели.

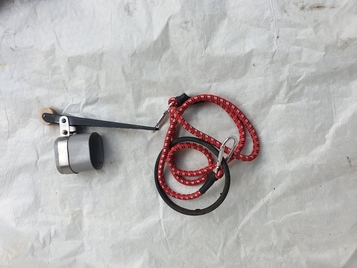

Рычажно-роликовая система дистанционного управления кнопкой включения-выключения, позволяет оперативно включать-отключать дрель “Ребир”. Задавать параметры автоматического отключения дрели – посредством изменения расстояния до земли управляющего шнура с грузом на конце. Груз коснётся земли – ослабит шнур -выключит кнопку дрели.
Рычажно-роликовая система дистанционного управления кнопкой включения-выключения, позволяет оперативно включать-отключать дрель “Ребир”. Задавать параметры автоматического отключения дрели – посредством изменения расстояния до земли управляющего шнура с грузом на конце. Груз коснётся земли – ослабит шнур -выключит кнопку дрели.
Бонус 2
Уникальный угловой измеритель с пузырьковым уровнем.

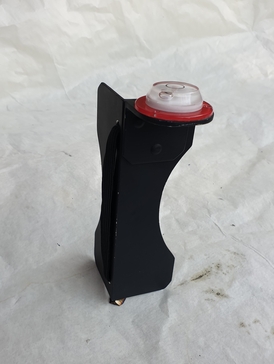

Уникальная угловой измеритель с платформой и закрепленным на ней высокоточным пузырьковым уровнем – для более точного и удобного вертикального позиционирования винтовой сваи. Очень удобная работа по выравниваю вертикали сваи в движении, на порядок удобнее многопузырьковых угловых уровней, а также обычных магнитных уровней.
Бонус 3
Насадка – миксер на дрель Ребир

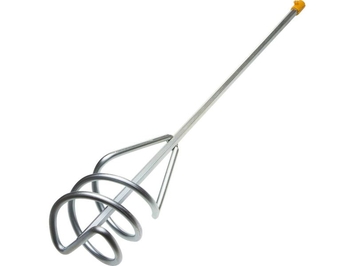

Насадка-Миксер на дрель Rebir с двигатем мощностью 2000 Вт с редуктором, поддерживающим скорости вращения (0 – 330, 0 – 500 об/мин) и предельный крутящий момент 431.2 Нм. Миксер предназначен для подготовки различных строительных смесей: лако-красочных, клеевых, штукатурных и др. Прочная конструкция позволяет прилагать максимальные усилия при выполнении тяжёлых работ, особенно при перемешивании в вязких средах, и гарантирует длительную безотказную эксплуатацию инструмента .
Насадка – миксер на дрель Ребир
Насадка-Миксер на дрель Rebir с двигатем мощностью 2000 Вт с редуктором, поддерживающим скорости вращения (0 – 330, 0 – 500 об/мин) и предельный крутящий момент 431.2 Нм. Миксер предназначен для подготовки различных строительных смесей: лако-красочных, клеевых, штукатурных и др. Прочная конструкция позволяет прилагать максимальные усилия при выполнении тяжёлых работ, особенно при перемешивании в вязких средах, и гарантирует длительную безотказную эксплуатацию инструмента .
Выгоды и преимущества применения нашего сваекрута:
– доступная цена
– быстрая окупаемость (25-30 закрученных свай уже окупают приспособление + Вы можете использовать электро-дрель для сверления отверстий + замешивать строительные растворы миксером)
– простая надежная конструкция обеспечивает длительный срок эксплуатации
– очень простой процесс сборки- разборки, без ударных приспособлений
– не нужны высококвалифицированные кадры для установки свай
– мобильность (сваекрут легко перевозится в багажнике легкового автомобиля)
– компактность (можно закручивать сваи внутри строений)
– есть реверс, можно как закручивать сваи, так и выкручивать
– просто обслуживать, есть пресс-маслёнка для смазки редуктора
– монтаж свай в труднодоступных местах (Наш сваекрут закрутит там, где не подъедет гидроманипулятор, или если участок засажен деревьями, а руками закручивать долго и дорого, также легко закручивает рядом со стенами и заборами, на крутых склонах, рядом с деревьями)
– для работы требуется 1-2 человека
– возможность применения любых типоразмеров редуктора-после некоторой доработки (изготавливается под заказ)
Доставка
Доставка по Москве и Московской области.
Стоимость курьерской доставки заказов по Москве и Московской области 40 рубкм. Расстояние определяется по Яндекс картам от склада: Московская область, г. Балашиха, д. Соболиха.
Мы отправляем товары во все города России. Вы можете выбрать транспортную компанию по своему усмотрению. “СДЕК”, “ПЭК” , “Деловые Линии” и любую другую удобную для Вас компанию.
Возможность доставки в день заказа и выходные дни уточняйте у наших операторов.
65 идей, как интересно оформить балкон. Дизайн и отделка
Перед тем, как начать облицовку поверхностей, нужно остеклить помещение, сделать теплоизоляцию, смонтировать каркас обрешетки. Отделка балкона является завершающим этапом ремонта. Интересные идеи организации пространства представлены на фотографиях в данной статье.
Особенности отделки
Основные требования, которые следует учитывать при выборе материала:
- Устойчивость к влаге, изменениям температуры и прямым солнечным лучам;
- Продолжительный срок службы: 20-30 лет (минимальное значение);
- Простой уход в процессе эксплуатации;
- Экологичность;
- Эстетичный вид;
- Высокая степень тепло- и звукоизоляции;
- Необходим баланс между стоимостью и качеством.
Интерьер двух помещений выполнен в одном стиле.
Популярные идеи организации простраства
1. Комбинированная планировка
Если площади помещения достаточно, можно организовать многофункциональное пространство – совместить зону отдыха и хранения.
Две функциональные зоны на одной площади (хранения и отдыха).
Конструкция кровати оснащена специальным местом для хранения предметов.
Оригинальное решение для интерьера – установка подвесной модели кресел. Количество кресел зависит от личных предпочтений и размеров лоджии.
2. Интерьер для отдыха
При обустройстве комнаты с целью отдыха создают дополнительное спальное место, устанавливают диван или приобретают плетеные кресла. В качестве организации места для сна подойдет не только тахта или кровать. Удачным решением также станет гамак, или подвесная конструкция кровати.
Удобное кресло, в котором можно отдохнуть и почитать книгу.
3. Оранжерея в пространстве балкона
Для правильной организации цветника необходимы различные конструкции, подставки и полки.
Если тщательно утеплить балкон, можно заниматься выращиванием и разведением цветов круглый год. На первоначальном этапе следует обдумать расстановку растений таким образом, чтобы получилась эффектная композиция.
4. Зона хранения на лоджии
Для того, чтобы задействовать площадь максимально, нужно приобрести вместительную, но компактную мебель.
Зачастую площадь балконов небольшая, поэтому при обустройстве желательно выбирать встроенную мебель. В основном для заполнения пространства используют ниши, стеллажи, полки, тумбы и шкафы. Благодаря встроенным моделям получится задействовать каждый уголок. Как правило, такие конструкции создаются по конкретным размерам (под заказ).
Пространство под подоконником используется в качестве хранения.
Вместительный шкаф, выполненный под заказ по индивидуальным размерам.
5. Кабинет или рабочее место
Рабочее место для шитья.
Мини-кабинет, который не занимает места в основной части квартиры.
Наиболее важный момент – правильно организовать освещение в кабинете. В вечернее время необходимы искусственные источники света. Для комфортной работы также следует заслонить солнечные лучи при помощи жалюзи.
Если помещение небольшое, обратите внимание на светлую гамму оттенков в процессе оформления интерьера.
6. Бар
Барную стойку со стульями можно вынеси на лоджию. Данный вариант позволит наслаждаться видом из окна за чашкой чая. Такая планировка не зависит от размеров помещения. Чаще всего барная столешница является продолжением подоконной части.
Барная стойка с видом на ночной город – идеальный вариант для вечернего досуга.
Фото с сайта onliner.by
7. Спортивный уголок
Спортзал на лоджии.
Инвентарь для спортивных тренировок.
Для того, чтобы организовать спортивный досуг в домашних условиях, вполне подойдет площадь балкона. Здесь можно поместить велотренажер или беговую дорожку. Если помещение просторное, при желании получится сделать полноценный спортзал, оснастив территорию необходимым оборудованием.
Варианты материалов для отделки
1. Деревянная вагонка
Облицовка пола и стен деревянной вагонкой.
Чтобы элементы не потеряли внешнюю привлекательность, необходима своевременная защита от потемнения в ходе эксплуатации. Также следует избегать порчи поверхности.
Отделка поверхности стен вагонкой, в качестве напольного покрытия выбран линолеум.
2. Панели ПВХ
Облицовка панелями ПВХ относится к экономичным вариантам отделки. Монтаж элементов легко осуществить на деревянный каркас при помощи саморезов. Если стены достаточно ровные обрешетку можно не создавать, в таком случае для крепления применяют специальный клей.
Для того, чтобы сохранить внешний вид панелей от выцветания на солнце, необходимо оформить окна шторами или жалюзи.
3. Листы гипсокартона
При помощи гиспокартона можно создавать криволинейные формы, благодаря хорошей гибкости. Поверхность окрашивают, оформляют декоративной штукатуркой, обоями или искусственным камнем.
Основание гипсокартон, верхний слой – обои.
Сочетание декоративной штукатурки и обоев с текстурой бамбука.
Искусственный камень и штукатурка.
Финишный слой отделки – обои.
Данный способ не требует больших временных и финансовых затрат.
4. Пробка
Оформление лоджии листами пробки.
Сырьем для изготовления панелей служит пробковый дуб. Листы прессованной пробки выпускают небольшой толщины. Гибкость материала позволяет легко формировать и монтировать элементы самостоятельно.
Листы устойчивы к воздействию солнца, не впитывают влагу и запахи. Основным недостатком является стоимость – от 400 руб. за кв. м.
5. Сайдинг
Сайдинг в реализованном проекте.
Для внутренних поверхностей стен применяют виниловый сайдинг. Стоимость материала невелика – от 180 руб. и более (за кв. м).
- Безвреден для человека;
- Высокий уровень устойчивости к холодным температурам и воздействию огня;
- Небольшой вес.
6. МДФ панели
На строительном рынке существует большой выбор оттенков и текстур МДФ-панелей.
Для производства используют спрессованное дерево, которое предварительно высушивают. Сверху материал ламинируют. МДФ поверхности могут быть цветными (пленка), либо повторять текстуру дерева (шпон).
МДФ-панели, имитирующие текстуру натурального дерева.
Плюсы: демократичная цена и возможность самостоятельной установки. Минусом является плохая устойчивость к влаге и низким значениям температуры.
7. Блок-хаус
Материал изготавливают из металла, дерева или винила. Форма элементов – оцилиндрованное бревно. Имитация сруба в отделке лоджии выглядит эффектно и богато. Применение блок-хауса не уместно в небольших комнатах, поскольку площадь станет еще меньше за счет толщины материала (3,6 см).
Блок-хаус в интерьере помещения.
8. Вагонка из пластика
Это самый экономичный способ облицовки лоджии. Стоимость 1 кв. м начинается от 130 руб. Особенность материала: практичен, обладает хорошей звукоизоляцией и высокой теплопроводностью, элементы можно монтировать даже в том случае, если комната не утеплена.
9. Камень
Имитация натурального камня в оформлении балкона.
Искусственный камень в пространстве балкона выглядит надежно и презентабельно. Производители обозначают продолжительность эксплуатации от 15 лет и более. Каменную поверхность можно применять в различных температурных условиях. Отделка не боится влаги, препятствует возникновению и распространению огня.
