Особенности конструкции наслонных стропил

Наслонная стропильная система – особенности и основные узлы

Конструкция крыши – сложная система, в которую ходят опорные элементы, гидроизоляционное покрытие, утеплитель и пароизоляция. Все кровельные узлы подвергаются воздействию временных и постоянных нагрузок, поэтому они должны обладать высокой несущей способностью, чтобы избежать деформацию или даже обрушение кровли. Чтобы гарантировать прочность и долгий срок эксплуатации, выполняют точный расчет, определяющий состав каркаса, расстоянием между его элементами, а также их сечение. Как правило, в частном домостроении используется наслонная стропильная система, позволяющая перекрывать сооружения шириной до 16 метров. В этой статье мы расскажем о ее устройстве, особенностях и основных узлах.

Устройство и функции

Конструкция, состоящая из взаимосвязанных опорных элементов, поддерживающих кровельные скаты, называется стропильной системой крыши. Она выполняет функции своеобразного каркаса, придающего уклон и форму кровле. Монтаж кровельной конструкции выполняется только после того, как сделан расчет нагрузок, которые будут воздействовать на нее в процессе эксплуатации. Правильно сконструированный каркас решат следующие задачи:

  1. Используется как основание для крепления кровельного материала. Монтаж гидроизоляционного материала на поверхность ската выполняют на обрешетку каркаса крыши, который равномерно распределяет вес покрытия, а также придает ему жесткую форму.
  2. Формирует уклон кровельной конструкции. Стропильные ноги каркаса устанавливают под уклоном к основанию, благодаря чему крыша приобретает треугольную форму. Наклонная поверхность ската позволяет воде и снегу свободно соскальзывать, не увеличивая нагрузку на элементы опорной системы.
  3. Придает конструкции жесткость и несущую способность. Крыша повергается серьезной нагрузке из-за большого веса кровельного покрытия, теплоизоляции, веса самой стропильного каркаса и снежной шапки, поэтому стропильная система должна обладать высокими прочностными качествами и перенаправлять вес кровли на несущие опоры.

Обратите внимание! Стропильной системой наслонного типа называется опорная конструкция крыши, которая включает в себя вертикальные стойки, опирающиеся на внутренние несущие стены. Монтаж такого каркаса выполняется, если посредине дома располагается капитальная стена, установленная на фундамент. Крыша с наслонной стропильной системой испытывает напряжение только на изгиб, благодаря чему ей не требуются компенсирующие распирание элементы.

Состав

Перед тем как выполнить монтаж кровли, необходимо сделать точный расчет нагрузок, которые будут на нее воздействовать, а также составить подробный проект. Эти нехитрые вычисления помогут определить, какие элементы войдут в наслонную стропильную систему, рассчитать их сечение и расстояние между ними. Если крыша имеет опору на внутренние несущие стены, то ее каркас состоит из следующих компонентов:

  • Мауэрлата и лежня. Этими терминами называют опорные элементы кровельной конструкции, фиксируемые на верхний ярус стен, на которые опираются скаты крыши. Они изготавливаются из древесины хвойных пород сечением 100х100 мм или 150х150 мм. Лежень отличается тем, что крепится на внутренние несущие перегородки, а него можно закрепить вертикальные стойки, поддерживающие конек.
  • Стропил. Наслонные стропила устанавливаются попарно вдоль ската крыши. Их особенность в том, что они имеют 2 точки опоры – на мауэрлат и на коньковый прогон. Благодаря этому конструкция получается прочной и не испытывает нагрузку на распирание. Шаг между стропилами, толщину ног определяет расчет, учитывающий вес кровельного покрытия и климатические условия.
  • Подстропильных элементов. Подстропильными элементами называют дополнительные опорные элементы, благодаря которым крыша приобретает большую несущую способность. В эту категорию входят вертикальные опоры, называемые стоками, горизонтальные затяжки, а также подкосы, поддерживающие стропила.
  • Обрешетки. Обрешетка крепится перпендикулярно стропильным ногам, на нее выполняется монтаж кровельного материала. Расчет нагрузок определяет, каким должно быть основание кровли – сплошным или решетчатым.

Важно! В конструировании наслонной стропильной системы главное, перед тем как выполнять монтаж, правильно выполнить расчет постоянных и временных нагрузок, которым подвергается крыша дома. Отличительными чертами каркаса этого типа является использование внутренних несущих стен для установки лежня, вертикальных строек, поддерживающих коньковой конструкции.

Крыша подергается нескольким видам нагрузок, в том числе нагрузке на распирание и на изгиб. Чтобы компенсировать эти напряжения, а также чтобы сделать стропильную систему устойчивой и жесткой, используется большое количество компенсирующих элементов, сечение которых определяет расчет. Для предотвращения деформаций каркаса монтаж кровли выполняют, используя подвижные крепления. Наслонные стропила бывают следующего типа:

    Безраспорная. Монтаж безраспорного стропильного каркаса наслонного типа выполняют с помощью подвижных креплений, благодаря чему узлы системы даже после фиксации могут компенсировать нагрузку на распирание несущих стен. Наслонные стропильные ноги такого типа с одной стороны крепятся с помощью шарнира, а с другой – с помощью ползуна.

Опытные кровельщики для перекрытия деревянных домов, еще не завершивших процесс усадки, используют безраспорные стропильные каркасы, подвижные опоры которых могут компенсировать деформации, возникающие при постепенном высыхании древесины. Расчет состоит в том, что не жестко закрепленная конструкция будет оседать вместе с коробкой дома.

Особенности

Конструкция наслонного стропильного каркаса кровли зависит от многих факторов. На состав системы влияет уклон скатов, климатические условия в зоне строительства, выбранный кровельный материал. Чтобы учесть все эти критерии, нужно выполнить расчет нагрузок на кровлю. В зависимости от ширины перекрываемого сооружения, стропильный каркас крыши имеет следующие особенности:

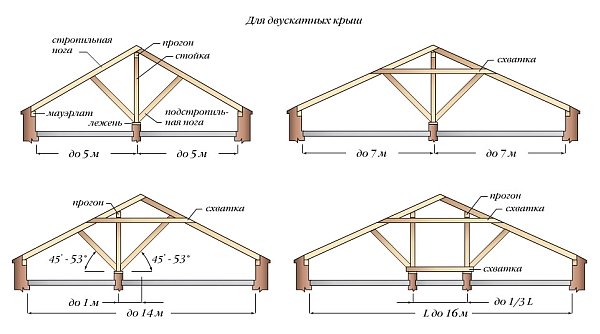

  • Для перекрытия сооружения шириной до 10 метров достаточно одной несущей опоры, на которую устанавливаются вертикальные стойки. Чтобы компенсировать прогиб длинных стропильных ног, устанавливают подкосы.
  • Для перекрытия сооружения шириной до 10-14 метров также хватает одной внутренней несущей стены. Однако, для укрепления стропильного каркаса, состоящего из мауэрлата, лежня, стропильных ног, стропил, стоек и подкосов, используют горизонтальные затяжки, компенсирующие распирающую нагрузку.
  • Для перекрытия сооружения шириной 16 метров требуется 2 внутренние несущие стены. В таком случае стропильный каркас состоит из мауэрлата, лежня, стропил, подкосов, стоек, ригеля и затяжки.

Учтите, что максимальная длина стропильных ног наслонного каркаса ограничивается стандартным размером пиломатериалов, составляющим 6 метров. Конечно, можно изготовить наборные стропила или надставить кобылки, но такая конструкция получится менее прочной.

Правила устройства наслонных стропил

Кровлю необходимо устраивать таким образом, чтобы они выдерживали большие нагрузки. Повышение ее прочности достигается при помощи специальных конструкций, состоящих из стропильных ферм и обрешетки. Ее основной функцией является передача нагрузки от веса кровельной конструкции и снежной массы на внутренние опоры здания.

Читайте также:  Половая доска дерево

Применение наслонных стропил целесообразно в строениях с небольшими пролетами, а также при наличии средних промежуточных опор или несущей стены. При отсутствии таких конструкций устраиваются висячие системы стропил.

Устройство наслонных стропил: основные правила

Стропильная система наслонного типа используется при необходимости перекрытия пролетов с максимальной длиной 6-6,5 метров. Если во внутренней части строения имеются несущие конструкции (стены или колонны), то есть возможность дополнительной установки на них стоек.

Одной из самых функциональных деталей является стропильная опора скользящего типа, поскольку с ее помощью можно осуществлять крепление к мауэрлату разных промежуточных стропил.

Узнайте, как выполняется кирпичная кладка фронтонов.

Информацию о том, как выбрать лучший материал для кровли крыши мы собрали в этой статье.

Так как в сфере частного строительства пролеты больших размеров – большая редкость, в индивидуальных зданиях главным образом используются именно наслонные системы.

Согласно технологии, опорой для стропильной ноги служит мауэрлат. Если речь идет о деревянной постройке, его функция переходит к верхнему ряду стен. Данное узловое соединение имеет важнейшее значение.

При стягивании стропильных ног при помощи ригеля можно увеличить длину пролета до 8 метров, при наличии одной опоры – вплоть до 12 метров, при двух опорах – до 16 метров.

Запрещена укладка деревянных стропил на каменные стены, поскольку на них постоянно будет образовываться конденсат, оказывающий на дерево разрушающее действие. Для предупреждения возможного загнивания деревянных частей необходимо произвести изоляцию мауэрлата. Это же правило относится ко всем участкам, на которых деревянные элементы примыкают к металлическим или каменным конструкциям.

В процессе монтажа особое внимание следует уделять корректному закреплению стропил на подстропильном брусе.

Первым делом производится закрепление мауэрлата. Эта деталь по сути является брусом с параметрами 150 х 150, 150 х 200 мм. Процесс осуществляется с использованием штырей. Их необходимо забетонировать в стену минимум на 40 см. Аналогичным способом закрепляются болты. Для этого применяют проволочные скрутки, минимальный диаметр которых должен составлять 6 мм. Их закладка производится на этапе возведения стен не выше третьего ряда кладки (отсчет ведется с верхнего ряда).

Крепление наслонных стропил к мауэрлату может осуществляться при помощи скоб. Аналогичные требования предъявляются к брусу, укладываемому поверх наружных конструкций – лежню.

При возведении домов используют систему наслонных стропил на основе дерева. Изготовление и применение подобных деталей из металла нецелесообразно и довольно проблематично.

Соединение и крепление стропильных брусов, опорных брусьев и остальных деталей удобно осуществлять с помощью крепежей в форме зубьев, шипов, сковородень, широко используемых в плотницком деле.

Одним из важнейших моментов является точный расчет наслонной стропильной системы еще до начала монтажа стропил.

Предупреждение последствий усадки дома

Устройство несущих кровельных конструкций должно производиться с особой тщательностью в тех случаях, когда срубы строения пока не высохли надлежащим образом.

Необходимо учитывать, что при 4-6-процентном коэффициенте усадки сруба постройки трехметровой высоты на основе брусьев или бревен за один год может произойти усадка на 10-20 см. В результате значительно повреждаются несущие части кровли, а также столярные вставные изделия. Это обстоятельство является причиной закладки размеров дома в проект в двух вариантах: начальном и после усадки.

Одним из вариантов решений данной проблемы является применение стропильных систем висячего типа. Если это неосуществимо, то необходимо следовать некоторым правилам:

  • дождаться полной усадки строения;
  • прибегнуть к использованию стропил, оснащенных скользящими опорами;
  • осуществить меры по укреплению всех опорных конструкций – в частности, в качестве компенсаторов укладки подставить под них винтовые домкраты.

При первом варианте основным минусом является длительный период ожидания, при последнем – необходимость наличия высокого уровня квалификации и соблюдения точности в процессе осуществления работ ручным способом.

Использование считающихся саморегулирующимися креплений скользящих типов предоставляет ряд дополнительных преимуществ.

Читайте также:  Пробковый пол: детальный обзор напольного покрытия, укладка пробкового пола, фото пробки в интерьере

К примеру, конструкции скользящих моделей способны отлично компенсировать свойство древесины со временем давать усадку, а также способность “дышать”, в результате чего они подвергаются деформации (не очень существенной) в течение всего эксплуатационного срока.

Конструкция создается следующим образом: на поверхность мауэрлата под требуемым углом вбивается брусок или производится вырубка нужной формы. После этого на нем закрепляют уголок. Одна из полок уголка загибается. Под образованный загиб продевается рельефная рабочая пластина. Ее закрепление осуществляется с таким расчетом, чтобы в направлении конькового прогона сохранялось довольно большое расстояние, обеспечивающее свободное скольжение, происходящее в направлении наружной стороны.

При покупке соединения для скольжения надо иметь в виду, что оно бывает различных рабочих размеров – опорные площадки пластинок располагаются на разных расстояниях. При выборе необходимо учитывать возможную величину усадки строения. При этом необходимо обращать внимание на то, что общий показатель усадки будет распределяться на стропильные брусы двух скатов.

Участок упора стропила на подстропильный брус – не единственный подвижный узел стропильной конструкции. На коньке также необходимо устраивать шарнирное соединение определенного типа.Возможен вариант соединения наслонных стропил встык с использованием металлических пластин. При этом с торца сохраняется довольно большой угол, благодаря которому в процессе схода стропила не будут упираться друг в друга.

Другим вариантом является соединение стропил внакладку. При этом в двух ногах необходимо проделать отверстия для прохождения болта.

Особенности конструкции наслонных стропил

Стропильная система, в которой верхний узел крепится с использованием шарнира, а нижний – с помощью шарнира и соединения плавающего образца (вышеописанный способ представляет собой вариант ползуна) называют безраспорной. В таких системах нагрузка не передается на мауэрлат и затем на стены.

Распорная система отличается от безраспорной жестким выполнением конькового соединения и осуществлением опоры на мауэрлат при помощи шарнира (одним из вариантов является так называемое “соединение зубом”. В таком случае происходит передача раздвигающих усилий на стены.

Система, в которой используются стропила как наслонного, так и висячего типа, может считаться гибридной. При этом происходит как бы перераспределение всей нагрузки. Вес кровельной конструкции приходится исключительно на соединенные встык и работающие на изгиб стропильные ноги. При этом коньковый брус не является необходимой деталью стропильной системы: он практически не выполняет никаких функций.

В случае распорной схемы важным условием является непременный учет необходимости качественного выполнения болтовых соединений. Они выполняются посредством высверленных заранее отверстий, которые по диаметру должны быть на один миллиметр меньше болта или шпильки. Если они окажутся слишком большого размера, возможно повреждение мауэрлата во время выбора деталью свободного хода.

Способ работы стропильной системы будет зависеть от того, какие соединения являются шарнирными, а какие из них работают в жестком режиме.

При эксплуатации кровли в нормальных условиях, без лишних нагрузок, общее количество нагрузки, испытываемой стропильной системой, будет равномерно распределяться на все элементы конструкции. Однако в зимнее время, после выпадения снега, величина нагрузки на каждый из скатов меняется. Если стойки не закреплены надлежащим образом или недостаточно прочно смонтированы, повышается вероятность сдвига стоек в направлении перегруженного кровельного ската. Такой сценарий чаще встречается в случае безраспорной схемы. Проблема решается посредством максимально надежного крепления бруса, при котором исключается возможность продольных сдвигов.

Порядок устройства стропил

Процесс возведения кровли состоит из следующих последовательных действий:

    Расчет стропильных ног на основе их длины. Для этого можно воспользоваться следующей таблицей:

  • В тех случаях, когда материалов необходимой (в соответствии с проектом) длины и толщины нет в наличии, они создаются посредством сращивания с использованием гвоздей или саморезов.
  • Изготавливается шаблон стропил. Если основой конструкции являются стойки и подкосы, оптимальным является изготовление шаблонов также для них.

    Важный момент: в случае возведения вальмовых конструкций, в основном имеющих четыре ската, необходимо учесть их специфику. Длина стропил, располагающихся в точке смыкания скатов, непременно должна сокращаться по мере спуска от конькового бруса в направлении мауэрлата. Она называется накосной ногой или стропильной диагональной ногой. Вследствие сложности конструкции вальмовой кровли изготовление шаблонов осуществляется для тех деталей скатов, которые считаются основными. Сборку и подгонку всех остальных элементов приходится осуществлять непосредственно на месте.

    Что такое гидроизоляция крыши жидкой резиной и её преимущества.

    Интересная информация о коньке двускатной крыши в статье.

    В случае осадков вода может попадать на нижние части ограждающих конструкций строения (стен). Для предупреждения подобного явления сооружение кровли осуществляется таким образом, чтобы ее край выходил за границу наружных стен хотя бы на 0,5 м. При осуществлении упора на мауэрлат с помощью шипа или зуба на нижний конец стропил, который располагается с боковой стороны, прибивают особый элемент – кобылку, благодаря чему их длина увеличивается.

  • Если проект дома предусматривает использование кобылок, они должны быть обшиты сплошной деревянной обрешеткой на всем протяжении периметра строения.
  • Читайте также:  Пластиковый кессон для скважины - особенности, разновидности

    Обшивка обрешеткой является последним этапом перед началом создания кровельного пирога, в который входят устройство паро- и гидроизоляции, укладка утеплителя и работы по укладке кровельного покрытия.

    ВЫВОДЫ:

    • Применение наслонных стропил целесообразно в строениях с небольшими пролетами и при наличии средних промежуточных опор или несущей стены.
    • Одной из самых функциональных деталей является стропильная опора скользящего типа, поскольку с ее помощью можно осуществлять крепление к мауэрлату разных промежуточных стропил.
    • При возведении домов используют систему наслонных стропил на основе дерева.
    • Одним из важнейших моментов является точный расчет наслонной стропильной системы еще до начала монтажа стропил.
    • В случае деревянных строений необходимо учитывать фактор усадки дома.
    • В безраспорных системах нагрузка не передается на мауэрлат и на стены.
    • Распорная система отличается жестким выполнением конькового соединения и осуществление опоры на мауэрлат при помощи шарнира.
    • Процесс возведения кровли должен осуществляться в определенной последовательности.

    Как выглядит стропильная конструкция “изнутри”, смотрите на видео.

    Наслонные стропила — как устроена конструкция или секрет надежности крыши

    Среди всех существующих стропильных систем одной из самых популярных является наслонная конструкция. Но что представляют собой наслонные стропила, какими достоинствами обладают и как устроена подобная система? На эти распространенные вопросы новичков я подготовил подробные ответы, с которыми вы можете ознакомиться ниже.

    Наслонные стропильные системы визуально не отличаются от других вариантов конструкций

    Что представляет собой наслонная система

    Наслонная конструкция представляет собой обычную скатную кровлю. Главная же ее особенность заключается в том, что она опирается не только на внешние стены, но и внутренние несущие элементы, к которым могут относиться не только стены, но и колонны. Такое решение обладает двумя важными достоинствами:

    • Позволяет укладывать стропила на большие пролеты, так как часть нагрузки с них снимается, и передается на внутренние несущие стены;
    • Разгружают наружные стены и, соответственно, фундамент.

    Наслонные системы укреплены стойками и другими деталями, передающими нагрузку на внутренние стены

    Конечно, конструкция не лишена минусов, а точнее, одного минуса — элементы каркаса, которые передают нагрузку от крыши внутренним стенам, занимают чердачное пространство. Поэтому системы наслонного типа не применяются в случаях, когда чердак планируется использовать как жилой этаж. Других недостатков, можно сказать, нет.

    Детали стропильной системы

    Для удобства разобьем все детали, из которых состоит наслонная стропильная система, на две группы:

    • Базовые элементы каркаса. К ним относятся те детали и узлы, которые формируют каркас кровли;
    • Подстропильные (вспомогательные) элементы. Предназначены для повышения несущей способности каркаса, его жесткости и надежности.

    Базовые элементы

    Итак, к базовым элементам можно отнести следующие детали и узлы:

    • Мауэрлат. Представляет собой брус или бревно, которое укладывается на стены для предотвращения неравномерной нагрузки на них. Другими словами, это основа крыши, которая воспринимает на себя все нагрузки, и равномерно передает их на несущие стены;

    Мауэрлат обеспечивает равномерное распределение нагрузки на стены

    • Стропильные ноги (СН). Это основные элементы, которые формируют скат крыши. По сути, они представляют собой наклонные балки из досок или бруса.

    В нижней части СН крепятся к мауэрлату, а в верхней — опираются на коньковый прогон или друг на друга;

    • Стропильная ферма. Является также базовым элементом каркаса, основанным двумя ответными (смежными) СН;

    Коньковый прогон представляет собой несущую балку, расположенную по центру конструкции

    • Коньковый прогон. Представляет собой горизонтальную балку, которая связывает все фермы между собой, проходя сквозь их коньковый узел;

    Стык двух стропил и прогона обеспечивают коньковый узел

    • Коньковый узел. Является вершиной фермы, образованной стыком стропильных ног и коньковом прогоном. Правда, иногда каркас собирают без конькового прогона, если конструкция небольшая;
    • Коньковые (диагональные) стропила. Представляют собой угловые ноги, которые устанавливаются на стыке боковых и торцевых скатов вальмовых крыш. У двухскатной крыши они отсутствуют;
    • Нарожники. Это стропила, которые крепятся к мауэрлату и коньковым ногам.

    Вот и все базовые детали каркаса крыши. Отмечу, что они абсолютно такие же, как и у других стропильных каркасов, к примеру, висячих. Разница заключается в установке вспомогательных узлов, с которыми ознакомимся ниже.

    Вспомогательные детали

    Подстропильные элементы включают в себя следующие детали:

    • Затяжка (ригель, схватка подстропильная балка). Неукрепленная ферма оказывает распор на стены, т.е. вектор нагрузки направлен не только вертикально вниз, но и наружу в горизонтальной плоскости. При помощи горизонтальных схваток, которые соединяют две ответные ноги, эта нагрузка уменьшается.

    Надо сказать, что подстропильные балки могут располагаться как возле конькового узла, так и у основания фермы;

    Основные подстропильные укрепляющие детали

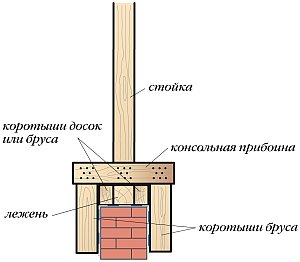

    • Лежень. Выполняет ту же функцию, что и мауэрлат, но, в отличие от последнего, укладывается на внутренние стены;
    • Прогоны. Горизонтальные балки, которые связывают между собой стропильные ноги на одном из скатов;
    • Опоры. Это вертикальные стойки, которые могут подпирать различные участки каркаса, и передавать нагрузку на лежень. Чаще всего они устанавливаются для снятия нагрузки с конькового бруса, т.е. по центру каркаса;
    • Подкосы. По сути, эти подкосы выполняют ту же функцию, что и опоры, т.е. снимают нагрузку со скатов, и передают их несущим конструкциям. Разница заключается лишь в том, что располагаются они не вертикально, а под наклоном. Чаще всего подкосы подпирают стропильные ноги, тем самым снижая изгибающий момент.
    Читайте также:  Насыпная плотность песка: ГОСТ определение сыпучих материалов

    На схеме распорная система стропил

    Конструкции со стойками, подпирающими коньковый брус, называются распорными, так как оказывают на стены большие распорные нагрузки. Чтобы их снизить, необходимо использовать затяжки и подкосы.

    Как я уже говорил, благодаря всем этим элементам прочность наслонных стропил значительно возрастает.

    Несколько слов о креплениях

    Что представляют собой наслонные стропила мы выяснили. Теперь давайте напоследок ознакомимся с вариантами креплений основных узлов, а именно:

    • СН к мауэрлату;
    • СН к коньковому прогону.

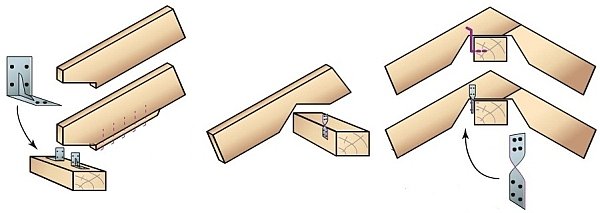

    Крепление стропил к мауэрлату

    Надо сказать, что всевозможных вариантов креплений существует великое множество. Поэтому далее рассмотрим наиболее современные и распространенные:

    • Пазовым способом. В мауэрлате выбирается паз по ширине ноги, который выпиливается под углом наклона скатов. Дополнительно нога фиксируется шурупами и металлическими уголками;

    Фиксация ноги пазовым способом осуществляется с использованием крепежного уголка

    • Путем зарезки. В этом случае край стропильной ноги зарезается так, чтобы она упиралась не только в горизонтальную поверхность мауэрлата, но и вертикальную, т.е. в ноге вырезается прямой угол;

    Ползун обеспечивает скользящее крепление ноги

    • При помощи ползуна. Ползун представляет собой крепежный элемент, состоящий из петли и скользящей опоры. Благодаря такому крепежу ноге предоставляется определенная степень свободы.

    Крепление ног подобным способом применяется обычно для срубов и брусовых домов, которые дают большую усадку. Ползун позволяет избежать перекосов кровли, но, в то же время, сохраняет устойчивость системы.

    Чтобы не выполнять зарезку СН под прямым углом, можно реализовать соединение при помощи опорного бруска, который накладывается на нижнюю кромку стропила, в результате чего упирается в вертикальную поверхность мауэрлата.

    Закрепить ногу на мауэрлате можно как при помощи запила, так и с использованием опорного бруска

    Крепление к коньку

    Фермы могут крепиться к прогону также несколькими способами:

    • Методом накладки. Это наиболее простой вариант, при котором край ноги зарекается под углом наклона кровли, т.е. в рабочем положении СН линия реза должна быть вертикальной, для обеспечения максимальной площади соприкосновения с балкой. Затем стропило фиксируется на балке уголком;

    Крепление к прогону пазовым способом требует зарезки ног

    • Путем зарезки. В этом случае края ног закрепляются так, что при состыковке с ответной ногой образуется паз для балки. Дополнительная фиксация осуществляется уголком и шурупами;

    Жесткое защемление является наиболее простым способом крепления ферм к прогону

    • Методом защемления. Принцип такого крепления предельно простой — к ферме над балкой и под ней крепятся затяжки, в результате чего происходит жесткое защемление прогона.

    Вот, собственно, и все важные моменты устройства наслонных систем.

    Вывод

    Мы с вами выяснили что представляют собой наслонные стропила, а также разобрались из каких узлов состоит подобная стропильная система. Если я какой-то момент я упустил или вы что-то не поняли, пишите комментарии, и мы обсудим все интересующие вас нюансы.

    Наслонные стропила: узлы и конструкция наслонных стропил

    Крыша, кроме придания архитектурной выразительности сооружению, должна иметь достаточную прочность и надежность. Обеспечение прочностных характеристик крыши достигается путем установки на нее стропильных конструкций и обрешетки, которые передают постоянные и временные нагрузки на стены сооружения. Для зданий, имеющих внутренние несущие стены или буферные (промежуточные) опоры, используют наслонные стропила.

    Элементы конструкции наслонных стропил

    Характерной особенностью наслонных стропильных систем является их долговечность, ввиду эксплуатации под сквозным проветриванием, что предотвращает возможное загнивание деревянных наслонных стропил и их выход из строя. Относительная простота устройства и выполнения также играют немаловажную роль. Система наслонных стропил состоит из следующих конструктивных элементов:

    • стропильная нога;
    • подстропильные элементы;
    • обрешетка (настил).

    Наслонная стропильная система односкатной крыши включает в себя отдельные стропила, опирающиеся своими краями на противоположные стены сооружения. В случае с двухскатной крышей, стропильная система состоит из пары наклонных стропильных ног, которые упираются нижними краями на стены, а верхними краями на прогон, который поддерживается стойками.

    В случаях увеличения длины пролета возникает вероятность прогиба или выворачивания стропильной ноги. Для предотвращения этого применяют упорные подстропильные элементы: стойки и подкосы (подстропильные ноги). Эти элементы используются и при стыковке стропил из нескольких досок для обеспечения дополнительной прочности.

    Существует два вида наслонных стропильных систем: безраспорная и распорная. Узлы опирания и способ соединения стропильных ног определяют, будет ли создаваться распор на стены или нет.

    Безраспорная наслонная система стропил

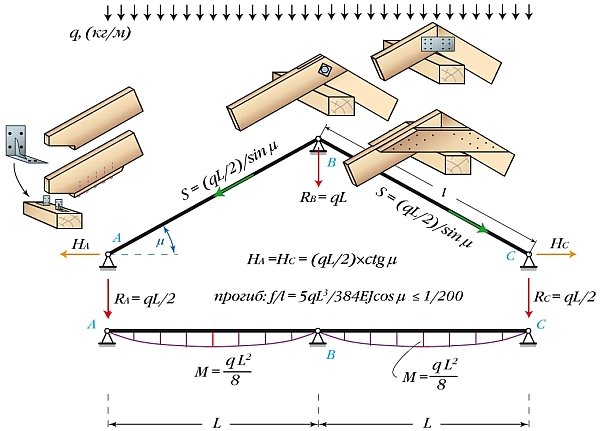

    В безраспорной наслонной системе стропильная нога работает на изгиб и не передает распирающего горизонтального усилия на стены. Существует три варианта реализации безраспорных наслонных стропил:

      К низу стропильной ноги крепится опорный брусок или делается запил (врубка) и упирается в мауэрлат. Вверху стропила делается увеличенный горизонтальный запил (врубка) со скосом под некоторым углом для того, чтобы не произошло упора в прогон боковой щекой и не создалось сопротивление изгибу стропила.Хотя на краях стропила изгибающий момент стремится к нулю, его подрезка в этих местах допустима, но имеет пределы по глубине: при высоте стропила h≥180 мм не более 0.3h, при высоте h=120-180 мм не более 0.4h и при высоте h≤120 мм не более 0.5h. Для всех вариантов длина подрезки (зона опирания) не должна превышать высоту сечения стропила. Когда по каким-то причинам подрезку верха стропила выполнить невозможно его наращивают искусственно обрезком стропила и крепят монтажными пластинами с двух сторон.

    Читайте также:  Неприятный запах в холодильнике, как избавиться быстро и эффективно

    При монтаже необходимо добиться максимально горизонтальной поверхности верхней врубки, иначе, при изменении вида опирания, система станет распорной!

    Все варианты включают в себя общий принцип: один край стропила делается на шарнире, позволяющем только поворот, другой край делается на скользящей опоре, допускающей поворот. Крепление на жестких опорах и ползунах выполняют различными вариантами: гвоздевым боем, скобами, крепежными пластинами. Все три варианта при воздействии неравномерной нагрузки и разных углах наклона скатов крыши имеют статическую устойчивость, если коньковой прогон опирается концами на фронтоны стен. В случае опирания конькового прогона на стойки — ситуация становится хуже.

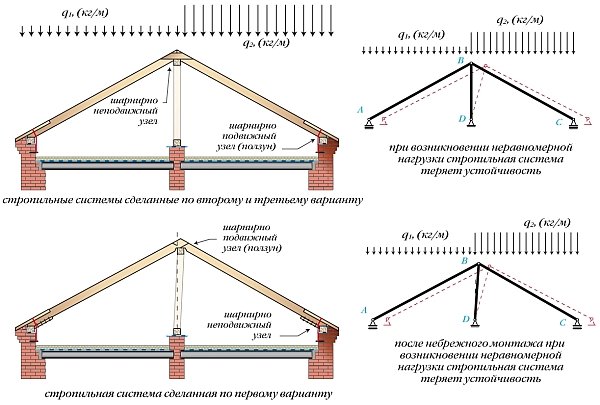

    Во втором и третьем варианте, где коньковой прогон опирается на стойки, статическая устойчивость обеспечивается при равномерной нагрузке на оба ската крыши и одинаковом угле наклона. На практике добиться совершенно симметричных скатов крыши проблематично. Нагрузка неравномерно распределяется по скатам крыши ввиду поступательного таяния снега или давления ветра с определенной стороны. Первый вариант допускает разные углы наклона скатов и хорошо справляется с неравномерными нагрузками только при условии безусловной вертикальности стоек, удерживающих коньковой прогон.

    Распорная система наслонных стропил

    Если взять три варианта безраспорных стропильных систем и заменить в них опоры с двумя степенями свободы на опоры с одной степенью свободы, то получим распорную систему. Для первого варианта, чтобы получить распорную систему, необходимо верхние края стропильных ног жестко зафиксировать при помощи гвоздей или болтов и получить, таким образом, шарнирную опору.

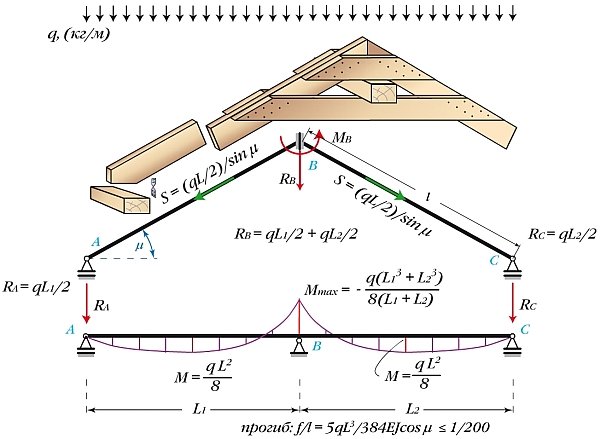

    Расчетные схемы почти такие же, как для безраспорных наслонных стропил, конструкция и узлы также неизменны. Напряжение сжатия и изгиба остается прежним, появляется распор, который оказывает раздвигающее усилие на стены сооружения. Такую систему, которая включает в себя наслонные и висячие стропила, можно называть смешанной (гибридной).

    Распорная система статически устойчива к любым видам нагрузок и требует жесткой фиксации мауэрлата на стене. Установка жестких коньковых прогонов также позволяет снизить распор на стены. Жесткость прогона увеличивается путем добавления стоек, подкосов и консольных балок и, особенно актуальна, для домов, рубленных из бревна, брусовых и легкого бетона. Панельные, бетонные и кирпичные дома переносят распор гораздо лучше.

    Подстропильные элементы конструкции

    Чтобы придать устойчивость системе, конструкция наслонных стропил оборудуется горизонтальной схваткой. Она немного повышает устойчивость системы, но не в значительной мере. Крепление схватки происходит в местах пересечения со стойками, поддерживающими коньковой прогон. Схватка работает как на сжатие, в случаях появления на крыше равномерной нагрузки, так и на растяжение, в случае прогиба или просадки конькового прогона, но это уже предаварийный вариант работы. Располагают схватки на высоте не менее 1.8 метра для нормального прохождения человека по чердачному помещению. При выносе конца стропилины за стену, устойчивость конструкции достигается в любых сочетаниях нагрузок.

    При креплении горизонтальных схваток, отверстия делают равными или меньше на 1 мм диаметра болтов (или шпилек). Это позволит, при наступлении аварийной ситуации, сразу же работать схватке, не выбирая зазор между болтом (шпилькой) и стенкой отверстия!

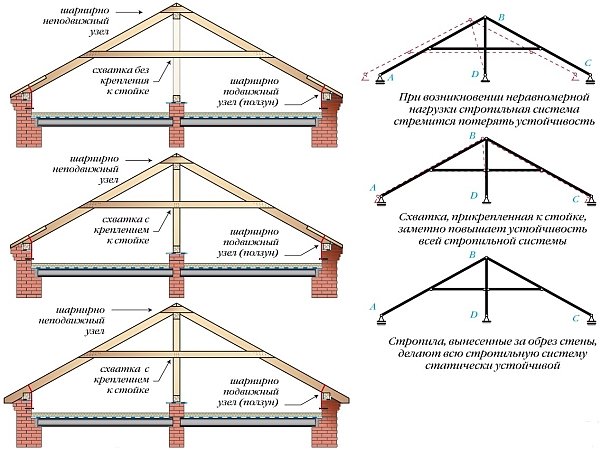

    Повысить устойчивость наслонных стропил и системы в целом можно путем жесткой фиксации низа стоек, поддерживающих коньковой прогон. Но это не всегда возможно из-за конструктивных особенностей чердачного перекрытия.

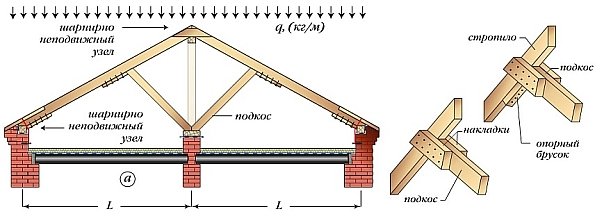

    При использовании подкоса, у стропила появляется третья опора, которая превращает ее в двухпролетную неразрезную балку. Подкосы крепятся под углом не менее 45° к горизонту при помощи накладок или опорного бруска.

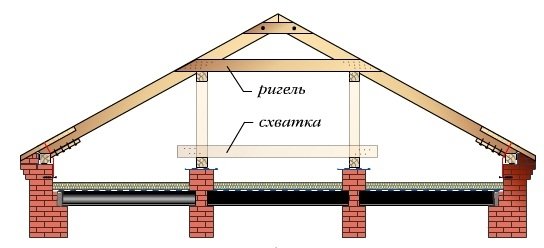

    В сооружениях, имеющих две внутренние несущие стены, применяют подстропильные конструкции, которые состоят из сквозных прогонов и опираются на лежень через брусья стоек, а лежень на внутренние стены.

    Правильный выбор конструкции стропил, а также всех составных элементов сделают крышу прочной, устойчивой и надежной.

    Насадки и приспособления для электродрели

    Насадки для дрели, а также разные устройства для этого электроинструмента дают ему новые функции и способность благополучно решать разные технологические задачи. Приборы для оборудования сверла дают возможность употреблять его не только для сверления, но и как механическую пилу, фрезер, небольшой токарный станок либо даже насос для перекачки жидкостей. Современные изготовители предлагают многообразные навески, что делает дрель действительно многофункциональным прибором.

    Популярные виды насадок

    Наиболее популярным является такое сверлильное приспособление, как стопор, дающее возможность стремительно и легко бурить отверстия на требуемой глубине. Конструкция самой простой тяги устройства содержит в себе вспомогательную ручку, на поверхности которой используется метрика шкалы.

    Читайте также:  Панно для кухни в два счета!

    Более сложная структура и, соответственно, большая функциональность у насадки, с помощью которой можно управлять:

    • глубиной отверстия;
    • расположением оси касательно плоскости заготовки.

    Параллельные упоры, назначенные для применения в комбинировании с прибором для строительных и ремонтных работ, ставятся на мощные дрели, с поддержкой которых отверстия пробурены в бетонированных и кирпичных строительных системах. Горизонтальный крепеж этого вида состоит из упора со шкалой и добавочной ручкой для сверла. В отдельных модификациях синхронных установок существует интегрированное всасывание для удаления обработки остатков, которая подключена к прибору.

    Пользуется популярностью у российских специалистов приспособление для дрели, с поддержкой которого можно выполнять плотницкие работы. Электродрель, оборудованная таким устройством, является фрезеровальным агрегатом. В его установке существует вертикальная опора с направляющими, в которой перемещается особая корзина с установленным в ней гальваническим прибором. Безусловно, такого рода вертикальный фрезеровальный механизм не способен гарантировать ту же точность и эффективность, что и специальное оборудование, но годится для простой работы в домашней мастерской.

    Довольно большая группа компонентов вспомогательного оборудования ручного электроинструмента — сверла, с которыми можно сверлить под углом. Такое приспособление для сверления отверстий функционирует там, где нельзя употреблять типичное сверло. В зависимости от модификации оборудования рабочая головка может размещаться под различными углами (вплоть до 90°) касательно оси вращения патрона сверлильного станка. Более известными и нужными являются устройства для сверления под углом 90 градусов.

    Приборы для обработки дерева

    На современном рынке присутствуют устройства для сверления, дающие возможность не только снизить глубину отверстий и руководить вертикальным расположением их оси, но и употреблять буровое долото в качестве небольшого резака. Подобные устройства особенно известны среди домашних специалистов, самостоятельно производящих мебель.

    При применении разных рабочих приборов на дереве могут проводиться разные технологические процедуры (в частности, фрезерование, боковое высверливание отверстий в изделиях выпуклой либо более сложной конфигурации, требующих применения специальных вставок). В отдельных фрезерных модификациях подобных гибких приборов подключаются особые всасывающие насосы, объединённые с пылесосом, при помощи которых с области обрабатывания удаляются пыль и небольшие стружки. Необходимо иметь в виду, что даже подобные многофункциональные устройства не дают возможность сделать сверло полноценным ручным резаком.

    Оно обладает:

    • теми же рабочими возможностями;
    • гарантирует более высокую достоверность и качество обработки.

    Никто не будет опровергать тот факт, что значительно комфортнее употреблять сверлильный механизм для создания отверстий (точность обработки с оборудованием выше). Большая часть современных модификаций этой адаптации обустроены тисками для фиксации элемента во время обработки, а также рамкой, в которой такой элемент может беспрепятственно передвигаться.

    Непосредственно инструмент располагается в специальном держателе для сверла (корзинке), являющейся многоцелевым зажимным аппаратом и может применяться фактически для любой модификации бурового прибора. Подобное приспособление, в щите которого используется чёткая метрическая сетка, представляется весьма нужным приобретением для каждого домашнего мастера, поскольку оно даёт возможность формировать отверстия с минимальными затратами и правильностью.

    Приспособления в виде станка

    Очень популярны насадки для дрели, позволяющие использовать устройство в качестве токарного станка по дереву. Подобное оборудование зафиксировано на рабочем столе, и электродрель функционирует как его электроприводной механизм. Для конструкции сверла в случае установки этой консоли применяется особая опора и система крепления.

    Мультипозиционный держатель для дрели доступен в различных версиях дизайна с разными комплектом разрезающих приборов и устройств, дающими возможность легко и просто осуществить мечту многочисленных домашних мастеров — иметь в собственном распоряжении токарный станок. Безусловно, токарный механизм, приводимый в действие обыкновенной электрической дрелью, не может выдержать сравнение со специальным оборудованием. В случае если применять такой прибор в активном порядке, электрическая дрель не выдерживает существенных и долговременных нагрузок и, как итог, вскоре не включится.

    Более известными приборами для дрели являются насадки, что дают возможность сделать электрический наждачный механизм. С конструкцией ручки для дрели нет практически никаких проблем, в том числе и для малоопытных мастеров.

    Подобные приспособы для дрели могут применяться:

    • для заточки ножей и круговых пил;
    • для возобновления геометрических характеристик свёрл, токарных мельниц, бит и ножей.

    Подобным образом, применяя такие устройства с целью заточки, можно не только урегулировать многочисленные задачи, но и сберечь средства. Таким образом можно применять подобный наждак даже для тех, у кого нет навыка в этой области.

    Применение дрели в качестве насоса

    Есть возможность применения электрической дрели в качестве привода насоса, предназначенного для перекачивания жидкостей. Хоть этот насос и не предназначен для длительного и активного применения, но он может продуктивно разрешать многочисленные задачи. В частности, он может благополучно откачивать незначительные объёмы вязких жидкостей (например, масла либо краски) и обыкновенной воды.

    Читайте также:  Определение скрытой проводки

    Для того чтобы поменять темп откачки жидкой среды, достаточно поменять число витков, производимых сверловочным патроном.

    Корпуса бурильных насосов, как правило, сделаны из пластмассы, они не имеют длительного времени работы, но этот недостаток возмещается низкой ценой подобных приборов.

    Электробуры с шаблонами

    Электробуры часто применяются одновременно с особыми шаблонами, которые не только лишь увеличивают достоверность бурения и последующей установки, но и существенно стимулируют обработку. Направляющая приставка для дрели выполнена из металла и сохраняет собственные геометральные качества в течение длительного периода времени. Для домашнего применения можно приобрести доступный пластмассовый образец, который хоть и не настолько крепкий, как их металлический аналог, но гарантирует высочайшую достоверность обработки.

    Смысл шаблонов для сверления состоит в том, что их структура содержит размеры и положение отверстий, производимых в элементах дизайна мебели. Имеются шаблоны, предназначенные для сверления отверстий для крепления мебельных петель, вставки замков и конструкции мебельных стяжек. В таких струбцинах находится не только промежуток между отверстиями, но и промежуток, в котором подобные отверстия должны размещаться от кромки заготовки. Самодельные насадки, применяемые в наборе со свёрлами, кроме того, используются для расширения функциональности.

    Насадки для шлифовки деталей

    Среди российских специалистов, а также тех, кто чинит авто, популярны шлифующие и полировальные приборы. Рабочим органом, оснащенным шлифовальными соплами, может быть барабан с наждачной бумагой, наклеенной к ее поверхности либо войлочный диск.

    Материал, с помощью которого электродрель будет иметь контакт с обрабатываемой поверхностью, выбирается в зависимости от характера технологической задачи. Подобным образом шлифовальный самодельный механизм часто изготавливают из абразивного материала соответственного размера зерна, а войлок приклеивают к полировке. Поворотный механизм для шлифовки также снабжается с щёткой, установленной в сверлильный миксер с хвостовиком.

    Параллельный упор для дрели при шлифовке автомобиля может применяться не только после ремонта кузова, но и в тех случаях, когда владелец автомобиля желает придать ему первоначальный сверкающий вид. В случае если нужно сэкономить на покупке насадки, можно сделать подобное приспособление самостоятельно. Для этого подойдет деревянный барабан, центральная часть которого должна быть основательно зафиксирована хвостовиком. Благодаря этому структурному компоненту такое устройство будет надежно закреплено в сверлильном патроне.

    Если нужно сэкономить на покупке серийных угловых устройств, можно сделать насадку для дрели своими руками. В таких случаях лучше обратиться к советам тех, кто уже занимался практическими решениями таких вопросов и решил поделиться своим опытом.

    Originally posted 2018-07-04 07:47:39.

    ТОП-15 лучших ЗАВОДСКИХ насадок для шуруповёрта

    Содержание

    Содержание

    Дрель или шуруповёрт подходят не только для работы с крепежами. Используя этот инструмент как удобный и недорогой привод, находчивые граждане придумали десятки способов его нестандартного применения. Такой неисчерпаемый потенциал, конечно же, не мог остаться незамеченным со стороны производителей электроинструмента. Поэтому те с завидной регулярностью выпускают новые и новые полезные насадки. Вот об этом и будет данная статья.

    Ножницы по металлу и не только

    Это своего рода классика жанра. Многие известные компании представили своё решение. Это могут быть классические ножницы с двумя ответными лезвиями.

    Есть в продаже дисковые, секторные и высечные модели.

    Кроить ими можно самые разные материалы, начиная от пластика, битумной/цементной черепицы, заканчивая резиной, сайдингом и толстой кожей. В любом случае пользоваться этим аксессуаром предельно просто.

    Сабельная пила

    Если подружить это приспособление с аккумуляторным инструментом, то получится хорошее подспорье для работы в саду — там, где секатор не справляется. Разумеется, такой насадкой без проблем можно резать пиломатериалы некрупного сечения или, например, утеплитель (если, конечно, объёмы работ относительно небольшие).

    Насадка-лобзик

    Главное отличие данной «приблуды» от сабельной пилы в том, что тут имеется хоть и небольшая, но вполне функциональная опорная площадка.

    Насадка-лобзик позволяет делать чёткие прямолинейные и криволинейные резы. Это идеальный вариант для торцевания доски и бруса или раскроя листовых материалов.

    Интересно, что оборонные заводы СССР тоже в своё время с успехом производили насадку-лобзик для дрели. Сейчас такие раритеты всё ещё можно встретить в продаже с рук.

    Шприц для смазывания

    Это практичный аналог ручных механических приспособлений для нагнетания разного типа смазок. По-настоящему заценили подобное решение мастера, которым с использованием густых смазок приходится обслуживать станки и автомобили.

    Кстати, по сравнению с устройствами со встроенным аккумуляторным или сетевым приводом стоит такая насадка в несколько раз дешевле.

    Фрезер

    В принципе, ничего особенного: в основном, всё ограничивается использованием необходимой формы фрезы вместо сверла, а также наличием удобного подпружиненного упора. Но, собственно, в этой опорной площадке с парой направляющих и заключается главная изюминка.

    Подобные аксессуары часто являются многофункциональными: позволяют нарезать пазы в кромках заготовок либо осуществлять сверление под углом.

    Для выборки глухих отверстий или, например, для обработки кромки очень желательно применять высокооборотистый инструмент.

    Вибратор глубинный для бетона

    По сути, он является упрощённым вариантом приспособлений, предназначенных для уплотнения монолитных смесей в момент их заливки.

    Читайте также:  Отопление на балконе обогревателем, обогрев батареей, как обогреть балкон теплым полом

    Состоит устройство из эксцентрикового вибронаконечника и гибкого вала, а в качестве привода используется производительный сверлильный инструмент мощностью от 750 ватт.

    Заклёпочник

    Насадки на шуруповёрт для монтажа заклёпок позволяют работать крепежом с диаметром от М2,5 до М10. Это могут быть заклёпки как вытяжного, так и винтового типа.

    Данные аксессуары своим шестигранным хвостовиком могут как зажиматься в патрон инструмента, так и устанавливаться на вал шуруповёрта.

    Насос для перекачки жидкостей

    Это хорошее решение для периодического использования на даче и в прочих подобных условиях. В минуту насадка-помпа может перекачать до 60 литров жидкости, хотя многое зависит от характеристик используемой дрели.

    Насадка представляет собой компактное многоходовое устройство с парой патрубков, один из которых — входной, другой (большего диаметра) — выходной. Привод в виде дрели или шуруповёрта подключается к перпендикулярно отходящему хвостовику.

    Производители рекомендуют применять инструмент со скоростью вращения шпинделя от 1500 оборотов в минуту, но чем она больше — тем лучше.

    Полировка, шлифование, “химчистка”

    Вроде бы нет ничего сверхъестественного в таких аксессуарах — в продаже много всяких щёток и тарелок.

    Однако есть среди них и довольно-таки технологичные насадки, значительно расширяющие возможности и повышающие качество выполняемых работ. Приведём для примера шарнирные модели.

    Машина для прочистки труб

    Главным рабочим элементом такой насадки является стальной трос. Этот трос смотан в барабане, имеет на конце спираль ламповидной формы. Данным приспособлением прочищают канализационные трубы и даже убирают отложения с дымовых каналов.

    Ленточный автоматический магазин

    Подобный аксессуар в том или ином виде есть в каталоге у всех ведущих «инструментальных» компаний. Он отлично зарекомендовал себя в тех случаях, когда мастеру необходимо вкрутить большое количество однотипных саморезов, к примеру, при обшивке каркасного дома фанерой или при монтаже гипсокартонных плит.

    Эта насадка наделена автоматической подачей крепежа, которая запускается при каждом контакте инструмента с рабочей поверхностью (можно заблокировать пусковую клавишу и крутить крепежи только нажатием «носика»).

    Заточка оснастки и ручных инструментов

    Иногда эта насадка реализована в виде миниатюрного точильного станочка с открытыми каменными дисками. На таком приспособлении можно быстро восстановить твердосплавные напайки и концевики перьевых свёрл, а также подточить фрезы, стамески, отвёртки…

    Также в продаже есть закрытые специализированные насадки, которыми точат спиральные свёрла диаметром от 2,5 до 10 мм. Их приводят в действие дрелями и шуруповёртами со скоростью вращения порядка 2-3 тысяч оборотов в минуту.

    Насос для пневматических шин

    Мини-компрессоры на аккумуляторах уже давно оформились как отдельная категория автомобильных аксессуаров. В виде дополнительной насадки насос для подкачки воздухом на данный момент выпускается только под брендом Black&Decker (фирма имеет общие корни с компанией Bosch).

    Производитель представил домашним мастерам целый набор насадок (из интересного там ещё есть дисковая пила, шлифмашина, фрезер, реноватор) с единым приводом в формфакторе «шуруповёрт». Однако подходят эти аксессуары только к данному конкретному мультиинструменту.

    Пылеуловитель

    Обычно активной (с использованием пылесоса) системой пылеудаления снабжаются перфораторы, но для дрелей и шуруповёртов данная тема бывает тоже очень актуальной. Поэтому некоторые фирмы предложили специальные компактные контейнеры, которые крепятся на поверхность в рабочую зону и без создания какой-либо принудительной тяги собирают мусор, пока вы сверлите.

    В частности, компания Kärcher предложила и вовсе уникальное решение — изящный микропылесос на батарейках типоразмера АА, который фиксируется на месте при помощи вакуума.

    Нарезка прямоугольных проёмов

    По факту, это разновидность коронки. Данная насадка с четырьмя рабочими пилами служит для изготовления отверстий под прямоугольные установочные коробки. Понятно, что прижилась она в тех странах, где такие активно применяются.

    В качестве заключения

    Очевидно, что шуруповёрт с насадкой никогда не станет эффективнее узкоспециализированного инструмента. Однако для домашнего использования и во многих сферах профессиональной деятельности аксессуары, расширяющие сферу использования дрели или шуруповёрта, могут прийтись как нельзя кстати и позволят сэкономить немало средств.

    Насадки, инструменты и приспособления для электродрели

    Электродрель — незаменимый инструмент, который можно найти едва ли не в каждом доме, представляет собой нечто большее, чем мотор с патроном и удобной ручкой. Именно патрон дрели является тем приспособлением, что позволяет использовать ее с расширенными функциями. Исключение составляют только упоры, предназначенные для фиксации дрели и точного задания позиции и направления перемещения.

    Классификация насадок и приспособлений

    Дополнительные приспособления и насадки на дрель можно разделить на несколько групп — по функциональности.

    Группы насадок и приспособлений для дрели:

    • упоры и фиксаторы, позволяющие точно позиционировать инструмент и ограничивать глубину отверстий;
    • насадки-упоры для формирования отверстий под разными углами и точно выверенным прямым углом;
    • насадки с функциями резки металлов, древесины, пластиков, плитных материалов;
    • полирующие и шлифующие насадки, круги, щетки, абразивные инструменты;
    • венчики для перемешивания растворов, красок, штукатурных смесей, клеев;
    • насосы с приводом от электродрели.

    В этом списке могут оказаться не все категории насадок и приспособлений, поскольку выбор их огромен, а новые устройства появляются постоянно. Их выпускают не только промышленные предприятия, но и мастера-умельцы.

    Читайте также:  Насыпная плотность песка: ГОСТ определение сыпучих материалов

    Упоры, рамы, направляющие, станки

    В этой категории можно встретить несколько видов устройств, задача которых либо ограничить смещение дрели относительно оси сверления, либо сделать ее поступательное движение как можно более точным по направлению.

    Конструкция большинства упоров состоит из двух направляющих, фиксаторов положения дрели, непосредственно рамы или гнезда для установки инструмента.

    Направляющие могут дополняться пружинами возвратного действия, которые отталкивают инструмент при отсутствии усилия со стороны человека. Некоторые упоры имеют червячные механизмы перемещения и фиксации, рассчитанные на медленное продвижение инструмента или его установку на определенной позиции.

    Упоры имеют две четко разделенные категории — фиксируемые на дрели и фиксирующие саму дрель. Вторые, установленные на столе или верстаке, придают дрели функцию подвижной части, каретки сверлильного или шлифовального станка. Умельцы умудряются сделать и токарные станки. Это весьма специфические приспособления, которые далеко не всегда находят применение в повседневной практике использования дрели. Их приобретение должно быть ясно мотивировано — либо вы мастер, извлекающий из инструмента определенную прибыль, либо вы коллекционер или любитель слесарных и токарных работ.

    Стоимость упоров варьируется в широких пределах, поскольку существует множество вариантов их конструкций, уровня сложности и функциональности. Самое простое приспособление в этом классе — параллельный упор, ограничивающий глубину проникновения сверла в материал. Фиксированные станки — наиболее дорогая часть этого раздела, рассчитанная на профессиональное применение.

    Сверла с расширенными возможностями

    Главная задача электродрели — сверление отверстий, и набор инструментов для этого весьма широк. Помимо обычных наборов и единичных сверл в этом классе приспособлений можно найти и использовать:

    • сверло Форстнера, имеющее острие для центровки и широкие боковые режущие поверхности. Инструмент позволяет проделывать в дереве отверстия малого и среднего диаметра, не проходя материал насквозь. Благодаря острию, этим сверлом можно сделать отверстия под установку петель, очень точно расположенные по отношению к краям доски;

    • перьевые сверла для работы с деревом позволяют проделывать широкие, до 60 мм отверстия под установку фурнитуры в массиве и плитных материалах. Центрирующее острие и широкие боковые перья рассчитаны на точное позиционирование выемки и ограниченную глубину. Сверла имеют характерную плоскую конфигурацию;

    • коронка-насадка — сложный по форме инструмент для выборки материала из массива древесины и плит ДСП, ДВП, бетона и металла. Прочная широкая режущая поверхность с характерным профилем работает как резец или группа резцов, выбирающих отверстие диаметром до 100 мм. В центре насадки располагается сверло, задающее первое, центрирующее отверстие и направляющее всю насадку;

    • сверла по дереву, бетону, металлу — широкий спектр различных конфигураций, в том числе и особо прочные победитовые сверла для работы с бетоном. В этой группе можно встретить и насадки для вибрационных и ударных машин, которые по функциональности близки к перфораторам.

    Относительно стоимости и необходимости иметь в наличие инструменты из этого списка можно сказать, что выбор вариантов очень велик. Самой дорогой в категории окажется сложная насадка для выборки широких отверстий — это профессиональный инструмент, который подойдет не ко всякой дрели.

    Сверла для дрели — домашние или профессиональные

    Сверла перьевые и инструмент Форстнера относятся к полупрофессиональной категории — их можно приобрести и держать в наборе, но стоит учитывать, что в повседневной практике применять такие специфические приспособления не приходится. Они пригодятся любителям поработать с мебелью, специалистам по столярному плотницкому делу, для сборки дверей.

    Набор обычных и победитовых сверл стоит иметь в доме постоянно, причем, чем больше будет вариантов диаметра, тем лучше. В квартире с бетонными стенами без победитового сверла обойтись крайне тяжело. Насадки для перфораторов и ударных дрелей рассматриваются в двух вариантах — профессиональные для строителей и ремонтников с мощными перфораторами и для домашнего применения, рассчитанные на работу с дрелью расширенной функциональности.

    Угловые адаптеры для сверления в труднодоступных местах

    В этой группе приспособлений чаще всего встречаются редукторы — шестереночные и фрикционные узлы, изменяющие угол вращения за счет использования дополнительного механизма и собственного патрона под сверло. Это своего рода удлинители, которые устанавливаются на дрель и удерживают сверло в своем патроне, давая возможность пробраться в узкие места.

    Тут стоит задуматься о выборе приспособления по возможностям.

    Оптимальным вариантом будет насадка с переменным углом, практически универсальная, которая стоит несколько дороже фиксированной, но дает возможность пробраться куда угодно. Для пользования таким редуктором потребуется дрель повышенной мощности и хорошим крутящим моментом, но для человека, который все домашние работы выполняет сам, приспособление может стать хорошим помощником.

    Режущие насадки на электродрель

    В этой категории можно найти как минимум два варианта конструкции и возможностей использования приспособлений для электродрели — классические ножницы для работы с листовыми материалами и так называемые “сверчки”, позволяющие делать ровные разрезы и сверлить широкие отверстия.

    Читайте также:  Определение скрытой проводки
    Насадка-ножницы

    Ножницы уверенно работают со сталью до 3 мм толщиной, ими можно кроить листы поликарбоната, алюминиевые профили, пластик, кровельные материалы. Насадку выбирают по усилию, диапазон для выбора широк, причем инструмент может быть приспособлен к профессиональной мощной дрели и к домашней машине.

    В частном доме или гараже такое приспособление не помешает мастеру-любителю, потому что работа с листовыми материалами всегда актуальна. Мощные ножницы потребуют приобретения и дрели с соответствующими параметрами.

    Насадка-сверчок или высечные ножницы

    Профессиональное приспособление для работы с листовыми и кровельными материалами, способное резать листовую сталь толщиной в 1,5 мм, нержавейку до 1,2 мм, пластик, алюминий и медь до 2 мм. Главное достоинство вырубных ножниц типа “сверчок” — возможность точного раскроя листа и сверления отверстий среднего и большого диаметров.

    Инструмент незаменим для мастеров-кровельщиков, которым важна не только точно и аккуратность, но и высокая скорость работы. Для использования сверчка нужны определенные навыки.

    Стоит ли покупать или держать в домашней мастерской такое приспособление?

    Только при условии, что вы умеете им пользоваться, и сам инструмент — качественный и дорогой. Сверчок низкого качества не даст эффекта хорошей резки, а пользоваться им придется лишь время от времени. Сверчок дает возможность выполнять художественную резку листовых материалов.

    Полировочные и шлифовочные инструменты для электродрели

    Эта категория состоит из двух больших разделов — инструменты для полировки и шлифовки. По форме эти инструменты могут быть разными, поскольку могут применяться для работы по поверхности, обработки отверстий и доводки швов. В зависимости от назначения выбирается и материал инструмента.

    Оснастка для полирования

    Изготавливается из войлока, фетра, шерсти и поролона, наждачной бумаги. Предназначен для приведения поверхностей, отверстий и швов в конечное гладкое состояние, придания эффекта блеска.

    К профессиональным инструментам следует отнести насадки для обработки отверстий и полировки дисков — самые дорогие, позволяющие доводить до технологически необходимого состояния различные отверстия, в том числе и в деталях корпуса автомобиля.

    Насадки этого типа выбирают по основному назначению и размерам. Для домашней мастерской вполне достаточно полировочной щетки для обработки поверхностей и швов. Стоит приобрести щетки трех размеров и степеней жесткости, чтобы иметь возможность обрабатывать поверхности из разного материала. Наиболее распространенная насадка для полировки делается из фетра средней жесткости.

    Оснастка для шлифовки

    Эти насадки различаются по конструкции и основному материалу на:

    • абразивные фибровые диски с установкой на опорную тарелку;

    • лепестковые головки из наждачной бумаги;

    • твердосплавные фрезы для работы по особо прочным материалам с высокой точностью;

    • шлифовальные камни для обработки кромок, швов, отверстий;

    • абразивно-полимерные щетки для удаления загрязнений с поверхности металла, дерева, камня и других материалов.

    Можно заметить, что в группе инструментов есть исключительно профессиональные изделия — это фрезы из специальных твердых сплавов (они же шарошки) и штоковые шлифовальные камни. Их применение на бытовом уровне практически бессмысленно.

    В домашней мастерской и гараже стоит иметь набор из лепестковой и нескольких нейлоновых щеток, абразивные круги с несколькими размерами зерна. Очень важная деталь — приобретая такие приспособления нельзя забывать, что они подвержены быстрому износу. Стоимость их как правило невысока.

    Насадки-венчики

    Представлены всегда в широком выборе. Эти инструменты имеют разнообразную форму и размеры, так как предназначены для перемешивания сухих, жидких и вязких смесей. Венчики как правило недороги, но выбирать их следует с учетом предстоящей работы — сломать насадку можно, применив к излишне вязкому раствору.

    Инструменты с характерными вертикальными деталями подходят для работы с сухими смесями, спиралевидные и сложные насадки рассчитаны на перемешивание растворов различной плотности.

    Для масштабных строительных работ лишь дрелью с венчиком будет не обойтись, в таком случае лучше использовать строительный миксер.

    Насадки-насосы для электродрели

    Это наиболее специфичная группа приспособлений — такой насадкой можно пользоваться для перекачки жидкостей и растворов, но при условии, что вы располагаете мощной дрелью. Производительность насоса выбирают по ситуации, поэтому говорить о конкретном применении крайне сложно.

    Ценовой разброс в этой группе очень широк, потому что насосы выпускаются и российскими, и китайскими, и европейскими производителями. Покупать ли насос-насадку для дрели в домашнюю мастерскую, сказать сложно. В частном доме и на даче он может понадобиться в аварийных ситуациях, но нельзя забывать о том, что время непрерывной работы мотора дрели ограничено, и насос придется периодически останавливать.

    В завершение обзора обязательно отметим, что при выборе насадок необходимо учитывать конструкцию, мощность и функциональность дрели, собственные навыки обращения с инструментом и необходимость строго соблюдать меры безопасности!

    Рейтинг
    ( Пока оценок нет )
    Понравилась статья? Поделиться с друзьями:
    Добавить комментарий

    ;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
