Строительство домов своими силами набирает популярность за последние два десятилетия. Это происходит из-за появления современных строительных материалов, упрощающих процесс, а также разработки новых технологий, позволяющих строить при помощи обычного – не специализированного – инструмента. Чертежи каркасных домов создаёт сам будущий владелец, руководствуясь особенностями участка и своими нуждами. Но типовые схемы в большом количестве можно скачать в интернете.

Теория каркасного строительства

Возведение домов всегда начинается с подготовительных действий:

  • анализа участка – строения почвы и особенностей поведения грунта;
  • проектирования здания – фундамента, расчёта самих конструкций, составляющих элементы будущего дома;
  • формирование необходимой документации – чертежей, технологических карт;
  • согласования бумаг перед началом строительства в разрешающих органах.

Основная особенность каркасного домостроительства заключается в использовании для основы элементов стен и перекрытий – бруса и металлопрофиля. В качестве наполнения – разные утеплители (минвата, пенопласт), которые закрываются изнутри и снаружи различными панелями – деревянными, металлическими, пластиковыми или комбинированными. Конструкция постепенно монтируется на фундаменте и параллельно обшивается – с внутренней стороны и с внешней. Это позволяет возводить здания небольшим бригадам рабочих – от двух человек, а также не использовать строительную технику – всё делается вручную.

В результате владелец может получить уникальное строение с необходимыми ему свойствами, что зависит от назначения здания, местного климата и финансовых возможностей.

Плюсы и минусы каркасных домов

В большинстве стран мира каркасное строительство становится всё более популярным с каждым годом. Тому есть несколько причин:

  • общая стоимость квадратного метра – самая низкая среди всех прочих способов строительства. Дешевле только картонные дома или палатки;
  • универсальность: возможность адаптировать постройку под жаркий и холодный климат, а также возводить простые хозяйственные домики;
  • простота обслуживания – не требуется частое обновление фасадов, а ремонт производится так же легко, как и возведение;
  • высокая скорость строительства – даже небольшая бригада из 2-4 человек может создать стандартный дом за 3-6 месяцев;
  • малая теплоёмкость стен и горизонтальных перегородок – упрощает процесс отопления, себестоимость которого будет минимальной;
  • неплохая звукоизоляция – при условии применения надлежащих материалов для утепления;
  • каркасные дома самые безопасные – это касается и экологии, и сейсмоустойчивости. Постройки способны выдержать подземные толчки до 8-9 баллов.

Отдельно следует уточнить, что при необходимости можно возвести такой дом, который можно быстро разобрать, перевезти на новое место и снова собрать. Такую мобильность обеспечивает только каркасная и каркасно-модульная схемы строительства.

Важно! Часто, возможна подготовка под строительство дома фундаментов средней или малой глубины – вес конструкции невелик, поэтому, если позволяет грунт, допускается применение простых и легких типов оснований. Но для этого необходимо тщательно изучить местность. Некоторые типы почв требуют создания капитального фундамента, иначе дом деформируется или полностью разрушится со временем.

Но есть и отрицательные моменты:

Для снижения гулкости всей конструкции придётся закладывать в стены тяжёлые виды утеплителей – для дачи это не очень актуально, но дом, который предназначен для постоянного проживания, потребует это сделать.

Надёжный каркасный дом можно возвести лишь после скрупулёзных расчётов. Без соответствующего образования составить правильные чертежи очень трудно, поэтому рекомендуется обращаться к профессионалам. Это потребует выделить часть бюджета для заказа проектной документации, но зато даст гарантию, что дом не развалится через год-два.

Типы фундаментов (кратко)

После анализа типа грунта следует понять, какой вид основания подходит для каркасного дома. Фундамент – важнейший элемент, который впоследствии практически невозможно изменить, от правильности его расчёта зависит надёжность всей постройки. Специалисты руководствуются при разработке оснований зданий СНиП 2.02.01-83.

  • ленточный – рекомендуется для тяжелых домов, а также тогда, когда в доме будет оборудован погреб. Особенности: подошву основания делают на 20-30 см ниже, чем расположен промерзающий грунт. Можно использовать как заливку раствором, так и готовые блоки, что ускоряет процесс постройки;
  • монолитный (плитный или плавающий) – в виде единого элемента. Такой тип годится для небольших и лёгких домов на нестабильных грунтах;
  • столбчатый – делают под малыми и средними постройками. Отличается от ленточного меньшим расходом стройматериалов: столбики устанавливают под несущими стенами и важными узловыми соединениями – то есть, там, где нагрузка будет максимальной. После внедрения столбов в землю их обвязывают балками;
  • фундамент на винтовых сваях – основывается на стальных элементах, которые вкручиваются в землю. Хорош для неровных участков, так как позволяет устанавливать сваи на разную глубину, а за счёт их верхних концов основание (система балок) подгоняется под нужный уровень;
  • шведская плита – состоит из нескольких слоёв: песок, слой пенополистирола, арматурный каркас. Коммуникации допускается проводить внутри;
  • комбинированные типы – рекомендуются для использования на нестандартных грунтах, часто их предпочитают частные строительные фирмы. Плюс таких фундаментов в том, что можно получить уникальное основание под конкретный вид почвы, а также снизить расходы, применяя разные материалы.

Стандартный фундамент – прямоугольник со сторонами 6х6 метров, 6х8 или 6х4. Для возведения потребуется отдельный чертёж.

Начало работ: расчёты, подготовка чертежей

До проектирования строения нужно пошагово определиться со следующими моментами:

Шаг 1. Назначение дома – например, для нежилой постройки возможно не потребуется утепление, стены будут тоньше.

Шаг 2. Отопление – его тип (отдельная котельная или запитанное от уже существующих коммуникаций), расход тепла из расчёта на жилую площадь (чем больше комнат, тем более дорогим будет их прогрев), устройство дымохода.

Шаг 3. Количество проживающих – от этого зависит число этажей и спален.

Шаг 4. Какие материалы будут использоваться – часто применяют изделия из древесины, так как они есть во всех регионах, но важно понимать, что длинные элементы (свыше 6 метров) приобрести не удастся. Например, балки для обвязки фундамента придётся стыковать. Это потребует соответствующего опыта.

Шаг 5. Расположение коммуникаций в здании – наружное или внутреннее. В первом случае обслуживание трубопроводов и электропроводки облегчается, но портится внешний вид помещений. Во втором – при необходимости ремонта придётся разбирать обшивку.

Читайте также:  Размеры чердачной лестницы и ее виды

Шаг 6. Нахождение санузлов, кухни и прочих хозяйственных помещений – их стараются сгруппировать поблизости друг с другом – чтобы облегчить разводку труб.

Шаг 7. Планировка – самый трудный этап для будущих хозяев. От грамотного расположения помещений зависит комфорт, а произвести изменения после строительства будет сложно. Рекомендуется использовать компьютерное 3D-моделирование – это даст возможность наглядно убедиться в правильности решений.

Шаг 8. Балконы и лоджии – делают, если строение (как минимум) двухэтажное. Элементы также следует заранее предусмотреть и рассчитать.

После этого следует определиться с размерами. Они зависят от величины участка и его качества. Если ландшафт имеет сильные перепады по высоте, это придётся заранее исправлять.

Пример: дом 6х6 с мансардой. Типовые проекты и чертежи

Одноэтажный дом 6х6 – одно из лучших решений для средней семьи из 2-3 человек. Такие проекты часто выбираются для возведения в частных садоводствах, дома пригодны для отдыха и сна в летние дни. Чертежи для одноэтажных домов 6х6 способен создать практически любой владелец участка.

  • экономия стройматериалов;
  • компактность;
  • простота и высокая скорость возведения.

Один из вариантов (общий план):

  1. Первый этаж – кухня, ванная и туалет.
  2. Второй этаж – спальни.
  3. Фундамент – облегчённый из винтовых свай.

Планировку этажей можно выбрать в зависимости от назначения дома. Такие дома некоторые опытные строители создают даже в одиночку.

Видео — Каркасный дом 6х6 своими руками

Дома 6х4

Проекты 6х4 также компактны, но для большой семьи не пригодны. Часто используются для постройки летних дач, охотничьих домиков или для хозяйственных нужд.

Главная черта – максимально быстрая возводимость, если выбран одноэтажный дом. Строения также мало весят, на устойчивых и стабильных почвах потребуют самого простого фундамента.

Видео — Чертежи каркасной бани 6х4

Проекты 6х8

В таких постройках комфортно будет уже 3-4 жильцам. Есть проекты двухэтажных и одноэтажных домов. В верхней части располагается мансарда или чердак, это не считается третьим этажом.

Выбор планировок многообразен. На первом этаже можно предусмотреть гостиную, санузел, кухню и небольшое хозяйственное помещение. На втором – спальни и комнаты для гостей. В мансардном помещении – мастерскую, тренажёрный зал, или дополнительные комнаты.

Узлы каркасного дома

Фундамент – основа любого строения. Тип выбирается в зависимости от почвы, климата, веса будущей постройки.

Стены имеют вид пирога – несколько слоёв разных материалов, укрепленных внутри каркаса и обшитые панелями. При этом, для предотвращения попадания влаги снаружи (плюс – защита от ветра), а также для недопущения накапливания конденсата внутри стенок, обязательно руководствоваться правилами: с наружной части дома натягивается ветрозащита, а со стороны помещений – парозащитная плёнка. В результате «начинка» пирога, представленная утеплителем, будет «дышать», но не намокнет и не потеряет своих свойств.

Вертикальные перекрытия и внутренние стены – тоже состоят из нескольких слоёв. Но тут утеплитель можно либо совсем не укладывать, либо совмещать с звукоизолирующими материалами.

Цены на теплоизоляционные материалы

Дымоход – его устройство зависит от типа котельной и от её расположения. Некоторые современные котлы допускают вертикальную конструкцию трубопроводов – тогда его можно вывести через ближайшую от котла стену. Но некоторые виды котельных потребуют вертикального устройства. Тогда придётся включать в проект и его. Важно, что верхняя часть будет пересекать скат крыши, для монтажа необходимо провести тщательные расчёты.

Крыша – состоит из стропильной системы, обрешетки (внутренней и внешней), утеплителя и обшивки. То есть так же имеет вид пирога.

Расчёт конструкции важно производить учитывая:

  • положение дома и его высоту – для уменьшения эффекта «паруса»;
  • климат в регионе, особенно влияние ветров;
  • используемые материалы – одной из ошибок, с которой сталкиваются владельцы, считается установка не просушенных деревянных элементов. В результате этого со временем конструкцию «ведёт» (из-за перепадов влажности), деформация приводит к разрушению узлов, а иногда и всей крыши.

Поиск стандартной документации

В сети интернет есть много чертежей типовых строений, относящимся к каркасным домам. Но полный комплект документации для начала работ придётся готовить самостоятельно. Особенно это касается случаев, когда решено возводить четырёхэтажный дом. Тогда придётся проводить строительную экспертизу в обязательном порядке.

Чертежи на заказ – как найти инженерную компанию

Самый простой способ подготовки документации – обращение в строительную контору. Конструкторы предложат базовый проект, после этого заказчик внесёт в него необходимые изменения и поправки, которые могут касаться:

  • планировки;
  • числа этажей;
  • дополнительных элементов (дымоход, балкон, лоджия);
  • строительных материалов.
  • Конструктор учтёт пожелания заказчика и создаст необходимую документацию.

Обратите внимание! Если дом решено строить самостоятельно, то рекомендуется сделать дополнительно: эскизы, планы, 3D-изображения для лучшего понимания устройства конструкций.

Самостоятельное создание чертежей

Подготовить чертежи каркасного дома своими руками можно двумя способами:

  1. Вручную – на бумаге, используя чертёжные инструменты.
  2. При помощи специального программного обеспечения на ПК.

При выборе первого варианта нужно учесть, что профессиональные строители, если они будут заниматься возведением, лучше понимают документацию, которая выполнена по строительным нормативам.

Использование программ

Чтобы сделать чертёж дома на ПК не обязательно приобретать дорогостоящие профессиональные программы – для этого имеются бесплатное (или недорогое коммерческое) ПО для начинающих. С его помощью можно создать не только наглядные чертежи, но и 3D-модели для лучшей визуализации.

Частые ошибки

Во время проектирования неопытные владельцы участков допускают ошибки:

Начинают стройку без проекта – часто это заканчивается лишними затратами. Без чёткого планирования невозможно рассчитать, сколько материала потребуется для изготовления того или иного узла, элемента. При этом не учитываются локальные нагрузки, действующие на важные точки здания. Это может окончиться трагедией – дом деформируется и рухнет.

Неправильный расчёт общих размеров по отношению к толщинам стен и перегородок. Многие забывают, что стены состоят из нескольких слоёв, в результате схема оказывается неверной.

Читайте также:  Самодельный электрический резак пенопласта

Ненадлежащий расчёт конструкций. Иногда планируют устройство чрезмерно мощного фундамента под небольшой домик, а иногда – наоборот – двух или трехэтажное строение делают из слишком тонких или некачественных элементов (металлопрофилей, досок, брусков). В первом случае впустую тратятся значительные средства, а во втором – возникает риск обрушения дома.

Ответственные узлы строят из сырого дерева – через год из элементов выйдет влага, а затем древесина будет деформироваться. В лучшем случае всю постройку перекосит и потребуются значительные переделки.

Рекомендации

Строительство из древесных материалов без предварительной антисептической обработки недопустимо – даже в самом правильно спроектированном каркасном или обычном деревянном доме неизбежно будет выпадать определенное количество конденсата на разделах (границах) сред, которых в каркасных домах гораздо больше, чем в постройках из традиционных массивных материалов. Увлажненное дерево, содержащее в своей структуре органические элементы (полисахариды), становится отличной питательной средой для различных форм микрофлоры и микрофауны, представители которой легко могут разрушить волокна древесины за небольшой (1-2 года) промежуток времени.

Цены на средства для защиты древесины

Важно, что для обшивки каркаса используются материалы, способные нести нагрузки. Например, ОСП должны быть конструкционными и предназначенными именно для производства наружных работ.

Утепление пирога вертикальных каркасных стен допускается лишь жесткими плитами строительного утеплителя. Засыпные и рулонные материалы из-за усадки и перемещения вниз со временем могут использоваться только на горизонтальных частях или в кровлях с уклоном до соотношения 1:5.

При использовании экономичных версий плит утеплителей малой плотности рекомендуется для предупреждения сползаний закреплять каждый ряд плит распорками между плитами. Такое решение сделает конструкцию более дорогой, увеличит теплопроводность стен, поэтому выгодно использовать качественный утеплитель более высокой плотности. Размер проемов между стоек каркаса не должен превышать поперечный размер плит утеплителя – 600 мм. Еще лучше, если размер проема уменьшен до 590 мм, чтобы исключить щели между стойками и плитами утеплителя. Нельзя заполнять стены обрезками утеплителя – будет много щелей.

В качестве итога

Любое строительство немыслимо без создания проектной документации, куда входят чертежи здания, планы, перечень деталей, смета. Важно понимать, что собирать упомянутую документацию придётся всегда, за исключением случаев, когда строительство осуществляется на территории садоводства или дачного участка. Иначе разрешение на строительство не выдадут, а дом будет считаться незаконной постройкой. В результате этого власти могут его снести.

Также, обратите внимание на удивительные проекты домов в стиле шале.

Разработку чертежей лучше всего поручить либо специализированным инженерным конторам, либо частникам, если они обладают необходимой квалификацией. Первый вариант предпочтительнее, так как фирма даёт гарантии на работу, а в большинстве случаев предлагает дополнительные услуги по согласованию проекта.

Если же стройка будет происходить на даче, то чертежи можно составить самостоятельно. Для этого лучше использовать специальные программы для ПК, которые упрощают работу, не требуют навыков профессионального инженера. Главноеаккуратность и внимательность.

Рабочие чертежи каркасного дома

Устройство каркасного дома

Разрез каркасного дома

Разрез каркасного дома на примере проекта КД-29, приведена схема и технология строительства каркасного дома. Почти все проекты имеют данную конструкцию. Данная схема зарекомендовала себя, как надёжная, но простая и удобная в сборке. Весь вес крыши приходится на центральную и боковые нефронтонные стены, которые стоят на фундаменте. Второй этаж собирается с перекрытия второго этажа. Наглядно, с этапами строительства можно ознакомиться, скачав инструкцию по строительству каркасного дома.

Планы и чертежи сборки фундамента

Комплект рабочих схем и узлов к проекту, содержит: полный чертёж с размерами мест установки анкеров, продухов рабочей арматуры и хомутов, объем бетона и количество арматуры. Технологию и способ экономной сборки опалубки для использования её в последующем для стоек каркаса и обвязок. При свайном фундаменте к проекту идёт также описание и свайное поле со всеми размерами установки свай д108мм и обвязкой швеллером для гарантированной надёжности свай. При желании по месту возможна обвязка свай брусом или доской на ребро по оголовкам.

Стена каркасного дома

Комплект рабочих схем и узлов к проекту, включает: размеры до начала стоек с двух сторон в см., включая проверочные размеры между стойками, места установки укосин, размеры проёма окна/двери и его усиления, планы последовательности и места установки листов OSB (ОСП) снаружи, также все планы, где необходимо, содержат комплектовочную ведомость, комментарии и технологию соединения стоек в углах, по технологии тёплый угол, и схему примыкания внутренних стен. Обратите внимание, что мы специально отказались от гостовского оформления чертежей, чтобы убрать лишние шапки и подписи, и сделать чертежи на всю страницу. Также, они выполнены в цвете и в сантиметрах, для удобства работы при строительстве.

Фронтон каркасного дома

Комплект рабочих схем и узлов к проекту, включает: размеры до начала стоек в см. и обрешётки крыши, высоту стоек, включая проверочные размеры между ними, места установок окон, размеры окна и его усиления, планы последовательности и места установки листов OSB (ОСП) снаружи, также, все планы содержат комментарии и технологию раскладки крепления Ондулина, обрешётки, свесов и устройства паро- ветро- защиты (кровельного пирога).

Сравнение: Обычный чертёж и наши чертежи

Для удобства и скорости работы, мы не стали, как это делают все, делать отдельную комплектовочную ведомость на весь дом, так как работать по ней крайне неудобно. Представьте, как собирать дом, если для того, чтобы собрать перегородку длиною всего метр-два, вам придётся искать её комплектность в книге из почти ста! листов. Чтобы у вас не было таких проблем, мы, все необходимые материалы и их точные размеры, указали непосредственно на странице, где нарисован тот объект, который вы будете собирать в настоящее время, вам не придётся тратить уйму времени, чтобы найти и рассчитать, что вам нужно, всё указано на схеме – просто и удобно. В любом случаие, ещё дополнительно идёт смета к проекту.

Читайте также:  Планировка двухкомнатной квартиры (41 фото): распашонка и друге виды расположения комнат в 2-х комнатной квартире в панельном доме, типы планировки в «новостройках»

Узлы: Схемы крепления и разметки

К каждому нашему проекту идут не только чертежи и схемы, описания и пояснения, а конечно ещё и узлы, это сильно облегчает и ускоряет процесс правильного строительства. Ниже, первая страничка узлов и схема разметки от проекта кд-1. Так как, это проект небольшого дома, то узлы поместились на двух страницах. Первая, это основные узлы и схема сборки стен с пояснением по разметке. Вторая страница в проекте, это узлы внутренних перегородок, схема и способ впиливания укосин, схема и способ быстрой разметки. А также, на второй странице показан способ и метод утепления перекрытия между этажами, пола первого этажа и т.д.

Инженерные сети

Комплект рабочих схем и узлов к проекту, содержит: схему прокладки и количество оконечных устройств электрики (розетка, выключатели, автоматы защиты и тд и тп), принципиальную схему и вариант установки сантехники для первого/второго этажа, а также вариант устройства дренажа и вентиляции с естественным побуждением с описание минимально желаемого устройства согласно норм и правил на одноквартирные дома.

Подробнее об узлах по технологии KarkasDom, можно прочитать в статье Все узлы каркасного дома.

Все наши проекты обладают множеством достоинств:

1. Проекты разрабатываются под размер материалов из магазина, чтобы пришлось как можно меньше резать и не оставалось обрезков.

2. Также, еще на этапе эскизного проекта подбирались плиты OSB, с учетом наиболее популярных размеров, которые чаще всего есть на складе строй базы.

3. Кровля самая простая в исполнении – двускатная. А это значит, не придется резать Ондулин или металлочерепицу, чтобы сформировать ендовы. Нет дополнительных кровельных элементов, которые удорожат кровлю, а также, нет потенциально опасных мест, которые могли бы протекать.

4. Все проекты сделаны по районированию: Зона 2, СПб и ЛО, что подходит для их строительства по снеговой и ветровой нагрузке в большей части России.

5. Обычно прямоугольный дом. Это самая энергоэффективная и удобная форма дома.

6. Все дома достаточно просты в строительстве, благодаря отсутствию лишних выступов стен.

7. Все размеры указаны в сантиметрах и имеют оригинальное исполнение чертежей и схем.

8. В проектах домов нет ни одной дорогостоящей клееной или двутавровой балки.

9. Габариты дома выбираются для максимальной экономии строй материалов.

10. Стояки, обычно, собраны в одном месте с вентиляцией.

11. Удобная лестница.

Так как все чертежи и планы мы не можем разместить на одной странице то зайдя в раздел, Наше предложение мы можем предложить вам бесплатно все сметы для расчёта во сколько вам обойдётся дом по ценам вашего региона, все планы, чертежи и технологии с подробным описанием, что и как делается и для чего. В общей сложности более 100 страниц цветных чертежей, описаний и комментариев для удобства, скорости и качества работы.

Смотрите в разделе “Видео”, это и многие другие видео по строительству каркасных домов:

Kd.i: Проекты KarkasDom.info

Технология строительства каркасных домов
Технология строительства каркасных домов – это некий свод правил, соблюдая который вы сможете быстро и качественно своими руками построить правильный дом, чтобы в последствии избежать лишних затрат на переделку или перестройку.

Поэтапное описание строительства каркасного дома
Описание строительства каркасного дома – это подробный рассказ о строительстве каркасного дома своими руками в который мы добавили большое количество фотографий по каждой стадии строительства, будь то строительство фундамента, возведение каркаса, наружная и внутренняя отделка, утепление и тд.

Фундамент
Фундамент – это основа любого дома, поэтому мы посветили этому огромный раздел, в котором постарались доходчиво рассказать как самому сделать хороший фундамент, предоставили подробные описание по выбору типа фундамента: лента, плита или столбчатый, а так же расчёты по глубине промерзания, по грунтам, уровню грунтовых вод и тд.

Плюсы и минусы каркасных домов
Плюсы и минусы каркасных домов – как и в любой технологии и у каркасных домов есть сильные и слабые стороны. Для этого мы сделали специальный раздел, в котором постарались честно рассказать о всех преимуществах и недостатках каркасной технологии, для честности построили каркасный дом соблюдая все технологии и живём в нём, поэтому рассказ будет из первых уст и без прикрас.

Чертежи каркасных домов

Построить частный дом с мансардой или без нее своими руками, от дачи, предназначенной для сезонного проживания, до капитального коттеджа может каждый. Особенно, если речь заходит о возведении каркасного коттеджа 4 на 6 метров. Они представляют собой сложный конструктор для взрослых, и выполнить качественную сборку можно только в том случае, если имеется точная и подробная инструкция. Таковыми документами в индивидуальном малоэтажном строительстве являются чертежи каркасных домов.

Чертеж каркасного дома с указанием всех размеров

Это объемный пакет бумаг, в которых содержится исчерпывающая информация о ходе работ, порядке монтажа конструкций, подробная инструкция выполнения тех или иных действий. Даже стоимость дома не станет для вас сюрпризом, так как проектная документация содержит детальную смету, учитывающую все материалы, необходимые для сборки каркасника.

Комплектация чертежей каркасных домов

Чертежи каркасных домов — это объемный документ, содержащий более 100 страниц с детальными планами, схемами и подробными инструкциями.

Пример одной страницы комплектации чертежа каркасника

Подробная инструкция по монтажу каркасного дома своими руками

Ее могут читать как профессионалы, так и частные строители, не имеющие специального образования и огромного опыта. Но все же для достижения качественного результата разбираться в теме хотя бы немного стоит. Здесь представлена вся спецификация, указана последовательность работ, примерные сроки, требующиеся на выполнение каждого этапа строительства.

Как выполнить паро-, влаго- и ветрозащиту, какие ГОСТы и СНиП действуют в той или иной ситуации, по какому принципу выбираются оконные и дверные конструкции — это все присутствует в прилагаемой инструкции. Также там есть общие рекомендации, касающиеся возведения всего одноэтажного дома целиком, с мансардой или без нее.

Читайте также:  Почему запотевают пластиковые окна на лоджии

Проект одноэтажного каркасного дома с мансардой

Руководство по возведению фундамента

Здесь можно найти рабочие чертежи и узлы, необходимые при обустройстве фундамента. Дательная инструкция по обустройству фундамента будет содержать не только нужные размеры и глубину залегания, но и информацию, как правильно выставить опалубку фундамента с минимальными временными и денежными затратами.

Просчет количества арматуры, ее типа, способы вязки, с включенной схемой сборки, содержащей продухи и анкера. Данные о том, как крепится нижняя обвязка к фундаменту, тоже должны присутствовать в этом разделе и подробно отвечать на вопрос.

Руководство по сборке каркасного дома

Самая объемная часть документации, так как содержит информацию по выполнению основной части работы.

Схема устройства каркасного дома

Детальные планы расстановки стен также присутствуют в документе, предлагают или типовое оформление пространства, или дизайнерский проект планировки, согласованный с заказчиком.

Обустройство крыльца также входит в эту часть проектной документации. Предусматривается общая конструкция, разрабатывается вариант конструкции кровли, ограждения, подъема. При строительстве одноэтажных дачных домиков с пятном застройки 6 х 6 или более основательных строений 6 х 9 с мансардой рабочая документация комплектуется всеми необходимыми элементами, в том числе оконными конструкциями.

Планировка каркасного дома с мансардой 6 x 9

По такой же схеме возможно возведение щитового дома. Классический каркасник собирается на месте, его основа — это отдельно выставленный каркас из бруса, который зашивается уже после завершения выставления скелета. Технология сборки щитового каркасного дома 6 на 6 метров немного отличается. На готовый фундамент выставляются основные маячки и монтируются крепежные элементы.

Процесс возведения каркасного коттеджа на фундаменте

В зависимости от проекта подбирается и толщина стен, от 170 мм до 270 мм. Это обеспечивает необходимый уровень теплоизоляции и не допускает бессмысленного перерасхода строительного материала. В качестве утеплителя используются минвата, для внутренней отделки — гипсокартон, а наружной — osb плиты. Крыша выполняется из металлочерепицы. Но любой типовой проект и планировка крыши дома может быть изменен согласно пожеланиям клиента.

Руководство по прокладке и монтажу инженерных коммуникаций

Электрика, газопровод, канализация, водопровод — все это неотъемлемые атрибуты современного благоустроенного частного дома. От своевременности и правильности выполненных работ по их монтажу будут зависеть не только комфортные условия эксплуатации объекта, но и надежность, и безопасность всего строения.

Сколько розеток и выключателей потребуется разместить в будущем доме, где лучше их разместить, какая автоматика нужна для бесперебойного и безопасного функционирования дома, а так же, как правильно сделать электрику на кухне и в санузлах, — ответы на все эти вопросы можно получить в этом разделе. Кроме общих рекомендаций, в обязательном порядке присутствуют детальные рабочие планы и схемы прокладки электрики и ее подключения.

Эти же принципы касаются обустройства сантехники водоснабжения, канализации, а также вентиляции.

Прокладка инженерных коммуникаций в каркаснике

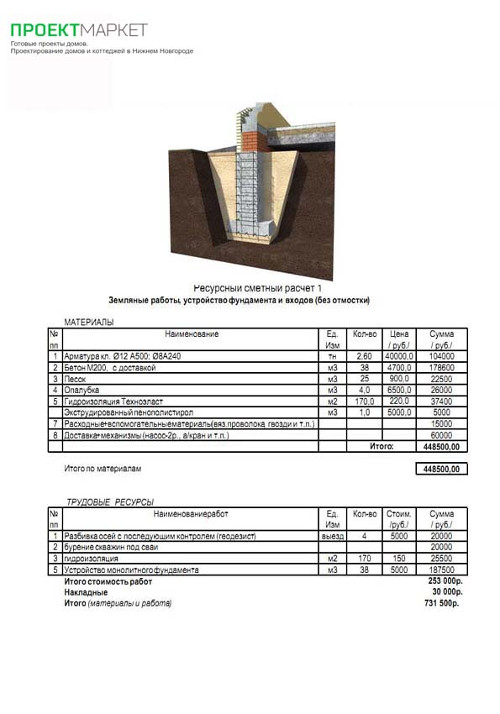

Смета каркасного дома

Самая большая опасность при начале строительства собственного одноэтажного дома, будь это дачный домик 6 х 6 или более серьезная конструкция и планировка коттеджа 6 х 8 — это неправильно рассчитать бюджет стройки, не учесть всех необходимых материалов. В лучшем случае процесс затянется на неопределенный срок, в худшем, вообще, заморозится и продолжать работы станет невозможно.

Чтобы избежать такой ситуации при строительстве дома своими руками, необходимо заказывать проектную документацию у профессионалов. Кроме детальных схем и чертежей, каждый проект комплектуется подробной сметой. В таком документе указывается, сколько и какого материала понадобится на каждом этапе строительства в метрах, штуках, упаковках, килограммах, а также диапазон цен.

При поэтапном строительстве можно не тратить деньги на закупку материала на весь дом сразу. Приобретать можно будет постепенно тот его объем, который требуется прямо сейчас.

Это удобно с точки зрения доставки, разгрузочных работ и хранения. Особенно актуален такой порядок работ для тех, кто занимается строительством на садовых участках. В ограниченном пространстве возвести дом 6 х 8 или 6 х 9 можно, а вот расположить все стройматериалы сразу, да еще защитить от атмосферных осадков практически невозможно.

Что такое хороший проект

Хороший проект — это подробные рабочие чертежи, планы и схемы, предусмотренные для каждого этапа строительства дома.

Готовый проект дома К-210

Адаптация фундамента

В проектах домов, размещенных на нашем сайте наиболее распространены 3 варианта фундамента:

– железобетонная монолитная плита

– железобетонный ленточный фундамент (монолитный либо из блоков ФБС)

– свайный фундамент ( буронабивные сваи или забивные сваи с монолитным железобетонным ростверком)

Если у вас выполнены геологические изыскания для участка застройки, наши инженеры готовы выполнить проверочный расчет-анализ фундамента (в выбранном вами проекте дома) с целью определения рационального варианта фундамента.

На основе этого расчета сотрудники нашей компании могут скорректировать существующее проектное решение фундамента, либо запроектируют новый, наиболее эффективный и экономичный вариант фундамента.

Паспорт проекта

Для чего нужен:

  • для получения разрешения на строительство; в нем указаны основные характеристики дома, необходимые для инспектирующих организаций
  • для удобства получения технических условий на подключение к наружным сетям
  • данный комплект чертежей останется у вас после строительства, т.к. основные экземпляры документации как правило в процессе строительства теряют свой внешний вид. К тому же, имея на руках паспортпроекта в процессе строительства у Вас будут основные архитектурные чертежи, в то время как основные экземпляры строительных чертежей будут находиться у строителей.

Паспорт проекта состоит из следующих чертежей:

  • общие данные (перечень чертежей)
  • пояснительная записка, технико-экономические показатели
  • планы этажей с размерами комнат и площадями
  • фасады здания с отметками
  • разрезы здания с описанием конструкций (поперечный и продольный)

Стоимость – 5 000 руб. (срок подготовки 1-2 дня)

Смета

Для любого проекта, выбранного из нашего каталога, сотрудник нашей компании может выполнить сметный расчет стоимости строительства.

В смете будут учтены:

  • Стоимость основных и вспомогательных материалов
  • Стоимость оборудования для выполнения работ и специальной техники
  • Расчёт стоимости труда привлечённого к выполнению работ персонала
Читайте также:  Проекты и инструкция по созданию навеса для машины с хозблоком своими руками. Сараи с навесом, крыльцом, верандой

Стоимость работы – 15 000 руб. Срок 4-6 дней.

Генплан

Для чего нужен:

  • для получения разрешения на строительство

(с 2016 г. Получение разрешения на строительство является обязательным. Без разрешения на строительство Вы не сможете поставить построенный дом на кадастровый учет.)

Стоимость – 3 000 руб. (срок подготовки 1-2 дня)

Изменение цвета/рисунка отделки фасадов

Если Вам понравился один из проектов на нашем сайте, но не подходит его внешний вид – мы можем предложить вам:

  • изменить цветовое решение фасада
  • изменить материал отделки
  • 2-3 различных варианта рисунка фасада

Стоимость работы – 5 000 руб. Срок 3-5 дней.

Архитектурно-строительная часть

  • общие данные (перечень чертежей)
  • пояснительная записка,технико-экономические показатели
  • планы этажей с размерами комнат и площадями
  • фасады здания с отметками
  • разрезы здания с описанием конструкций (поперечный и продольный)
  • ограждающие конструкции и перегородки
  • фундамент. сечения, узлы, спецификация материалов
  • перекрытия. сечения, узлы, спецификация материалов
  • крыша. план кровли, план стропил. разрезы, сечения, узлы, спецификация материалов
  • кладочные планы этажей с размерами всех простенков, кол-во стенового материала
  • оконные и дверные перемычки
  • вентканалы, дымоходы
  • входные группы
  • ведомость проемов
  • архитектурные узлы
  • порядовка (разрез по стене)
  • лестница, геометрические размеры и узлы
  • объемы материалов

Инженерные сети

Отопление:

  • общие данные и указания
  • поэтажные планы системы отопления
  • аксонометрические схемы систем отопления
  • принципиальная схема котельной, подбор котла, чертежи оборудования котельной
  • спецификация оборудования

Водоснабжение и канализация:

  • общие данные и указания
  • поэтажные планы систем ГВС и ХВС
  • поэтажные планы систем канализации
  • аксонометрическая схема систем ХВС и ГВС , канализации
  • спецификация оборудования

Электроснабжение:

  • общие данные и указания
  • расчетная схема электроснабжения
  • планы этажей с электрооборудованием
  • поэтажные планы групповых сетей
  • планы этажей. освещение
  • молниезащита
  • схема уравнивания потенциалов
  • спецификация оборудования

Баня с верандой и печкой для барбекю – выбор места и материала, примеры планировки

Отправим материал на почту

  • С чего начинать – определяемся с типом бани
  • Где построить баню – грамотный подбор месторасположения
  • Выбор материалов для строительства бани и террасы
  • Оцилиндрованное дерево или брус
  • Пеноблоки
  • Кирпич
  • Терраса из плитки
  • Баня с террасой на свайном фундаменте
  • Варианты планировки бани
  • Одноэтажные бани
  • Двухэтажные бани
  • Банные коттеджи
  • Проекты бань с террасой и барбекю фото разных вариантов
  • Заключение
  • 1 комната
  • 1 санузел
  • 76² Общая площадь

  • 1 комната
  • 3 санузла
  • 147² Общая площадь

  • 1 комната
  • 15.3² Общая площадь

  • 2 комнаты
  • 2 санузла
  • 79² Общая площадь

  • 3 комнаты
  • 2 санузла
  • 166.4² Общая площадь

  • 2 комнаты
  • 2 санузла
  • 201² Общая площадь

  • 2 комнаты
  • 2 санузла
  • 72.3² Общая площадь

  • 1 комната
  • 1 санузел
  • 42² Общая площадь

  • 2 комнаты
  • 1 санузел
  • 65.7² Общая площадь

  • 1 комната
  • 1 санузел
  • 55.4² Общая площадь

  • 4 комнаты
  • 3 санузла
  • 420.78² Общая площадь

  • 2 комнаты
  • 2 санузла
  • 76.5² Общая площадь

  • 4 комнаты
  • 2 санузла
  • 109.5² Общая площадь

  • 1 комната
  • 15.3² Общая площадь

  • 2 комнаты
  • 1 санузел
  • 79.2² Общая площадь

  • 3 комнаты
  • 1 санузел
  • 95.1² Общая площадь

  • 1 комната
  • 1 санузел
  • 67.5² Общая площадь

  • 1 комната
  • 1 санузел
  • 24² Общая площадь
  • 4 x 6м Площадь застройки

  • 2 комнаты
  • 2 санузла
  • 78² Общая площадь
  • 8 x 7м Площадь застройки

  • 1 комната
  • 1 санузел
  • 33.6² Общая площадь
  • 8 x 6м Площадь застройки

Многие века баня была местом очищения тела и души. С годами менталитет людей менялся и теперь баню все чаще используют больше для отдыха, совмещая помывочные процедуры с приятным общением или приемом пищи. Именно поэтому все чаще бани строятся просторные с большими комнатами отдыха, а среди популярных планировок все больше предлагается проектов бани с террасой и барбекю.

С чего начинать – определяемся с типом бани

По типу конструкции выделяют следующие типы бань:

  • Встроенная – это совмещенная баня с домом, когда внутри дома выделяются помещения под парилку и моечную. В этом случае гостиная служит комнатой отдыха;
  • Отдельно стоящая – полноценная баня, выстроенная в виде отдельного здания с наличием всех необходимых помещений (парилка, моечная, предбанник и/или комната отдыха). Зона отдыха может быть вынесена на террасу, мансарду, или в беседку с барбекю.
  • Пристройка – небольшая по размерам баня, пристроенная к одной из стен дома.
  • Экономный вариант – маленькие бани с большой террасой или без, в основном выполняющие только функции парилки.
  • Баня-палатка – тип мобильной бани, идеальный вариант для активного отдыха на природе.

Где построить баню – грамотный подбор месторасположения

Любое строительство на приусадебном участке должно быть согласовано с соответствующими органами местными и районными органами управления. При размещении постройки на плане застройки следует учитывать расстояния от бани до остальных зданий вокруг, согласно санитарным нормам и правилам по застройке приусадебных участков и планирования жилых построек. Например, СНиП 30-02-97 устанавливает правила застройки приусадебных участков, в СП 11-106-97 уточняют расстояния от объектов, также содержит алгоритм оформления и согласования размещения построек на плане застройки.

Вот некоторые выдержки из них:

  • расстояние от бани до забора должно составлять не менее 3 м;
  • при наличии колодца на участке, расстояние от него до бани должно составлять не менее 12 м, чтобы исключить загрязнение колодезной воды;
  • от бани до дома расстояние должно быть не менее 8 м.

Из практических соображений баню лучше всего располагать на заднем дворе на возвышенности, чтобы облегчить вывод воды из моечной и парилки.

Выбор материалов для строительства бани и террасы

Традиционным вариантом при строительстве бани, несомненно, является дерево, но в последнее время бани также строят из пеноблоков и кирпича. У каждого из материала есть свои преимущества.

Оцилиндрованное дерево или брус

Натуральный, экологически чистый материал создает внутри бани комфорт и уют, придает дому величественный вид. Снаружи не требует отделки облицовочными материалами, так как сами по себе округлые или ровные формы дерева уже придают завершенный вид красивого деревянного дома.

Внутри при желании стены облицовывают вагонкой, используя доску лиственных пород дерева. Сосна или ель используется для отделки комнат отдыха и предбанника, так как использование их в парилке нежелательно, ведь при высоких температурах воздуха дерево выделяет летучие соединения смол.

Читайте также:  Почему нельзя красить стену в разных направлениях?

Пеноблоки

Пеноблоки являются дышащим материалом, как и дерево, но уступают последнему по теплоизоляционным свойствам. Поэтому бани из блоков необходимо дополнительно утеплять, хотя бы изнутри. Пеноблоки дешевле и легче по весу, а значит и в монтаже. Отделку внутри бани делают из деревянных облицовочных материалов, чтобы максимально приблизить обстановку и ощущения деревянной конструкции. Снаружи облицевать стены можно любым из следующих способов: обшить имитацией бруса или сайдингом, оштукатурить или отделать клинкерной плиткой.

Кирпич

Кирпич практически не используется в строительстве бань, так как является дорогостоящим материалом. Плюс к этому недостатку еще добавляется повышенная гигроскопичность, что требует тщательной гидроизоляции стен внутри бани.

Гигроскопичность – способность материала впитывать воду или водяные пары из воздуха.

Из положительных качеств кирпича можно выделить высокие огнеупорные свойства, отличные тепло- и звукоизоляционные характеристики.

Терраса из плитки

Когда строится баня с террасой из кирпича или блоков, основание террасы можно выложить плиткой, которая гармонично будет смотреться с общей облицовкой здания.

Баня с террасой на свайном фундаменте

Распространены проекты бани с комнатой отдыха и террасой на свайном фундаменте, так как вес деревянной конструкции намного легче монолитной или кирпичной, поэтому нет смысла заливать дорогостоящий монолитный фундамент. Еще один плюс свайного фундамента в том, что он во многом облегчает отвод воды из бани в канализацию.

Варианты планировки бани

Основными помещениями в бане являются парилка, моечная и предбанник. В зависимости от размеров бани при внутреннем планировании здания можно добавить санузел, комнаты отдыха, спальни и даже бассейн. Также проекты бань с террасой под одной крышей, предусматривают наличие мансарды, балкона и беседки. Не исключением являются и проекты бань с комнатой отдыха закрытого типа.

Видео описание

Обратившись в строительную организацию, можно выбрать понравившийся проекты бани с комнатой отдыха и террасой из каталога. Но на что обратить внимание при выборе материала для бани, смотрите в следующем видео:

Вариантов достаточно много, но среди них условно можно выделить три, взяв за основу этажность постройки и ее размеры: одноэтажные бани; двухэтажные или бани с мансардой; банные коттеджи.

Одноэтажные бани

По сути, представляют собой как небольшие домики с минимальным набором комнат (парилка и моечная), обеспечивающим комфортное времяпровождение, так и большие одноэтажные дома с расширенным набором комнат, включая санузлы и комнаты отдыха. Кроме этого зона отдыха может быть вынесена за пределы бани на террасу или веранду. Выбирая проект большой одноэтажной бани с зоной барбекю можно не переживать где разместить отдыхающих гостей, так как зона отдыха делиться на две части – комната внутри бани и терраса.

Двухэтажные бани

Бани с полноценным вторым этажом встречаются крайне редко – чаще такими называют бани с мансардой. В любом случае, благодаря наличию добавочного этажа увеличивается полезная площадь застройки и комнат отдыха можно сделать уже две: одну на первом этаже, вторую – на втором. Благодаря дополнительным площадям баня может вместить большее количество отдыхающих людей, что является отличным вариантом для отдыха большой компанией. Недорогой проект двухэтажной бани с террасой предполагает наличие двух комнат отдыха и террасы.

Банные коттеджи

Это большие банные комплексы с зонами отдыха на улице, несколькими комнатами отдыха внутри дома, спальнями, бассейном и кухней. Это место для отдыха не только телом, но и душой. Чаще всего такой комплекс строится для последующей сдачи в аренду. Обслуживание такого здания требует больших затрат, что является нерентабельным для частного использования.

Проекты бань с террасой и барбекю: фото разных вариантов

Готовая баня с верандой или террасой может выглядеть совершенно по-разному:

Закрытая веранда к бане, фото ниже, позволит проводить отдых с комфортом и в зимнее время:

Видео описание

Технология ручной рубки и сколько стоит баня из кедра, смотрите в следующем видеоролике:

Заключение

При строительстве бани на приусадебном участке необходимо в первую очередь определиться с местом строительства, потом выбрать проект бани, учитывающий все пожелания.

Можно обратиться в строительную компанию, сотрудники которой предложат типовые проекты для выбора, среди которых, скорее всего, уже найдется подходящий. Если такого не случится, можно заказать отдельный проект, согласно индивидуальным пожеланиям.

При планировании размера бани необходимо учитывать количество людей одновременно отдыхающих в ней. Если баня строится только для личного пользования, можно остановиться на эконом варианте с террасой, или небольшой комнатой отдыха внутри. Если же отдыхающих предполагается больше чем 2-3 человека, лучше сделать баню с мансардой, на втором этаже обустроив спальные места, и использовать баню как гостевой домик.

Проекты бань с террасой и барбекю: особенности конструкций, примеры на фото

Отправим материал на почту

  • Особенности
  • Лучшее расположение для постройки
  • Материалы
  • Дерево
  • Кирпич
  • Газосиликат
  • Создание проекта
  • Заключение – коротко о главном
  • 2 комнаты
  • 2 санузла
  • 76.5² Общая площадь

  • 1 комната
  • 1 санузел
  • 67.5² Общая площадь

  • 2 комнаты
  • 1 санузел
  • 79.2² Общая площадь

  • 1 комната
  • 3 санузла
  • 147² Общая площадь

  • 4 комнаты
  • 3 санузла
  • 420.78² Общая площадь

  • 4 комнаты
  • 2 санузла
  • 109.5² Общая площадь

  • 1 комната
  • 1 санузел
  • 76² Общая площадь

  • 1 комната
  • 15.3² Общая площадь

  • 3 комнаты
  • 2 санузла
  • 166.4² Общая площадь

  • 1 комната
  • 15.3² Общая площадь

  • 1 комната
  • 1 санузел
  • 55.4² Общая площадь

  • 2 комнаты
  • 2 санузла
  • 72.3² Общая площадь

  • 3 комнаты
  • 1 санузел
  • 95.1² Общая площадь

  • 2 комнаты
  • 2 санузла
  • 201² Общая площадь

  • 1 комната
  • 1 санузел
  • 42² Общая площадь

  • 2 комнаты
  • 2 санузла
  • 79² Общая площадь

  • 2 комнаты
  • 1 санузел
  • 65.7² Общая площадь

  • 1 комната
  • 24² Общая площадь
  • 4 x 6м Площадь застройки

  • 2 комнаты
  • 1 санузел
  • 26.5² Общая площадь
  • 6 x 6м Площадь застройки

  • 33² Общая площадь
  • 6 x 7м Площадь застройки

Баня с террасой и барбекю – прекрасный вариант для компенсации маленького участка на даче. Подобное объединение позволит получить многофункциональное место комфортного времяпровождения. Из этой статьи Вы узнаете какие материалы лучше использовать и увидите красивые и креативные варианты, которые подогреют интерес к постройке комфортной зоны отдыха.

Особенности

Современную баню делают из бруса, кирпича и быстровозводимого каркаса. Рынок предлагает и иные материалы, и методы постройки, но перечисленные варианты популярные.

Читайте также:  Садовое барбекю своими руками: поэтапное строительство

Зачастую баня возводится с террасой или верандой. Террасу иногда снабжают печью для барбекю. Но даже простейший гостевой домик с баней и барбекю рядом сделают загородный отдых более комфортным.

Наилучшие вариации планировки загородных сооружений на участках получаются при совмещении двух этих комплексов. Помимо бани появляется место, закрытое от солнца для отдыха после порки.

Террасы иногда делают со стеклянными стенами. Что позволяет в буквальном смысле не отделяться от окружающей природы, и не испытывать неблагоприятные перемены погоды, вроде дождя или сильного ветра.

Совмещённая с баней терраса не только придаст комфорта отдыху, но ускорит процедуру строительства, а также сэкономит время и место на участке. Отдельно беседку и баню выстраивать дольше, и по отдельности занимают они куда больше площади.

Лучшее расположение для постройки

По своему устройству веранда является лишь пристройкой к бане (как к основному строению). Помимо объединённой с баней крышей, зона барбекю служит защитой от ветров, так как у неё одна общая стена с постройкой и по периметру небольшие перегородки.

При расположении бани стоит принимать в расчет следующие факторы:

  • когда жилье и баня строятся как отдельные здания, необходимо отделить их друг от друга минимум на восемь метров. Если баня загорится, огонь не перейдет на другие объекты;
  • желательно построить в том местечке, где и направление ветра, и баня стояла за другими объектами. Причина этому те же, как и в пункте выше;
  • строить нужно как можно дальше от дороги. Этого требует Земельный кодекс. Нужно соблюсти расстояние минимум 5 метров.

Если терраса летняя необходимо сделать капитальный пол. Выполняют зачастую из дерева, иногда выкладывается плиткой или другим отделочным материалом. Будет не лишним расположить на террасе лавки, пару стульев, кресло-качалку и небольшой столик.

Благодаря удобству в бытовом отношении и при возведении, терраса делается вдоль фасада. Так обустроенное место отлично подходит для релакса после парной, и можно подышать воздухом. Прохладительные напитки и пища принимаются тут.

Нужно знать! Нет никакого ограничения в размере веранды с барбекю. Её проект делается с учётом количества постоянных гостей и удобства.

Материалы

Предложения по типу баня с барбекю под ключ встречаются довольно часто. Однако будет не лишним если будущий владелец будет знать основные материалы и их преимущества. Базовые знания помогут избежать обмана со стороны строительной компании.

Дерево

При строительстве бани практически всегда используется дерево. Обычного из него складывают сруб из бруса.

У дерева следующие преимущества:

  • отлично сохраняет тепло. Это позволит сэкономить на дополнительных материалах для утепления;
  • в деревянных постройках особая атмосфера и аромат, без которых сложно представить русские бани, созданные в рамках традиций;
  • из-за того, что дерево дышит, внутри бани происходит естественное регулирование влажности;
  • данный материал позволяет создавать строения самых разных форм, объединяя оригинальные решения архитекторов;
  • экологически чистый материал. Из-за отсутствия химии, дерево полностью безопасно для людей. В конкретном случае это создаст оздоровительный эффект.

Единственный недостаток деревянного строения – это подверженность гниению и плесени.

Важно! В случае неправильного обращения с огнём, вероятность загорания высокая. Этот недостаток с лихвой компенсирует следующий материал.

Кирпич

Возможность пожара в кирпичных постройках в разы меньше. Однако помещение будет прогревать дольше. Следовательно, потребуется потратить больше дров.

В кирпичных банях обязательно следует делать хорошую систему вентиляции, так как конденсат, появляющийся в процессе использования здания, станет причиной размножения и появления грибка.

Будущий владелец должен знать, что кирпич один из более экологичных стройматериалов для постройки любых сооружении. Ещё одно преимущество – это срок службы. Кирпич прослужит в разы дольше бруса. Выполнять отделку также необязательно.

Газосиликат

Иногда следует не зацикливаться на традиционном материале, а выбрать для бани что-то по современнее. К примеру, газосиликатный блок отлично подойдёт. Создают их при помощи новейших технологий. У них достаточно много преимуществ, из-за чего их всё чаще используют для банных комплексов.

  • длительным сроком службы;
  • огнестойкостью;
  • отличной теплоизоляцией;
  • надёжностью;
  • монтажные работы проводятся легко;
  • относительно недорогая цена.

Газосилекатные блоки не подвержены гниению.

Создание проекта

После того как выбран материал и участок, где планируется возводить строение, необходимо перейти к следующему этапу – созданию проекта.

Чтобы проект полностью удовлетворял владельце, нужно уделить внимание на следующие пункты:

  • сколько людей планируют отдыхать в бане одновременно;
  • планируется ли эксплуатировать в зимнее время;
  • какая планировка подойдёт. Если нет достаточно места, проект угловой бани с террасой и барбекю отлично подойдёт;
  • какая сумма будет потрачена.

Если баня строится для летней эксплуатации, утеплять предбанник и тратить на это финансы нет смысла. При круглогодичном использовании нужно уделить особое внимание входу в неё. Хороший проект поможет уменьшить расход на возведение сооружения. Удобная и открытая площадка для барбекю, в которой поместятся все гости делает ненужной гостевую комнату. Это отлично показано на рисунке ниже.

В некоторых случаях вполне достаточно пристроить веранду к имеющемуся банному комплексу, если срок её службы не подразумевает ремонта в ближайшие годы. При наличии старой бани, место под крышей для отдыха необходимо разместить между домом и баней. Важно подобрать форму, которая не исказит стилистическую и архитектурную идею.

Размер бани выбирается исходя из финансов и свободного места. Большим семья отлично подойдёт размер 6 на 9 м, куда легко поместится многочисленная компания. В сооружение такого размера запросто поместится кухня, санузел, место отдыха, моечная, парилка и даже бильярдная.

Иногда проектируют двухэтажные бани.

На верхнем этаже размещаются гости, а террасу снабжают печью или камином для придания атмосферы.

Для постройки подобных мини оздоровительных комплексов отлично подходит оцилиндрованные бревна. При планировке следует учитывать несколько факторов. Если гостиную отделить стеклянной стеной от веранды и перенести на первый этаж, терраса будет лучше выглядеть, а в комнате будет отличное освещение. В плохую погоду гостям станет проще добираться с гостиной в открытую площадку.

Читайте также:  Сервировка стола на Новый год

При создании бани с мансардной крышей необходимо добавить внешнюю лестницу со стороны террасы на верхний этаж. Это поможет сэкономить немного места внутри.

На проекте видна баня из бруса с террасой и барбекю, лестница которого сбоку.

В некоторых случаях баню проще присоединить к дому. В таких случаях, если баня с верандой и барбекю подойдёт размер в 5х6 метров. Потребуется разработать новый проект, с учётом размеров дома. При правильном подходе это позволит сэкономить место, не повредив вместительности. Лучшим решением станет угловая баня с верандой и барбекю.

Выглядит такая пристройка следующим образом:

Видео описание

Обзор готового проекта бани с террасой и барбекю в видео:

Современный рынок предлагает большое количество бань на любой вкус. Если нанять хорошего планировшика и архитектора, рассказать им о своих предпочтениях, они создадут хороший проект, который полностью удовлетворит владельца. Необходимо лишь знать некоторые особенности материалов, рассчитать бюджет и описать важные для себя моменты.

Заключение – коротко о главном

Современные бани делают не только из дерева. Еще это может быть, например, камень или каркас.

Высокие требования предъявляются к комфорту. Это выражается не только в размерах и конструкции комнаты отдыха, но и наличию террасы с печью для барбекю.

При строительстве бани надо знать и выполнять требования по размещению постройки на участке.

Не существует единого правильного проекта бани – расположение и размер комнат надо подбирать на свой вкус.

Еще немного внимания

Современные бани все больше становятся похожими на комплексы для отдыха.

Как думаете – так и должно быть, или все же надо разделять банные процедуры и готовку барбекю?

Проекты бань с террасой и барбекю, фото, строительство своими руками

Баня — это не только очищающая и оздоровительная процедура, но и клуб по интересам, место встречи друзей. И кроме посиделок в комнате отдыха иногда приятно провести время на улице. Для таких посиделок пристраивают к дому террасы. Они бывают открытые — если посиделки планируются только в теплое время года, или закрытыми — если иногда будете отдыхать там и зимой.

Проекты бань с террасой и барбекю

Встреча друзей, беседа и отдых у нас накрепко связаны с шашлыками. Где шашлык — там мангал. А лучше переносного мангала может быть только стационарный барбекю. Вот и планируют часто бани с террасой и барбекю.

Большая терраса и вынесенная площадка для барбекю

В этом проекте бани терраса охватывает баню с трех сторон. Приличная площадь позволит расположиться с комфортом любой кампании. При желании часть террасы можно сделать закрытой. В ней можно будет отдыхать в прохладные дни. На отдельном выносе можно установить барбекю или сделать это в одном из глухих углов.

По внутренней планировке проекта бани. Обратите внимание на то, как установлена печь. Она греет сразу четыре примыкающих комнаты. Если планируется помещение бани и в зимнее время, придется предусмотреть еще отопление для комнаты отдыха, так что мощность потребуется большая. Но комната отдыха потребует отдельного источника тепла: она имеет приличные размеры, а банной печью не отапливается.

В случае всесезонной бани необходимо будет часть комнаты отдыха выгородить под тамбур или прихожую. Чтобы холодный воздух не мешал отдыхать после бани.

Баня с барбекю и террасой

В этом проекте бани есть два входа — один с крыльца, второй с террасы. В здании предусмотрен отдельный санузел и довольно просторная кухня, но и площадь, занимаемая всем строением с пристройками немалая: 14*7 м. При входе с крыльца есть отдельный тамбур. Этот вход планировался как зимний. Летом можно открыть широкие раздвижные двери, сделав террасу еще больше.

Проект угловой бани с террасой и барбекю

Достаточно функционален вариант планировки угловой бани. Она занимает минимум пространства, имея все необходимые помещения. Душевая достаточно просторна для установки в ней двухместной деревянной купели. Печь топится из парилки, что при таких габаритах возможно. Сместив двери можно печь установить ближе к углу, и врезать ее в стену. Таким образом будет топиться она из душевой, что в некоторых случаях более удобно. Для остальных помещений необходимо будет продумывать систему отопления (если баня будет использоваться зимой).

Проект небольшой бани с крыльцом и террасой

Эта планировка имеет «болезнь» многих проектов: нет тамбура для зимнего использования. Но тут присутствует раздевалка, что несомненно, хорошо. Единственная проблема в том, что из моечной будет поступать влажный воздух, а влажная одежда — это недопустимо. Потому в этом помещении должна быть очень хорошая вентиляция. Обязательно требуется предусмотреть входное и выходное вентиляционное отверстие, а также на выходном поставить вытяжной вентилятор. Только в этом случае можно обеспечить быстрое удаление влаги.

Какой проект выбрать

Терраса может находится совсем рядом с баней — примыкать одной или несколькими сторонами к стенам здания, а может быть вынесенной на некоторое расстояние от дома. Если еще один вариант — сделать большую площадку впритык к дому и небольшой вынос, соединенный дорожкой, под установку барбекю — чтобы дым не мешал.

Терраса с барбекю вынесена на некоторое расстояние от юани. Соединяется со зданием дорожкой

Кровля может быть у террасы и дома общей, а вот фундаменты делают обязательно независимыми. Между основанием дома и площадки, если они находятся совсем рядом, прокладывают слой утеплителя. Он служит разделителем. Благодаря такому варианту усадка бани и террасы может проходить независимо.

Готовый вариант террасы с барбекю: полторы стены выложены кирпичом, остальные открыты. Под такую террасу нужна армированная плита

Так как усадка может быть неравномерной, то при варианте планировки дома и барбекю под одной крышей, стропильную систему делают плавающую. Она имеет возможность до определенного уровня компенсировать неравномерность происходящих изменений.

Читайте также:  Протекает бачок унитаза: прокладка между бачком, что делать, подтекает снизу резинка, течет сливной, как устранить

Какое основание будет под террасой

Для террас с деревянным настилом делают чаще столбчатый фундамент — он проще в изготовлении и дешевле. Для площадок, отделанных плиткой или кермогранитом нужна утепленная плита, если отделкой будет тротуарная плитка, ее можно класть на профилированную мембрану и подсыпку из щебня с песком. Это, пожалуй, самый недорогой и быстрый в исполнении вариант.

Свайный фундамент под террасу из дерева имеет не очень высокую стоимость и трудоемкость

Свайный фундамент требует меньших затрат, но предусматривает установку только деревянных опорных стоек, на которые будет опираться кровля. Такие террасы с барбекю часто имеют невысокое деревянной ограждение. Эти проекты хорошо «вписываются» в стиль традиционный: их пристраивают к стенам сложенным из бревна или бруса.

К баням, выполненным в современном стиле, чаще пристраивают открытые террасы с плиткой (керамической или тротуарной), выложенные отделочным камнем. Но под кирпичные или каменные столбы-опоры, делать необходимо мелкозаглубленный плитный фундамент с утеплением. Зимой, на пучнистых грунтах без утепления ни один отделочный материал не удержится, а плита может растрескаться (и, скорее всего, так и будет). Без утепления можно делать основание под террасу только на сухих супесчаных, не склонных к пучению грунтах.

Как такая терраса может выглядеть

Как построить плиту под террасу с барбекю своими руками

Устройство любого основания начинается с земельных работ. Сначала выбирают грунт на ширину планируемой террасы, плюс пятьдесят сантиметров. Эти полметра идут на создание защитой утепленной отмостки. Она закрывает плиту сбоку и не дает ей промерзать.

Так схематически выглядит плитное основание для террасы

Глубина котлована зависит от региона, степени пучнистости грунтов, толщины финишной отделки.

В качестве утеплителя плитного основания рекомендуют использовать экструдированный пенополистирол (ЭППС) высокой плотности (не меньше 35 кг/м 3 ). Он имеет отличные теплоизолирующие свойства, не гниет, не впитывает воду, не повреждается грызунами и насекомыми, на нем не развиваются грибки и плесень, кроме того он стоек к механическим воздействиям. Для средней полосы России толщина плит полистирола должна быть около 100 мм.

Примыкание террасы к дому

Как сделать примыкание основания террасы к фундаменту бани или дома показано на рисунке. Нужно учесть, что анкера СПА не являются обязательной деталью. При правильно выполненном утеплении плиты никаких сдвигов и подвижек не будет. Даже если всю террасу обложить кирпичом. Но для собственного спокойствия установить их можно.

Вариант с дренажной трубой для местностей с высоким уровнем грунтовых вод

Подсыпка

В котловане под террасу оставшийся грунт выравнивается и трамбуется. Засыпается подложка из щебня (средняя фракция) толщиной 10-15 см, трамбуется. Лучше не вручную, а виброплитой — лучше будет результат, меньше усадка. На этом этапе начинается формование уклона для создания отмостки. От края террасы, на тех самых 50 см, щебень разравнивают так, чтобы его слой становился тоньше к краю.

Если уровень грунтовых вод высокий, в щебне укладывают дренажную трубу. Находиться она должна на расстоянии 20-30 см о фундамента дома. Ее функция — отвод вод, которые попали под плиту. На утрамбованный щебень насыпают 10-15 см песка, разравнивают, проливают, тоже трамбуют до высокой плотности (когда след от сапога не остается). Тут уклон для отмостки тоже сохраняют.

Гидроизоляция и утепление

Сверху укалывают гидроизоляционный материал. В бюджетном варианте это плотная полиэтиленовая пленка (плотность 200 мкн выше), но желательно использовать другие гидроизоляционные материалы, в частности, полимерные мембраны. Они намного прочнее и долговечнее, к тому же за счет неровной поверхности частично компенсируют нагрузки зимнего пучения.

Ширина гидроизоляции должна быть приличная: один ее край должен заводиться примерно на 10-15 см на стену здания, второй должен перекрывать отмостку на всю ширину (второй край не фиксируется, потом присыпается грунтом).

На гидроизоляцию укладывают пенополистирольные плиты утепления. Если толщина утепления 10 см, лучше брать плиты пятисантиметровой толщины и укладывать их в два слоя, перекрывая стыки нижнего ряда листами верхнего. Укладывают пенополистирол и в части отмостки, но тут толщина утеплителя — 50 мм (на этом участке сохраняется уклон «от фундамента»).

На утеплитель укладывается еще один слой гидроизоляции, его ширина такая же, один край заводится на фундамент бани. Обе пленки вместе фиксируются прижимной планкой.

Армирование и заливка плиты

Теперь ставится по периметру террасы опалубка (именно по периметру террасы, без учета 50 см на отмостку) — доска высотой более 100 см, укрепляется столбиками или укосинами, можно присыпать ее слегка грунтом. На половинки кирпичей раскладывают арматуру. Они обеспечат расстояние в 5 см от края бетонной плиты.

При создании армированного каркаса не забудьте о том, что для каждой колонны или столба необходима арматура. Ее сгибают буквой «Г» и привязывают два таких прутка в нужном месте

Для армирования используют прутки диаметром 6 мм. Укладывают их с шагом 100 мм как вдоль, так и поперек. Связывают в местах пересечения вязальной проволокой. Закончив изготовление армирующего каркаса, заливают в опалубку бетонную смесь. Толщина слоя раствора — 10 см. Его можно сделать стандартным: на 1 часть цемента, 2 части песка и 3 щебня, воды — меньше, чем цемента.

Как делать армирование плиты и что для этого нужно читайте в статье «Как вязать арматуру своими руками: приспособления и способы».

Чтобы повысить морозостойкость плиты, его желательно обработать вибратором для бетона. Так как глубина небольшая, нужна будет поверхностная модель (можно взять в аренду на несколько часов).

Уход за бетоном

После схватывания, поверхность укрывают пленкой. Если стоит жаркая погода, на протяжении нескольких дней плиту сбрызгивают водой. На следующий день после заливки смачивание обильное, во все последующие — умеренное. Кроме пленки можно закрыть плиту чем-то не пропускающим свет — неравномерный нагрев может вызвать образование трещин. Если добавок, ускоряющих схватывание цемента, не вводили, то приступать к отделке можно через три-четыре недели.

Снять опалубку можно будет через неделю после заливки. После этого над отмосткой (крайние 50 см) можно засыпать грунт и сровнять его. При желании потом можно посеять траву или посадить цветы — это уже кто как хочет.

Читайте также:  Раковина для ванной: обзор всех видов, фото красивого дизайна

Свайный фундамент под террасу

Если планируете делать террасу с деревянным настилом, можно обойтись легким в изготовлении свайным, буро-набивным фундаментом. Одно замечание: этот фундамент хорошо будет себя вести на участках с низким уровнем грунтовых вод. Если подземные воды находятся близко к поверхности, лучше делать мелкозаглубленный столбчатый.

Удобнее всего использовать трубы. Металлические — это дорого, да еще обработать их нужно от ржавчины тщательно, асбоцементные — самый приемлемый вариант. Некоторые ставят пластиковые канализационные. Несмотря на невысокую прочность такой опалубки, вариант может быть неплохим. Ведь пластик гладкий, и возникающим боковым силам пучения сложно будет его «зацепить». А с ними бороться сложнее всего: они почти не просчитываются.

В любом случае диаметр труб — порядка 20 см. Шаг установки свай зависит от типа грунтов, нагрузки на террасу. В среднем он составляет 1-1,5 метра.

Так схематически выглядит свайный фундамент под террасу и обвязка к нему

В грунте бурят скважины ниже глубины промерзания грунта. Делают подсыпку щебнем примерно на 15-20 см, щебень трамбуют. Вставляют трубы, выставляя их верхние края на одном уровне. Чтобы выставлять было проще внутрь трубы можно кинуть пару лопат щебня.

Вертикальность установки проверяется отвесом, выравнивание по плоскостям и проще делать при помощи натянутых нитей. Для этого вбивают в ключевых точках прутки арматуры, тоже выставляют их вертикально, затем привязывают шнуры, которые размечают лини установки столбов.

Схемы армирования столбов под фундамент

В каждую трубу нужно забить два-три прутка арматуры (диаметр 8-10 мм). Их нужно предварительно связать между собой. Можно использовать любую достаточно пластичную и прочную проволоку, которая позволит удержать прутки в заданном положении. Располагать арматуру нужно так, чтобы каждый прут находился от стенки не менее чем в 5 см. Так они будут недоступны для влаги и кислорода, из-за чего ржаветь не будут.

После установки арматуры можно заливать сваи бетонным раствором. Для придания конструкции повышенной плотности, необходимо добиться однородности раствора. В данном случае использовать нужно погружной вибратор для бетона, с длинной гибкого вала и булавы 1,5-2 метра. В крайнем случае, можно проштыковать бетон. Берут толстый прут арматуры, протыкают бетон насквозь, после немного его пошатывают. Так удаляются воздушные пузыри. Делают это сразу после заливки. В результате раствор немного оседает, приходится немного добавлять. Еще один вариант — стучать по трубе, но желательно или резиновой киянкой или деревянной колотушкой (чтобы не разбить асбест, так как он довольно хрупкий).

Как крепить обвязку

После схватывания бетона к столбикам крепят деревянные бруски нижней обвязки. Брать лучше брус 150*50 мм или 75*150 мм. Перед укладкой их обрабатывают пропитками и антисептиками, при желании тонируют морилками и обязательно покрывают лаком или краской. Лакокрасочная продукция используется для наружных работ. Она надежно защитит древесину от атмосферных влияний.

Варианты крепления лаг

Для того чтобы через бетон не проникала к древесине влага, на верхушки свай под бруски можно уложить слой гидроизоляции (обычный или еврорубероид в два слоя). С креплением лаг к бетону проблем не возникает. Можно поступить несколькими способами:

    при заливке свай в бетон утопить шпильки, и потом на них «нанизать» лаги;

Такими пластинами к брусу крепят лаги

  • крепить стальными уголками при помощи дюбелей большого размера;
  • используют П-образные оцинкованные пластины (есть две модели — одна крепится дюбелями к свае, вторая имеет шпильку, которую нужно утопить в бетон при заливке).
  • Больше затруднений возникает при креплении лаг к зданию: не так часть требуется эта операция. Надежный вариант следующий: на необходимом уровне закрепляете к стене брус (не забудьте его обработать). Крепят шпильками (например, M12*1000), глухарями или анкерными болтами (диаметром не менее 10 мм). Шаг установки крепежа — 50-60 см. Чтобы крепление было более прочным, их устанавливают зигзагообразно — один выше, другой ниже. Чтобы между стеной и брусом не затекала вода, стык проклейте силиконовым герметиком.

    К брусу специальными креплениями из оцинкованного железа (смотрите на фото) крепятся уже лаги и все остальные элементы.

    Высота настила террасы должна быть чуть ниже пола в бане или доме. Примерно на 25 мм. Это не даст воде затекать в дом. Чтобы легче было ориентироваться, можно в помещении отмерить на какой высоте от пола находится подоконник. Потом снаружи отметить уровень на 25 мм ниже, потом опустить уровень еще ниже, но уже на толщину доски (если доску используете 25 мм толщины, то в целом опорный бурс нужно прибивать ниже уровня пола в доме не 50 мм).

    Потому обвязку начинают монтировать с прикрепления опорного бруса на стене, а по нему уже ориентируются при установке обвязки и лаг. Этот же брусок использовать можно при выставлении уровня свай (выставляют сваи по нижнему краю бруса).

    Настил террасы должен располагаться на 2,5 см ниже пола в доме

    К двум брускам — одному на стене, второму на сваях крепят поперечные бруски — лаги. Шаг их установки — 40-60 см. После закрепления лаг, к ним можно прибивать настил. Его можно делать из обрезной доски, а можно из специальной террасной. Она отличается тем, что на одной ее стороне сформован волнообразный профиль. Такая поверхность и в мокром состоянии не такая скользкая.

    Рейтинг
    ( Пока оценок нет )
    Понравилась статья? Поделиться с друзьями:
    Добавить комментарий

    ;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
