Станки по дереву для домашней мастерской: фото, чертежи, видео

Станки по дереву для домашней мастерской: чертежи, инструкции и фото-примеры

На чтение: 15 минут Нет времени?

Дерево – самый практичный и натуральный материал, из которого можно сделать предметы быта, мебель и даже детские игрушки. К тому же много жилых и нежилых строений возводится именно из древесины. Поэтому многие «самоделкины» не прочь иметь станки по дереву для домашней мастерской. Их можно приобрести в специализированном магазине или сделать самостоятельно из подручных материалов. Поговорим более подробно о втором методе обустройства собственного уголка для работы .

Читайте в статье

Станки по дереву для домашней мастерской: особенности и разновидности

Разнообразие станков по дереву для домашней мастерской широко. У каждого есть свое назначение и способы сборки самодельного варианта. Среди всех вариантов встречаются узконаправленные и с большим количеством функций, но со скромными размерами:

Универсальные бытовые. Это мини-приспособления для обработки элементов из древесины. Используются дома или на приусадебном участке. Такой небольшой агрегат выполняет одновременно несколько функций, поэтому пользуется большой популярностью у «самоделкиных».

Статья по теме:

Для упрощения рабочих операций и уменьшения ошибок применяют специализированное оборудование. В этой статье рассказано о том, как правильно выбрать и приобрести многофункциональный бытовой деревообрабатывающий станок для применения в быту.

Торцовочная пила руками «самоделкиных»

Много других вариантов деревообрабатывающих станков своими руками изготавливают по схемам. Среди популярных приспособлений, которые очень полезны в домашней мастерской, выделяют:

токарный станок;
циркулярную пилу;
фрезерное оборудование;
рейсмусовый станок;
шлифовальный и фуговальный вариант.

Небольшое токарное оборудование

Рассмотрим, особенности каждого приспособления для столярки и варианты самостоятельной сборки такого оборудования для своей деревообрабатывающей мини-мастерской.

Особенности токарного станка по дереву для домашней мастерской

Токарный станок – незаменимая вещь в мастерской любителей работать с натуральной древесиной. Используя его, можно сделать поверхность рифленой или расточить отверстия, а также вырезать настоящие произведения искусства самых необычных форм.

Конструктивно станок по дереву отличается от токарного варианта для металла отсутствием системы охлаждения. При этом скорость вращения основного элемента меньше, но есть регулировка мощности. Ниже приведены несколько чертежей с размерами токарного станка по дереву своими руками:

Подробная схема со всеми размерами

Чертеж с габаритами элементов

Нередко для своих мастерских «самоделкины» изготавливают токарно-копировальные станки по дереву своими руками. Их применяют для производства большого количества одинаковых деталей, например, столбцов для забора или перил для лестницы. Вот примеры готовых станков в мастерских:

Видео о самодельном станке по дереву своими руками поможет разобраться в последовательности сборки и подборе необходимых для работы инструментов:

Способы сборки самодельных токарных станков по дереву своими руками с фото-примерами

Изготавливают своими руками токарные мини-станки по дереву, которые занимают немного место в гараже или разместятся в комнате городской квартиры. Вот несколько примеров готовых устройств от «самоделкиных»:

Задумываясь, как сделать самому токарные станки по дереву, вначале, выберите подходящий чертеж. Затем, приготовьте материалы и приспособления для создания собственного агрегата. В процессе изготовления устройства пригодятся:

станина;
стойки передние и задние;
мотор электрический;
ведущий и управляемый центры;
крепеж для инструмента.

Важно! Для самодельного станка достаточно мотора с мощностью до 250 Вт и количеством оборотов до 1500. Для более крупных элементов подбирайте другой вариант «движка» с большей производительностью.

Чтобы собрать все элементы в одну конструкцию понадобятся дрель, напильник, небольшая угловая шлифовальная машинка и сварочный аппарат. Ниже приведена инструкция по сборке мини-токарного станка:

Существует немало способов сборки самодельного оборудования. Выбирайте подходящий исходя из наличия материала и необходимой производительности.

Специфика резцов для токарного станка по дереву

Резцы – один из главных элементов токарного станка. От их выбора зависит площадь и глубина удаляемой поверхности с детали. Состоят они из режущей части и участка для закрепления на оборудовании.

Варианты покупных резцов

Режущая кромка имеет одну или несколько поверхностей. А основной показатель резцов – ширина лезвия, его форма и возможность регулировки. Все модели разделяют на две подгруппы:

радиальные, устанавливающиеся перпендикулярно и направленные на снятие большой поверхности;
тангенциальные: для касательной обработки и формирования сложного рисунки.

Самодельные приспособления для работы с древесиной

Делая резцы для токарного станка по дереву самостоятельно, придерживайтесь нескольких правил:

Длина рабочей поверхности должна быть в пределах 20-30 см. Такой размер обеспечивает надежный захват инструмента и достаточное количество места для размещения на упоре. А также вы обеспечите запас для регулярной заточки.
Чтобы лезвие прочно крепилось в рукояти, следует оставлять хвостик достаточной длины. Если делаете резец из напильника или рашпиля, то удлините хвост в 1,5 – 2 р.
Толщина рабочего дела должна быть достаточной, чтобы выдерживать удары при первичной обработке деталей.
Длина рукояти из дерева или пластика составляет 25 см. Иначе, держать в руках такой инструмент неудобно.

Схемы токарных резцов

Вариант изготовления самодельного резца посмотрите в видеоматериале:

Делаем стационарную циркулярную пилу своими руками

Купит готовую стационарную циркулярную пилу можно от 9 тыс. р. Она обеспечит должную безопасность работы и сэкономит время на распилке древесины. Но, можно не тратить деньги и сделать собственный станок по чертежам и заготовкам.

Стол для работы с циркуляционной пилой

Несмотря на внешнюю сложность конструкции собрать ее самостоятельно в домашних условиях не так сложно. Любая стационарная модель пилы состоит из нескольких элементов:

стола;
диска с зубцами;
двигателя;
бокового упора с возможностью регулировки;
вала.

Готовая компактная установка

Чтобы собрать все детали циркулярной пилы приготовьте:

лист металла от 8 мм толщиной;
уголок из металла 45 на 45 мм;
двигатель электрический;
диск с зубьями;
подшипник шариковый;
аппарат для сварки;
брусок из дерева;
кусок пластика или остатки ламината.

Чтобы правильно сделать все элементы, стоит выбрать чертеж, где будут указаны размеры стола для ручной циркуляционной пилы своими руками, а также все другие габариты и материалы для работы. Вот несколько примеров готовых схем:

3D модель стола

Сама сборка конструкции будет идти по определенному плану вне зависимости от выбранной схемы:

Более подробную инструкцию по изготовлению стационарной циркулярной пилы смотрите в видеоматериале:

Делаем циркулярную пилу из болгарки своими руками: чертежи и видео по изготовлению

Для создания циркулярки своими руками необходимо приготовить двигатель от болгарки, профильную прямоугольную трубу и стальные уголки. Чтобы получилась настоящая удобная пила, стоит продумать упор, осевую ручку и штанги для регулировки.

Вот несколько чертежей стойки для болгарки своими руками. По ним можно собрать упор, обеспечивающий скольжение пиле.

Порядок сборки упора будет следующий:

Необходимы несколько металлических уголков для стандартного упора в виде буквы «Т». Их располагаете на расстоянии в 3-4 мм с каждой стороны диска.
Кромки снизу необходимо закруглить, чтобы не было царапин на заготовке в процессе работы.
Спереди и с обратной стороны на болты и гайки присоедините поперечными связями уголки. Щели фиксируются шайбами.
На корпус надеваете хомут из металла. Сзади скрепляете элементы, чтобы упорная стойка и хомут стали одним целым.
В корпусе редуктора просверливаете 2-4 крепежных отверстия. Это удобнее делать в разобранном состоянии элемента.

После сборки упора, делаете осевую ручку и регулировочную штангу. Посмотрите видео, как сделать станину для болгарки своими руками по чертежам:

Простой универсальный деревообрабатывающий станок

Чертежи деревообрабатывающий станка

Предлагаемый вариант универсального деревообрабатывающего станка — с несущими элементами, выполненными из стального уголка и листовой стали. Хотя знаю: опытному самодельщику не составит труда подыскать и этим материалам подходящую замену из того, что окажется под рукой. Разумеется, при максимальном использовании технических решений, обеспечивающих компактность, технологичность сборки и разборки.

Взять хотя бы сварные узлы и детали. Их немного. Прежде всего это опора-основание, выполненное из стального уголка 50×50 мм. Затем идет рама для установки Г-образных стоек стола и подшипниковых узлов ведомого вала с рабочими органами станка. Изготовлена она из стального уголка 60×60 мм. Сварные работы потребуются также при жесткой фиксации втулок Г-образных стоек к крышке стола, выполнении линейки-ограничителя и специальной поворотной платформы для электродвигателя.

О последней следует сказать особо. Сварена она из отрезков стального уголка 40×40 мм и прутка, в торцах которого нарезана внутренняя резьба М12. Пруток служит поворотной осью платформы, вставляется между стойками и закрепляется с двух сторон болтами М12. Асинхронный трехфазный двигатель АИР100Б4УЗ со 100-мм двухручьевым шкивом устанавливается на платформе с помощью четырех болтов с гайками и шайбами Гровера.

Натяжение в клиноременной передаче осуществляется закручиванием барашка на штанге, проходящей через отверстие в платформе, с последующим законтриванием.

Опора-основание, рама и четыре стойки из стального уголка 40×40мм, скрепленные воедино болтами М20, образуют станину. К ней привинчены изготовленные из листового алюминия желоба для опилок и стружки, другие узлы и детали, в том числе аппаратура пуска и управления электродвигателем.

Крышка стола состоит из двух одинаковых 6-мм стальных плит, скрепленных между собой лонжеронами посредством винтов М12 с потайной головкой и контргайками. К нижней поверхности крышки, как уже отмечалось, приварены четыре втулки, в которых могут поворачиваться Г-образные стойки. Что касается линейки-ограничителя, то она крепится на направляющих с помощью составных зажимов и винтов М8.

Несколько слов о двигателе. Поскольку в станке использован трехфазный АИР100Б4УЗ (3 кВт, 1410 об/мин), то для включения его в однофазную сеть пришлось вводить фазосдвигающие конденсаторы пусковой и рабочий. А для наиболее эффективного использования — предусмотреть соединение обмоток либо «звездой», либо «треугольником». Первый из названных режимов (с условным обозначением «У») рекомендуется применять при пилении и строгании с пониженной нагрузкой (когда доски не слишком толстые). Кнопка «Пуск» здесь нажимается, если БА1 отключен, БА2 включен, а БАЗ в положении «У». При этом сработает магнитный пускатель и,заблокировав БВ1, обеспечит надежную подачу напряжения на обмотки двигателя.

Режим с условным обозначением «Д» это работа с повышенной мощностью. Переходят на него уже после того, как электродвигатель, основательно разогнавшись, наберет требуемые обороты в режиме «У». Тогда смело увеличивают емкость фазосдвигающего конденсатора, дополнительно подключив с помощью БА1 еще 100 мкФ. И лишь потом, не допуская сильных пусковых токов, переключают обмотки на «треугольник», переведя БАЗ в положение «Д».

Остановить двигатель легко в любом из режимов. Для этого достаточно нажать на кнопку «Стоп». Тогда сразу же прекратится подача питающего напряжения на обмотку катушки магнитного пускателя, и он обесточит электродвигатель.

Что касается переключателя БА4 «Реверс», то, как показала практика, его можно и не устанавливать. А требуемого направления вращения добиваются в таком случае во время пусконаладочных работ путем «перекидки концов» одной из обмоток.

И еще одно замечание относительно особенностей функционирования рассматриваемой схемы. После остановки электродвигателя оба конденсатора необходимо разрядить. Для этого нужно всего-навсего. включить БА1 и БА2.

Настала пора рассмотреть и особенности эксплуатации самого станка в целом. Лучше это сделать, обратившись к иллюстрациям.

Прежде всего регулировка высоты пропила, а также толщины снятия стружки. Требуемых результатов здесь добиваются. вращением гаек. Специальных, регулировочных, с последующей фиксацией нижней гайкой.

Изменение наклона стола (при пилении под углом, отличным от прямого) осуществляется простым подъемом (или опусканием) стоек (с противоположной стороны пильного диска) на необходимую высоту. Оптимальных скоростей вращения вала (1500 об/мин для пиления и примерно 3500 об/мин для строгания исходного материала) достигают путем соответствующего подбора диаметров ведущего и ведомого шкивов.

Другие возможности станка? Они в прямой зависимости от того, какой инструмент на рабочем валу. Например, используя различные фрезы, можно с успехом выбирать пазы, четверти. Заменив пильный диск на отрезной круг, получаем надежного механического резчика металла. А с установкой наждака станок для заточки инструмента.

Но все это требует аккуратности. И, конечно же, строжайшего, неукоснительного соблюдения правил техники безопасности. В частности, при установке вала на раму станины его необходимо жестко, без перекоса закрепить. Затянув болты вначале на одной опоре, убедиться, что другая не поднялась над рамой и не оказалась чрезмерно прижатой к ней. Затем нужно с такой же предосторожностью подойти к затяжке болтов на второй опоре. Перекос устранять тут же, подкладывая под опоры металлические прокладки. В подшипники необходимо набить тугоплавкую смазку. Проследить, чтобы в них ни в коем случае не попадали опилки, стружка.

С не меньшей тщательностью следует относиться и к рубанку. Ножи этого рабочего органа должны быть надежно закреплены болтами. Нелишне напомнить, что, когда рубанком не пользуются, его необходимо закрывать специальной металлической крышкой (на рисунке условно не показана).

Гайки крепления «циркулярки» во избежание каких бы то ни было сюрпризов непременно должны быть с шайбами Гровера, да и остальным резьбовым соединениям не помешает иметь надлежащую затяжку. Перед работой на станке следует проверить, насколько хорошо все закреплено. Убедиться в надежности клиноременной передачи, провернув несколько раз за приводной ремень сам вал. Последний должен вращаться легко, без заеданий. И лишь затем можно приступать к работе.

Деревообрабатывающий станок своими руками

Использование деревообрабатывающего станка распространяется далеко за пределы строго промышленной сферы или столярных мастерских. Довольно часто можно встретить подобные станки в хозяйстве обычного человека, который с его помощью может изготовить любой предмет мебели или целый дом, если конечно у данного человека есть все необходимые навыки. Приобретать в специализированных магазинах деревообрабатывающие станки довольно накладно, поэтому все чаще люди прибегают к самостоятельному изготовлению, основываясь на информации и чертежах, которые представлены в интернете.

Однако, прежде чем приступать к описанию работ, необходимых при изготовлении станка в домашних условиях, нужно разобраться в специфике данного устройства, а также некоторых нюансах, которые могут быть полезными в дальнейшем.

Основные сведения

Устройство деревообрабатывающего станка включает в себя несколько основных рабочих зон, а также дополнительных элементов. К числу основных относятся:

станина;
рабочая плита;
валовый механизм;
режущие инструменты;
двигатель, передающий движение на другие компоненты устройства.

Дополнительные части станка

включают в себя

области с ограждением потенциально опасного места;
смазывающее устройство;
агрегат, запускающий станок;
точка, которая отвечает за подачу древесины.

Для изготовления станины используют, как правило, цельный сплав, либо другой массивный материал. Это неудивительно, ведь все остальные составляющие деревообрабатывающего станка располагаются на ней. Как правило, станина должна быть установлена на устойчивую поверхность из железобетона.

Рабочий стол в деревообрабатывающем станке отвечают за фиксацию всех рабочих компонентов Выполнен он из чугуна, который предварительно шлифуется. Конструкции рабочих столов могут быть разными, подвижного типа и нет.

Режущий элемент станка крепится к нему при помощи валового механизма. В зависимости от типа режущего элемента, валовый механизм может быть нескольких видов: ножевым, пильным и шпиндельного типа.

Что касается касается режущих элементов то они всегда изготавливается из высококачественной углеродной стали. Кроме того, данные элементы могут быть самых различных видов:

Круглопильные станки имеют в своей конструкции режущее устройство в форме круглого диска.
Пильная лента используется в ленточнопильных деревообрабатывающих станках.
Во фрезерных и шипорезных станках используются плоские ножи.
Сверла используются, соответственно, на сверлильных установках.
Долбежные цепи.
Во фрезерных и шипорезных станках, помимо плоских ножей, используются крючки, фрезы и прорезные диски.
Циклевальные ножи на соответствующих станках.
Рулонная шкурка используется на шлифовальных установках.

Видео

Подручные материалы

Прежде чем приступать к изготовлению деревообрабатывающего станка в домашних условиях, нужно удостовериться в том, что у вас есть все необходимые инструменты и материалы. В частности, нам понадобятся:

патроны для сверл;
двигатель достаточной мощности;
механизм вала;
регулируемая станина.

Естественно, для изготовления различных деталей нам понадобится достаточное количество стали и металла. Необходимо запастись металлическими уголками, которые будут использованы при изготовлении рамной конструкции, различными болтами, ну и, конечно же, сварочным аппаратом, без которого соединение основных составляющих частей невозможно.

К используемому двигателю также есть определенные требования. В частности, его мощность должна быть в пределах 1,3-1,5 кВт, а скорость вращения вала должна быть порядка 2500 оборотов.

Касаемо режущих элементов, то многие специалисты сходятся во мнении, что при самостоятельном изготовлении станка лучше брать заводские детали, ведь они изготавливаются из инструментальной стали, отличающейся повышенной прочностью. В домашних условиях изготовление той же фрезы будет вряд ли возможным, поэтому лучше не усложнять данный процесс, а приобрести готовую продукцию.

Проектирование многопрофильного станка

В принципе, самостоятельное изготовление деревообрабатывающего станка вполне возможно в домашних условиях. Однако, чтобы процесс работы был совершен в правильной последовательности, необходимо на первоначальном этапе сделать точный чертеж будущего станка. Подобное проектирование является одной из самых сложных задач во всей работе, поэтому нужно быть крайне внимательным на данном этапе.

Относительно деревообрабатывающих станок, то при их проектировании существуют определенные рекомендации, касающиеся составлению технической документации. В чертеже важно указать комплектацию будущего станка, обозначив все основные рабочие зоны, т.е. станину, режущие элементы и т.д.

Также на стадии проекта можно предусмотреть наличие определенного оборудования, установка которого необязательна, но в силу определенных причин она может оправданной. К примеру, можно предусмотреть освещение рабочей зоны, либо наличие различных измерительных инструментов и т.д.

Сборка своими руками

Заводской деревообрабатывающий станок является достаточно сложным техническим сооружением, выполняющим несколько работ:

Осуществление обрезки

Подобная обработка позволяет совершать формирование первичной заготовки какой-нибудь детали, либо совершать заготовку дров.

Фрезеровочные работы и шлифовка

После первичной обрезки, древесина подвергается шлифовке и прочим работам, направленным на удаление различных дефектов — заусенцев, неровностей и т.д.

Осуществление токарных работ

Считается наиболее сложным процессом, который можно совершать на станке. Это объясняется тем, что для их реализации нужны определенные знания и умения у человека, делающего данную работу, а также сопутствующий ручной инструмент.

Что касается самодельных деревообрабатывающих станков, то в большинстве случаев их функционал не такой широкий. Как правило, он ограничивается обычной обрезкой, а также минимальной обработкой древесины. Это вполне понятно, ведь чем меньше функций у устройства, тем легче его сделать, а деревообрабатывающий станок, как упоминалось ранее, довольно сложен в техническом плане. Поэтому, практически нереально изготовить в домашних условиях полноценный станок, ничем не отличающийся от заводского.

Сам процесс сборки станка

Начинается с чертежа, который можно изготовить самостоятельно, при достаточном понимании вопроса, либо воспользоваться расположенными в общем доступе, т.е. в интернете. Однако, какой чертеж бы не был, работа всегда начинается с изготовления станины, на которой в дальнейшем будут располагаться основные рабочие детали.

Для изготовления станины

Нам понадобится металлическая труба или уголок. Например, берем шесть уголков с сечением 25 на 25 мм, а также один металлический уголок, сечение которого составляет 40 на 40 мм. Длина упомянутых комплектующих должна составлять порядка 300 мм. Соединяются они элементарным образом при помощи сварки, но нужно тщательно проверять швы, ведь при эксплуатации устройства появляется значительная вибрация, которая может расшатать конструкцию.

Изготовив станину, нужно определить ее на ровную поверхность. Лучше всего залить ее основание бетоном, чтобы устойчивость станка была достаточной для осуществления работ на нем.

Для конструкции станка

Нам понадобится валовый механизм, который можно изготовить самостоятельно, либо приобрести в магазине. В нем нужно предусмотреть отверстие, предназначенное для установки патрона для сверл. Для этого подтачиваем окончание вала обычным напильником. Нужно сделать диаметр крепления немного большим, чем диаметр самого патрона. Затем подтачиваем патрон до тех пор, пока он надежно не закрепится на валовом механизме. Подгонка патрона к валу осуществляется при помощи надфиля и специального состава из абразива наждачной бумаги и масла. При этом, диаметр вала должен составлять порядка 300 мм.

На конце вала должен располагаться шкив клиноременной передачи, а на другом соответствующие приспособления, благодаря которым функционал станка становится шире. Режущий элемент в форме дисковой пилы должен быть закреплен между прижимной и упорной шайбой.

Конструкция стола

Изготавливается из стали, толщина которого должна быть прядка 10 мм. Для того, чтобы можно было изменять параметры строгания, нужно сделать стол раскладного типа, верхняя часть которого регулируется, а нижняя наоборот, должна быть жестко зафиксирована.

Внизу конструкции станка необходимо установить наш электродвигатель. Натягиваем ремень на него и на вал, расположенный сверху. Также можно сделать дополнительный уголок, с помощью которого можно выравнивать деревянный материал по отношению к режущим элементам.

Работа и безопасность

Работа на деревообрабатывающем станке должна осуществляться только теми лицами, которые знакомы с определенными правилами техники безопасности. В противном случае, такая работа может закончиться весьма плачевно для того, кто ее осуществляет.

Всего же можно выделить несколько рекомендаций, соблюдение которых является обязательным:

Перед началом работы на станке нужно тщательно проверить свой внешний вид, т.е. не торчат ли рукава или иные части, которые могут попасть под режущие элементы.
Производим осмотр деревообрабатывающего станка. Проверяем надежность закрепления шайб, фиксирующих режущий элемент на валу. Также нужно проверить степень заточки ножей и дисковой пилы, ведь их недостаточная наточка может привести к неприятным моментам в процессе распиливания древесины.
Древесину нужно подавать поступательно, без лишних рывков. Если на заготовке присутствуют сучки, то при приближении к ним режущего элемента нужно немного замедлять подачу.
Приступать к работе нужно только после того, как двигатель наберет свои максимальные обороты.
Большое внимание нужно уделять материалу, который будет обрабатываться на станке. На нем не должно быть никаких металлических скоб, гвоздей и прочих подобных элементов.

Соблюдение элементарной техники безопасности позволяет избежать множества трагических случаев, которые, к сожалению, не являются редкостью при работе с деревообрабатывающими станками. Понятно, что избежать всех внештатных ситуаций довольно сложно, но снизить риск их возникновения полностью во власти человека.

Советы по работе

Пожалуй, единственным советом в работе с деревообрабатывающим станком является точное соблюдение техники безопасности, которая изложена выше. К данному перечню хотелось бы добавить несколько моментов, касающихся непосредственной работы. В частности, нужно знать, в каких случаях нужно выключать станок, чтобы не возникало внештатных ситуаций:

Если вы заметили, что станок издает нехарактерные шумы и повышенную вибрацию.
Если вышел из строя режущий элемент, либо его крепления.
В случае попадания различного сора под режущие элементы.
В случае перегрева электродвигателя и подшипников валового механизма.
Естественно, если вы отходите от станка, то его также нужно отключать.

Каждый человек, вне зависимости от того, на каком именно станке он работает — самодельном или заводском, должен не забывать о том, что данная работа является потенциально опасной для его жизни, если он не будет соблюдать те правила, которые прямо прописаны в инструкциях по безопасности.

Токарный станок по дереву: устройство, конструктивные узлы, изготовление самодельного

Первый станок, необходимость в котором чувствует каждый мастеровой человек – настольный сверлильный, или попросту сверлилка. Но по его приобретении или изготовлении своими руками скоро оказывается, что нужно что-то и точить, а токарный станок стоит на порядок дороже. Велик оказывается соблазн сделать токарный станок универсальный вроде того, что на рис. ниже:

Самодельный универсальный токарный станок

Перед изобретательностью, умением и аккуратностью таких мастеров остается только снять шляпу. Да, на токарном станке по металлу можно точить и дерево; многие такие настольные токарные станки комплектуются вставками в шпиндельный патрон для удержания деревянной заготовки. Но – увы! – точности на металле самодельный универсальный токарный станок долго не удержит.

Дело не только в том, что усилие резания металла многократно больше, чем дерева. Сама физика обработки металлов резанием совершенно иная. Чтобы не вдаваться в основы, даже беглый поверхностный обзор которых потребует непомерно много места, возьмем и сопоставим: видали ли вы резец по металлу, острый как стамеска или железка рубанка? И что будет, если слесарным зубилом рубить дерево? Сверлилка еще может справиться с тем и другим материалом: там усилие резания симметрично сосредоточено на самом рабочем органе. Но что касается точки металла, то требования к станку, то требования к станку для нее оказываются такими, что станкостроение задолго до индустриальной эпохи выделилось в отдельную отрасль. Самый лучший машиностроительный завод сам себе станки не делает – не по плечу. Однако токарный станок по дереву собрать своими руками вполне возможно, и так, что максимально достижимую на дереве точность обработки +/–0,5 мм он будет держать долгие годы, если не десятилетия. Без 2-3 токарных операций по металлу все равно не обойтись (см. далее), но их в данном случае сможет выполнить на заказ токарь 2-3 разряда на обычном, не повышенной точности, станке, хоть бы и отреставрированном ДИП. И еще, конечно, нужно будет купить набор резцов для обработки древесины на токарном станке, см. рис.. Все остальное обязательных дополнительных затрат не потребует.

Набор резцов для обработки древесины на токарном станке

История и эволюция

Далее в тексте вам встретятся технические решения эффективные, но мастерам-любителям малоизвестные, т.к. в промышленности они по тем или иным причинам не применяются или применяются ограниченно. Однако изготовление самодельного токарного станка для обработки древесины они могут упростить и облегчить настолько, что из электроинструмента в некоторых случаях можно будет ограничиться ручной дрелью. Станкостроение тысячелетия развивается под знаком решения проблемы: как на станке точностью, к примеру, в 1 условную единицу длины сделать детали станка с точностью, допустим, 0,2 тех же единиц? И т.д., и т.п. Чтобы понять, как техника дошла до жизни такой, полезно будет ненадолго обратиться к истории.

Прародитель всех вообще станков для обработки материалов вращением – приспособление, с помощью которого люди неолита добывали огонь и сверлили рог, кость, камень, поз. 1 на рис; в последних случаях под сверло из дерева или кости подсыпали абразив из мокрого кварцевого песка. Первобытные кельты на том же принципе придумали токарный станок с ножным приводом, поз. 2; центра делались из заостренных обожженных кольев твердого дерева. В Англии сей агрегат в ходу до сих пор у мастеров-мебельщиков. Лес там по кварталам не рубят. Откупив на повал пару-тройку лесин, мастер потом охапками выносит к трассе готовые ножки, балясины и т.п. В ремесле подобного типа станок дожил прим. до начала XVIII века, поз. 3, хотя заготовка в нем вертится туда-обратно и мастеру приходится дополнительно отвлекаться, чтобы переворачивать резец.

Этапы эволюции токарного станка по дереву

В Древнем Египте уже в эпоху Среднего Царства был хорошо известен токарный станок с лучковым приводом, поз. 4. «Мотором» был, естественно, раб. В русской деревенской общине (в миру) с ее крепкими традициями взаимопомощи и взаимовыручки лучковый токарный станок дожил в глубинке до… 80-х годов прошлого века! Массовое индивидуальное деревянное строительство в планы пятилеток никоим образом не включалось, зато советское руководство в провинции смотрело сквозь пальцы на самовольную лесозаготовку в ограниченных размерах для собственных нужд или на несанкционированную закупку в леспромхозах диких бревен за универсальную советскую валюту крепостью 40 об. и вместимостью поллитра.

Для тонкой и/или мелкой работы ножной станок с бечевой и лучковый не годились: в дереве всегда есть неоднородности, а маховиком – гасителем крутильных колебаний была сама заготовка. Радикальные усовершенствования токарного станка ввел мастер Феодор в Древней Греции прим. в 400 г до н. э, поз. 6. Он дополнил ножной привод, во-первых, кривошипом – теперь заготовка вращалась в одну сторону. Во-вторых, сделал центра вращающимися и снабдил один из них захватом для удержания заготовки. В-третьих, ввел в кинематическую схему тяжелый маховик. Отдельные станки такой конструкции находились в эксплуатации на промышленных предприятиях до начала электрификации промышленности, поз. 7 – при тогдашнем полном отсутствии социальных гарантий труд неквалифицированного подсобника обходился дешевле затрат на содержание паровой машины.

Электрифицированный токарный станок по дереву (поз. 8 на пред. рис.) практически не изменился с конца XIX в (см. также рис. ниже):

а – ротор мотора и др. массивные детали привода не требуют применения отдельного маховика;
б – в зажимной патрон можно ставить различные наконечники для разного рода заготовок (см. далее) или сверло;
в – подручник с поворотной полкой-упором для резца, установленный на подвижной каретке, дает возможность вести множество разнообразных рабочих операций;
г – задняя бабка с вращающимся центром позволяет довести точность обработки до максимально возможной на дереве;
д – винт подачи пиноли задней бабки (см. далее) дает возможность проводить сложную обработку заготовки в деталь в один установ. Дерево в процессе обработки поддается под давлением держателя и центра. Если задняя бабка закреплена жестко, заготовка в процессе обработки разбалтывается. Станок приходится останавливать и делать переустанов болванки, что никоим образом не способствует качеству работы.

Устройство и кинематическая схема современного токарного станка по дереву

А если без мотора?

Энергонезависимый токарный станок по дереву может пригодиться и в наши дни; скажем, на даче или необорудованной стройплощадке. Мускульной силы нормально развитого человека достаточно для обточки заготовок из обычного строевого леса диаметром прим. до 150 мм. На такой случай возможны 2 варианта (см. след. рис.): старый добрый станок с ножным приводом (размеры его важнейшего узла – кривошипа даны справа вверху); подробнее о нем см. далее, и обработка на козлах с ручным приводом бечевой (справа внизу на рис.). Лесину в обхват таким способом не оцилиндруешь, но проточить опорные столбы крыльца, беседки или навеса над мангалом возможно.

Устройство энергонезависимых токарных станков по дереву

Просекатель для профиля гипсокартона — инструмент для быстрого соединения профилей

Перегородки, потолки, фальшстены часто возводятся из гипсокартона. А его монтируют на каркас из металлических профилей. Значительная часть времени уходит на монтаж этого самого каркаса. Сократить время без потери качества позволяет просекатель для металлического профиля. Это ручной инструмент, который соединяет два профиля в считанные секунды.

Что такое просекатель для листового металла

Просекатель или просечные клещи — ручной инструмент для соединения изделий из листового металла. Соединение происходит за счет формирования сквозного отверстия в соединяемых деталях. Фиксируются соединяемые части за счет загибания образовавшихся металлических лепестков. То есть, для соединения изделий из листового металла при помощи просекателя, не требуется никакого крепежа или дополнительных действий.

Приставили в нужное место рабочую часть инструмента, нажали на ручки. Металл пробивается, его кусочки загибаются. Все. Из-за того, что металл «пробивается», пошло еще одно название этого инструмента — пробойник для профиля. Этот же инструмент можно найти под названием «клещи для соединения ГК-профилей». Именно так позиционируют его некоторые производители. Есть и другие названия — просечка, дырокол для профиля. Это уже из жаргона строителей и домашних мастеров.

Просекатель для металлического профиля: устройство роликового типа

Внешне просекатель — это те же клещи, но с длинными рукоятками и непривычным строением рабочей части. Как у обычных клещей, у них есть две губки, но они разные по форме. С одной стороны упор, с другой пробойник. Пробойник — это выступающая часть, которая проделывает отверстие в металле. Упор — это утолщенная часть с отверстием, в которое заходит пробойник.

Фото того, как работает просекатель. Он проделывает сквозное отверстие в соединяемых деталях и загибает лепестки из металла

Форма рабочей части разработана так, что лепестки металла, которые образуются при проделывании отверстия, слегка загибаются. Этим обеспечивается надежная фиксация изделий друг относительно друга. Форма отверстия обычно прямоугольная, но может быть квадратной или круглой. Прямоугольным предпочтительнее, потому что дает более «жесткое» соединение.

Плюсы и минусы использования просекателей

Этот вид инструмента пока не слишком популярен. Причины назвать сложно, ведь вещь действительно хорошая. Особенно для тех, кто занимается монтажом гипсокартонных систем, да и для домашних мастеров тоже нужная вещь. В чем плюсы:

Быстрое и надежное соединение профилей. Скорость монтажа каркаса под гипсокартон значительно возрастает. Принцип работы прост: завели соединяемые детали между губок, сжали ручки, передвинули, повторили. И так столько раз, сколько требуется.

Пробойник для профиля гипсокартона. Так еще называют этот инструмент

Нет необходимости в использовании крепежа. Это экономия времени и средств.

Инструмент ручной, так что электричество не нужно. Можно работать на любых объектах.

В месте соединения профилей нет выступа. При монтаже на заклепки или саморезы, головка выступает над поверхностью профиля. У самореза больше, у заклепок меньше. Это мешает листу гипсокартона ложиться ровно, без загибов. При использовании просекателя, загибы остаются с «изнаночной» стороны профиля. Лицевая получается без выступов. Лист ложится ровно, что уменьшает время на шпаклевку и ее расход.

Для монтажа гипсокартона отсутствие выступов — точно плюс

Мало кто из тех, кто попробовал работать просекателем возвращаются к саморезам. Хотя, надо сказать, есть и такие. Иногда в сложных местах, соединение «прихватывают» саморезом, потом используют просекатель, а саморез выкручивают. Но это те, кто любит перестраховываться. При некотором навыке работы, дополнительная фиксация не требуется.

Недостатки

Теперь о минусах. Применение просекателя для профиля гипсокартона действительно уменьшает затраты времени. Но инструмент ручной и требует приложения мышечной силы. При больших объемах монтажа, именно конструкций из профилей, быстро накапливается усталость. И к концу рабочего дня скорость работы падает. Чем лучше инструмент, тем меньше усилий необходимо, но они нужны все равно. И это минус.

Второй недостаток — сложность разборки. Чтобы разъединить два профиля, надо разогнуть лепестки металла. Времени требуется больше, чем при выкручивании саморезов. Но меньше, чем при снятии заклепок. Вроде, это все сложности и минусы работы с просекателем.

Не везде можно подлезть и сделать просечку. Тогда приходится использовать саморезы и шуруповерт

Есть и еще один недостаток, который обусловлен формой рабочей части. Некоторые узлы — перемычки, фиксаторы — просто невозможно «достать» просекателем. Пробойник туда никак не лезет. Есть модели с очень большими «окошками», но они не очень хороши для обычных соединений. Для профессионалов иметь несколько разных моделей это нормально, а вот для домашнего пользования — явный перебор.

Саморезы или просечка

О том, что при использовании просекателей лист ложится ровнее, уже сказали. И это явный плюс в пользу просечного соединения. Второй безоговорочный плюс — экономия времени. Третий — отсутствие расходников.

В минусы соединения профилей ГК просекателем записывают недостаточную прочность крепления. Саморезами надежнее. Возможно, но прочность каркаса нужна только до момента обшивки его ГКЛ. А ее хватит с головой, даже если на каждое соединение делать только по одному креплению. Но решать что лучше — просекатель или саморезы — вам.

Виды и конструкции

Ассортимент просекателей в наших магазинах не так велик, но в крупных строительных магазинах можно увидеть около десятка разных моделей. Какие они бывают? Во-первых, есть модели для листового металла (на фото снизу). Они имеют совсем небольшой зазор в рабочей части, который еще называют «окошко». У просекателей для листового металла это окошко всего-то около сантиметра шириной. Любой металл туда влезет, а вот профиль для гипсокартона только направляющий (ПН) или стоечный (ПС) с небольшими полочками. И то могут быть проблемы.

Просекатель для металлического профиля должен иметь «окошко» в рабочей части побольше

Если говорить о моделях для соединения гипсокартона, то они имеют «окошко» побольше. Оно выполнено в виде квадрата, прямоугольника или со скругленными углами. Чем больше окошко, тем проще будет со скреплением стоечных профилей с любой шириной полок. Но тогда увеличивается размер «головы», что далеко не всегда удобно. Профессионалы просто имеют несколько разных инструментов, а для ремонта и бытового использования выбирают что-то среднее.

Это уже инструмент для профессионалов — с разными по размерам и форме отверстиями

Есть еще разные формы отверстий: прямоугольное, круглое, квадратное. Есть они разных размеров. Чем больше толщина металла, тем большего размера требуется пробойник (или бита). Есть модели со сменными пробойниками, а есть ротационные. У ротационных или револьверных (на фото выше) смена насадки происходит поворотом колеса с разными по форме и размерам битами. Если работать с листовым металлом планируете часто — это хорошая вещь. Для эпизодического применения такая роскошь ни к чему.

У потолка и пола можно и обычным инструментом скрепить профили, но удобнее работать со специальным

Есть еще просекатель для металлического профиля для удобного скрепления профилей под потолком или у пола. У них ручки не являются продолжением рабочей части, а установлены под углом. У некоторых (Ultra Profil EDMA) под углом 90°, у других — под 45°. Этот инструмент еще больше ускоряет работу при создании каркасов для подвесных потолков.

Одноручные и двуручные и принцип работы

Стоит еще помнить, что есть одноручные и двуручные модели. В одноручных есть возвратная пружина, которая разжимает рукоятки после снятия напряжения.

Одноручными работать далеко не легко. Особенно, на хороших профилях из нормального металла. Так что часто одноручные все равно приводят в действие двумя руками. В таком случае порядок работы с просекателем для профилей КГ такой:

Как работает просекатель: пробивает оба профиля, загибает края внутрь

Выставляем профили по уровню.
Левой рукой фиксируем их в нужном положении.
Инструмент в правой. Заводим его рабочую часть в нужную точку, сжимаем до того момента, как бита не упрется в металл.
Левую руку убираем (профили «держит» просекатель), сжимаем рукоятки двумя руками.

Работа двуручными отличается тем, что рукоятки находятся на таком расстоянии, что одной рукой их даже не подхватишь. Ну, и еще они предназначены для соединения более толстого металла.

Как выбрать просекатель для металлического профиля

Пожалуй, сложное — выбор конкретной модели просекателя. Делятся они, как обычно, на бытовые и профессиональные. Разница в цене более чем ощутимая. Самые дешевые и приемлемые по качеству можно приобрести примерно за 10$, нормальные — от 20-30$, а действительно хорошие стоить могут 100$ и выше.

Просекатель профиля для гипсокартона: какой выбрать

В чем разница? В рабочем ресурсе и удобстве использования. А это значит, что в более дорогих применяют более прочные и дорогие металлы, резину и пластик для ручек и т.д. У них более сложное устройство рабочей части, есть механизм, который снижает усилие, необходимое для соединения. В общем, платить есть за что. Но тем не менее, для периодической работы, для дома можно и в дешевом сегменте найти вполне неплохие и работоспособные экземпляры.

Разница в рабочей части между обычным недорогим просекателем и профессиональным

При выборе просекателя для профиля из любой категории смотрите на следующие параметры:

Максимальная толщина скрепляемых деталей. Обратите внимание, указывается суммарная толщина металла, которую может пробить данный инструмент. То есть, если указано 1,2 мм, это значит, что можно брать два листа по 0,6 мм или 0,8 мм + 0,4 мм, но никак не два листа по 1,2 мм.
Форма и размер «окошка». Скругленные углы облегчают работу.
Наличие ролика, который проталкивает пробойник. Такие модели дороже, но усилий прилагать надо намного меньше.
Корпус без дефектов, каверн, трещин, массивный и тяжелый.
Оцениваем эргономику.
- Ручки должны быть удобными, с упорами.
- Идеально, если на рукоятках есть прорезиненные вкладки. Иначе придется работать в перчатках — будут мозоли.
- Рукоятки в разведенном состоянии можно обхватить одной рукой.
Плавный ход при сжатии.
Отсутствие люфтов.

Для профессионалов такой инструмент — находка, но для любителей и домашних мастеров цена слишком велика

И очень желательно, чтобы фирма была известная. Хотя, есть и безымянные «китайцы», которые для домашнего пользования очень даже неплохи.

Преимущества просекателя для профиля, обзор моделей

Просекатель для металлического профиля под гипсокартон: назначение и особенности применения. Устройство и принцип действия. Что лучше: саморезы или просекатель. Простая модель своими руками. Обзор моделей Кнауф, Matrix, Сибин, Edma, KWB.

При сооружении гипсокартонных перегородок в современных офисных и жилых помещениях одним из самых востребованных инструментов является просекатель для профиля металлических каркасов, на которые монтируются утеплитель и листы гипсокартона. Его широкое распространение стало возможным благодаря массовому использованию при отделке внутренних помещений тонколистовых металлических профилей со стандартизованными характеристиками, в т. ч. по типоразмерам и параметрам металла. Просекатели имеют очень простую конструкцию, недороги, надежны и обладают большим эксплуатационным ресурсом. Кроме того, этот инструмент характеризуется высокой производительностью и не требует профессиональной подготовки.

Функции и назначение просекателя

Просекатель — это ручной инструмент, используемый в монтажных работах для соединения металлических профилей в опорные каркасы, а также для точечного крепления изделий из листового металла (ленты, лотки, желоба и прочее). Эта технология, основанная на просечке двух наложенных друг на друга металлических листов с завальцовкой с обратной стороны краев отверстия, была разработана много десятилетий тому назад. Но массовой она стала только после широкого распространения профильных систем, предназначенных для сооружения внутренних перегородок с использованием гипсокартона. Сейчас практически у всего ручного инструмента этого типа в качестве функционала указывается соединение монтажных профилей под ГПЛ. В обиход даже вошло название «просекатель для гипсокартона», хотя формально он предназначен для быстрого монтажа металлических каркасов гипсокартонных перегородок и подвесных потолков.

Принцип действия и устройство инструмента

При сжатии рукояток пробойник просекателя проходит насквозь через оба скрепляемых листа. По ходу движения он вначале прорезает отверстие посередине профиля, а затем высекает его от центра в стороны, загибая при этом металл обоих листов на бортики отверстия с обратной стороны заднего листа. Самыми распространенными являются прямоугольные пробойники, хотя иногда встречаются и квадратные. В самом простом варианте просекатель для соединения металлического профиля представляет собой клещи с длинными рукоятками, на губках которых закреплен пробойник и встречный ограничитель. Такой инструмент обычно имеет длину 300÷350 мм, что связано с необходимостью иметь рычаг при приложении мускульного усилия.

Более совершенная конструкция с шарнирным механизмом (см. рис. ниже) позволяет при том же нормативном усилии уменьшить размеры до 250÷270 мм.

У такого инструмента опорная рукоятка и часть головки, на которой смонтирован ограничитель, неподвижны, а пробойник (пуансон) движется вперед и назад при сгибании и разгибании шарнирного механизма.

Главные плюсы и минусы монтажа гипсокартонного профиля просекателем

Хотя многие производители указывают на возможность работы «одной рукой», очень часто это оказывается невозможным в силу особенностей монтажа, а также усталости или просто нехватки мускульной энергии.

Саморезы или просекатель: за и против

В итоге можно сказать, что вопрос «просекатель или саморез» в принципе некорректен, так как каждое из этих соединений имеет свои плюсы и минусы, а также определенные области и условия применения.

Как выбрать хорошую модель

максимальная толщина соединяемого профиля;
качество сборки и отсутствие люфта осей;
использование в качестве толкателя пробойника ролика;
длина рукояток (от этого зависит рычаг и, соответственно, физическое усилие);
размер и форма зева;
удобство рукояток, материал накладок;
долговечность покрытия (эту характеристику можно оценить только по отзывам пользователей);
репутация торговой марки в части именно этого инструмента.

За просекателями специального применения следует обращаться к дилерам известных фирм, специализирующихся на таком инструменте (например, EDMA, см. далее).

Просекатель Knauf

Просекатель EDMA

Просекатель EDMA DUO PROFIL имеет расширенный зев и предназначен для соединения двух вертикальных профилей толщиной до 1 мм. А ULTRA PROFIL (см. фото ниже) разработан для работы с профилями, закрепленными на полу или потолке. Рукоятки этой модели повернуты под прямым углом к головке, а подача пробойника производится зубчатым механизмом. Уникальной разработкой EDMA является приводной просекатель металлического профиля, выполненный в виде насадки для беспроводной дрели, которым можно соединять даже профили для подвесных потолков. Весь инструмент EDMA поставляется с запасными пуансонами (пробойниками), а MASTER PROFIL кроме этого комплектуется пятью дополнительными пружинами.

Просекатель Matrix

Просекатель «СИБИН»

Просекатель KWB

Просекатель для профиля своими руками

Второй вариант заключается в копировании простого просекателя типа «СИБИН» или изготовлении подобного. Это очень простое устройство из металла толщиной 3–4 мм, и при наличии необходимых навыков его можно изготовить в любой ремонтной мастерской, где есть подходящее для этого оборудование. В обоих случаях форму и размер пробойника профиля и его ответной части лучше всего позаимствовать у фабричного просекателя, а при невозможности сделать качественно самому заказать у специалиста. Особое внимание следует обратить на заточку пробойника и размер зазора в ответной части.

Работа с инструментом пошагово

Установить профили по разметке внахлест (при необходимости зафиксировать).
Захватить место нахлеста просекателем и слегка наколоть.
Плотно удерживая один из профилей, до конца сдавить рукоятки, а затем отвести их в исходное положение (если инструмент с возвратной пружиной, то просто ослабить давление).
Убрать инструмент с места нахлеста профилей и проверить качество соединения.

Если при работе используется качественный инструмент, то недостаточная длина и разгиб «усиков» с обратной стороны соединяемых профилей, как правило, связаны с неполным сжатием рукояток просекателя (чаще всего из-за физической усталости). В этом случае можно попробовать продавить это же отверстие еще раз или же сделать рядом другое.

Условия, когда профиль не соединяют просекателем

Если по техническим условиям монтируемая конструкция из профилей в случае необходимости должна легко разбираться и собраться (техобслуживание, аварийные ситуации и пр.), то в этом случае сборку лучше делать на саморезах.

Не рекомендуется применять просекатели и в том случае, если соединения будут находиться под динамической нагрузкой.

Альтернативы использования: делаем отверстия

Если посмотреть на стандартный просекатель с точки зрения классификации кузнечно-прессового оборудования, то его можно назвать миниатюрным дыропробивным прессом с ручным приводом. Это действительно так, поскольку при замене рабочего инструмента (пробойника и его ответной части) на другие насадки просекателем можно вырубать прямоугольные и круглые отверстия в листовом металле. А их размер ограничивается только его толщиной в сочетании с максимальным ручным усилием. Самый простой вариант такого использования — просекатель отверстий в профилях для последующего закручивания болтов или саморезов.

Единственный производитель, кто широко рекламирует насадку-просекатель для электрической дрели, — это французская EDMA. Неужели никто больше не выпускает такого инструмента? Или здесь есть какие-то сложности? Если кто-нибудь знает ответ на этот вопрос, поделитесь, пожалуйста, информацией в комментариях.

Какой просекатель для профиля купить в 2021 году: ТОП-13 лучших просекателей

Просекатель — инструмент, позволяющий скреплять металлические детали без метизов. Применение этого простого гаджета не только ускоряет работу, но и экономит средства на ремонт. В этой статье — ТОП-13 лучших моделей для домашнего и профессионального использования.

ТОП-13 лучших просекателей

Какой бы вы выбрали просекатель для профиля или посоветовали?

Бюджетные модели

Дешевые — не значит плохие. Просекатели из самой доступной ценовой категории по качеству могут оказаться ну хуже дорогих аналогов. Вот шесть моделей, к которым стоит присмотреться домашним мастерам.

6. FIT 15007

Инструмент позволяет работать одной рукой. Это возможно за счет усиленной конструкции. Игла оставляет прямоугольные отверстия.

Цена — от 1300 руб.

FIT 15007

вес — 580 г;
длина — 35,5 см;
толщина профиля — 0,6 мм.

невысокая цена;
легкий;
удобный в работе.

мастера дорабатывают инструмент: под матрицу устанавливают шайбу, чтобы добавить прочности соединению.

5. Sibin 3132

Пробойник способен работать с профилем шириной до 8 мм за счет широкого зева скобы.

Цена — от 700 руб.

Sibin 3132

толщина профиля — 0,6 мм;
ручки — покрыты пластиком, рельефные;
вес — 800 г;
рукоятки с прорезиненным покрытием.

удобные рукоятки;
работа с широким профилем;
возможность скрепления деталей в трудно доступных местах.

неудобная форма внутреннего отверстия;
требует большого усилия.

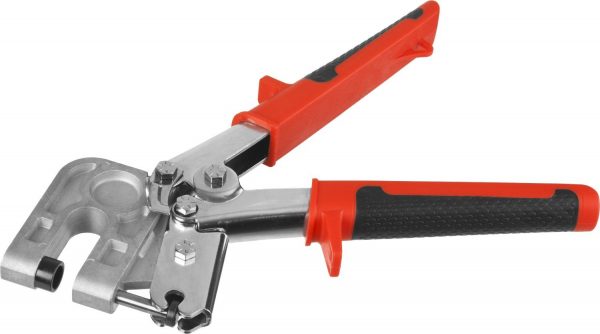

4. Зубр Эксперт

Модель разработана для одной руки. Гаджет позволяет производить монтажные и ремонтные работы даже в труднодоступных местах.

Цена — от 1382 руб.

Зубр Эксперт

толщина профиля — 0,6 мм;
вес — 620 г;
длина — 34,5 см;
корпус — инструментальная сталь.

простая замена биты;
рычажная конструкция;
возможность работать одной рукой;
рельефные рукоятки с отверстием для большого пальца;
цельнолитая конструкция.

высокая цена;
нет покрытия на рукоятках;
небольшая толщина профиля.

3. Sparta 87952

Это просто бюджетный просекатель для работы двумя руками. Станет незаменимым помощником при проведении ремонта своими силами.

Цена — от 424 руб.

Sparta 87952

вес — 750 г;
толщина профиля — 0,95 мм;
длина — 37,7 см.

обрезиненные рукоятки;
значительная толщина профиля.

неудобно работать в сложнодоступных местах.

2. Matrix 87950

Недорогой, но прочный инструмент для самостоятельного ремонта квартиры, дома.

Цена — от 1108 руб.

Matrix 87950

длина — 250 мм;
вес — 1150 г;
толщина профиля — 0,65 мм;
покрытие рычагов — пластик.

не оставляет вмятин на скрепленных деталях;
прокалывает профили Кнауф.

образуемые при проколе усики часто трескаются, обламываются на толстом профиле (недостаток отсутствует при работе с тонкими материалами);
большой вес.

1. Просекатель Matrix 87951

Одна из немногих моделей просекателя от торговой марки Matrix, доступная в России. Усовершенствованная версия инструмента позволяет пробить профиль толщиной 0,6 мм.

Цена — от 911 руб.

Просекатель Matrix 87951

вес — 570 г;
длина — 29 см;
толщина профиля — 0,6 мм;
рабочий захват — 8,5 мм;
покрытие рукояток.

легкий вес;
небольшие габариты;
возможность работать в стесненных условиях;
широкая скоба.

несмотря на рычажный механизм, работать одной рукой сложно — механизм жестковат;
не подходит для угловых соединений;
покрытие ручек стирается, но только при интенсивном использовании.

Средний ценовой сегмент

В этом ценовом сегменте часто представлен инструмент, который можно использовать как любителям, так и профессионалам.

3. Topex 43E100

Просекатель предлагает известная польская компания по производству строительных инструментов и аксессуаров сегмента масс-маркет.

Цена — от 2185 руб.

Topex 43E100

длина — 350 мм;
ручки — пластиковое покрытие;
толщина профиля — до 1 мм.

соединяет надежно, без люфта;
пробивает материал без сильного нажима;
дает ровное, аккуратное отверстие.

мастера стачивают часть металла с биты для лучшего крепления;
работает не во всех положениях.

2. Stayer Grand

Просекатель с универсальной формой зева позволяет скреплять профиль разной формы.

Цена — от 1900 руб.

Stayer Grand

длина — 26,5 см;
толщина профиля — 0,6 мм;
вес — 1130 г;
покрытие рукояток — резина.

возможность работать в труднодоступных местах;
прорезиненные рукоятки;
универсальная форма зева.

1. Зубр Профессионал ZR-31351

Еще одна модель просекателя профиля от российского производителя.

Цена — от 2333 руб.

Зубр Профессионал ZR-31351

толщина сшиваемых профилей — до 0,6 мм;
вес — 686 г;
длина — 25 см;
покрытие рукояток — двухкомпонентное.

возможность замены пуасона;
двухкомпонентное покрытие позволяет надежно держать инструмент.

небольшая толщина профиля.

Премиум-сегмент

Такой инструмент отличается выносливостью, высоким качеством используемых сплавов, эргономичностью конструкции.

4. Knipex KN-9042250

Инструмент скрепляет листы металла толщиной до 1,2 мм. Просекатель изготовлен из оксидированной стали. Специальный рычажный механизм снижает усилие при работе.

Цена — от 12826 руб.

Knipex KN-9042250

покрытие ручек — пластик;
толщина скрепляемого материала — 1,2 мм;
вес — 676 г;
длина — 25 см.

возможность работать одной рукой;
значительная толщина прокалываемого профиля;
небольшой вес;
сниженное усилие.

жесткое покрытие ручек.

3. Stanley Stud Crimping Tool

Профессиональный инструмент разработан для скрепления U-образных каркасов. Корпус отлит из твердосплавного металла.

Цена — 14258 руб.

Stanley Stud Crimping Tool

вес — 760 мм;
толщина профиля —0,8 мм;
длина — 33,5 см;
покрытие ручек — есть.

работа одной рукой;
небольшой вес;
возможность работать с U-профилем.

2. EDMA ULTRA PROFIL

Торговая марка выпускает профессиональную технику для монтажа каркасов. Просекатель снабжен рычажным механизмом для работы одной рукой.

Цена — от 8720 руб.

EDMA ULTRA PROFIL

толщина профиля — до 1 мм;
покрытие рукояток — пластик;
работа одной рукой — да;
вес — 825 г.

пробивает толстый профиль;
работа одной рукой;
невысокая цена.

жесткое покрытие ручек.

1. EDMA Master Profil

Профессиональный просекатель прорезает квадратные отверстия. Двухкомпонентные рукоятки удобно лежат в ладони. Работать можно одной рукой.

EDMA Master Profil

длина — 26 см;
вес — 679 г;
толщина профиля — 1+1 мм.

небольшой вес;
надежное крепление, на 60% выше в сравнении с предыдущими моделями;
нужно прилагать на 30% меньше усилий, чем при работе с аналогичным инструментом других производителей;
эргономичная форма ручки;
невысокая стоимость;
новая патентованная модель пуансона.

Устройство просекателей

Инструмент состоит из таких частей:

две рукоятки;
рабочая головка с битой;
губка с отверстием под биту.

Устройство просекателя

Материал размещают между головкой и битой, и сжимают рукоятки. Бита пробивает деталь и разводит кромки образованного отверстия. Кромки загибаются, детали соединяются. В зависимости от формы шипа на рабочей головке, просекатель оставляет круглые, прямоугольные или квадратные отверстия.

Внимание! Существует две разновидности биты. Прямая применяется для отверстий одного размера. Также представлены инструмент с «револьверной» головкой, в котором рабочая часть выполнена в виде барабана с насадками разного размера. «Револьверные» модели обычно используются для мягких материалов — кожи, картона, пластика.

Как выбрать просекатель для профиля

Обыкновенные (любительские). Обычно это бюджетные изделия, предназначенные для выполнения малого объема работ. Такой инструмент подойдет для домашнего ремонта в небольших помещениях — для этого у них достаточный ресурс. Но он неэффективен в работе с толстым металлическим профилем.
Усиленные. Это продукция среднего и высшего ценового сегмента. Такие приспособления подходят для профессионального ремонта. Они долго служат, работают без заклинивания даже в толстостенном профиле.
Профессиональные. Это массивный, но при этом и надежный гаджет. Пробойники изготовляются из твердых сплавов, выдерживающих интенсивные нагрузки. Многие производители предусмотрели возможность замены пробойника и ролика.

Видео — Совет по выбору просекателя для профилей

При выборе инструмента обращают внимание на следующие характеристики:

максимальная толщина обрабатываемого профиля;
длина рукояток — подбирается опытным путем;
форма рабочей части — зависит от типа профиля (в продаже представлены также универсальные модели);
вес — чем инструмент тяжелее, тем больше усилий потребуется при работе с ним;
наличие покрытия на рукоятках — инструмент с пластиковым или, предпочтительнее, резиновым или комбинированным покрытием, не выскальзывает из рук во время работы.

Также просекатели бывают:

Одноручные — удобны, когда ремонт выполняется самостоятельно без помощника.
Двуручные — нагрузка распределяется между конечностями, поэтому мастер меньше утомляется во время работы (здесь наверняка потребуется ассистент).

Обратите внимание! При покупке обращают внимание и на скобу: чем больше зев, тем шире область применения гаджета.

Видео — Просекатели металлического профиля

Когда нельзя пользоваться просекателем для крепления профиля

Шуруповерт дает более надежное соединение в сравнении с просекателем. Резьба крепежей крепко удерживает элементы каркаса, независимо от направления прикладываемого усилия.

С просекателем устойчивость на нагрузку действует только в определенных направлениях. Если на конструкцию, скрепленную при помощи этого инструмента, оказывают воздействие под неестественным углом, то профили могут рассоединиться.

Просекатель можно использовать:

при строительстве решетки для обшивки стены гипсокартоном;
для соединения поперечных профилей подвесного потолка.

Внимание! Гаджет используется для создания временных соединений. Такой способ крепления не может применяться самостоятельно. Дополнительно устанавливают шурупы при монтаже гипсокартона. Один из саморезов, удерживающих лист, будет проходить в месте пересечения двух профилей, где они скреплены просекателем.

Видео — Просекатель для профилей, плюсы и минусы

Возвращаясь к вопросу, какой просекатель выбрать, можно сказать следующее. Для домашнего использования подойдет бюджетный инструмент с универсальной скобой для всех видов профиля, лучше — одноручный, поскольку ремонт обычно выполняется одним человеком. Для профессиональной деятельности следует обратить внимание на инструмент из премиум-категории.
