Детальный обзор скважинного насоса Водолей

Экономное потребление электроэнергии;
Высокую производительность;
Низкий шумовой коэффициент;
Износостойкость деталей, изготовленных из нержавеющей стали, латуни и безопасного пищевого пластика;
Возможность гарантийного или самостоятельного ремонта;
Небольшой вес и размеры, соответствующие диаметру скважины;
Полную комплектацию, позволяющую немедленно приступить к монтажу.

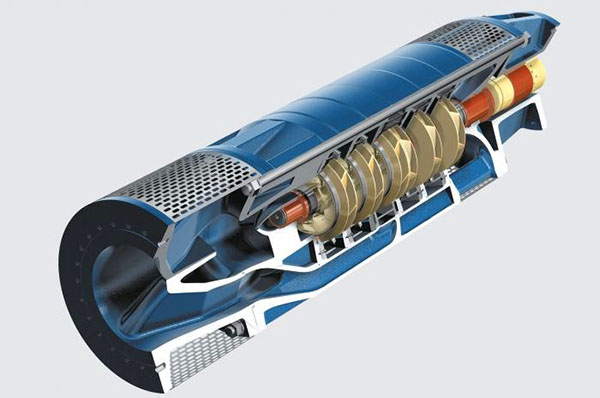

Многоступенчатый насосный сектор;
Электродвигатель, отделенный фильтром;
Конденсаторная коробка, находящаяся снаружи.

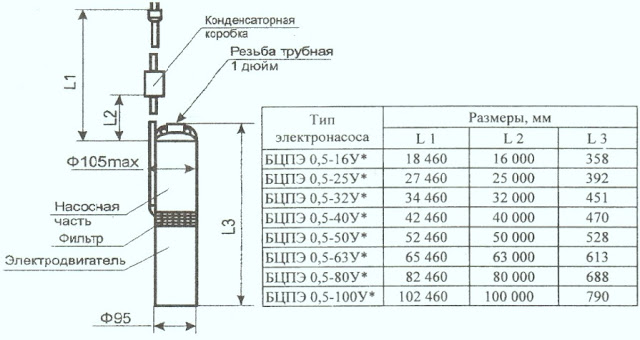

По данным таблицы можно проследить соотношение габаритов аппарата и двух важных технических показателей – производительности и величины номинального напора (кликните для увеличения)

БЦПЭ – бытовой центробежный погружной электронасос;
0,5 (л/с) – производительность;
100 (м) – номинальный напор при номинальной объемной подаче;
60 (л/м) – максимальная производительность;
150 (м) – высота подъема воды в скважине при наибольшем напоре.

В таблице представлены технические характеристики всех моделей насоса Водолей с производительностью 0,32: с помощью анализа данных легко подобрать аппарат для собственного использования

Насосы Водолей БЦПЭ-1,2 достигают максимального КПД при подаче воды 1,2 л/с (4 м³/ч): график отражает зависимость объема воды от напора

Уточнив технические данные скважины и сравнив характеристики разных насосов, вы можете подобрать модель, оптимально подходящую для вашего участка

Диаметр скважины;
Дебит скважины;
Уровни воды в скважине (статический и динамический);
Предполагаемый расход воды;
Расстояние от источника до дома;
Давление в гидроаккумуляторе (демпферном баке).

Обратите внимание! Еще на этапе планирования системы водоснабжения необходимо составить схему дома с указанием всех возможных точек водоразбора – данные пригодятся и для монтажа разводки , и для выбора насоса

Количество постоянно проживающих;
Количество точек пользования внутри дома (санузел, кухня, душ);
Наличие точек разбора за пределами дома (полив огорода, кран в летней кухне, кран в бане) и пр.

Обратите внимание! Профилактическую чистку необходимо проводить раз в 1-2 года, но возможен и аварийный внеплановый ремонт, если детали износились или всасывающий патрубок раньше времени наполнился песком

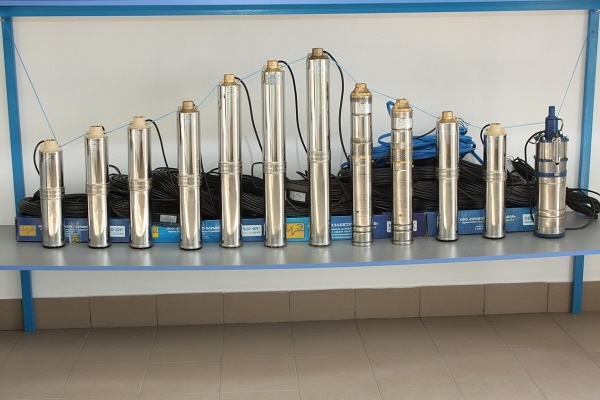

Модельный ряд насосов фирмы «водолей»

Виды оборудования

Все электронасосы данной системы — центробежные и имеют ряд сходных характеристик

Используют для добычи жидкости с глубины не более 16 м

Тип – бытовой, центробежный с электроприводом:

Индекс «П» говорит о том, что тип его погружной (см. Погружной насос «Водолей» и его основные характеристики ).
Источниками водоснабжения могут выступать как открытые природные водоемы, так и резервуары, и обычные колодцы.
Цифра 0,5 значит, что максимальный диаметр мелких частиц не должен превышать 0,5 мм. Применяют данный тип для орошения участков и мытья автомобилей.
Мобильность позволяет использовать его для нескольких типов источников жидкости.
Скорость перекачивания достигает 3,6 м3 в час.
Работает в сетях переменного тока на напряжении 230 В.
Минимальный диаметр погружного отверстия составляет 11 см.
Для транспортировки на необходимую глубину используют трос, гофрошланг, хомуты и конденсаторные коробки.
Гарантия производителя на электрооборудование составляет 10 000 часов. Этого вполне хватает для использования его в течение минимум 10лет.

Для правильной эксплуатации основной элемент на тросе погружают в воду, только потом включают в сеть

Это дает возможность избежать внезапного короткого замыкания в цепи.
Производитель снабдил электронасос качественным тепловым реле, что делает работу оборудования максимально безопасной.
Для обеспечения безаварийной эксплуатации рекомендуется приобретение автотрансформатора, но это касается лишь тех районов, где наблюдаются частые перебои в электроснабжении.

Внимание! Скручивание шланга недопустимо по технике безопасности, как и наличие крупных взвесей в водоеме. В этой серии доступны более мощные электронасосы до 100 Вт

Также различие состоит в длине электротехнического кабеля. И составляет 16-40 м

В этой серии доступны более мощные электронасосы до 100 Вт. Также различие состоит в длине электротехнического кабеля. И составляет 16-40 м.

Водолей насос для скважины 0,5-100 БЦПЭ У

Это оборудование продвинутого типа, оптимальное погружение приходится на глубину 100м, а максимальное составляет 150 м

Примечание. При этом эффективность электроустановки несколько падает. Применяется для бытовых нужд в системах орошения и поливов участков, временного водоснабжения дач.

Естественные и искусственные водоемы.
Бытовые резервуары.
Глубокие колодцы.

Установленная мощность составляет 1950 Вт. Работает в сетях переменного тока 230 В.
Средняя скорость течения жидкости составляет 2,5 м3/ч. Для лучшей эксплуатации температура перекачиваемой жидкости должна составлять 35°С.
Максимальный диаметр твердых частиц не должен превышать 0,5 мм.
После каждого применения следует высушить кабель на воздухе.
Во время хранения не следует его скручивать во избежание выхода из строя электрооборудования.
Гарантийный срок эксплуатации составляет 10 000 часов.

Низкое энергопотребление и малая стоимость оборудования вывели эти центробежные погружные электронасосы в лидеры оборудования подачи воды для загородных участков.

Чистка и мелкий ремонт насоса

Иногда случается, что устройство перестает вращаться и перед его владельцем встает вопрос, как разобрать насос водолей. Следует знать, что в аппарате нет внутреннего фильтра, а сетка, улавливающая камни и крупный песок, устанавливается снаружи, между насосной частью и двигателем. Поэтому если прекратилось вращение, скорее всего причина кроется в повреждении или засорении рабочих колес. Если засор минимальный, можно попытаться справиться с проблемой самостоятельно. Чистка производится поэтапно:

Нужно снять защитную сетку. В новых моделях она крепится при помощи специального зажима, который можно открыть, поддев его отверткой и слегка придавив в середине. На старых устройствах стоят два обычных винта, которые легко можно открутить.
На широких моделях насосов дополнительно снимается кабель-канал – небольшой металлический желобок, который защищает кабель от повреждений.

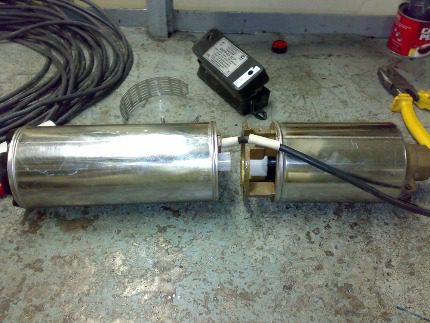

Двигатель отделяется от насосной части путем откручивания четырех болтов, понадобится ключ на 10. Затем снимаются пластиковые муфты, передающие усилие двигателя на насос.
Разобранная конструкция очень аккуратно, чтобы не повредить кабель, укладывается на горизонтальную поверхность.
Затем нужно попытать провернуть вал головкой на 12 или торцовым ключом, придерживая при этом рукой верхнюю часть устройства. Как только вал шевельнется, следует сразу направить струю воды в насосную часть, чтобы попытаться вымыть оттуда частицы, которые заклинили устройство. Если все удалось и вал свободно вращается, тщательно промываем насос, после чего собираем его в обратной последовательности.

В случае если повреждены рабочие колеса, без разборки насосной части не обойтись. Эту операцию специалисты рекомендуют перепоручать работникам сервиса, поскольку потребуется замена испортившихся деталей.

Специалисты рекомендуют ремонт устройства проводить в условиях сервиса

Довольно часто владельцы устройства, констатирующие прекращение вращения оси в насосной части, считают, что заклинило подшипник. Однако находящийся в этой части единственный подшипник скольжения заклинить не может. Это проблема с рабочими колесами, которые, скорее всего, придется менять.

При наличии запасных деталей можно попытаться провести ремонт насоса водолей своими руками. Для этого нужно:

Сильно сжать корпус снизу и сверху, упираясь в латунный элемент нижней части устройства.
Осторожно вынуть узкогубцами стопорное кольцо, которое держится в специальной канавке и при сильном сжатии корпуса ослабляется.
По очереди снять все рабочие колеса, затем упорную крышку с подшипником.
Устранить заклинивание и собрать все в обратном порядке.

Стоит заметить, что в условиях сервиса разборку и последующую сборку насоса осуществляют при помощи специального пресса. Поэтому в домашних условиях выполнить операции будет крайне затруднительно, если не просто невозможно.

Можно с уверенностью утверждать, что центробежный насос водолей – практичное, простое и эффективное устройство для подачи воды в автономной системе водоснабжения. Если соблюдать все требования инструкции по его эксплуатации и регулярно проводить обслуживание, он безупречно прослужит длительный срок.

1.1. Дезинфекция колодцев по эпидемиологическим показаниям

Дезинфекция колодцев по эпидемиологическим
показаниям включает:

предварительную дезинфекцию колодца;

повторную дезинфекцию колодца.

Правила установки

Водолей насос для колодцев и скважин марки БЦПЭ имеет определенные правила установки. И их надо строго придерживаться. Начинать надо на поверхности.

Подготовка

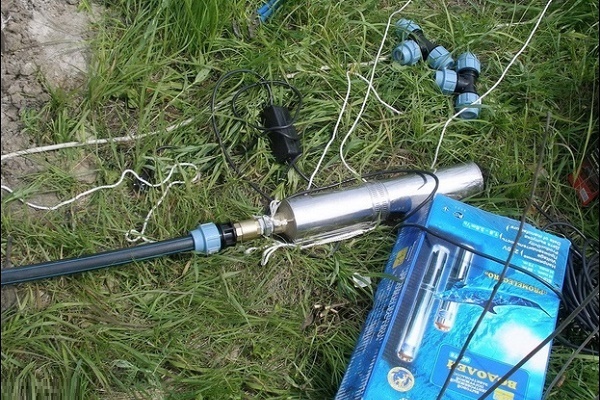

Сначала к устройству прикрепляется труба. Если сам прибор будет использоваться только для полива, тогда к нему надо присоединить шланг.

Что касается диаметра трубы, то она должна соответствовать диаметру выходного патрубка. Меньше использовать не рекомендуется, потому что сужение трубопровода – это снижение технических характеристик агрегата.

Правила сборки насоса Все трубные соединения надо проводить при помощи резьбовой муфты. Это касается и соединение с насосом, и соединения с оголовком скважины. Питающий электрический кабель лучше всего прикреплять к трубе пластиковыми хомутами. Это не только предотвратит повреждения кабеля от механического воздействия в процессе монтажа, но и облегчит сам процесс погружения насоса в скважину или колодец. Необходимо также знать, что опускать и поднимать прибор за кабель нельзя.

Теперь к проушинам колодезного насоса «Водолей» присоединяется капроновый торс, который идет в комплекте с оборудованием. В принципе, его можно заменить тросом из нержавейки диаметром 3 мм, если есть сомнения, что первый выдержит вес прибора.

Особенности монтажа

Итак, если все приготовления на поверхности завершены, можно переходить к погружению

Надо осторожно опускать насос в скважину, держа его за трос, который свободным концом привязан к оголовку. Сам спуск производится равномерно, то есть, одномоментно и кабель с трубой, и трос

Что касается глубины установки, то производитель рекомендует не опускать агрегат ниже 0,4 м до дна. Правда, это величина рекомендательная, ведь существует разные скважины: новые и старые. К примеру, в старых скважинах дно сильно заилено, поэтому лучше ниже 1 м до дна насос не опускать, потому что всегда присутствует вероятность, что иловые отложения попадут в сам насосный прибор.

Насосная станция Водолей

И последнее. Это касается насосной станции «Водолей». Необходимо отметить, что производитель сегодня предлагает уже готовые насосные станции, укомплектованные насосом, гидроаккумулятором, обратным клапаном и фильтром грубой очистки. Обязательно в комплектность входит запорная арматура и блок автоматики. То есть, это готовая водопроводная сеть локального типа с водозабором из скважины или колодца. Понятно, что к комплекту еще придется докупить трубу, которая будет соединять все элементы водопровода.

Конечно, в основу выбора здесь также ляжет насос «Водолей». Именно он будет являться сердцем станции. И уже под него будут подбираться все остальные элементы системы

Поэтому очень важно правильно выбрать сам агрегат под условия будущей его эксплуатации

Как выбрать глубинный насос для скважины – определяемся сами

Чтобы выбрать насос, который может поднять воду с глубины, необходимо придерживаться определенных правил. Среди всего прочего, потребуется изучить технические характеристики агрегата. К наиболее важным параметрам относится:

Мощность насоса – глубинные приборы уже сами по себе достаточно мощные устройства. Как правило, этот показатель оборудования не падает ниже отметки в 1,5 кВт. Этого вполне хватит для перекачивания воды из источников, глубиной до 30 м;
Производительность – делая расчет этого показателя нужно учесть, что семья из 4 человек в среднем потребляет примерно 200 л. воды в сутки. Следовательно, лучше покупать насос, способный перекачивать минимум 50 л/мин. Такая производительность позволит запастись водой для различных бытовых нужд и полива огорода;
Наличие встроенной защиты – насос обязательно должен иметь поплавковый выключатель, реле давления или реле протока воды. Эти приборы существенно продлят сроки эксплуатации агрегата;
Размер водного источника – каждый водяной насос глубинный имеет свои габариты и вес. Если диаметр скважины не большой, то и агрегат должен быть соответствующих размеров, чтобы владелец имел возможность спокойно погрузить его в воду;
Напор насоса – при расчете необходимо учесть, что 1 метр по вертикали равен 10 метрам по горизонтали. К указанным в паспорте насосов показателям напора нужно прибавить еще 30 метров. Таким образом, если глубина скважины составляет 40 метров, то создаваемый агрегатом напор должен составлять минимум 70–80 м.

Большое значение также имеет способ охлаждения прибора. Лучше всего покупать насосы, двигатели которых охлаждаются за счет рабочей жидкости. Такие устройства не требует специального ухода и частых проверок, так как работают практически полностью автономно.

Глубинные насосы «Водолей» – характеристики, цена и качество

Модельный ряд включает устройства различной мощности. Цены варьируется в соответствии с характеристиками, и данное соответствие абсолютно оправдано. Качество всегда отменное, а стоимость минимальна.

Чтобы покупка была целесообразной, нужно покупать такой насос для скважины, которые позволит выкачать воду и передать ее по трубопроводу в дом без дополнительного оборудования. Поэтому глубина залегания грунтовых вод – главный критерий подбора модели.

Водолей — БЦПЭ расход: 1,2 м³/ч	напор в метрах	Потребляемая мощность — ВТ	Ориентировочная цена в рублях на 2019 год
0,32 25 У	25	440	7750
0,32 32 У	32	500	8050
0,32 40 У	40	680	8900
0,32 50 У	50	900	9950
0,32 63 У	63	1000	11 200
0,32-80 У	80	1290	11 600
0,32-100 У	100	1600	14 450
0,32-120 У	120	1950	19 250
0,32 140 У	140	2500	21 450

Водолей — БЦПЭ расход: 1,8 м³/ч	напор в метрах	Потребляемая мощность — ВТ	Ориентировочная цена в рублях на 2019 год
0,5 16 У	16	400	7100
0,5 25 У	25	550	8150
0,5 32 У	32	650	8950
0,5 50 У	50	970	10 650
0,5 63 У	63	1270	11 950
0,5 80 У	80	1630	14 700
0,5 100 У	100	2050	16 750

Водолей — БЦПЭ расход: 4,3 м³/ч	напор в метрах	Потребляемая мощность — ВТ	Ориентировочная цена в рублях на 2019 год
1,2-12 У	12	550	8400
1,2-16 У	16	730	9750
1,2-25 У	25	900	10450
1,2-32 У	32	1170	10 700
1,2-40 У	40	1340	11 800
1,2-50 У	50	1600	12 350
1,2-63 У	63	2080	15 050
1,2-80 У	80	2820	17 200

30 метров. Насосы для колодцев «Водолей», установленные в скважину абиссинского бассейна, подают на поверхность жидкость, пригодную для полива или использования в технических целях. Чтобы можно было пользоваться ей в быту, нужно установить многоступенчатую систему фильтрации. Цена маломощного насосного оборудования минимальна, и доступна каждому.
