Особенности монтажа двухскатной мансардной крыши

Этапы строительства двухскатной мансардной крыши своими руками

На первый взгляд функции крыши очевидны — это защита от атмосферных осадков, ветра, холода. Однако, это также возможность увеличить полезную жилую площадь за счет мансардного помещения. Даже в собственном доме квадратные метры никогда не бывают лишними, поэтому не стоит опрометчиво пренебрегать возможностью оборудовать полноценную комнату или дополнительную спальню, не подвергая опасности семейный бюджет.

Мансардная двускатная крыша известна уже очень давно, сначала помещения под ней использовались только для проживания прислуги, хранения вещей. Конечно, условия проживания, которые давала такая конструкция,нельзя назвать комфортабельными — ни отопления, ни окон, низкий нависающий потолок. Однако, архитекторы стали искать способы, как использовать это пространство рационально. И, надо признать, их нашли, так как сейчас двухскатная крыша с мансардой по уровню удобства ничуть не уступает остальным жилым помещениям, особенно, ведь при разумном подходе можно обеспечить стандартную высоту потолка, окна нормального размера и комфортную температуру.

Преимущества и недостатки

Мансардная крыша, полученная путем соединения двух скатов, как любое строительное решение имеет свои плюсы и минусы, о которых домостроителю должно быть известно заранее. К плюсам можно отнести:

1. Ее конструкция не требует усиления фундамента, что упрощает работы по возведению и оптимизирует затраты. Мансарду можно обустроить даже в полностью готовом доме, просто перестроив, утеплив кровлю.
2. Простота монтажа. Данная конструкция легка в сборке, с ней справится даже несколько умельцев или бригада специалистов из двух человек.
3. Рациональность. Эффективное использование пространства под крышей, которое можно оборудовать как кабинет, зимний сад. Двускатная крыша с неотапливаемой мансардой помещения подходит для сезонного хранения.
4. Доступность. Все используемые материалы недороги и доступны для приобретения.
5. Низкая стоимость. Квадратный метр жилого пространства при монтаже мансардной крыши своими руками обойдется вам значительно дешевле, чем сооружение пристройки или полноценного второго этажа.

Ниже представлены, если их так можно сказать, недостатки двухскатной крыши с мансардой, которые лучше будет назвать ее особенностями:

• Для обустройства просторного помещения своими руками необходима достаточно высокая двухскатная крыша, конструкция которой технически более сложна.
• Увеличение клона склонов кровли повышает расход материалов, следовательно, стоимость возведения, даже при условии работы своими руками.
• Конструкция предполагает возможность потери тепла в отопительные период.
• Повышенный нагрев кровли и подкровельного помещения в жаркую погоду.

Виды конструкции

Хоть конструкция двухскатной кровли с мансардой считается традиционной, у нее есть множество различный исполнений:

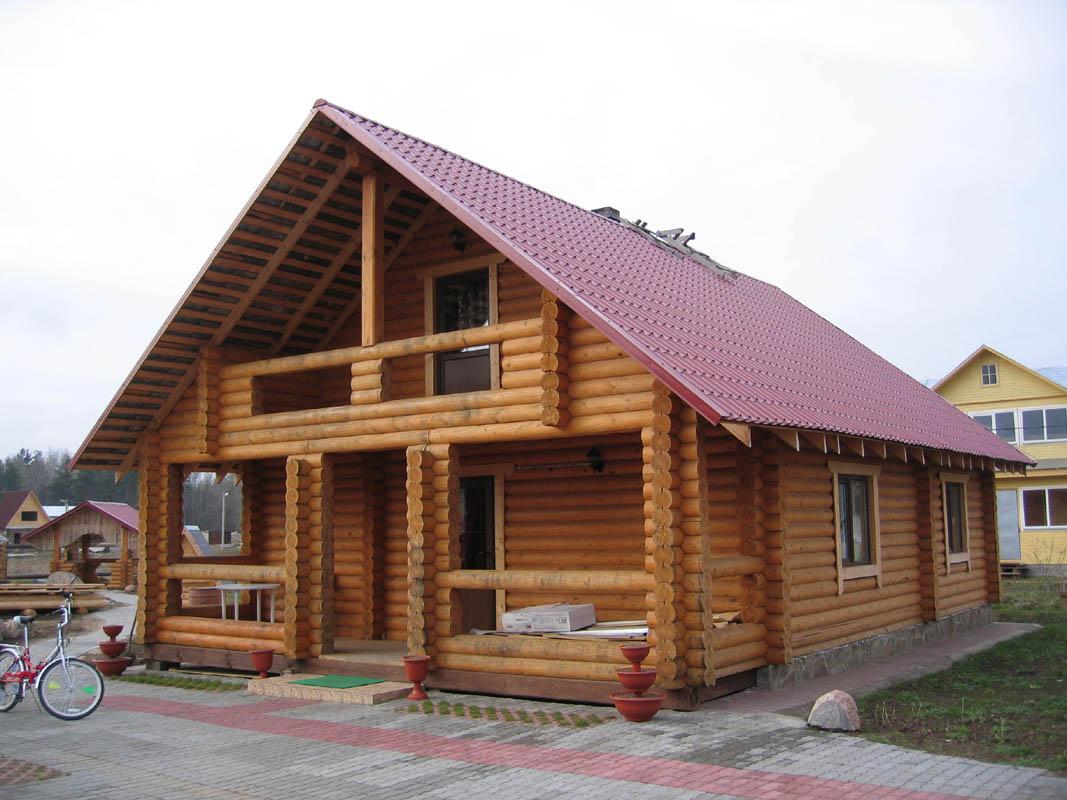

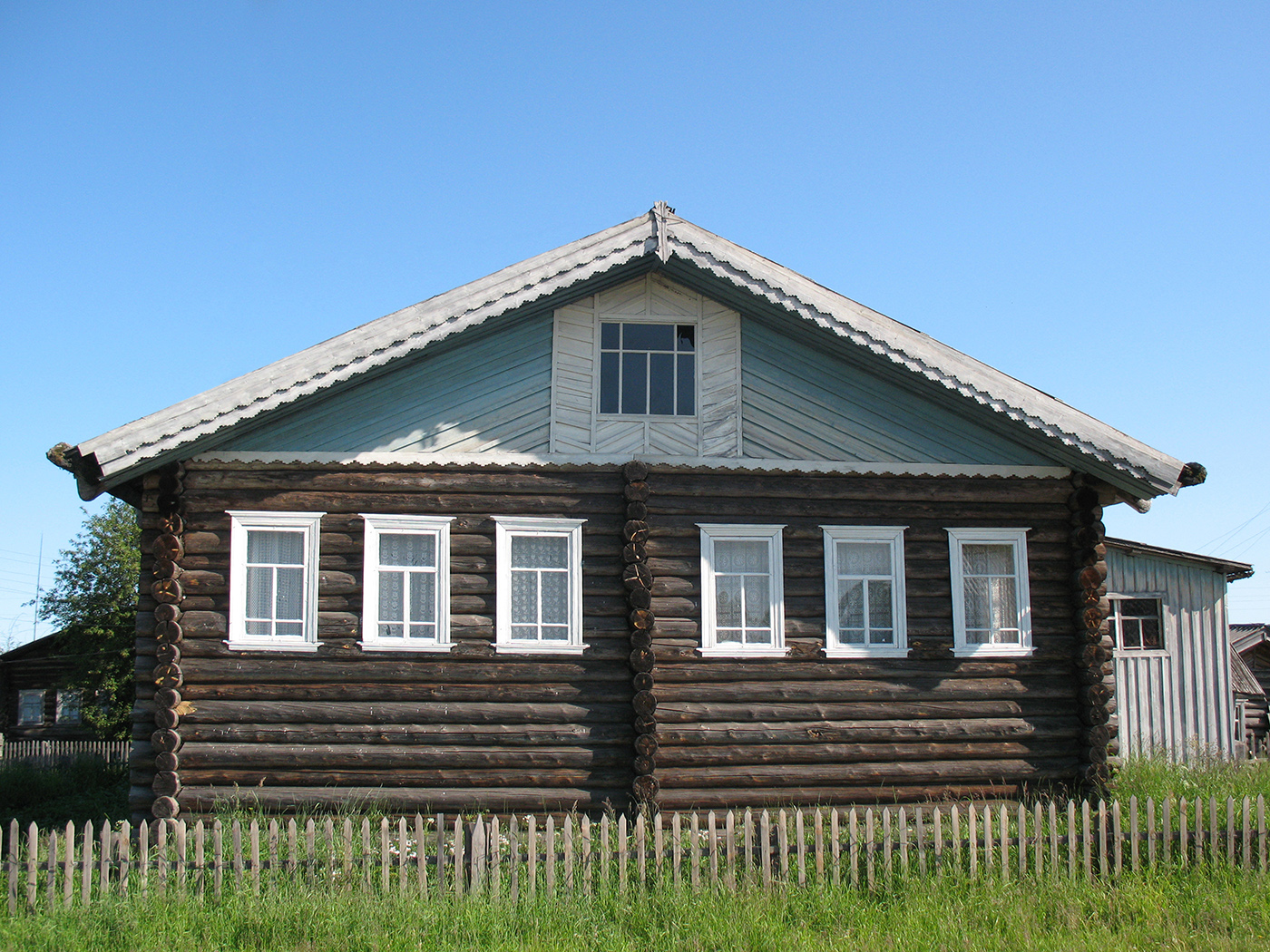

1. Классическая двухскатная. Представят собой треугольник, образованный стропильными ногами и балками перекрытий. Самый простой вариант, требующий минимального количества материала и строительных навыков у тех, кто собирается строить своими руками. Конструкция стропильной системы усиливается стойками, смещенными к краям, а также высокой затяжкой. Минус этого варианта лишь в том, что угол наклона скатов 40-45 градусов не позволяет обеспечить комфортную высоту потолков, а потеря свободного пространства у концов стропильных ног довольно большая.

2. Двухскатная с асимметричными скатами. Если классическая двухскатная кровля представляет собой равнобедренный треугольник, асимметричная имеет несколько другую геометрию. Ее конек может быть смещен, скаты могут быть с разным уклоном, различной длины. Стропильная система у таких конструкций более сложная, что «крадет» без того нелишние квадратные метры. Хоть асимметричная двухскатная крыши выглядят очень эффектно, стильно, их практическая польза для организации мансардного помещения своими руками крайне мала.

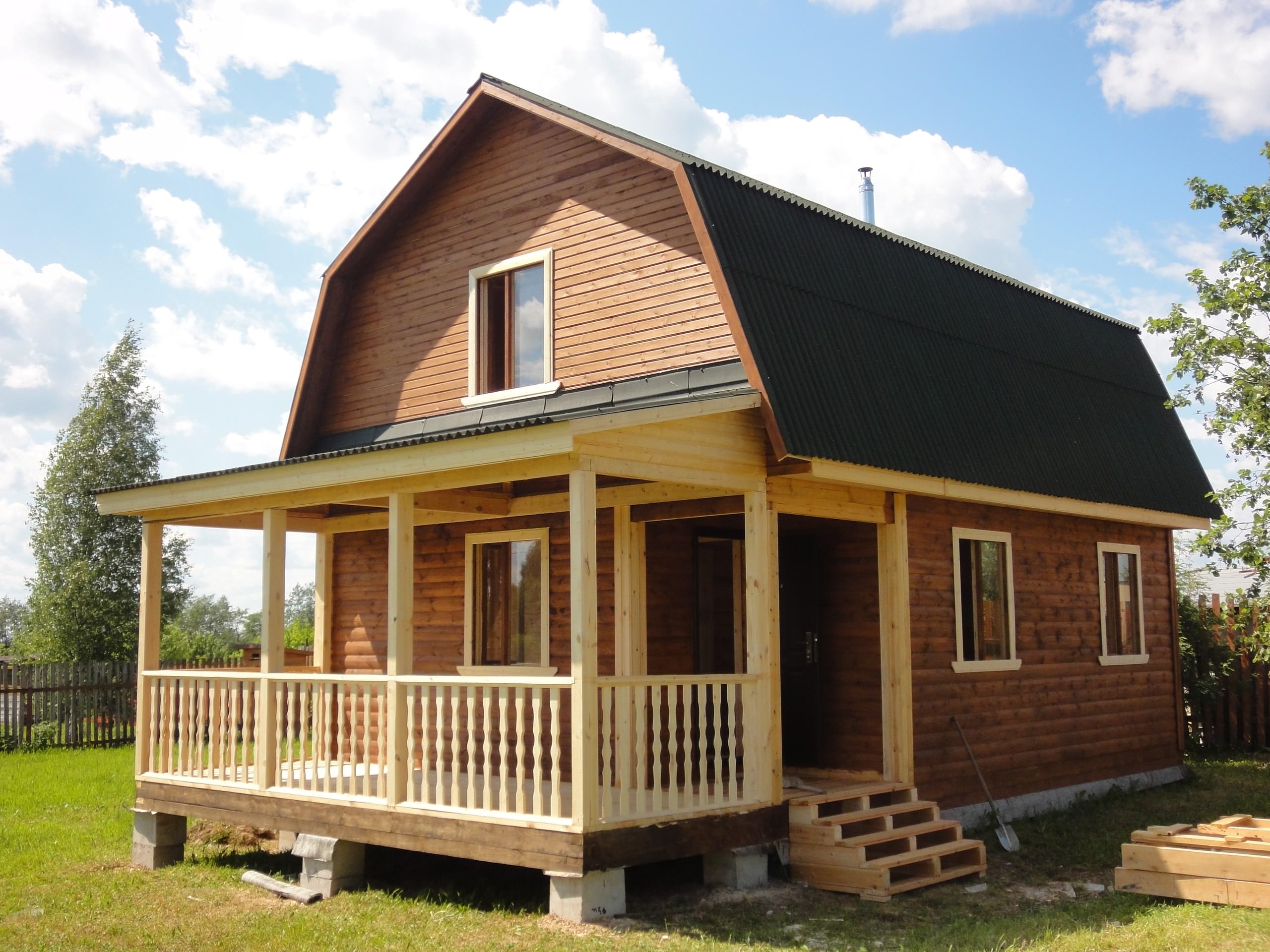

3. С ломанными скатами. Самый рациональный способ строительства мансарды. Если сравнивать с геометрическими фигурами, то такая крыша представляет собой уже не треугольник, а классический пятиугольник, который образуется за счет скатов с измененным углом наклона. В верхней части уклон кровли составят всего 10-20 градусов, а в нижней 40-45 градусов. Конструкция стропильной системы усиливается ригелем, стойками, в исключительных случаях укосами. Такое изменение угла наклона позволяет максимально эффективно использовать пространство под кровлей для обустройства полноценного жилого помещения. Своими руками ее можно оборудовать только с помощью 1-2 работников.

Полувальмовая. Такая крыша -переходный вариант между двухскатной и вальмовой, ее фронтон имеет трапециевидную форму. Благодаря скошенным элементам он получает дополнительную защиту от шквалистого ветра, косого дождя. Внешний вид дома с полувальмовой крышей весьма привлекателен, а также не лишен так называемой «изюминки».

Устройство двухскатной крови с мансардой

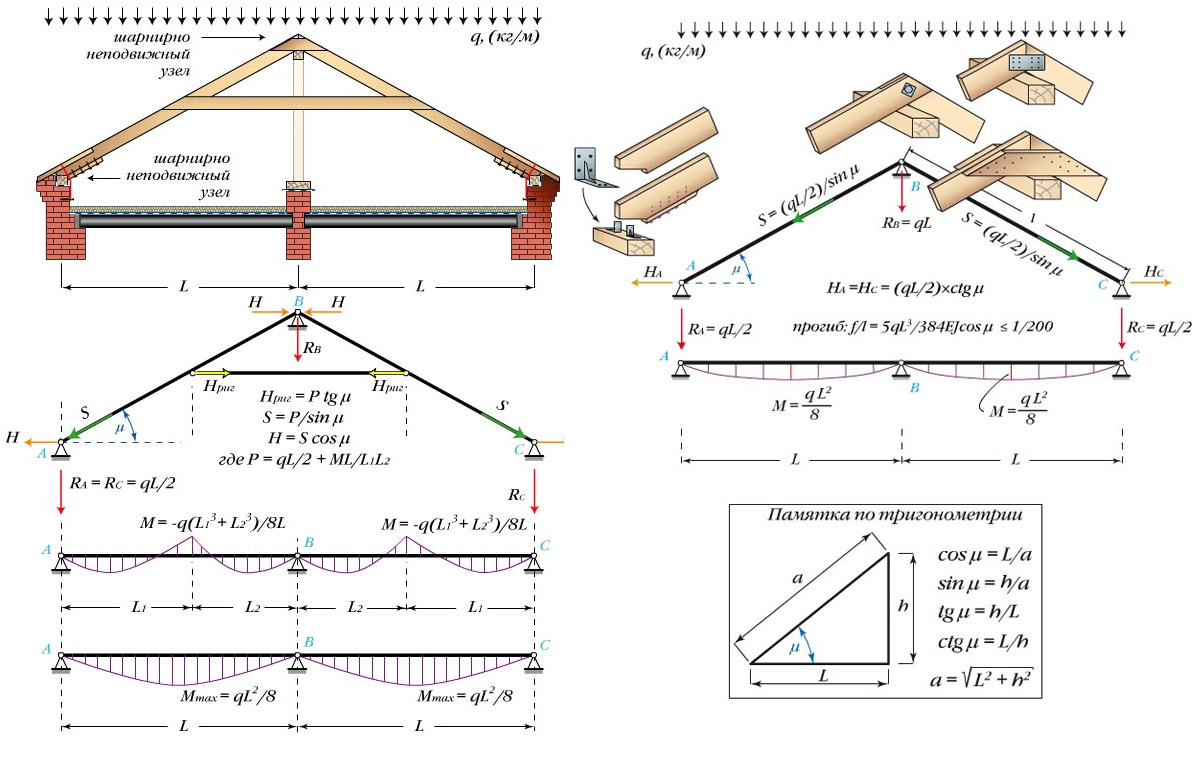

Самой важной в устройстве мансарды — стропильная система, которая как скелет, как каркас, несет на себе тяжесть кровли, придает ей необходимую форму и служит основой для перекрытий. Поэтому она должна быть крепкой, способной выдерживать сильные нагрузки. Дабы не испытывать сомнений по поводу ее надежности, лучше предварительно своими руками или с помощью калькулятора осуществить инженерный расчет для вычисления временных и постоянных нагрузок, которым она будет подвергаться. Каждая стропильная система состоит из следующих элементов:

• Мауэрлат. Основание для кровли, которое крепится заподлицо по верхнему периметру несущих стен. Обычно в качестве него используют брус, сечение которого зависит от массы крыши. Крепят его на металлические шпильки или арматуру, предварительно гидроизолировав с помощью рубероида.
• Стропила. Доски размером 50х150 мм или 100х150 мм, установленные под углом, верхней частью они сходятся в конек, а нижней упираются в мауэрлат. Стропильные ноги — основной опорный элемент системы, именно они придают треугольную форму крыше, образуя ее скат. Расстояние между ними закладывают в промежутке от 60 до 120 см.
• Конек. Верхний угол треугольника двухскатной крыши, образуется в месте встречи двух стропильных ног.
• Ригели, растяжки. Горизонтальные усиливающие элементы, устанавливаемые между стропилами, для того, чтобы погасить распирающую нагрузку. Чем выше располагается этот элемент, тем толще выбирается для него брус.
• Стойки, бабки. Вертикальные опоры, расположенные под центром стропила или под коньком, на них опирается крыша. Они передают нагрузку с конька на несущие внутренние стены.
• Подкос. Подстропильные ноги, угловые подпирающие элементы, отводящие нагрузку со стропил на несущую перегородку.
• Лежень. По сути тот же мауэрлат, только расположенный поверх внутреннего несущего перекрытия, также выполняется из бруса квадратного сечения.
• Схватка. Горизонтальный брусок, гасящий распирающую нагрузку между вертикальными опорами больших по размеру крыш.
• Обрешетка. Основание, на которое впоследствии застилается кровельное покрытие. Чаще всего для нее используют необрезную доску или влагостойкие фанерные листы. Двухскатная крыша оснащается сплошной или решетчатой обрешеткой в зависимости от материала кровли.

Этапы установки

Если вы хотите ограничить расходы на строительство, оптимальный вариант для вас — двухскатная крыша с жилой мансардой. Своими руками ее можно соорудить за пару недель, а небольшая профессиональная бригада справится за считанные дни. Возведение следует начинать с монтажа нижних балок, без которых можно обойтись лишь в том случае, если присутствует деревянное перекрытие. Следующим этапом является установка стоек, их крепят с помощью скоб или шипов и подпирают временными раскосами для большей устойчивости, ведь они станут «скелетом» мансарды. Далее начинается установка мауэрлата, на который крепятся стропильные ноги. В качестве стропил можно использовать только прямые доски, без сучков.

В первую очередь налаживают стропильные ноги у фронтонов, а потом уже по всей длине стен с шагом 60-120 см, в зависимости от ширины утеплителя и веса кровельного материла. Заключительной частью работ должна стать установка гидроизоляции, пароизоляции, обрешетки, контробрешетки. Если двухскатная крыша с мансардой будет использоваться в качестве жилья, ее необходимо утеплить с помощью минеральной ваты на базальтовой основе, эковаты или пенопласта. В конце фронтоны и свесы обшиваются любым пиломатериалом, а поверхность крыши покрывается металлочерпицей, ондулином или еврошифером. Вот так, затратив минимум средств, вы сможете своими руками в полтора раза увеличить жилую площадь своего дома, сделав его комфортным и привлекательным!

Двускатная крыша с мансардой: виды и особенности строительства

Кровля представляет собой неотъемлемую часть любого строения. Основное функциональное назначение – это обеспечение защиты от атмосферных осадков, а также отвода влаги таким образом, чтобы она не попадала на стены домов, их стыки и фундамент. Эти функции очевидны, но мало кто задумывается над тем, что двускатная мансардная крыша поможет увеличить жилое пространство, которое образуется за счет обустройства мансардного помещения. Никто не поспорит с тем, что лишние метры полезной площади открывают новые интересные возможности для дизайна. Мансарду можно с успехом превратить в уютную спальню, оригинальную гостиную, зимний сад или детский островок. Чтобы комната была максимально комфортной для проживания, и в процессе эксплуатации не возникало неприятностей, важно уделить особое внимание конструкции двускатной кровли.

Особенности двускатных крыш

Обустройство мансардного помещения для частных домов – это не только способ создать дополнительную жилплощадь, но и значительно сократить теплопотери. Основным элементом, призванным обеспечить безопасность и избежать катастрофических последствий от воздействия атмосферных осадков является двухскатная крыша.

Именно такая конструкция объективно обладает неоспоримыми достоинствами:

• имеет эстетичный и лаконичный вид;
• практична в использовании;
• дает возможность создания большого подкровельного пространства;
• проста в монтаже и не требует сложных технических решений;
• малозатратна;
• дает возможность создания качественной вентиляционной и коммуникационной системы;
• обеспечивает эффективный естественный водоотвод.

Конструкция двухскатной мансардной кровли представляет собой два противоположных ската, которые с одной стороны соединены коньком, а с другой – ложатся на несущие стены строения. В индивидуальном строительстве такой тип кровли наиболее популярен. Это обусловлено простотой монтажа, а смета на возведение вполне по карману каждому.

Для мансарды используется вариант ломаной двускатной крыши. Она представляет собой своего рода развитие стандартной кровли, создавая излом посередине скатов или немного выше. Такая специфическая “ломаная” форма позволяет увеличить полезный объем мансарды на 50%.

Несмотря на видимую сложность необычной конструкции, уровень сложности монтажных работ не повышается, все так же просто и понятно, как и при стандартной двухскатной форме.

Достоинства и недостатки

Любая конструкция, в том числе и мансардная крыша двускатного типа, имеет свои преимущества и недостатки. Достоинства таких кровель в следующем:

1. Конструкционные особенности двускатной крыши не требуют усиления фундамента. Из этого следует значительная оптимизация затрат на монтажные работы, поэтапное возведение гораздо проще, нежели многие другие типы крыш.
2. Двускатные кровли весьма просты в сборке. Даже новичку в строительном ремесле достаточно единожды ознакомиться с особенностями строения и инструкцией по сборке конструкции.
3. Мансардные крыши позволяют рационально использовать каждый драгоценный сантиметр полученного пространства.
4. Привлекает ценовая доступность. Все строительные материалы, необходимые для конструкции такой кровли недорогие и не представляют собой дефицит.
5. Небольшие затраты на возведение. Доказано, что один квадратный метр, полученный в результате строительства мансарды, стоит дешевле, чем строительство полноценного второго этажа или жилой пристройки.

Недостатков как таковых у двускатных крыш нет, их можно считать особенностями:

• при устройстве мансарды необходимо увеличить высоту конструкции, а это означает, что стропильная система будет стоить дороже;
• чем больше площадь дома, тем больше крыша, а значит и расходы на стройматериалы для крыши выше;
• необходима установка слуховых или мансардных окон.

Такие особенности не могут существенно повлиять на принятие решения, а помогут оптимизировать работу.

Мансарды под стандартной двускатной кровлей

Наиболее доступный и простой способ создания уютной мансарды под сводами надежной крыши – это строительство обыкновенной двухскатной конструкции.

Стандартной двускатной мансардной крыше по праву принадлежит звание наиболее надежной, малозатратной и простой в исполнении.

Важно!Чем меньше стыков в конструкции, тем меньше вероятности протечек и теплопотерь.

По типу конструкции такие крыши делят на:

• стандартные. Такие кровли имеют стандартный угол наклона в 45 градусов. Специалисты рекомендуют выбрать такой каркас для домов, ширина которых не превышает 9 метров.
• остроконечные. Такой кровле характерен скат под углом 60 градусов. Они менее популярны, чем стандартные, так как долее дорогостоящие и сложны в монтаже. Подобный вариант оптимален для дома, ширина которого 6 метров.

Остовом, а также залогом надежности в эксплуатации является стропильная система, которая состоит из множества балок, брусов и досок. Каждый элемент стропильной системы играет свою важную роль. В чем особенность работ? Основное отличие – отсутствие центральных опор и использование принципа висячей стропильной системы. Стропила опираются друг на друга на коньке и на несущие стены строения. Как выполняется работа? Во-первых, нижняя часть кровельного ската закрепляется вдоль несущих стен строения. Она имеет форму прямоугольных треугольников, которые собираются как наклонные стропила и связываются схватками. При этом, одна из боковых стен дома представляет собой одновременно часть будущего каркаса для стен мансардного помещения и опорную стойку. Во-вторых, соединение верхней части крыши при помощи затяжки выполняют висячие стропила.

При предварительном расчете затрат, планировании стропильного каркаса и двускатной крыши в целом важно учитывать следующие моменты:

1. Вес кровельного покрытия.
2. Вес стропильной системы.
3. Особенности климата той местности, где строится дом.
4. Вес материалов для качественной паро-, тепло- и гидроизоляции.
5. Вес отделочных материалов.

Подобные параметры должны учитываться при возведении любой крыши.

Важно!Перед тем, как начать выполнение монтажных работ своими руками, важно сделать подробный предварительный чертеж, где отмечено месторасположение каждого элемента и указан угол наклона свесов.

Только после выполнения наглядной схемы-чертежа можно приступать к выполнению работ. Порядок выполнения стандартный:

• выстраивается стропильная система кровли;
• выполняется качественная гидроизоляция и утепление крыши дома;
• выполняется покрытие кровельными материалами.

Все этапы можно выполнить своими руками, без затрат на привлечение профессионалов, особых сложностей не возникнет даже у новичка.

Монтаж стропильной системы двускатной крыши

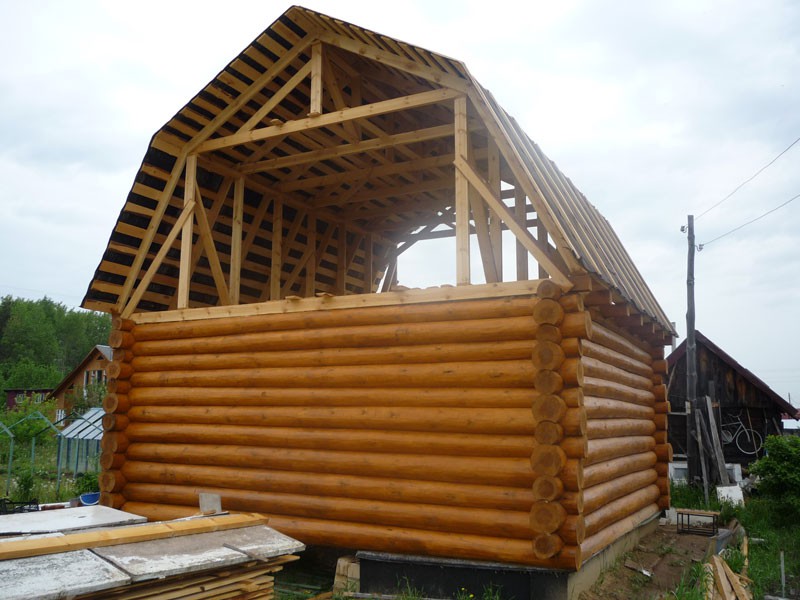

Конструкция ломаной двускатной кровли

Возведение двускатной кровли ломаного типа для частного дома – наиболее популярный современный способ создания мансардного помещения. За счет специфической формы, пространство под сводами крыши становится более просторным. Кроме дополнительной полезной площади, есть еще один плюс – отменная вентиляция. Как и в стандартном варианте, подобная форма кровли предусматривает надежную и прочную стропильную систему. В данном случае она служит каркасом не только для мансардной крыши дома, но и для его стен. Прочность “скелета” кровли нужна не только лишь для того, чтобы выдержать вес снега или потоки дождевой воды. Такая конструкция должна удерживать вес потолочных конструкций, вес окон и непосредственно свой.

В роли материалов для создания надежного и долговечного остова кровли используют:

• хвойные породы (ель, сосну или кедр);
• клееный брус;
• облегченный металл.

Ломаная конструкция, в отличие от стандартной двускатной, состоит как из элементов висячей стропильной системы, так и наклонной.

Деревянный каркас недорогой в сравнении с металлическим. Но металл менее подвержен деформации, более долговечен и прочен, поэтому выбор за хозяином. Как построить двускатную мансардную кровлю ломаного типа своими руками?

1. Подготовить подробный чертеж с отметками месторасположения всех элементов, длину каждой балки и сечение бруса, углы наклона.
2. Создаем каркас. Первоочередно выполняется крепление нижних стропил к прогонам торцами, что закрепляются под определенным углом. Аналогично выполняется сборка верхней части каркаса.
3. Для устойчивости прибиваются внахлест усиливающие стойки к стропилам и затяжкам.
4. Выполняется установка модулей по очереди: сначала боковые модули фиксируются, но не закрепляются. После этого они крепятся при помощи боковой рамы.
5. После того, как тщательно выверены промежуточные рамы, они закрепляются осевыми брусами.

Последним этапом выполняется фиксирование стоек вертикальных стен дома, после этого разрешается перейти к мероприятиям по утеплению и обустройству гидроизоляции. Правило при возведении двускатной мансардной кровли одно: четко следовать инструкции и выполнять все работы поэтапно.

Важно!При возведении стропильной системы важно следить за тем, чтобы каждый брус и балка укладывались ровно, чтобы в будущем крыши не сложилась от порыва ветра или тяжести снега.

Выбирая тот или иной вариант мансардной двухскатной кровли для своего дома необходимо исходить не только из собственных желаний и момента эстетики. Важно учесть архитектурные и конструкционные особенности постройки, а также климатические условия местности. Наградой за работу хозяевам станет уютная и теплая мансарда, в которой может располагаться гостиная, детская, спальня, комфортный рабочий кабинет или уединенная библиотека.

Двухскатная (мансардная) крыша своими руками

22 марта, 2015. Прочитано 15622 раз(а)

Сегодня все чаще люди предпочитают обустроиться в собственном доме, где можно создать полноценный комфорт и уют для всей семьи. Еще лучше, когда этот дом создан по собственному проекту и своими руками. Однако, в этом случае необходимо знать каждый нюанс от заложения фундамента и до возведения крыши. Данный вид двухскатной кровли позволяет создать дополнительные жилые квадратные метры для обустройства гостиной, спальни, кабинета или другого помещения. В данной статье рассмотрим устройство двухскатной мансардной крыши, и пошаговый процесс ее возведения.

Общая информация

Помните. Все инструкции есть ознакомительными. Для возведения крыши советуем воспользоваться услугами и консультациями специалистов, т.к. каждый случай есть специфический.

Перед тем как начать строительство дома, необходимо сделать весь проект и чертеж крыши с готовыми размерами, высотой крыши, количеством скатов и т.д. На данном примере мы рассмотрим возведение классической двухскатной мансардной крыши, которая является наиболее популярной в наше время.

Сегодня можно встретить разные типы двухскатных мансардных крыш.

А) и Б) классические двухскатные крыши;

В) ломанная крыша с переменным наклонным углом;

Г) односкатная крыша с выносными консолями;

Д) двухъярусная крыша со смещенными шипами опирания.

Однако вы можете разработать собственный проект, который бы максимально подходил под ваши параметры и запросы.

Внимание! Перед началом работ, вы можете рассчитать приблизительную стоимость работ и количество материалов для возведения крыши. Для этого у нас на сайте представлены специально разработанные онлайн приложения:

Монтаж мауэрлата

Брусья мауэрлата служат надежной опорой для будущей стропильной конструкции, которая будет надежно фиксировать весь каркас.

Мауэрлат необходимо использовать в месте наклона стропил. Если крыша двускатного типа, то мауэрлат устанавливаем по двум сторонам, если крыша четырехскатная, то по периметру всей крыши.

Правильней всего для крепления мауэрлата использовать монолитную заливку бетона со шпильками нужной длины и толщиной 1 см. Чтобы шпильки надежно фиксировали мауэрлатные брусья, они должны на 3 см выступать над бетоном.

Важно! Брусья мауэрлата нужно выбирать исходя из нагрузки всей кровли. В нашем случае мы используем сечение 10х10 см, но доступные также 15х15 см и 20х20 см.

Для определения шага между шпильками, необходимо рассчитать в каком месте будут располагаться стыки стропил и мауэрлата, чтобы между этими стыками были шпильки. Если шпилька будет упираться в стропилу или ее вырез, то это не только ослабит конструкцию, но и может привести к трещинам на доске. К примеру, если шаг между стропил 1 метр, то между шпильками тоже используем шаг 1 м, только по центру между двумя стропилами.

На шпильки необходимо уложить двойной слой гидроизоляции (рубероид) перед установкой мауэрлата. На каждом брусе под шпильки высверливаем сквозные отверстия напротив каждой шпильки. Для фиксации шпильки и мауэрлата используем гайки с шайбами.

Совет! К кирпичным стенам брусья мауэрлата можно фиксировать к шпилькам, которые вставлены в кладку на этапе постройки коробки.

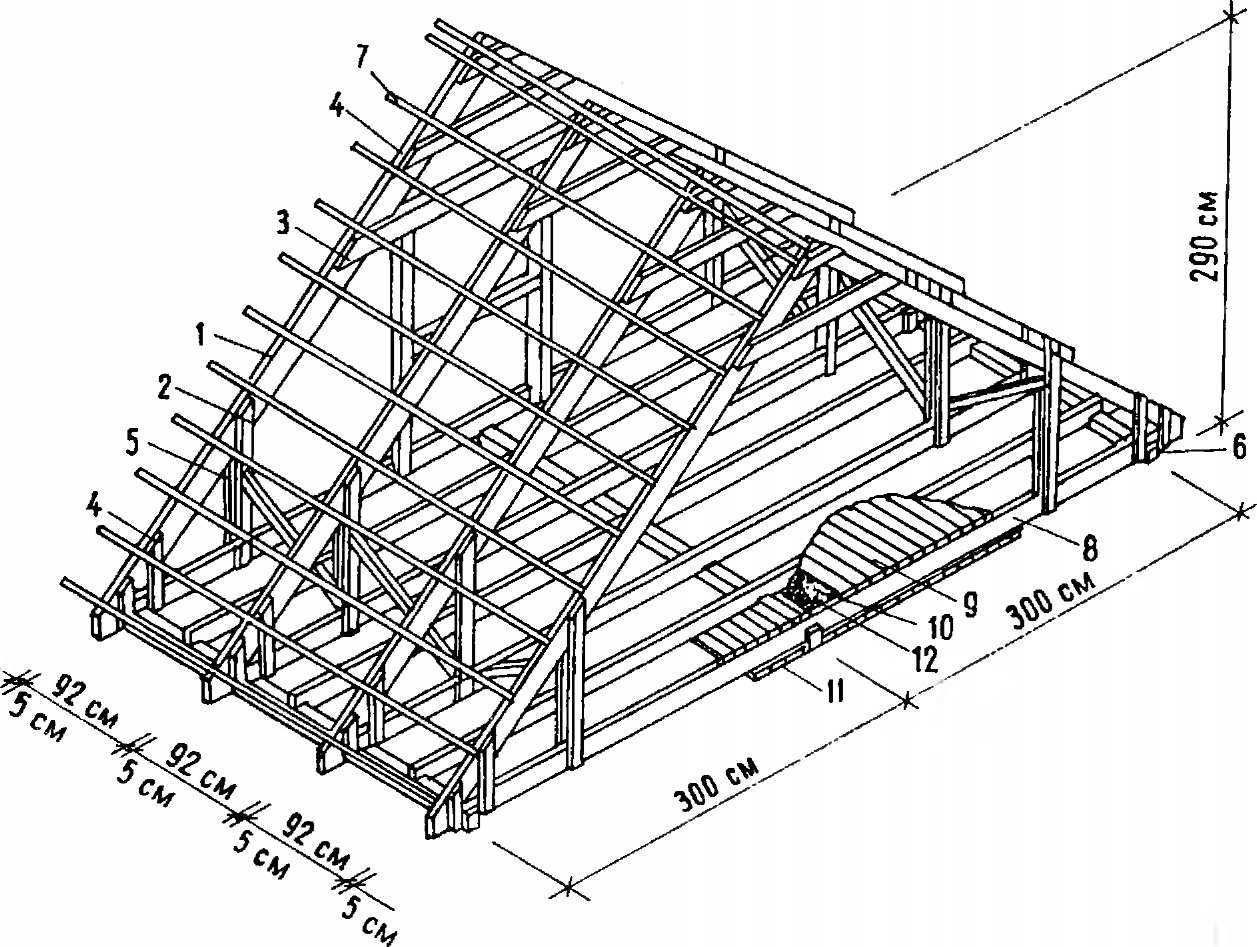

Стропильная система двускатной мансардной крыши своими руками

Перед тем как приступить к установке стропил, нам необходимо сделать шаблон для всех стропильных ферм.

Для этого вылезаем наверх дома, где соединяем доски под нужным углом и фиксируем их ригелем и наносим отметки для будущих вырезов около стены и мауэрлата. После этого на земле начинаем сборку стропильных ферм с последующим их поднятием и монтажом на крыше.

Первым делом начинаем установку крайних стропил длиной 4 метра (3,5 метра от упора до конька и 0,5 метра будет идти на скат), которые должны быть на одном уровне и строго симметричны, если крыша будет двухскатная как в нашем примере. В момент монтажа двух крайних стропил их необходимо укрепить для надежности двумя раскосами как на фото внизу и уголком внизу. Используем отвес для горизонтального положения первых крайних стропил. Между ними натягиваем нитку, по которой и будем устанавливать другие стропила по уровню.

Далее переходим к установке специальных стоек, которые будут передавать через стропильную конструкцию тяжесть на стены. Для фиксации использовались металлические уголки, которые фиксируем шурупами по дереву по 6 с каждой стороны упора.

Рекомендация! Расстояние между стойками лучше всего выбирать в диапазоне 60-100 см для жесткости конструкции. В нашем случае мы выбрали 60 см, по ширине листа утеплителя (минеральной ваты).

Возведение двухскатной мансардной крыши видео с пошаговым фото отчетом

Теперь начинаем собирать стропильную конструкцию по всему каркасу. После установки стропильной ноги, ее фиксируем с другой стороны второй стойкой. Для усиления прочности внизу между двумя стойками устанавливаем деревянный клин, как показано на фото внизу. Для фиксации лучше всего использовать длинные шурупы по дереву или металлические шпильки диаметром 12 мм.

На крайних стропилах устанавливаем по 2 ригеля для жесткости конструкции, фиксируем их с помощью металлических пластин и шурупов по дереву.

На верху треугольника устанавливаем бобышку, между ней и ригелем будет устанавливаться верхняя балка, на которой будет установлена вся стропильная конструкция крыши. Верхняя балка выполняет несущую функцию для жесткости всего каркаса.

Если длина крыши превышает длины балки, то для ее удлинения можно использовать фиксатор из двух частей обрезных досок длиной 40-50 см, которые фиксируются при помощи металлических шпилек.

На крайних стропилах устанавливаем вторую опору для жесткости конструкции, которую фиксируем снизу металлическим уголком, а сверху к стропиле шурупами по дереву.

Устанавливаем по два ригеля с каждой стропильной доски по периметру каркаса, для фиксации используем металлические шпильки.

В верхней части для фиксации соединения стропил используем железный уголок и металлические шпильки. Данный этап очень важен для будущей жесткости и надежности строительной конструкции. В местах соединения стропил, если они попадают на несущую балку, то необходимо аккуратно ножовкой подрезать каждую стропильную доску, сделать выемку.

Скат крыши за стену должен быть на расстоянии не менее 50-60 см, чтобы туда не задувало снег, и не попадал косой дождь.

Готовая стропильная конструкция.

Утепление двухскатной мансардной крыши и гидроизоляция

Чтобы на мансарде были комфортные условия для проживания, ее необходимо утеплить. Сегодня для утепления можно использовать различные материалы, пенопласт, минеральная вата и т.д. Также немаловажна гидроизоляции, которая исключает сбор конденсата, а также попадание влаги в помещение в случае протечек крыши.

Для фиксации гидроизоляции можно использовать специальные скобы или гвозди, которые закрепляются к стропильной конструкции с шагом 10-15 см с наружной стороны и далее крепится брусками контробрешетки.

Важно! Наличие зазора между кровлей и контробрешеткой необходимо для исключения образования конденсата и снижения теплозащитных свойств крыши.

Переходим к теплоизоляции при помощи минеральной специальной ваты фирмы УРСА толщиной 15 см. Ширина рулона 60 см, в этом случае если стропильные пролеты уже этого расстояния, то необходимо будет нарезать поперек листы нужного размера. Утепление крыши важный и ответственный процесс.

Данный материал позволяет заполнить все пространство без стыков, исключая утечку тепла.

Далее переходим к установке пароизоляции, которую фиксируем при помощи скоб с шагом 10-12 см.

Все стыки листов пароизоляции необходимо проклеить фольгированным скотчем, чтобы исключить утечки тепла и для целостности пароизоляции.

Для защиты пароизоляции от повреждения с внутренней стороны конструкции монтируем бруски контробрешетки.

Обшивка крыши

Для подшивки стропильного каркаса можно использовать как деревянную обрешетку, так и пластик или листы профнастила.

Продольный срез. Для продольного среза необходимо использовать каркасную конструкцию. К стенке дома на уровне нижнего ската фиксируется деревянный брусок при помощи специальных фиксирующих уголков по всей длине. К этому каркасу будет фиксироваться обшивочная продольная доска специальными шурупами, которую можно будет, как вскрыть морилкой и лаком, так и обшить пластиком или другим облицовочным материалом.

Торцевой срез крепится на два бруска, которые продольно зафиксированы по всей длине каркаса длинными шурупами по дереву. На фото представлена ломаная крыша своими руками. Продольные бруски будут обшиваться по всему периметру, как показано на фото внизу досками подготовленного размера, также вы можете использовать пластик или профнастил под цвет кровли.

Облицовка

Для облицовки стропильной конструкции с утеплителем и гидроизоляцией можно использовать металлочерепицу, еврошифер, профнастил и другой кровельный материал. Для монтажа мягкой кровли необходимо будет дополнительно смонтировать прессованные плиты по периметру всего каркаса крыши для жесткости конструкции.

Заключение

Стропильная система двускатной мансардной крыши своими руками – достаточно ответственный сложный процесс, который необходимо выполнять с учетом всех нюансов и строго по технологии. Процесс видеомонтажа можно найти в этой статье, что поможет вам наглядно оценить свои силы и финансовые возможности перед тем как приступить к работе.

Как сделать двухскатную мансардную крышу – пошаговое руководство

В настоящее время проект мансарды с двускатной крышей набирает все большую популярность среди владельцев частных домостроений. Особенность такой конструкции заключается в возможности обустроить помещение достаточно большого объема, которое можно использовать для решения бытовых и жилищных проблем.

Мансарда может иметь наклонные стены и потолок. Наличие чердачного помещения позволяет значительно сократить потери тепла в доме. Используют его для обустройства рабочего кабинета, мастерской, библиотеки, дополнительной спальни или гостевой комнаты и т.д.

Виды мансардных двухскатных кровель

Давайте разберемся, как сделать мансардную крышу и какие они бывают. Меньше всего для устройства мансард пригодны шатровые или односкатные крыши.

Существует два основных типа двускатных мансардных кровель:

• с прямыми скатами, которые расходятся в противоположные стороны;
• со скатами ломаной формы.

При использовании второго варианта полезный объем помещения может увеличиться на 50%.

Мансардное помещение под крышей с прямыми скатами

Это наиболее простой способ, как можно обустроить мансардную кровлю. Он предполагает, что нижнюю часть ската в форме прямоугольных треугольников закрепляют вдоль несущих стен. При этом одна из боковых сторон геометрической фигуры является каркасом для стен обустраиваемого чердачного помещения. Верхнюю часть крыши путем применения затяжки соединяют висячими стропилами.

При проектировании двускатной крыши стандартного вида для мансарды необходимо учитывать ряд параметров, среди которых:

1. Климатические особенности региона, в том числе ветровая и снеговая нагрузка.
2. Вес материала для покрытия кровли.
3. Масса стропильной конструкции.
4. Вес материалов, которые будут задействованы в создании кровельного пирога.
5. Нагрузка, оказываемая всеми внутренними элементами чердачного помещения.

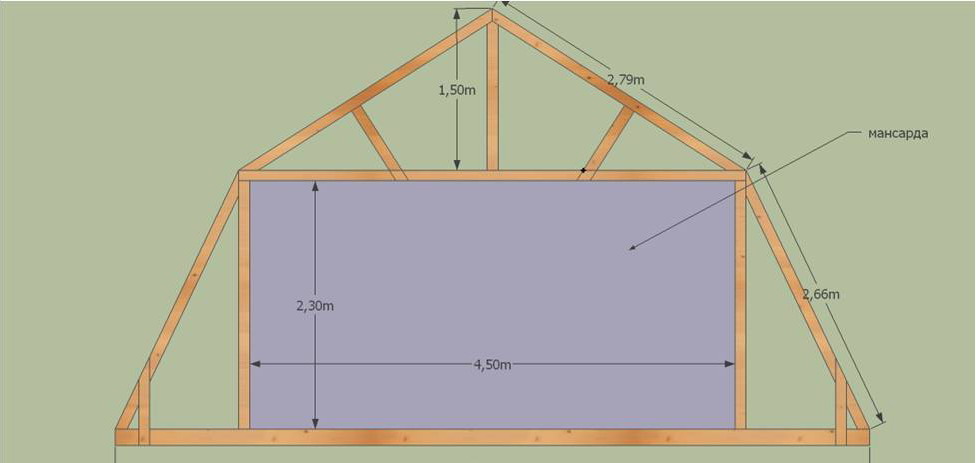

Мансарда под двускатной ломаной кровлей

Состоит такая покатая крыша из двух частей, одна из которых – верхняя крутая, а нижняя более пологая, при этом вторая может располагаться даже под прямым углом. С геометрической точки зрения ломаная кровля в своей основе имеет прямоугольник, над которым располагается треугольник, а по бокам находятся еще два треугольника, но уже прямоугольные.

Помещение под кровлей вышеописанной конструкции получается просторным, с высоким потолком и удобной конфигурацией.

Ее строительство не считается сложным и состоит из следующих основных этапов:

1. На балках перекрытия устанавливают опорные стойки каркасной системы. Позже будет выполнено чердачное перекрытие по деревянным балкам, которые уже установлены.
2. На них размещают прогоны так, чтобы они были расположены параллельно стенам.
3. На готовый каркас мансарды двускатной крыши монтируют висячие стропила.

Мансарда под кровлей с выносными консолями

Такой способ обустройства мансардной крыши также является популярным. В этом случае балки перекрытия выносят за пределы несущих стен, а стропильные ноги опирают на них, а не на опорный брус. Стропила необходимо усиливать подкосами. Благодаря обустройству крыши с выносными консолями можно заметно увеличить жилую площадь помещения.

Мансарда, занимающая часть ширины крыши

В этом случае кровлю располагают не по всей ширине здания. Часто такую крышу обустраивают по одну сторону от продольной оси, а другую сторону накрывают более крутым скатом. Подобная кровля получила название несимметричной конструкции.

Когда у мансарды стены повторяют скаты крыши, конфигурация помещения считается оригинальной. Правда, не всем людям пребывание в нем доставляет комфорт, поскольку комната с наклонами не имеет строгой геометрии.

Особенности конструкционного устройства мансардных крыш

Стропильную систему для таких кровель собирают из стропил и стоек. Их подрезают под определенным углом в местах, где происходит излом скатов. Основная сложность обустройства мансардных кровель заключается в точном определении угла наклона их верхней части. А для этого необходимо правильно рассчитать предполагаемую величину нагрузки на кровельную конструкцию с учетом высоты потолка мансардного помещения.

Очень важный момент: вся крыша вместе с чердачным пространством и стропильной системой должна получиться максимально легкой. Для чего это нужно? Дело в том, что жилое мансардное помещение нужно еще теплоизолировать, сделать в нем отделку, там будет установлена мебель, по его напольному покрытию будут передвигаться люди. Бывает также асимметричная двухскатная крыша с разными скатами по длине, которая смотрится очень оригинально.

Кроме этого, при расчете нагрузок на фундамент следует принимать во внимание, что на современные мансарды обычно оснащают инженерными коммуникациями – системой теплоснабжения, вентиляции, освещением и т.д. Поэтому и требуется, чтобы крыша получилась легкой и одновременно прочной.

Когда обустраивается двускатная мансардная кровля, систему стропил для нее сооружают по технологии висячей конструкции. Эти стропила не имеют средних опор, и по этой причине под крышей образуется единое пространство. Систему висячих стропил также принято называть беспрогонной конструкцией. Ее элементы опираются друг на друга и на несущие стены.

После монтажа висячих стропил образуется распорная сила, в результате которой они вроде как могут разъехаться в противоположные стороны. Но их у основания сдерживают такие элементы как балки- затяжки (ригели). Они же одновременно являются для мансард балками перекрытия.

Площадь помещения под ломанной двускатной крышей всегда больше, по этой причине стропильные фермы при величине пролета более 6 метров подпирают дополнительно на прогоны стойками и подкосами. Это необходимо, чтобы нижние части ног стропил не превышали 4,5 метра.

Материалы для стропил каркаса, их шаг и сечение

При создании двухскатной мансардной крыши для обустройства стропильной системы использовать следует исключительно влагостойкую древесную продукцию (если выбор сделан в ее пользу), обработанную особыми пропитками. Дело в том, что через время паро- и гидроизоляционные материалы начинают терять свои качества и не нужно допускать быстрого гниения деревянных стропил.

По этой причине сейчас стропильные конструкции для мансардных кровель часто собирают из легких стальных элементов – ЛСТК. Стоят они дороже, чем деревянные стропила, но у них имеется основное достоинство – мобильность. Крышу на основе такой стропильной системы можно при желании в любое время разобрать и перестроить. Для работы понадобится минимальный инструментальный набор – шуруповерт и заклепочный механизм.

Иногда при монтаже системы стропил задействуют комбинированный вариант с использованием металлического профиля и деревянных элементов.

При расчете шага монтажа стропил для мансардных крыш необходимо учитывать ряд важных факторов:

1. Вес кровельного материала, который будет уложен – для этого можно воспользоваться специальными таблицами.
2. Величина наклона скатов.
3. Вес элементов кровли.
4. Ветровые и снеговые нагрузки, присущие для конкретной местности.
5. Наличие декоративных окон, антенн и прочих элементов на крыше.
6. Вес человека, передвигающегося по кровле в процессе ее ремонта или обслуживания.

Обычно шаг установки стропил составляет от 70 до 150 сантиметров.

Также немаловажным моментом является создание комфортной обстановки в мансардном помещении, что во многом зависит от параметров двускатной крыши.

Изоляционные слои кровельного «пирога»

Утеплить двускатную мансардную кровлю необходимо в обязательном порядке, если ее пространство используют в качестве дополнительной жилой площади. Там, где находятся люди, всегда в воздухе присутствуют водяные пары. В сочетании с теплом пары негативно отражаются на состоянии финишной отделки крыши.

Дело в том, что теплый влажный воздух поднимается вверх и нагревает покрытие кровли до такой степени, что на нем зимой быстро тает снег. Талые воды начинают проникать в малейшие трещины и щели, просачиваясь внутрь кровельного пирога. Они также скатываются по поверхности скатов к холодному карнизу, где снег и не начинал таять. Там вода вновь замерзает, в итоге образуется наледь.

Чтобы не было негативных последствий, таких как забившиеся и в дальнейшем разрушенные водостоки, не образовывались большие сосульки и на голову не падали пласты снега при составлении проекта жилой мансарды нужно включать в перечень обязательных работ изоляционные мероприятия, в том числе гидро-, тепло – и пароизоляцию.

Поскольку мансардная крыша по причине своего конструкционного устройства быстро теряет тепло из-за наличия большой площади, соприкасающейся с окружающей средой, по всему ее периметру необходимо обустроить непрерывный изоляционный контур.

Выбор материала кровельного покрытия

Не только устройство вентиляционной системы двухскатной кровли с мансардой имеет нюансы. Это же касается и выбора материала для кровельного покрытия – определяющей характеристикой являются звукоизоляционные свойства. Дело в том, что шум от идущего дождя или падающего града способен доставить немало неприятных минут.

Кроме этого, кровельное покрытие по возможности должно быть максимально легким, поскольку двускатная крыша, включая стропильную систему, оказывает значительную нагрузку на фундамент.

Окна для мансардной двускатной кровли

Без окон при обустройстве помещения мансарды не обойтись. При создании ломанной двускатной мансардной крыши их обычно делают прямыми, что не усложняет проведение строительных работ. В случае с возведением классической двускатной кровли окна делают наклонными, в результате чего их сооружение доставляет немало проблем.

Проект перестройки простой крыши в мансардную конструкцию

Иногда владельцы недвижимости решают переделать уже имеющуюся двускатную крышу в кровлю с мансардным помещением. Чаще всего такая необходимость объясняется желанием сэкономить средства при постройке дома. В итоге через время приходится перестраивать подкровельное пространство в жилую комнату.

По мнению специалистов, желательно предусматривать строительство мансардной крыши на этапе проектирования фундамента здания, поскольку так будет технологически правильно, даже в том случае, когда утепление и отделку помещения планируется выполнить в дальнейшем.

Но в случае, когда приходится переделывать готовую кровлю в двускатную мансардную крышу, в первую очередь нужно рассчитать ее вес и несущую способность уже имеющегося фундамента. Это необходимо, чтобы удостовериться в том, что основание дома обустроено с запасом прочности, и оно способно выдержать больший вес.

Следующее, что надо сделать, это пригласить опытного специалиста с целью изучения состояния чердачного перекрытия, поскольку оно может быть не рассчитано, на то, что на нем поставят мебель и по нему начнут постоянно передвигаться люди. После этого можно приступать к строительным работам, но перед этим нужно решить, стоит ли переделывать форму крыши.

Иногда возникает необходимость в том, чтобы приподнять скаты и сделать из классической крыши кровлю ломаной конструкции. Несмотря на трудоемкость процесса, он вполне осуществим. Для этого стандартную скатную кровлю усиливают при помощи стропильных треугольных ферм, которые можно прикрепить как к крыше, так и установить в качестве отдельных элементов.

Самым ответственным моментом перестройки является перераспределение нагрузки – для усиления балок и стропил задействуют накладки, которые связывают стойками. Потом к усиленным стропилам и подкосам крепят затяжки. Если нагрузка от кровли перенаправляется на балки перекрытия рассредоточено, тогда удается изменить направленность нагрузки, оказываемой весом крыши.

Открытые элементы, присутствующие в интерьере мансард

Нередко в помещении современных мансард можно встретить открытые элементы, которые смотрятся стильно и оригинально – балки, открытые участки стропильной системы и прочее. Все они удачно вписываются в интерьер, а кроме этого не нужно переживать, что что-то осталось в помещении на виду после завершения отделки.

О каком стиле в таком случае может идти речь? Например, о французском провансе. При оформлении интерьера в этом стиле предпочтение отдается голым деревянным балкам в сочетании с потолком и стенами, окрашенными в белый цвет, тканям с мелким цветочком и натуральной мебели темного цвета. Испортить впечатление от такой обстановки не способна даже огромная балка под потолком, расположенная по центру мансарды.

Еще один, не менее популярный стиль, используемый для оформления помещений – это хай-тек. Он позволяет смело выставлять напоказ любые элементы стропильной конструкции, собранной из металлических элементов. Главное, чтобы металл был качественным и блестящим с такими же крепежными элементами.

В качестве дополнительных деталей интерьера хай-тек следует оставлять на виду вентиляционные трубы и другие инженерные коммуникации, если они смотрятся эстетично.

Нередко при обустройстве мансардных помещений забывают заранее продумать одну немаловажную деталь – это лестница. Это сооружение займет немало места и, безусловно, окажет значительное влияние на формирование общего интерьера жилища. Прежде, чем выбирать способ сооружения лестницы, следует продумать, насколько часто ею будут пользоваться.

Бетонная стяжка теплого пола

Запись дневника создана пользователем evraz, 16.11.13
Просмотров: 35.246, Комментариев: 22

Рекомендации Thermotech

Заливка бетона осуществляется после монтажа контуров теплого пола и проведения гидравлических испытаний. Толщина стяжки должна быть не менее 30мм над трубой, марка бетона рекомендуется не ниже М-300 (В-22,5) (со щебнем фракции 5-20. ). В особых случаях (большие весовые и/или тепловые нагрузки на греющую плиту и т.п.) толщина стяжки и марка бетона рассчитывается конструкторами, исходя из особенностей объекта (при этом обязательно производится отдельный расчет отопительной панели). Минимальная толщина стяжки (30мм над трубой) обусловлена в первую очередь не прочностными характеристиками, а для достижения равномерности распределения температуры на поверхности греющей панели (см. главу «физические процессы, происходящие в отопительной панели»).
При толщине стяжки более 150мм требуется отдельные расчеты теплового режима отопительной панели с вводом специальных поправочных коэффициентов.
Для справки: вес 1м² стяжки при толщине 50 мм составляет до 125 кг.

Чем больше толщина стяжки, тем больше требуется времени для вывода ее на стабильный отопительный режим от момента включения.

Чем толще стяжка, тем больше иннерционность системы.

Чем меньше теплопроводность стяжки, тем выше требуется температура теплоносителя.
Если, в связи с большой протяженностью греющей панели, она делится (каждые 15 метров) на участки компенсационными швами, то труба, пересекающая компенсационный шов, прокладывается в защитной гофрированной трубе (по 300мм влево-вправо от шва расширения). Рекомендуется укладывать отопительные контуры целыми в пределах одного компенсационного участка, т.е. швы расширения должны пересекать только напорный и обратный трубопроводы контура.

Система ВТП допускает применение любых пластификаторов в бетон. Широкое распространение в современном строительстве получило устройство стяжки с пластиковой фиброй.
Чтобы ускорить процесс сушки бетонной плиты, который обычно занимает примерно 3-4 недели, и достигнуть приемлемого уровня относительной влажности, можно подключить систему ВТП к источнику тепла (в том числе по временной схеме). Рекомендуемая температура теплоносителя в этом случае не должна превышать 30ºС. Практика применения систем
ВТП с использованием режима «сушка» показала много примеров сокращения сроков строительства, особенно на объектах с большими площадями.
Как правило, требуется 2-4 недели от момента заливки бетонной стяжки до начала укладки чистового покрытия.
Конструкция бетонного типа ВТП соответствует СНиП 2.03.13-88 и чертежам типовых деталей полов 2.144-1/88 (узлы 63, 69, 75, 81, 87), 2-244-1 (узлы 140,147,149, 160, 161).
***************************************************************************************************************

Из инструкции Uponor
Описание UPONOR

Бетонные системы водяных теплых полов являются наиболее распространёнными и применяются в большинстве случаев.
«Пирог» бетонной системы водяных теплых полов составляет от 80 до 140 мм.
Нагрузка бетонной системы на конструкцию перекрытия – до 300 кг/м2.

Черновой пол.
Таковым могут являться плиты перекрытия, бетонные стяжки и проч. Черновой пол должен быть максимально ровным (просвет не более 7 мм при проверке двухметровой рейкой). В противном случае необходима выравнивающая стяжка.
Теплоизоляционный слой
Изоляция конструкции пола выполняется для уменьшения потерь тепла в направлении вниз.
Теплоизоляционный слой должен состоять из жестких волокнистых минеральных плит. В данном случае это полистирольные плиты плотностью не менее 35 кг/м куб. Полистирольные плиты выполняют функцию тепловой изоляции. Толщина теплоизоляционного слоя должна составлять 30-90 мм, в зависимости от теплопотерь и теплового режима помещений. Как правило, для цокольных этажей толщина слоя составляет 90 мм, для прочих 30 мм.
Мультифольга
Выполняет функцию гидроизолятора.
В случае применения пенопластовых плит с подклеенной фольгой, или изоляции по периметру в виде вспененного полиуретана с приклеенной пленкой, или выполненной гидроизоляции, дополнительная изоляция не требуется.
Арматурная сетка
Металлическая арматурная сетка размером 150х150х4, или 100х100х4 служит для усиления бетонной стяжки и может являеться основанием, к которому пластиковыми хомутами крепится труба теплого пола.
Укладывается на полистирол. При двойном армировании может дополнительно укладываться поверх труб теплого пола.
Труба
На арматурную сетку укладывается труба с шагом 100-300 мм и выбранным типом укладки («змеевик», «двойной змеевик» или «спираль») в зависимости от конструктивного решения. Труба крепится к арматурной сетке с помощью пластиковых хомутов. В местах компенсационных швов на тепловую трубу надевается защитная гофро-труба. Каждая петля тепловой трубы начинается и заканчивается в распределительном коллекторе, т. е. без стыков. Трубопроводы не должны иметь изломов в местах ее поворота на 180 градусов.
Демпферная лента
Бетонная стяжка теплого пола имеет коэффициент линейного расширения 0.5 мм/м при температуре 40С. Таким образом необходимо изолировать бетонную плиту от стен и опор конструкций, чтобы избежать нежелательных напряжений в конструкции здания.
Укладывается по периметру помещений до заливки бетоном. Демпферная лента выполняет две функции:
– компенсация тепловых расширений бетона;
– тепловой изоляции, ограничивающей затраты тепла через боковую стену.
Толщина демпферной ленты составляет минимум 5 мм. Выполняется из вспененного полиуретана с приваренной полиэтиленовой пленкой, выполняющей одновременно роль изоляции влагоустойчивой. Высота тепловой изоляции должна быть равна высоте отливки бетона.
Бетонная стяжка
Заливка бетона осуществляется после монтажа контуров и проведения гидравлических испытаний. При устройстве водяных теплых полов используется бетон марки В22,5 (М300). Бетонная стяжка должна быть не менее 30мм (рекомендуемая 40 мм) над трубопроводами. В противном случае возможен эффект “зебры”, т. е. недостаточная толщина стяжки приведет к неравномерному распределению тепла по поверхности пола.
После устройства бетонной стяжки система отопления водяной теплый пол запускается в щадящем режиме (температура теплоносителя на входе в систему 25-27 градусов). Вывод системы на рабочий режим через 28-30 дней с момента устройства стяжки.
Чистовое покрытие
Укладывается поверх бетонной стяжки. Им может быть керамическая плитка, ламинат, паркет, паркетная доска и проч.

***************************************************************************************************************

Из инструкции REHAU

Стяжки и швы
Для проектирования и устройства греющих стяжек действуют предписания DIN 18560 и СНиП 41-01-2003. При этом следует соблюдать указания производителя. Очень важно уже на стадии проектирвания достичь полного взаимопонимания между архитектором, проектировщиком и специалистами (по монтажу систем отопления / охлаждения, укладке стяжки и покрытия пола). Согласование касается:
– типа и толщины стяжки и напольного покрытия;
– укладки цементной стяжки, а также расположения деформационных швов;
– числа точек замера для измерения остаточной влажности.

****************************************************************************************************************

Состав и пропорции бетона М-300 (В-22,5) из цемента М-400, песка и щебня,
Марка бетона Массовый состав, Ц:П:Щ, кг – 1 : 1,9 : 3,7
Объемный состав на 10 л цемента, П:Щ, л – 17 : 32
Количество бетона из 10 л цемента, л – 41

Песок мытый, щебень фракции 5-20.

Объемный вес бетона марки м 300 обычно колеблется в пределах 2300—2500 килограмм на кубометр, и они классифицируются как тяжелые бетоны. К этой же группе относятся все бетоны с наполнителем из щебня.

В процессе твердения в бетоне протекают реакции гидратации, в ходе которых минералы цемента, взаимодействуя с водой, образуют новые соединения. Обезвоживание бетона в ранние сроки в результате испарения может замедлить или прекратить процесс твердения и привести к недобору прочности, а также вызвать большие его усадки и растрескивание.
При благоприятных условиях твердения прочность бетона непрерывно повышается. Для нормального твердения бетона необходима положительная температура 20±2°С с относительной влажностью окружающего воздуха не менее 90%.
При нормальных условиях твердения нарастание прочности бетона происходит довольно быстро и бетон (на портландцементе) через 7—14 дней после приготовления набирает 60—70% своей 28-дневной прочности. Затем рост прочности замедляется.
Если бетон твердеет все время в воде, то его прочность будет выше, чем при твердении на воздухе. При твердении бетона в сухой среде вода из него через несколько месяцев испарится и тогда твердение практически прекратится. Объясняется это тем, что внутренняя часть многих зерен цемента не успевает вступить в реакцию с водой. Поэтому для достижения бетоном необходимой прочности нельзя допускать его преждевременного высыхания. В теплую сухую и ветреную погоду углы, ребра и открытые поверхности бетона высыхают быстрее, чем внутренние его части. Необходимо предохранить эти элементы от высыхания и дать им возможность достигнуть заданной прочности.
При твердении бетона всегда изменяется его объем. При твердении бетон дает усадку, которая в поверхностных зонах происходит быстрее, чем внутри, поэтому при недостаточной влажности бетона в период твердения на его поверхности появляются мелкие усадочные трещины. Кроме того, трещинообразование возможно в результате неравномерного разогрева бетонного блока вследствие выделения тепла при схватывании и твердении цемента. Трещины снижают качество, прочность и долговечность бетона.
Рост прочности бетона в значительной степени зависит от температуры, при которой происходит твердение. Твердение бетона при температуре ниже нормальной замедляется, а при температуре ниже 0°С практически прекращается; наоборот, при повышенной температуре и достаточной влажности процесс твердения ускоряется.
Продолжительность твердения имеет большое практическое значение при бетонных работах. Ускорять твердение необходимо, когда требуется быстро нагрузить конструкции эксплуатационной нагрузкой или распалубить в ранние сроки, а главным образом при работах зимой и изготовлении бетонных и железобетонных изделий.
Для ускорения твердения бетона применяют добавки-ускорители, вводимые при приготовлении бетонной смеси. Оптимальное содержание добавок-ускорителей устанавливается экспериментальным путем строительной лабораторией.
Чтобы свежеуложенный бетон получил требуемую прочность в назначенный срок, за ним необходим правильный уход: поддержание его во влажном состоянии, предохранение от сотрясений, повреждений, ударов, а также от резких изменений температуры.
Отсутствие ухода может привести к получению низкокачественного, дефектного и непригодного бетона, а иногда к разрушению конструкции несмотря на хорошее качество применяемых материалов, правильно подобранный состав смеси и тщательное бетонирование. Особенно важен уход за бетоном в течение первых дней после укладки. Недостатки ухода в первые дни могут настолько ухудшить качество бетона, что практически их нельзя будет исправить даже тщательным уходом в последующие дни.
Благоприятные температурно-влажностные условия для твердения бетона обеспечивают путем предохранения его от вредного воздействия ветра и прямых солнечных лучей, систематической поливкой. Для этого открытые поверхности свежеуложенного бетона укрывают полиэтиленовой пленкой и поливают водой. В зависимости от климатических условий частота поливки должна быть такой, чтобы поверхность бетона в период ухода все время была во влажном состоянии. В сухую погоду открытые поверхности поддерживают во влажном состоянии до достижения бетоном 50—70% проектной прочности.
В жаркую погоду поливают также деревянную опалубку. При снятии опалубки до истечения срока поливки (например, опалубки колонн, стен, боковых щитов балок) поливают и распалубленные вертикальные поверхности бетонных конструкций. Наиболее эффективно вертикальные и круто наклонные поверхности поливать непрерывным потоком воды через систему трубок с мелкими отверстиями. В жарком сухом климате этот способ полива применяют обязательно. При температуре ниже +5° бетон не поливают.
Низкая температура является главной проблемой сопровождающей зимнее бетонирование. Для начала стоит упомянуть каким образом отрицательная температура может повлиять на процесс схватывания и твердения бетона. Существует две основных причины:
— затормаживание процесса гидратации цемента (увеличение сроков набора прочности бетона)
— вымерзание воды, входящей в состав бетона (полная остановка процесса набора прочности)
Низкая температура (0 − +10 градусов) существенно затормаживает процесс гидратации цемента, то есть растягиваются сроки набора прочности бетона. К примеру: в нормальных условиях (+20 градусов Цельсия) за неделю бетон набирает до 70% прочности. При температуре окружающего воздуха +5 градусов, срок набора 70% марочной прочности бетона может растянуться на 3-4 недели. В такую погоду рекомендовано добавление добавок, ускоряющих гидратацию, чтобы бетон ускоренными темпами набирал марочную прочность.
И если низкая положительная температура тормозит процесс схватывания и набора прочности бетона, то отрицательная — полностью его останавливает. Причина тому – вымерзание воды в молодом бетоне. Сам процесс гидратации цемента невозможен в отсутствие воды. Вода является необходимым компонентом для образования цементного камня. Цемент должен находиться в контакте с водой (влагой) в течение всего времени созревания.
При бетонировании в отрицательных температурах, основная задача – не дать замерзнуть воде, входящей в состав бетона.
Существует несколько основных способов сохранения воды затворения бетона от вымерзания:
— применение противоморозных добавок в бетон (ПМД)
— использование электропрогрева бетона
— укрывание бетона пленкой ПВХ, утеплителями и т.п.
— сооружение временного укрытия с прогревом тепловыми пушками.
Применение противоморозных добавок в бетон — наиболее распространённый способ, применяемый при бетонировании в зимних условиях. Так называемый зимний бетон производится в различных вариациях, отличающихся между собой процентным содержанием добавок. Роль химических добавок – активировать процессы твердения и понизить температуру замерзания жидкой фазы. Кроме этого строитель должен помнить:
— чтобы обеспечить твердение бетона в теплой и влажной среде до набора критической прочности, внутренний запас теплоты в бетоне создают путем подогрева материалов, составляющих бетонную смесь;
— после окончания укладки смеси поверхность бетона нужно сразу же утеплить щитами или матами, что поможет сохранить теплоту выделяющуюся при химической реакции цемента с водой (экзотермия цемента) и поддерживать необходимые условия для твердения бетона. Изолированный от холодного воздуха бетон твердеет за счет тепла, внесенного в бетонную смесь при ее приготовлении, а также тепла, выделяемого в процессе экзотермической реакции твердения цементного теста;
— запрещается применять смерзшийся заполнитель.
Электропрогрев бетона чаще применяется на стройках, где имеется техническая возможность использовать трансформаторы большой мощности (30-80 кВт). Электрический прогрев бетона зимой лучший метод, при проведении монолитных работ.
Укрывание бетона – наиболее рациональный метод бетонирования в зимнее время, при граничных температурах воздуха +3 − -3. Схватывание и твердение бетона – изотермический процесс, то есть: при застывании и наборе прочности, цемент, контактируя с водой, выделяет тепло. Для этого необходимо свежеотлитую конструкцию из бетона укрыть ПВХ плёнкой, или утеплителем. В некоторых случаях, если при бетонировании в зимнее время применялся обычный бетон без противоморозных добавок, а температура воздуха резко упала до низких минусовых значений (-5 − -15º) целесообразно использовать газовые или электрические пушки.
Если будет использоваться дополнительный прогрев тепловыми пушками, то укрытие из плёнки ПВХ укладывается не на поверхность бетона, а на временный каркас из досок, брусков и т.п . Создаётся нечто наподобие низкой «палатки» или «шатра» над бетонной конструкцией и под это укрытие ставятся тепловые пушки. Чем выше будет температура под шатром, тем быстрее будет идти процесс набора прочности, и соответственно, раньше можно будет прекратить прогрев.
Движение людей по забетонированным конструкциям, а также установка на них лесов и опалубки допускается только тогда, когда бетон достигает прочности не менее 1,5 МПа. Движение автотранспорта и бетоноукладочных машин по забетонированной конструкции допускается только по достижении бетоном прочности, предусмотренной проектом производства работ.

Источник z-abi. com/ru/blog/usloviya-tverdeniy-betona-i-uhod-za-nim/

Как правильно залить теплый пол – варианты стяжки, виды смесей для заливки

В статьях, которые описывают устройство тёплых водяных полов, мало внимания уделяется такому моменту, как обустройство бетонной стяжки. А ведь это очень важный этап, где ошибаться нельзя.

Чтобы смесь для тёплого водяного пола получилась качественной, важно не только знать качественные характеристики компонентов, но и технологию смешивания, каким должен быть слой бетона по толщине, на каком этапе устройства полов его заливать.

Подготовительные действия

Иногда при подготовке поверхности для стяжки не обращают внимания на важные мелочи, которые, на самом деле, играют большую роль. Черновая поверхность обязательно должна быть тщательно очищена от мусора, мелких камней.

Перед тем, как правильно залить тёплый пол, вдоль стен комнаты, по кругу, укладывают демпферную ленту толщиной не меньше 40 мм. Она нужна для того, чтобы исключить в будущем трещины в бетонном слое от эффекта теплового расширения. Демпферной лентой нельзя пренебрегать ни в коем случае. Трещины в бетоне выведут обогревательную систему из строя очень быстро. Необходимо делать пирог теплого пола по бетону по всем нормам.

Когда площадь комнаты более 40 кв. метров, либо одна из сторон больше 8-9 метров, бетонное покрытие нужно обязательно разделить на зоны с помощью термошвов. Для этого используют Т-образную демпферную ленту. Укладывают её до начала бетонных работ. В каждой зоне должен быть свой отопительный контур, проектируют это заранее.

Иногда мастера укладывают армирующую металлическую сетку поверх теплоизоляционной плиты. Если теплоизолятор прочный, нагрузка на тёплые полы не очень большая, такую сетку можно и не принимать во внимание. Сетку прикрепляют к бетону через слой утеплителя. Водяной контур скручивают с прутьями сетки. Такой способ удобен, но не во всех случаях себя оправдывает. Если армирующий слой укладывать сразу на теплоизолятор, то сетка не выдержит вертикальное давление на полы. Она будет выполнять единственную функцию — удобную фиксацию водяного трубопровода.

При использовании прочного утеплителя (пеностекла), ситуация будет иная. Если применяют мягкий утеплитель (пенопласт), стяжку требуется дополнительно армировать. Арматура, которую размещают сверху, а не в самом бетоне, нейтрализует только горизонтальные прогибы. Для предотвращения образования расколов, сетку размещают поближе к центру бетонного покрытия, над трубами.

Иногда используют вариант, когда укладывают две сетки: поверх труб и под ними.

Есть ещё один способ с использованием одной сетки. Её приподнимают над теплоизолятором на 15-20 мм, используя подкладки. Трубы укладывают сверху.

Стяжка, где водяной контур оказывается полностью в бетоне, будет прочнее. Но себестоимость конструкции тёплого пола возрастает. Общая толщина бетонной прослойки окажется на 20-30 мм больше.

На заметку. Перед тем, как начинать бетонные работы, следует залить воду в контур, создавая в трубах рабочее давление. Иногда пользуются сжатым воздухом. Трубы прогревать запрещается.

Чем заливают тёплые полы

Основой строительной смеси для стяжки выступает цемент. Рекомендуется добавлять пластификаторы, чтобы облегчить укладку и выравнивание поверхности. Использование пластификаторов повышает у бетона плотность и прочность, практически не остаётся мелких пустот и щелей. Если добавить в раствор гипс «для быстроты процесса», качество стяжки намного ухудшится, поэтому этого делать нельзя.

Стяжку выполняют из цементно-песчаного раствора, используют отсев или самонивелир.

Смесь из цемента и песка

Как правильно залить пол под тёплые полы с водяным контуром? Самый распространённый вид стяжки — из цемента и песка. С ним легко работается, песчаные частички выступают отличным пластификатором.

Обычно для выполнения бетонных работ в жилых комнатах применяются цементно-песчаные растворы марки 150. Для монтажа водяного пола рекомендуется взять М200. При увеличенных нагрузках на полы, можно и маркой выше:

• М200-М250 при устройстве полов в торговых помещениях или общественных зданиях;
• М300 применяют на складах и в гаражах.

Заводские смеси, которые доставят на место ремонта, приобретают на растворных узлах. В магазинах они упакованы в пакеты. Можно сделать смесь и самим. Это более трудоёмкий путь, но экономичный. Нужно выдержать дозировку компонентов и найти речной песок с крупной фракцией.

Цементно-песчаные смеси для сырых влажных помещений (санузлы, бассейны) делают с цементом М400. Цемент М500 быстро набирает крепость и подойдёт для помещений с сухими полами. Рекомендуемая толщина стяжки тёплых полов около 40 мм. Укладка водяного теплого пола в стяжку в таком случае будет выполняться без затруднений.

Как правильно залить теплый водяной пол, чтобы он служил долго? Он должен быть устойчив не только к механическому, но и термическому воздействию. Рекомендуется добавлять в растворы фиброволокно из полипропилена: 900 грамм на 1 кубометр. Стоимость такой добавки невелика, но она поднимет уровень прочности стяжки и не допустит появления мелких трещин. Следует знать, что фиброволоконная добавка не заменяет армирующую сетку.

Стяжка из отсева

Если щебень пропустить через строительное сито, то получится фракция частиц размером до 1 см. Это и есть отсев. Он похож на песок с крупной фракцией, но песчинки округлой формы, а у отсева частички колотые, с острыми гранями. Эта особенность строения заметно повышает прочность раствора по сравнению с песочным. В укладке такой раствор более сложный, но усилия в итоге оправдывают себя.

Тёплый пол под раствором с таким составом получается надёжным. Можно сэкономить, используя смесь М150. Не требуется добавлять фиброволокно.

Неудобство в том, что найти бетонный слой из отсева на растворных узлах сложно. В покупном растворе могут присутствовать крупные фракции. Это значительно усложнит процесс выравнивания стяжки. Камешки более 2 см допустимы по ГОСТу, поэтому производители выпускают такой раствор согласно нормам.

Если волнует вопрос, как правильно залить теплый пол в доме, целесообразнее приготовить раствор с использованием домашней бетономешалки, используя мелкий отсев.

Самовыравнивающиеся растворы

Можно применить самовыравнивающуюся смесь для стяжки теплого водяного пола.

Этот строительный материал не дешёвый. Трудозатраты заметно снижаются. В сухую смесь просто добавляют воду, размешивают, выливают на пол и больше ничего делать не нужно. Смесь сама выровняется.

Преимуществом самонивелиров является гармонично подобранные компоненты раствора, смешанные в заводских условиях. Смесь уже обогащена необходимыми присадками и пластификаторами.

Готовый нивелирующий раствор выливают на подготовленные заранее полы и растягивают по маячкам. Если соблюдать рекомендации завода-изготовителя, получится прочная поверхность, устойчивая к температурным перепадам.

Здесь есть некоторые тонкости, о которых следует знать перед тем, как приобретать самонивелир. Схватывается он очень быстро, а раствора потребуется много. Если заливать полы в небольших санузлах, то проблем не возникнет. Смесь можно размешать дрелью-миксером. Но как замешать быстро, за один раз, кубометр раствора для комнаты более 20 квадратных метров? В обычном корыте это сделать невозможно. Если заливать частями, по слоям — ухудшатся качественные характеристики. Чтобы сделать такой раствор, нужна специальная техника, компактная растворосмесительная установка.

Для того, чтобы залить большие объёмы, можно купить или взять в аренду такую технику. Но в обычных условиях, для ремонта квартиры, это нецелесообразно. Самонивелир всё равно придётся выравнивать вручную.

Такой раствор оправдает себя на «горящем» объекте при наличии неограниченного бюджета. Либо при укладке тёплого пола на небольшом участке. Есть марки самонивелира, которые могут быть уложены толстым слоем. Следует знать: несмотря на то, что такой раствор быстро схватывается, «до кондиции» он доходит в течение 7-15 дней, не меньше.

Как заливают тёплые полы

Устройство цементно-песчаной стяжки бетонного слоя из отсева можно производить двумя способами: «мокрым» и «полусухим». Разницы между пропорциями с применением песка или отсева нет. Различают лишь количество воды, которую добавляют для получения определённой консистенции.

Как залить «мокрой» стяжкой

Если в раствор добавляют много воды, то получают «мокрую» стяжку. Раствор будет пластичным.

Соотношения компонентов следующие:

• При укладке тёплых полов в сухом жилом помещении подойдёт раствор М200 с использованием цемента М500. Потребуется 1 часть цемента, 3 части песка и 1-1,4 части воды.
• При укладке тёплых полов во влажном помещении (в санузле) нужен раствор М200 на основе цемента М400. Берут 1 часть цемента, 2,5 части песка и 1-1,4 части воды.
• В реальности объём жидкости зависит от уровня влажности песка и количества пыли в нём. В связи с этим воду добавляют постепенно, перемешивают и контролируют пластичность. В итоге должна получиться смесь, похожая на густую сметану.
• Раствор разравнивают между трубами, трамбуют, убирая воздушные пузырьки.

На заметку. Металлопластиковые трубы могут деформироваться, если по ним ходить. Полиэтиленовые в этом отношении более прочные.

Процесс разравнивания смеси облегчает длинное правило и предварительно расставленные маяки. Углубления заполняют смесью и вновь выравнивают.

Выполняют стяжку из отсева таким же образом. Но всё делается более тщательно, трудозатрат понадобится больше. Достоинство «мокрого»способа — пластичность раствора, который легко разравнивать правилом.

«Полусухой» способ

Воды в растворе для «полусухого» способа значительно меньше. Если смесь сделана правильно, она будет влажной, но не текучей.

Проверяют так: в ладони зажимают немного полусухого раствора. Он должен сформироваться в пластичный комочек без трещин. Такую консистенцию имеет раствор заводского изготовления. Его труднее разравнивать, но затем можно затереть до блеска, и получить в итоге поверхность, плотную и прочную по структуре.

Если заказывать такой раствор готовым, то нужно объяснить, для каких целей он будет использоваться. Такой бетонный слой выдерживает большую нагрузку. Он более качественный, чем при укладке бетона «мокрым» способом.

Затирать придётся очень тщательно, для этого нужны навыки и терпение. Понадобится длинная тёрка или затирочная машина. Полусухие смеси из отсева гладкой затирки практически не поддаются, поэтому его перетирают песчаным раствором.

Как правильно укладывать «полусухую» бетонную стяжку

Чтобы бетонный слой получился идеально ровным, нужно правильно выставить маяки. Расстояние между маяками оставляют таким, чтобы можно было пользоваться полутораметровым правилом. То есть между маяками следует выдержать расстояние не более 140 см.

• Растворные маяки из узких гряд цементно-песчаного раствора (гипсовый применять нельзя). Не самый эффективный способ, так как гряды должны высохнуть, а на это нужно время. Кроме того, правилом можно нечаянно «сбить» такие указатели.
• Маяки из металлических труб. Трубы или другие жёсткие профили укрепляют на нужной высоте. Через сутки после укладки бетона их вынимают, а углубления заполняют раствором. Трубы используют для этой цели несколько раз. Единственное условие — они должны быть идеально ровными. Используют и круглые, и прямоугольные профили.

• Направляющие из оцинковки для штукатурки. Маяки должны быть чем прочнее, тем лучше. Оптимальный размер — 1-1,4 см. После того, как они выполнят свою функцию, их можно оставить на месте или вынуть после того, как раствор схватится. Такие маяки одноразовые. Если иметь навыки, выставить их можно максимально ровно. Укрепляют раствором, подгоняя под уровень с помощью кусочка кафеля или кирпичного осколка. Расстояние между маяками — 40-50 см. Иногда их устанавливают на специальных опорах, которые можно отрегулировать.

Какой должна быть стяжка по толщине

Чтобы понять, какой должна быть толщина бетонной стяжки водяных тёплых полов, следует учесть следующие моменты:

• Бетонный слой не должен препятствовать тепловому излучению. Водяной контур должен выполнять свою функцию.
• Чтобы стяжка была достаточно крепкой, толщина самовыравнивающего состава не должна быть менее 2,5 и 4,5 см.
• У обычного бетонного слоя толщина достигает 6-7 см.
• В общей сложности толщина водяного тёплого пола составит 15 см.
• Если увеличить толщину стяжки, это приведёт к риску расколов в бетонном слое. Чтобы этого не произошло, необходимо предусмотреть компенсационные швы.

Уход за сырой стяжкой

После того, как бетонный слой залит, стяжке требуется уход. В комнате должна поддерживаться температура не ниже 5 градусов выше нуля. Нельзя допустить пересыхания стяжки. Через день после укладки её укрывают полиэтиленовой плёнкой. Около месяца бетон нужно время от времени увлажнять. От этого зависит крепость бетона. Начинать монтаж водяного контура тёплых полов можно не ранее, чем через 28 дней. Всё это время в трубах нужно поддерживать рабочее давление, но включать отопление нельзя.

Итоги

При устройстве тёплых полов строго соблюдают технологию монтажа. Все этапы, начиная с выбора строительных материалов, проектирования, установки водяного контура, укладки стяжки требуют знаний и опыта. Необходимо выбрать трубы, которые выдержат давление в системе. Водяной контур должен иметь допустимые изгибы, чтобы теплоноситель циркулировал свободно.

Есть множество тонкостей, которые, на первый взгляд, не значительны, но могут привести к аварийным ситуациям, если не выдержать технологию. Самостоятельно браться за монтаж тёплых полов можно только тогда, когда есть полная уверенность, что всё будет выполнено правильно. В другой ситуации лучше обратиться к опытным мастерам.

Как выполняется стяжка для водяного теплого пола

Все чаще, при проведении ремонтных работ, владельцы квартир или частных домов, останавливаются на варианте монтажа теплых полов.

• более рациональным использованием энергоресурсов, что влечет за собой значительную экономию средств;
• наличием постоянно теплого напольного покрытия, что обеспечивает комфорт и уют в жилище.

Смонтировать подобные полы можно двумя способами: установить электронагревательные элементы или смонтировать систему подогрева пола из водопроводных труб. При наличии индивидуального отопления, более практично использовать водяную систему отопления.

Нагревательные элементы укладываются на черновое основание пола, после чего вся конструкция заливается цементно-песчаной смесью. Стяжка для водяного теплого пола выполняется строго по технологии, так как характеризуется наличием агрессивной среды, действующей при повышенных температурах (подробнее: “Заливка теплого пола – как правильно сделать стяжку”).

Виды смесей

Для начала следует определиться с составом раствора. Чтобы выполнить стяжку, можно воспользоваться следующими смесями:

Песок плюс цемент

Стяжка теплого пола своими руками, в основном выполняется смесью цемента и песка, который предусматривает смешивание одной части цемента и трех частей песка. Во время смешивания в раствор добавляется вода. Ее количество зависит от консистенции раствора, а густота раствора зависит от того, какая высота стяжки над теплым полом.

Альтернативный вариант предусматривает покупку готовой смеси из песка и цемента. Такой вариант довольно затратный, но более эффективный, так как повышает качество стяжки. В готовый раствор требуется добавление пластификатора, из расчета на 9 частей раствора 1 часть пластификатора. Стяжка для теплого пола состав которой не ограничивается одним песком и цементом имеет улучшенные эксплуатационные характеристики.

Благодаря добавкам пластификатора:

• цементная смесь делается более пластичной, что предотвращает появление трещин в стяжке;
• увеличивается эффективность и равномерность нагрева, благодаря улучшению теплопроводности;
• толщина стяжки для водяного теплого пола может быть уменьшена с 5 см до 3 см;
• процесс отвердевания стяжки происходит гораздо быстрее.

И все же, простая цементно-песчаная стяжка не достаточно прочная в условиях температурного нагрева. Поэтому есть все основания для ее усложнения.

Бетон

Состав стяжки для водяного теплого пола не ограничивается применением цемента, песка, пластификатора и воды.

Возможно применение двух видов бетонного состава для заливки теплого пола:

1. Для этого состава применяется цемент марки М-300 и не ниже. Для замешивания подобной бетонной смеси своими руками, потребуется отсев, включающий в себя мелкие фракции щебня и песок. Кроме отсева, в раствор добавляется пластификатор и вода. Высота стяжки для водяного теплого пола при применении бетонной смеси может находиться в пределах 2-4 см, в зависимости от проектных требований.
2. Этот вид бетонной смеси рассчитан на применение щебня, вместо отсева, что значительно укрепит стяжку для водяного пола. В таком случае применяются следующие пропорции: цемент – 1 часть, песок – 3,5 части, щебень – 4 части, пластификатор и вода. Минимальная стяжка для водяного теплого пола в таком случае ограничивается лишь толщиной финишного слоя (детальнее: “Какая минимальная толщина стяжки пола – стандарты и правила”).

Как совет можно предложить следующий вариант замеса: отказаться от ручного замешивания в пользу применения электромиксера для строительных целей.

Сухие смеси

Непосредственно для таких случаев производитель выпускает специализированные сухие растворы.

1. Портландцемента, как основы сухой смеси.
2. Песка различных фракций для лучшего сцепления.
3. Комплекса специализированных добавок и присадок, улучшающих показатели теплопроводности.
4. Добавок, компенсирующих тепловое расширение.
5. Пеногасителя, сводящего к минимуму образование воздушных пузырьков.

Перед замешиванием раствора к нему добавляют воду. Ее количество зависит от технологических характеристик сухой смеси и указывается на упаковке. После этого, смесь перемешивается до однородной массы. При этом следует обратить внимание на инструкцию по добавлению жидкости. Если воды недолить или перелить, то часть специальных добавок могут потерять свои свойства.

• имеет консистенцию средней густоты без выделения жидкости;
• не боится перепадов температуры;
• схватывается на протяжении семи суток;
• устойчив против растрескивания.

При применении такого раствора минимальная толщина стяжки для водяного теплого пола может соответствовать 5-ти мм. Если устройство стяжки водяного теплого пола осуществить перед укладкой теплого пола, то монтаж такого пола можно произвести укладкой труб непосредственно в стяжку. Консистенция раствора позволит вдавить трубы в смесь, где они надежно будут закреплены без использования крепежных элементов.

Монтаж

Стяжка на теплый пол характеризуется наличием некоторых особенностей.

Процесс заливки стяжки на теплый пол занимает следующие этапы:

1. По всему периметру комнаты, на местах стыков пола и стен, клеится краевая лента. Она предназначается для компенсации температурного расширения бетона.
2. Рассчитывается минимальная высота стяжки с соответствующими отметками. Общая высота теплого пола будет зависеть от характера применяемого раствора.
3. Устанавливаются соответствующие маяки, согласно высоты теплого пола.

Принимаются меры по предотвращению появления трещин.

Борьба с трещинами

• помещение делится на несколько ровных частей;
• каждая часть заливается отдельно, с прокладкой между ними демпферной ленты;
• зазоры, которые появляются после заливки, шпаклюются.

• после окончательного застывания стяжки, вся площадь так же делится на отдельные сектора;
• после этого, с помощью болгарки и алмазного круга, стяжка разрезается на отдельные участки;
• появившиеся компенсационные швы заполняются силиконом;
• после этого швы заделываются шпаклевкой.

При применении такого способа борьбы с трещинами, следует заранее знать (составить план), где проходят трубы теплого пола.

• заливка производится при комнатной температуре и давлении в пределах 2-х атмосфер;
• заливка покрывается полиэтиленовой пленкой, а для качественного схватывания в течение месяца стяжка опрыскивается водой. Если используется готовая сухая смесь, то пункт №2 не применяется;
• запускается обогрев теплого пола и на протяжении 3-х дней плавно поднимается температура, с комнатной до рабочей;
• если на стяжке не появились трещины, значит работы выполнены в соответствии с технологией.

Заключение

Если есть возможность в своем доме смонтировать теплые водяные полы, то от этих возможностей отказываться просто не разумно. Теплые полы значительно улучшат комфорт проживания, а так же сэкономят значительные средства на приобретение энергоносителей. Читайте также: “Устройство водяного теплого пола – примеры решения”.

Чтобы теплые полы функционировали без проблем на протяжении длительного периода времени, необходимо правильно их смонтировать и залить стяжку.

Оказать такую помощь могут современные специализированные растворы, а так же тонкости технологии.
