Печь в гараж своими руками.

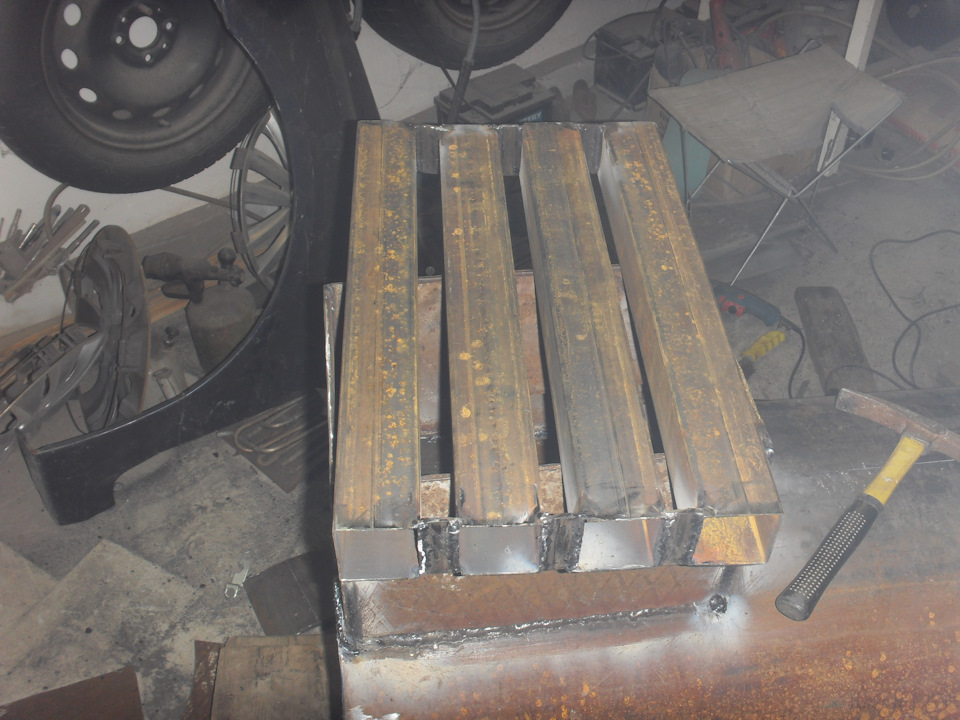

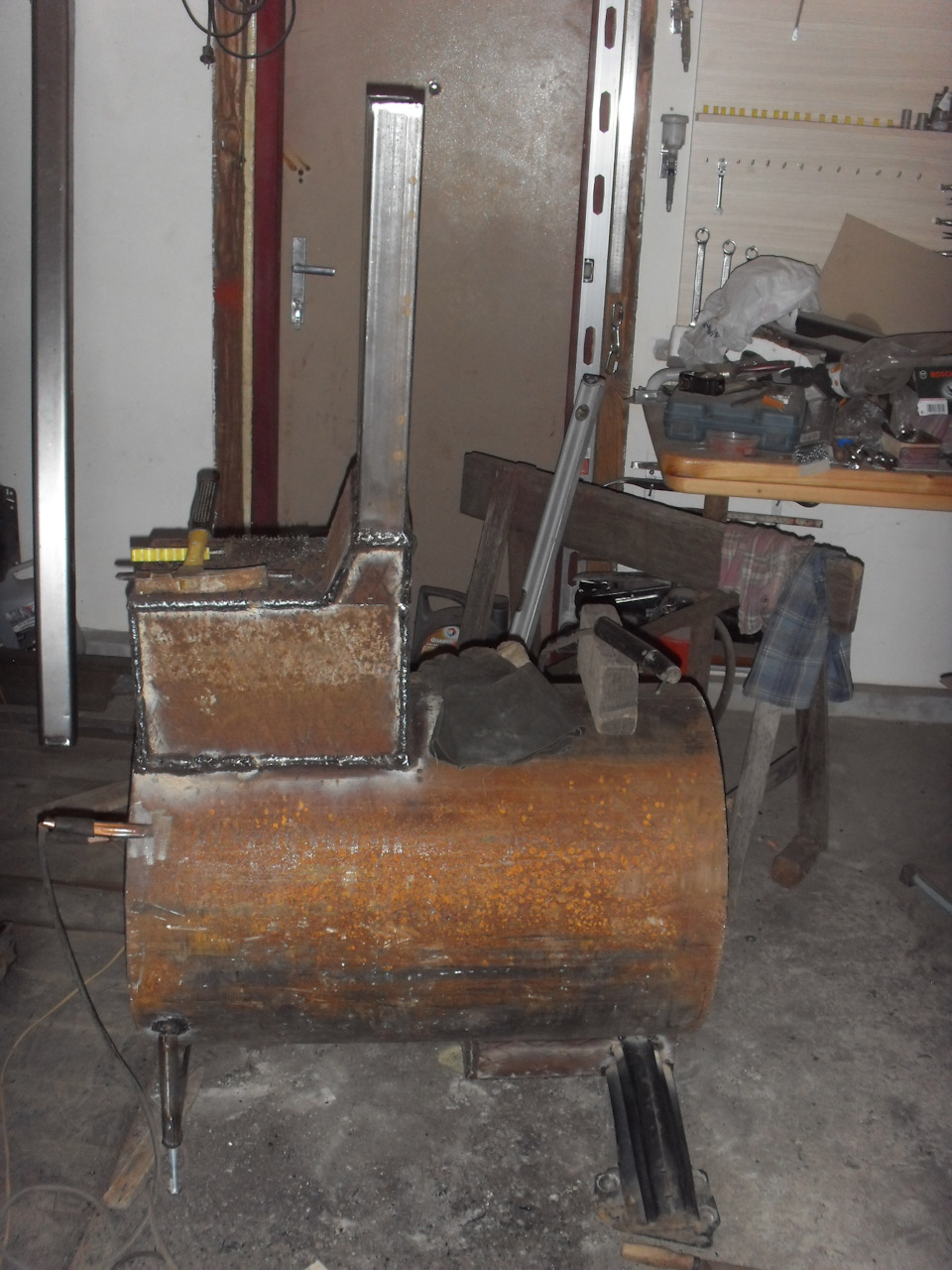

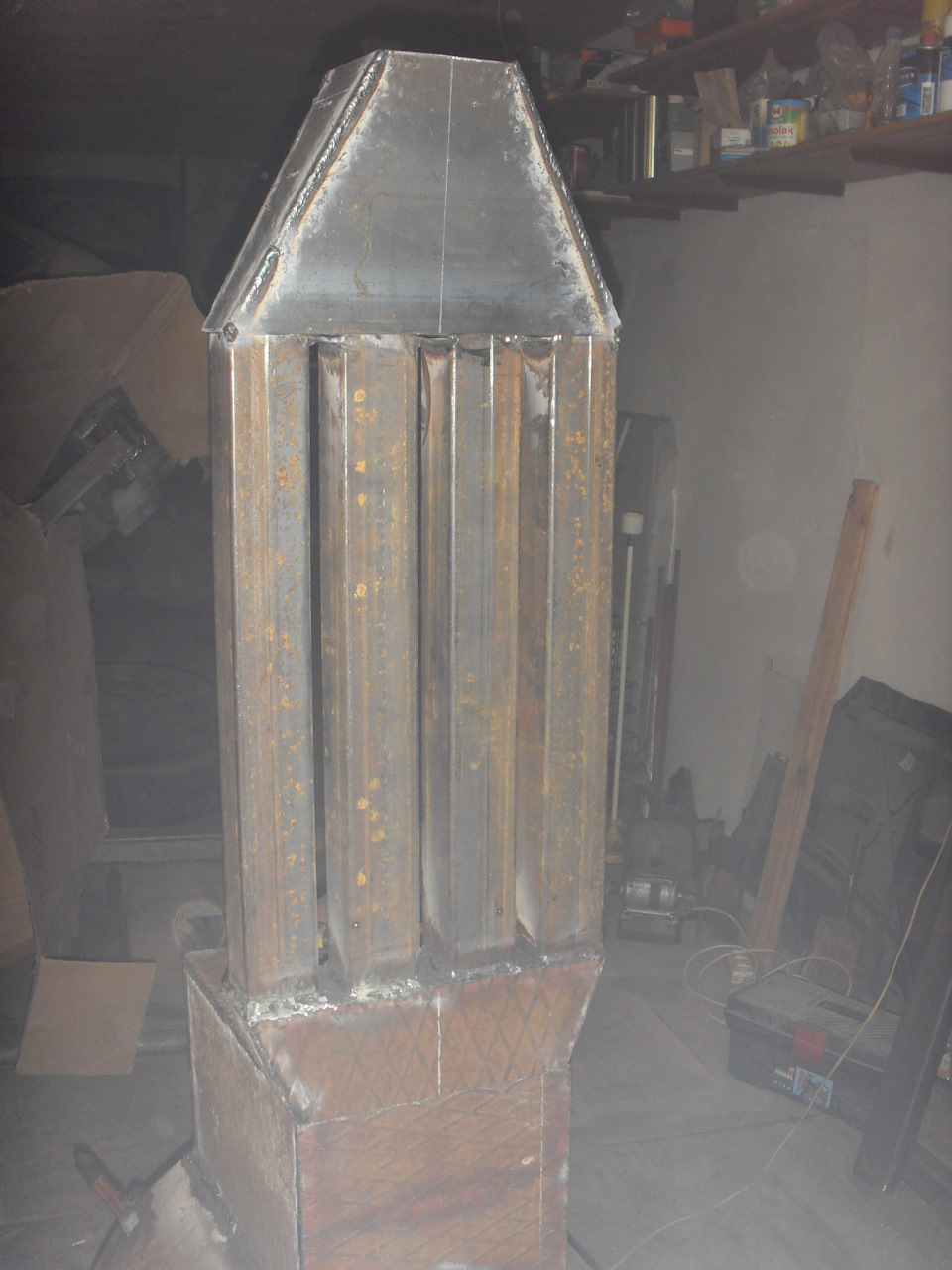

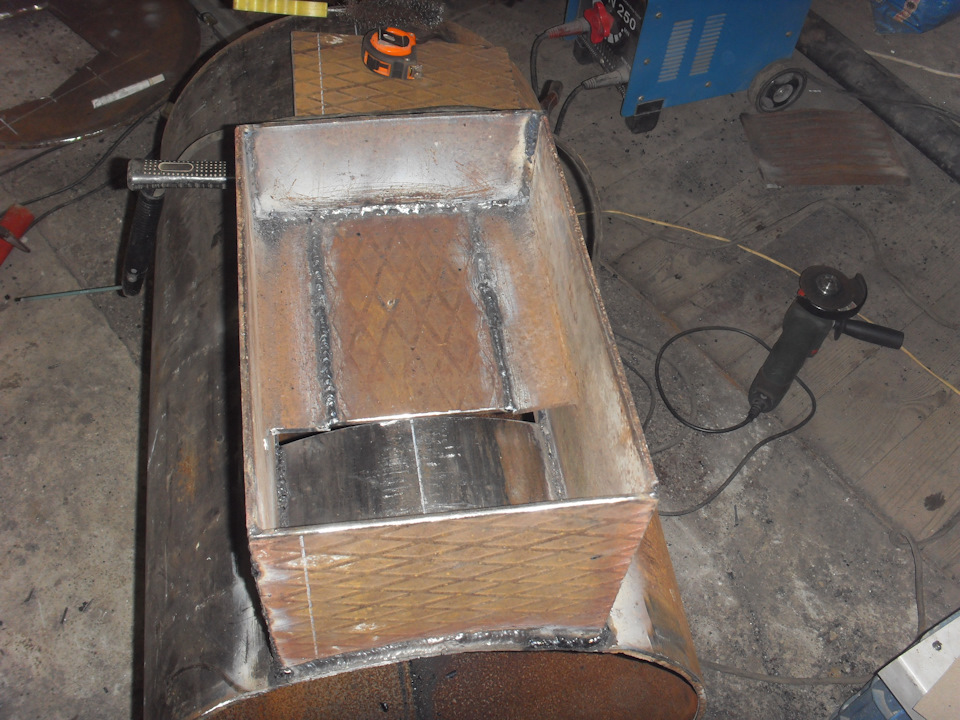

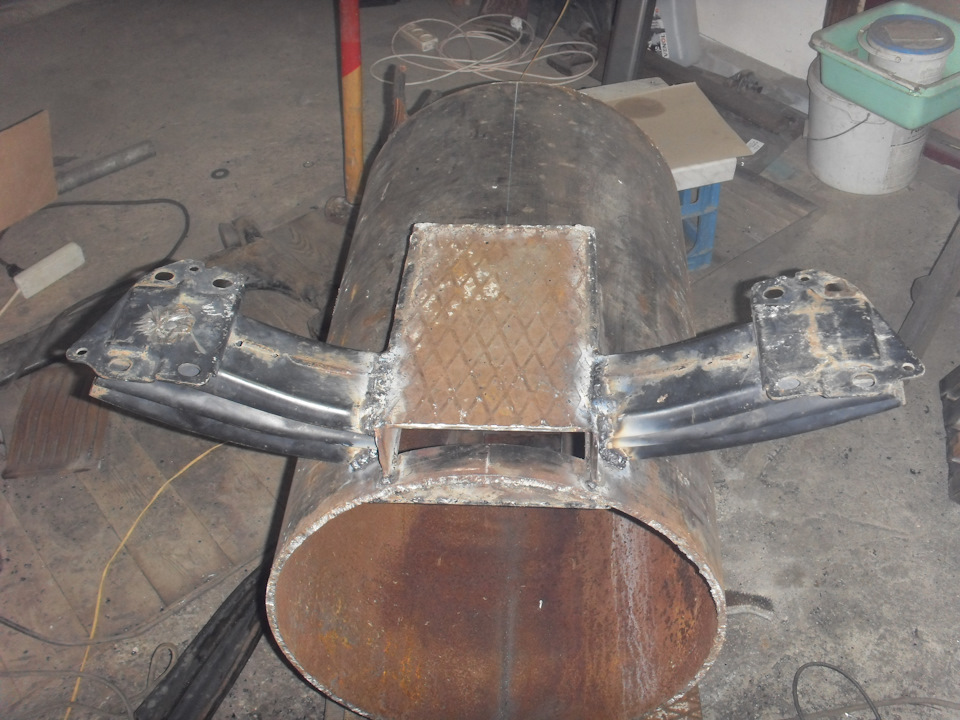

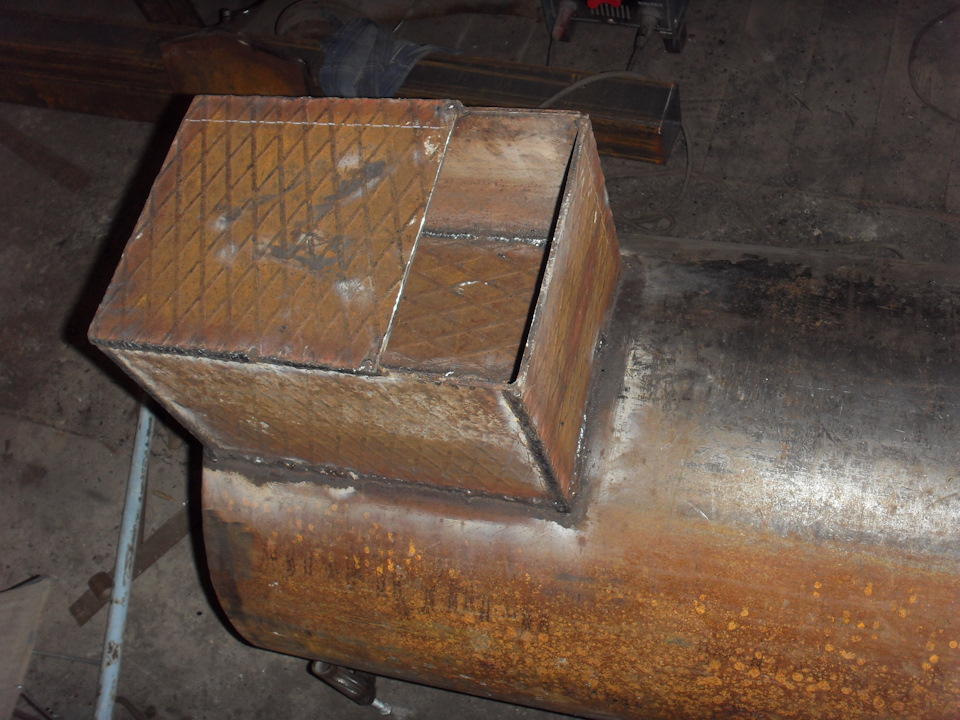

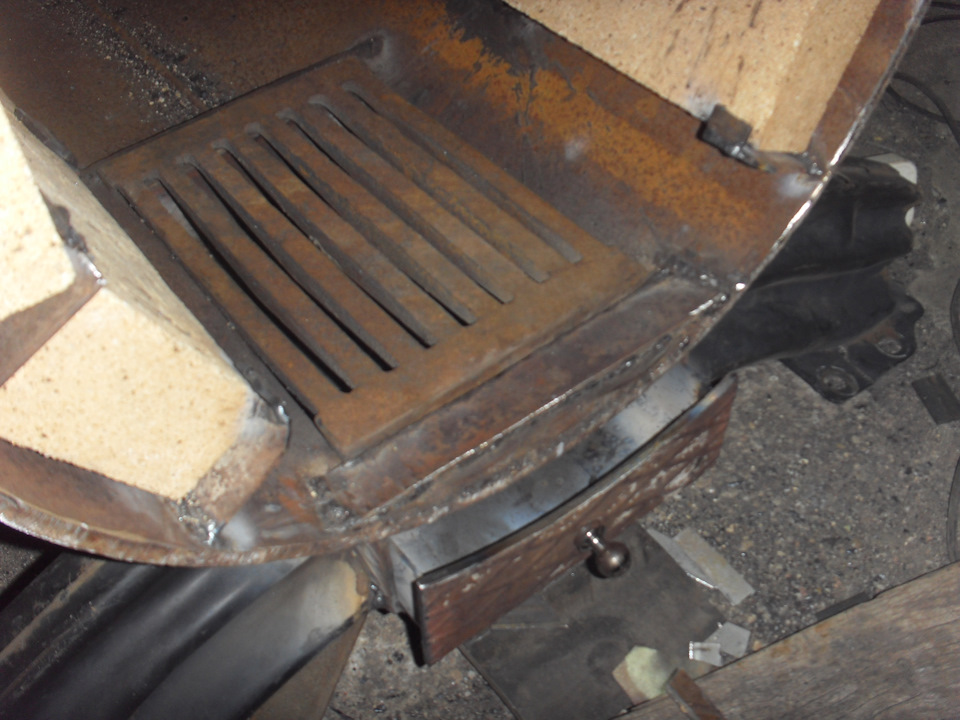

Заморочился с обогревом гаража. Так-как гараж по площади более 35 квадратов подошёл к данному вопросу по серьёзному. Полистав интернет и почитав отзывы и коментарии пользователей различных отопительных средств решил смастерить буржуйку на дровах.

Комментарии 87

ACHTUNG в моей конструкции допущен просчёт, в погоне за КПД я установил четыре профильных трубы 50/50 и это вытекло проблемой с тягой, Данные трубы быстро обрастают копотью и тяга резко снижается, пока я сделал прочистной лючок, но в последствии буду что-то менять.

у самого точно такая же цель )))
именно поэтому и вставил 5 копеек )
просто получается, что в начале прогрева помещения должна быть такая последовательность

1 — быстрый разогрев печи
2 — максимальный отбор тепла от дыма и передача его в помещение
3 — по мере активного прогрева помещения часть тепла неспешно накапливается в кирпиче
4 — по окончании топки кирпич так же неспешно отдает тепло в помещение.
5 — остывание помещения напрямую зависит от сквозняков и теплоизоляции.

а в твоем случае кирпич внутри топки повлияет на пункты 1 и 2
я как выше писал специально буду ограждать зону первой камеры металлом от кирпича.
именно для того чтоб как можно скорее прогреть камеру с теплообменником =)
буду следить за проектом ;)

Я просматривал твой записи, когда только начал задумываться о печке, но если честно не понял принципа работы и дальше не рассматривал как вариант.

Огнеупорным кирпичом топку обкладывают для защиты металла от выгорания и на кпд это врядли повлияет … прогрев печки станет дольше с ними, теплоотдача через корпус станет ниже и большая часть тепла попадет в теплообменник и дальше в трубу. С одной стороны при повышенной температуре в теплообменнике меньше вероятность зарастания а с другой стороны холодную печку дольше прогревать придется. Кирпич лучше обкладывать снаружи.
У меня сейчас обкатывается кирпичная печка ракетного типа, так чтобы ускорить прогрев 1-й камеры я внутри просто стелоткань с аллюминиевой фольгой по кирпичу провесил скорость прогрева зоны теплообменника (2-я камера) резко увеличилась и кирпич прогревается медленнее, но тепло держит так же.

а вообще за работу почет и уважение =) красиво получилось )

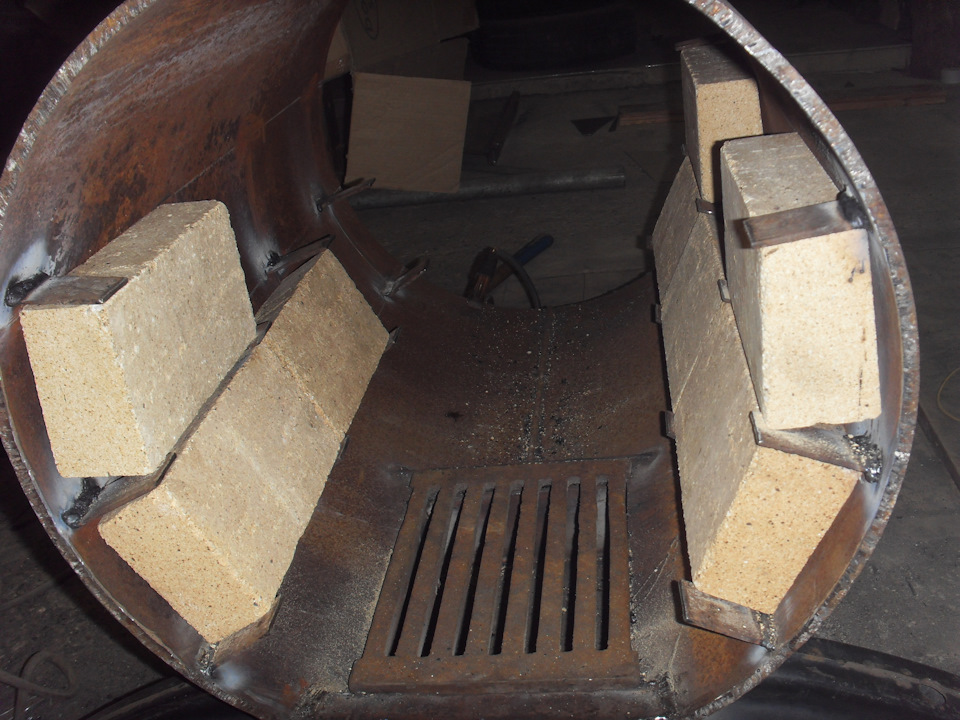

Спасибо. Дело в том, что кирпич лежит в два ряда по обеим сторонам и к стенкам он особо не прилегает, следовательно стенка печи должна прогреваться и отдавать тепло наружу, а кирпич служит лишь конденсатором, который после потухания печи ещё некоторое время будет отдавать тепло в топку и дымоход (который будет закрыт заслонкой) и те в свою очередь будут давать тепло в гараж. Цель конструкции — быстрый нагрев и замедленное остывание помещения.

круто. продолжения жду .

Оно будет, спасибо.

Покурите за пиролизную печь может еще передумаете дрова попусту жечь

а если дрова доступны бесплатно в бесконечном количестве?

Это не критика эт просто совет, а воспользоваться или нет ваше дело

Просто уже много сделано и что-то переделывать не хочется, да и конструкций там уж очень много, от бочки до сложных котлов, а буржуйка дело проверенное.

а если дрова доступны бесплатно в бесконечном количестве?

Может я живу не в мегаполисе, но и не в лесу :) .

Покурите за пиролизную печь может еще передумаете дрова попусту жечь

Покурил, начала болеть голова :) Достаточно сложно, это не наш метод. Если-бы я был силён в сварке, то я сделал-бы из этой трубы печь-котёл (вварил-бы ёмкость, вывел трубы и развёл их на батареи которые остались после ремонта в доме) и через насос гонял-бы антифриз и имел-бы дополнительный источник тепла. Но увы, мне-бы с данной поставленной задачей справится

Печь для гаража своими руками: обзор лучших вариантов самоделок

Частный гараж – помещение специфическое и в зимний период обычно очень холодное. Ни для человека, ни для автомобиля такой микроклимат совершенно не полезен. При этом использование стандартных электрообогревателей зачастую оказывается слишком дорогостоящим и малоэффективным.

Остается изготовить печь для гаража своими руками, выбрав один из подходящих вариантов. Мы предлагаем к рассмотрению четыре способа обустройства печного отопления, каждый из которых имеет свои особенности в создании и эксплуатации.

Наглядные схемы и видео-инструкции помогут определиться с конструкцией печи, выполнить сборку и подключение агрегата самостоятельно.

Особенности отопления гаража

Капитальный гараж с утеплением доступен далеко не каждому автовладельцу. Чаще всего в распоряжении владельца транспортного средства оказывается металлическое строение, лишенное какого-либо утепления. Любая тепловая энергия покидает такое строение практически моментально.

При решении проблемы отопления гаражного помещения, не стоит оценивать его потребность в тепле, опираясь на аналогичный опыт с жилым домом. И дело не только в отсутствии теплоизоляции.

Существует так называемый закон квадрата-куба, который гласит, что когда размеры геометрического тела уменьшаются, отношение размеров поверхности этого тела к его объему увеличивается.

Это сказывается на размерах теплопотерь объекта, поэтому для обогрева одного кубического метра маленького помещения, например, гаража, необходимо больше тепла, чем при отоплении большого дома.

Если для двухэтажного строения может хватить и отопительного прибора мощностью 10 кВт, то на значительно меньший по размерам гараж понадобится агрегат с производительностью около 2-2,5 кВт тепловой энергии.

Для поддержания очень скромной рабочей температуры на уровне 16°С хватит и печки мощностью 1,8 кВт. Если же нужно поддерживать только оптимальную температуру для хранения автомобиля на стоянке – 8°С – подойдет агрегат на 1,2 кВт.

Получается, что расход топлива на обогрев единицы объема пространства гаража может в два раза превышать аналогичный показатель для жилого дома.

Чтобы тщательно прогреть весь гараж, его стены и пол, понадобится еще больше тепловой энергии, т.е. еще более мощный обогреватель. Но даже при наличии утепления тепло будет уходить из помещения слишком быстро. Поэтому рекомендуется осуществлять обогрев не всего гаража, а только так называемого рабочего пространства.

Идея состоит в том, чтобы сосредоточить прогретый воздух по центру помещения и вокруг него таким образом, чтобы между стенами и потолком оставалась прослойка холодного воздуха. В результате техника и люди будут постоянно находиться в облаке воздуха комфортной температуры, а расход тепловой энергии заметно сократится.

Читайте также:  Скиммер для бассейна: что это за устройство такое, какие конструкции бывают, как их установить

Это явление специалисты называют теплой шапкой, оно возникает благодаря естественно-ограниченной конвекции. Интенсивный поток нагретого воздуха поднимается вверх, но немного не достигает потолка, поскольку его кинетическая энергия гасится более плотными холодными слоями.

Далее горячий поток распределяется по сторонам, слегка касаясь стен или на небольшом расстоянии от них. Почти весь гараж становится теплым, под воздействием конвекционных процессов прогревается даже смотровая яма.

Для достижения подобного эффекта подходят гаражные печи относительно небольшой мощности, создающие интенсивный, но не особенно плотный поток теплого воздуха.

Альтернативный вариант отопления гаража состоит в использовании различных инфракрасных обогревателей. Для гаража с металлическими стенками такое оборудование не особенно хорошо подходит. Инфракрасное излучение плохо отражается от металлических поверхностей, оно проникает сквозь них, в результате все тепло просто уйдет на улицу.

Для кирпичного гаража со стенками в полкирпича инфракрасный обогреватель специалисты также не рекомендуют. Этот материал не пропускает инфракрасные волны, но и не отражает их. Кирпич поглощает этот тип тепловой энергии и со временем ее отдает. К сожалению, на процесс аккумулирования энергии и ее возврат уходит слишком много времени.

Практичные рекомендации по выбору гаражного обогревателя приведены в этой статье.

Использование утеплителей: за и против

Гаражи эконом-класса практически никогда не утепляют снаружи по очень простой причине – это слишком дорого для помещения, которым постоянно не пользуются. Да это и не всегда возможно, например, в гаражных кооперативах строения ставят очень близко друг к другу, зазор не позволяет выполнить монтаж утеплителя.

Но и внутренняя теплоизоляция гаражного помещения может оказаться проблематичной. При монтаже утеплительного материала непосредственно на металлические стены в месте их контакта возникает так называемая точка росы, т.е. место скопления конденсата. Практически всегда при контакте с влагой утеплитель приходит в негодность довольно быстро.

Да и для самого строения такая ситуация может оказаться губительной. В металлическом гараже утепление можно поставить, но лучше установить подходящий материал на некотором расстоянии от стены, примерно в 20-50 мм.

От пола следует отступить на 50-70 мм. В качестве профиля лучше всего использовать шайбы, чтобы избежать создания замкнутых контуров под покрытием.

При таком варианте монтажа конденсат также будет появляться, но благодаря циркуляции воздуха под слоем утеплителя влага будет постепенно испаряться, не нанося ощутимого вреда строению.

Однако для гаража, который отапливается постоянно, этот вариант не подходит, поскольку влажность внутри помещения большую часть времени будет чрезмерно высокой. Это подвергнет риску как здоровье людей, так и состояние автомобиля.

В качестве материала для такого “вентилируемого” утепления рекомендуется использовать плиты, например, ДВП, ДСП, то есть древесные материалы, самозатухающие при возгорании. Рекомендуемая толщина – около 5 мм.

Прекрасно подойдет плоский ондулин или его аналоги. Эти материалы обладают способностью отражать инфракрасное излучение, что обеспечивает эффективный обогрев.

А вот пластик, даже обладающий свойствами затухания, ставить в гараже категорически не рекомендуется. Такие материалы при возгорании выделяют ядовитые испарения, из-за которых избежавшие пожара люди могут просто отравиться. Запрещено использовать в качестве утепления также плиты, в составе которых имеется асбест.

При утеплении холодного кирпичного гаража рекомендуется сначала оштукатурить стены вермикулитовым составом, чтобы защитить их от влаги. Стены металлического гаража следует окрасить в два слоя, предварительно прогрунтовав основание.

Обзор возможных вариантов

Для гаража чаще всего используют следующие варианты самодельных печей:

  • кирпичная дровяная печь;
  • буржуйка;
  • печь длительного горения;
  • печь на отработке.

Каждый из этих вариантов печей для гаража, сделанных своими руками имеет определенные преимущества и недостатки. Некоторые агрегаты можно сочетать, чтобы расширить возможности по отоплению гаража и сделать этот процесс более удобным и выгодным.

В сооружении небольшой печурки в гараж можно использовать фактически бросовые поручные средства и материалы, это:

Как сделать печку для гаража

К сожалению для гаражей отопление не предусмотрено (хотя, может, и к счастью, учитывая нынешние тарифы), потому обогреваться приходится самостоятельно. Ну а любой обогрев — это печка. В данном случае она должна быть небольшой, но эффективной — требуется быстро вывести помещение из «минуса» в хороший «плюс». Так что выбирая конструкцию, не забывайте что печь для гаража должна быстро и легко разгораться. Еще желательно, чтобы она могла топиться отходами — закупать хорошие дрова очень небюджетно, да и хранить особо негде. Ну и еще одно требование — конструкция должна быть простой, чтобы легко можно было сделать своими руками.

Какие печки можно сделать для гаража

В холодном гараже зимой находится очень неприятно. Потому и требуется обогрев. Гаражные печки обычно небольшие стальные типа буржуйка. Делают их из толстостенных бочек, отрезков трубы или из газовых баллонов. Такие гаражные печи более просты в исполнении, требуют только небольших доработок, ведь корпус, а иногда и дно, уже есть. Варят печи и из листового металла, но это варианты для тех, кто тесно дружит со сваркой. Кирпичные печки в гаражах встречаются не очень часто — они все-таки более габаритные, нагреваются меньше, что не совсем подходит для данного случая.

Одна из печей для гаража

Наиболее распространены буржуйки, работающие на дровах, в них же закладывается все что горит. Такая всеядность и быстрый нагрев — это их основные плюсы. Также у них немало недостатков и один из них — прожорливость, потому в последнее время стали делать более экономные печи длительного горения. Обычно используется принцип верхнего горения. Хороши они тем, что одна полная закладка (печь из 50 литрового пропанового баллона) может гореть до 8 часов. Все это время в гараже тепло.

Особняком идут печки на отработке. Подобного топлива в гаражах достаточно, но с отработкой надо быть осторожным — там содержатся тяжелые металлы и чтобы они не попадали внутрь требуется отличная тяга.

Буржуйки — проверенные и простые конструкции

Буржуйки — хит 20-х годов прошлого столетия. Тогда эти печки конкурировали с кирпичными и стояли везде, даже в квартирах. Позже, с появлением централизованного отопления, они утратили актуальность, но применяются в гаражах, на дачах, для обогрева подсобных или хозяйственных построек.

Читайте также:  Панели в ванную комнату установка. Ремонт и отделка ванной комнаты пластиковыми панелями стеновыми, видео, фото

Из листового металла

Буржуйки из баллона, бочки или трубы

Наиболее подходящий материал для изготовления буржуйки для гаража — пропановые баллоны или труба с толстой стенкой. Подойдут и бочки, но надо искать не очень большого объема и с толстой стенкой. В любом варианте минимальная толщина стенки — 2-3 мм, оптимальная — 5 мм. Такая печка будет служить не один год.

По конструкции они бывают вертикальными и горизонтальными. Дровами удобнее топить горизонтальную — более длинные поленья влезают. Делать проще вытянутую вверх, но топка при этом имеет небольшие размеры, придется дрова пилить мелко.

Вертикальные

Сначала о том, как сделать вертикальную печь для гаража из баллона или трубы. Выбранный отрезок делите на две неравные части. Внизу меньшая — для сбора золы, выше — основная для закладки дров. Далее порядок работ такой:

  • Вырезаем дверки. Внизу небольшую, вверху — солидных размеров. Отрезанные куски используем как дверки, так что их не выбрасываем.
  • В выбранном месте привариваем колосники. Обычно это нарезанная на куски нужной длинны стальная арматура толщиной 12-16 мм. Шаг установки арматурин — около 2 см.

Как сделать колосники

  • Привариваем дно если его нет.
  • В крышке вырезаем отверстие под дымоход, привариваем полосу металла высотой около 7-10 см. Наружный диаметр полученного патрубка лучше сделать под стандартные дымоходы. Тогда с устройством дымовой трубы не будет проблем.
  • Крышку с приваренным патрубком привариваем на место.
  • К вырезанным кускам-дверкам с помощью сварки крепим запоры, петли и все это устанавливаем на место. Как правило, буржуйки негерметичны, так что уплотнители можно не делать. Но при желании по периметру дверок можно наварить полосу металла шириной в 1,5-2 см. Выступающая ее часть будет закрывать небольшую щель по периметру.
  • В общем и целом, это все. Осталось собрать дымоход и можно испытывать новую печку для гаража.

    Горизонтальные

    Если корпус расположен горизонтально, зольный ящик обычно приваривают снизу. Его можно сварить по требуемым размерам из листовой стали или использовать кусок швеллера подходящего размера. В той части корпуса, которая будет направлена вниз, проделывают отверстия. Лучше нарезать что-то типа колосников.

    Как сделать буржуйку в гараж из газового баллона

    Затем в верхней части корпуса делаем патрубок для дымохода. Для этого можно приварить отрезанный кусок от трубы подходящего диаметра. После того, как кусок трубы установлен и проверен шов, металл внутри кольца вырезают.

    Далее можно сделать ножки. Лучше всего подойдут отрезки уголка, к которым снизу приделывают небольшие куски металла, чтобы стояли устойчиво.

    Следующий шаг — установка дверок. На поддувало можно вырезать кусок металла, приделать петли и запор. Тут без особых проблем. Зазоры по краям не мешают — через них будет поступать воздух для горения.

    Не возникнет сложностей и в том случае, если вы делаете дверку из металла — приварить петли не проблема. Только тут, для того чтобы была возможность хоть немного регулировать горение, дверку надо сделать немного больше — чтобы периметр проема был закрыт.

    Как установить печное литье на металлическую печку

    Проблематично установить печное литье. Вдруг кому-то захочется иметь не стальную дверку, а чугунную. Тогда надо из стального уголка сварить рамку, к ней болтами прикрепить литье, и всю эту конструкцию приварить к корпусу.

    Из двух бочек

    Все кто пользовался буржуйкой, знают, что от ее корпуса идет очень жесткое излучение. Часто стенки раскаляются до красного свечения. Тогда рядом с ней находится невозможно. Решается проблема интересной конструкцией: две бочки разного диаметра, вставлены одна в другую. Промежутки между стенками засыпаны галькой, перемешанной с песком глиной (прокалить на огне, засыпать только остывшим). В качестве топки выступает внутренняя бочка, а наружная — это только корпус.

    Такая печка будет греться дольше. Она не сразу начнет отдавать тепло, но в гараже будет более комфортно и после того как топливо прогорит, она еще пару часов будет согревать помещение — отдавая накопленное в закладке тепло.

    Печь для гаража длительного горения

    Все из того же газового баллона можно сделать печь для гаража длительного горения. Есть разные конструкции, но наиболее проверенная и стабильно работающая называется Бубафоня — по нику автора, который ее придумал и выложил на одном из форумов. Это было около 5-6 лет назад. С тех пор у многих стоит это чудо — простая и оригинальная конструкция, высокая эффективность и то, что закладывать можно не только дрова, но и стружки и даже опилки. Можно даже доработать Бубафоню под водяное отопление в гараже, что делалось уже не раз (водяная рубашка вокруг корпуса).

    Дровяная печь в гараж длительного горения (схема и фото)

    Есть у этой самодельной дровяной печки только один недостаток — чтобы выгрести золу придется переворачивать корпус вверх ногами. Правда есть уже доработки, которые этот недостаток устраняют. Такую печку в гараж при наличии сварочного аппарата сделать можно своими руками за несколько часов — очень проста в изготовлении.

    Конструкция

    В данной печи используется принцип верхнего горения: дрова горят сверху, пламя распространяется вниз по мере прогорания верхних слоев. Этим и объясняется большое промежуток времени на горение — вниз пламя распространяется намного медленнее. Тем не менее, обогрев эффективен. Уже в первые минуты начинает выделяться достаточное количество тепла.

    Примерно так выглядит груз с надетой на трубу крышкой

    Эта печка традиционно круглая, вертикальная. Корпус — обычный цилиндр с дном без приваренной крышки. Основной фокус в форме и строении подвижной части. Ее часто называют «груз», но это только одна из функций. Еще эта часть подводит воздух в зону горения. Она представляет собой металлический круг, к которому в середине приварена труба. На тыльной стороне металлического круга — от центра к краям — наварены уголки или куски небольшого швеллера. Это возуховоды, по которым воздух поступает на периферию области горения. Есть еще крышка с вырезанным в центре отверстием, через которое пропускается труба груза. Дымовой патрубок приваривается практически в самом верху корпуса. Его горизонтальная часть не должна быть больше 40 см, далее труба поднимается вверх. Высота дымохода не менее 2-3 метров, но определять надо по тяге — чтобы при любой погоде дым не шел в гараж.

    Принцип работы

    Заполнив корпус дровами вперемежку со стружками и опилками, закладку разжигают. На трубу надевают крышку и, когда пламя разгорится, устанавливают крышку сверху. Так как труба полая, через нее в зону горения подается воздух, который поддерживает горение.

    Принцип работы Бубафони

    Диаметр круга «груза» немного меньше диаметра корпуса — через эту щель в верхнюю часть (на рисунке подписано как «камера вторичного горения») попадают продукты сгорания. Как известно, они сами горючи и могут выделить большое количество тепла. В этой зоне, при хорошо разогретой печи, эти газы воспламеняются. Воздух для горения поступает из щели в крышке в зоне прохода трубы. Что-то может «подтягивать» и по кругу. Это не столь важно. Важно, что крышку не стоит делать герметичной а также то, что из-за этого тяга в трубе должна быть отличной.

    Воспламенившиеся в верхней части газы дают не меньше тепла, чем горящие дрова. Этим и объясняется эффективность обогрева при использовании данной конструкции. Догоревшие газы выходят в дымоход. По мере сгорания груз опускается все ниже,до тех пор, пока не догорит вся закладка. После того как печь погаснет и остынет, можно закладывать новую партию дров и начинать процесс сначала. Вынимать золу приходится после нескольких топок — дрова сгорают полностью, от закладки остается только небольшая кучка пепла да пару углей от самых нижних дров.

    Вот такими «дровами» топится эта печь для гаража

    Вот вкратце весь принцип работы данного агрегата. Как видите, тут есть не только верхнее горение, но и дожиг газов. Очень простая и действительно хорошо работающая конструкция.

    Процесс изготовления

    Скорее всего вы уже поняли, как все делать, но вкратце опишем процесс. Сначала поговорим о материалах, которые нужны для этой печки. Чаще всего используют 50-литровые пропановые баллоны. Подойдет и бочка с толстыми стенками и кусок трубы диаметром от 300 мм до 600 мм. Высота корпуса в готовом виде — от 110 см до 200 см. Кроме этого понадобится:

    • труба диаметром 85-100 мм, длина — около 1,4-2,3 метра — зависит от высоты корпуса (для воздуховода);
    • труба диаметром 120-150 мм длиной 40 см (дымовой патрубок);
    • лист металла толщиной от 4-5 мм — вырезать круг для груза/воздуховода;
    • полоса металла шириной в 3 см толщиной 2-3 мм — приварить бортик на крышку;
    • уголки с толщиной полки 4-5 мм или такие же швеллера, ширина полки — 50-70 мм;
    • ручка металлическая — приварить на крышку и к корпусу — 4 шт (по две штуки).

    Детали самодельной печи длительного горения Бубафоня в разобранном состоянии

    Это все необходимые материалы. Теперь собственно о том, что и как делать. Будем исходит из того, что гаражную печку делаем из газового баллона.

    • У промытого водой баллона срезаем верхнюю часть. Это будет крышка, так что отрезаем и 3-5 см от стенок. Места среза обрабатываем напильником.
    • В верхней части отрезанной крышки удаляем вентиль. Сюда будет входить труба. Корректируем отверстие под диаметр воздуховода. Герметичности добиваться нет смысла — в щель должен поступать воздух, но напильником надо обработать.
    • По окружности крышки привариваем полосу металла — нижний ее край должен на 1,5-2 см выступать. Так крышка будет держаться на корпусе.
    • Привариваем ручки. Их можно сделать из толстого прутка. Деревянные накладки ставить бесполезно — быстро обуглятся.
    • Из листа металла вырезаем круг, диаметр которого на пару сантиметров меньше диаметра корпуса. Края обрабатываем напильником.

    Еще один вариант

  • К кругу в центре стороны привариваем трубу-воздуховод, прорезаем отверстие. Еще раз провариваем шов — чтобы не было свищей.
  • С тыльной стороны круга навариваем уголки/швеллера. Они не доходят до краев круга на пару сантиметров.
  • На корпусе отступив от края 5-8 см (чтобы крышка «села») привариваем дымовой патрубок. Шов провариваем тщательно с двух сторон — должен быть 100% герметичным.
  • К корпусу привариваем ручки.
  • На этом все. Сделана печь для гаража своими руками.

    Доработки

    Доработки конструкции качаются удобства использования. Больше всего неудобств доставляет необходимость переворачивать нелегкий корпус для того чтобы вытрусить золу. Чтобы избавиться от этого в нижней части делают зольник и традиционные колосники. Решение понятное, но это новшество может привести к тому, что дрова будут сгорать быстрее — будет идти подсос воздуха через щели дверки. Если кислорода в нижней части будет много, дрова будут гореть быстро, а не в режиме тления, как это происходит в оригинальной конструкции. Выход — делать дверку герметичной, с бортиками и уплотнением.

    Эффективная и экономичная печь для гаража — чертеж с размерами

    Второе усовершенствование касается количества и формы ребер на диске-воздуховоде. Их делают не из уголков или швеллера, а из стальных полос. Их изгибают и слегка смещают, так что проходя воздух как бы закручивается. Приваривают 6-8 штук вместо изначальных 4. Эта переделка дает только плюсы — более равномерно распределяется воздух по зоне горения, дрова горят равномерно по всей площади.

    Порядовка кирпичной печи для гаража

    Кирпичные печи дают более мягкое тепло, но пока они сами не нагреются, греть гараж не будут. Если вы собираетесь топить ежедневно, такой вариант хорош. Если гараж будет топиться периодически, лучше сделать металлическую печь — разгонять промерзшую кирпичную печь долго и муторно, а греть она начнет часа через два.

    Для тех, кто решился класть кирпичную печь в гараже выложим порядовку небольшой (относительно) печи с обогревательным щитком и варочной панелью (на всякий случай).

    Изображение печи и необходимые материалы

    Печь из полнотелого керамического кирпича (не пережженного). Без учета боя требуется 290 штук. Кладку вести на глиняный раствор, толщина швов — порядка 0,5-1,8 см.

    Под эту печь нужен отдельный фундамент — масса будет под 500 кг. Его размеры больше размеров печи на 15-20 см.

    Порядовка кирпичной печи для гаража

    Желательна футеровка топки (укладка шамотного кирпича на шамотный раствор). Под печное литье кирпичи подтачиваются. Размеры ложа под колосники, плиту и дверки должны быть больше размеров литья. Зазор необходим для компенсации теплового расширения и также для укладки теплоизоляционной прослойки вокруг дверок. Это уменьшит образование трещин рядом с ними (из-за разного теплового расширения).

    В качестве теплоизоляционного материала традиционно использовали асбестовый шнур. Если вы не хотите иметь дело с асбестом, можно нарезать на полосы картон из минеральной ваты. Только он должен выдерживать очень высокие температуры — до 1200°C (минимум 850°C).

    Устанавливаемся в 6 ряду задвижка позволяет переключать печь в зимний и летний режимы. Это удобно в межсезонье, когда полная мощность не требуется, но уже сыро.

    Продолжение кладки

    Высоту печи можно увеличить повторив 14 и 15 ряды.

    Продолжение формирования отопительного щитка

    Процесс предварительной кладки печи без раствора (рекомендуется для того, чтобы подобрать кирпичи и понять что к чему) смотрите в видео.

    Чертежи и схемы

    Описывать все конструкции долго. Многое можно понять по чертежам.

    Схема металлической печки в гараж из баллона

    Печь для гаража на опилках

    Схема с размерами печи для гаража (из листового металла)

    Самодельные печи для гаража: варианты и преимущества

    1. Основные требования
    2. Виды
      • Масляная
      • Кирпичная
      • Металлическая
      • Ракетная
      • Паровая
    3. Выбор топлива
      • Газовые
      • Электрические
      • На твердом топливе
      • Дизельные
      • На отработанном топливе
      • На опилках
    4. Буржуйка
    5. Печка «капельница»
    6. Твердотопливная печь длительного горения
    7. Кирпичная
    8. Полезные советы

    Гараж – это не только место для хранения автомобиля. Многие люди проводят в нем гораздо больше свободного времени, причем это может быть не только жаркое лето, но и холодная зима. Разумеется, полноценное отопление в таком помещении оборудовать не имеет смысла, а вот полезная и практичная самоделка придется кстати.

    Основные требования

    Холодной осенью или морозной зимой находиться в гараже без отопления – это занятие не из приятных. Полноценного отдыха или работы в таких условиях просто не добиться. Именно поэтому подобным площадям просто необходима небольшая печка-буржуйка, которую вполне можно изготовить своими руками. Буржуйки с теплообменником встречаются во многих сараях и гаражах.

    Распространенность таких агрегатов объясняется простотой их изготовления. На это не уходит много времени и дорогостоящих материалов.

    Как правило, такие конструкции нуждаются лишь в некоторых доработках, поскольку сам корпус, а зачастую и дно в таком предмете уже имеется. Многие мастера варят гаражные печи и из листовых материалов. Однако такие разновидности печей смогут осилить только те пользователи, которые умеют работать со сваркой.

    Гораздо реже в гаражных постройках встречаются самодельные печи, выложенные из кирпича, поскольку такие агрегаты имеют более внушительные габариты, а нагреваются при этом в меньшей степени. Для гаража подобная система подходит слабо.

    Чаще всего в гаражах располагают небольшие буржуйки, работающие от дров. В такие агрегаты, как правило, закладывают абсолютно все, что может гореть. Неприхотливость в выборе топлива и быстрый нагрев – это главные преимущества такой печи. Однако при выборе подходящего агрегата следует учитывать не только его «всеядность».

    Подходящая конструкция для обогрева гаражной площади должна выбираться в соответствии со следующими параметрами:

    • площадью самого гаража;
    • сроками использования отопления;
    • максимальным бюджетом, который можно потратить.

    Если гараж представляет собой пристройку к дому, то лучше поставить прибор с электрическим или газовым подключением.

    Если же постройка отдельна от жилища, то следует создать безопасную автономную конструкцию. Стоит помнить, что в первую очередь буржуйка для гаража должна быть безопасной, в противном случае могут возникнуть серьезные проблемы с плохими последствиями.

    Печь должна обладать следующими важными параметрами:

    • сечение вытяжного клапана должно составлять не менее 10 см;
    • вес не должен превышать 35 кг;
    • габариты печи – 70х50х35 см;
    • объем не должен быть больше 12 л.

    Многие пользователи выбирают для утепления гаража самодельные печи. Подходящий вариант можно изготовить для любых условий и планировок. Стоит рассмотреть подробно, какие разновидности гаражных буржуек сегодня востребованы и встречаются чаще всего.

    Масляная

    Масляные печи встречаются часто. Подобные модели чаще всего обладают следующими характерными чертами:

    • они имеют компактные размеры;
    • отличаются несложной конструкцией;
    • быстро разогреваются;
    • такую печку легко использовать;
    • в гараже с масляной печью будет долгое время сохраняться оптимальная температура;
    • подобные агрегаты отличаются экологичностью, ведь не наносят вреда окружающей среде;
    • топливо для этих печей можно смело назвать доступным, поскольку его возможно найти, например, на СТО (некоторые фирмы оказывают услугу по вывозу такого топлива);
    • в масляных моделях отсутствуют капельницы, форсунки и прочие подобные детали, поэтому процесс их сборки считается простым и быстрым;
    • масляные печи не так часто загрязняются.

    Кирпичная

    В качестве надежной стационарной конструкции идеально подойдет кирпичная печь. Самыми маленькими считаются агрегаты с размерными параметрами 2х3 м.

    Специалисты рекомендуют располагать такие печки возле задней стены гаража. В этом же месте необходимо проделать отверстие подходящего размера под дымоход.

    Кирпичные печки хороши своей надежностью и долговечностью. Однако специалисты утверждают, что изготавливать их своими руками можно только в том случае, если есть опыт укладки кирпича. В противном случае агрегат может получиться кривым и менее надежным. Для исполнения таких работ лучше нанять профессионалов.

    Аккуратные гаражные печи из кирпича пользуются большой популярностью. Подобные агрегаты бывают дизельными и работают от солярки, которая находится в открытом доступе.

    Металлическая

    Не менее распространенными и востребованными являются металлические гаражные печки. Такие агрегаты имеют ряд положительных характеристик, делающих их популярными среди современных владельцев гаражных построек.

    • Эти модели отличаются высокой степенью нагрева, но при этом имеют небольшие размеры, поэтому для их размещения в гараже не нужно выделять много места.
    • Металлические печи считаются «всеядными». Они могут работать от разных твердых источников топлива.
    • Вес агрегатов также является небольшим, поэтому работать с ними просто и удобно. Кроме того, из-за этого под ними не нужно сооружать фундамент.
    • Печки из металла нередко используют для подогрева пищи или воды.
    • Как правило, конструкции печек из металла являются простыми. Такие агрегаты вполне возможно изготовить своими руками, имея опыт сварочных работ.

    Как было упомянуто выше, такие разновидности печей могут работать от любых твердых источников топлива. Одними из наиболее распространенных вариантов считаются дровяные модели.

    Они состоят из следующих составных частей:

    • топки – именно от ее размера зависит размер дров и их допустимое количество;
    • колосников – эти детали представляют собой решетку, на которую сверху кладут само топливо, они предназначены для формирования тяги;
    • зольника – этот элемент являет собой отсек, в который попадает зола от прогоревшего топлива;
    • дымохода – в данном случае эта составная деталь представляет собой трубу диаметром от 100 мм, которая служит с целью отвода дымовых газов.

    Главным недостатком дровяных металлических печей является то, что топливо прогорает в них в короткие сроки, из-за чего немалая часть тепловой энергии покидает помещение в союзе с дымом.

    Чтобы повысить характеристики теплоотдачи печи из железа, рекомендуется изначально сделать ее двухходовой.

    В таком агрегате с высоким КПД раскаленный газ проходит по особым каналам, находящимся во внутренней части корпуса. Таким образом, в помещении становится тепло и комфортно.

    Ракетная

    Другое название такой печи – это реактивная. Подобные модели стали так называться из-за струи пламени, вырывающейся из трубы, находящейся сверху у проходных конструкций. Кроме того, ракетная печь издает своеобразный звук, похожий на рев двигателя.

    Простая и незамысловатая реактивная печь состоит из двух труб. Одна из них находится в горизонтальном положении, а вторая направлена вверх. Для изготовления такой конструкции допустимо использовать одну изогнутую трубу. Топливо в такой печи укладывается непосредственно в трубу. При этом горючий газ будет устремляться вверх, двигаясь по вертикальной плоскости.

    Если принято решение установить в гараже подобный агрегат, то стоит знать некоторые особенности, которыми он обладает, а именно:

    • ракетную печь можно использовать как в качестве отопительной, так и в качестве варочной конструкции;
    • нередко надежные и крепкие «ракеты» (комбинированные) дополняют уютными лежанками, похожими на те, что имеются в русских печах;
    • одна топливная закладка в такой печи может работать около 6–7 часов. Тепло при этом она удерживает в течение 12 часов, особенно если обработана саманной штукатуркой;
    • изначально эти разновидности печей использовались исключительно в полевых условиях. В настоящее время переносные «реактивные конструкции» являются одними из самых популярных, однако, встречаются и стационарные установки, которые работают точно так же, как и модели из глины или кирпича.

    Такие разновидности печей имеют следующие преимущества:

    • эти конструкции являются простыми. Их можно без труда изготовить своими руками. Кроме того, для этого не нужно покупать дорогостоящие материалы;
    • имея ракетную печь, можно использовать любые разновидности топлива. В таком агрегате будет гореть даже низкокачественное топливо;
    • такие модели отличаются энергонезависимостью;
    • для этих печей характерен низкий расход топлива.

    Однако такие типы печей имеют и некоторые недостатки, к которым можно отнести:

    • ручное управление, из-за которого за таким агрегатом нужно постоянно следить, регулируя процесс горения;
    • некоторые элементы такой печи могут накалиться слишком сильно, особенно если они состоят из металла – о подобную конструкцию можно легко обжечься;
    • такие печи допустимо располагать далеко не во всех помещениях, например, для бани они совсем не подходят.

    Паровая

    Если есть желание расположить в гараже бюджетную печь, то стоит рассмотреть вариант сборки паровой конструкции. Такие печи прекрасно поддерживают в гараже оптимальный температурный режим. Кроме того, они могут функционировать не только на электроэнергии, но и на любых других видах топлива.

    Такие модели состоят из следующих элементов:

    • парового котла;
    • паровой турбины;
    • редукционно-охладительной установки.

    Выбор топлива

    Печи для гаражных построек различаются не только по своим конструкциям, но и по топливу, от которого они работают.

    Газовые

    Газовые печи в гаражах подключаются двумя способами, а именно:

    • с использованием газовой магистрали;
    • с применением сжиженного газа.

    Первым способом используются редко, поскольку большинство гаражей не подключено к газовым сетям. Чаще встречаются печи, работающие от сжиженного газа в баллоне. Он подключается к агрегату при помощи специального шланга. В процессе работы печки переработанный газ выбирается на улицу через дымоход. Подобные конструкции действуют без электричества.

    Кроме того, они являются мобильными. В некоторых экземплярах присутствуют датчики, при помощи которых газ перекрывается, если происходит его утечка. Использование подобного агрегата является предпочтительным, так как он характеризуется лучшей безопасностью в вопросах эксплуатации.

    Специалисты рекомендуют обращаться к печам, работающим от газа, в тех случаях, если существует необходимость лишь в периодическом отоплении гаража.

    Электрические

    Такие печи являются очень популярными и встречаются довольно часто. К электрическим печам относятся и масляные конструкции, и тепловые пушки, и электроконвекторы. Как правило, модели, работающие от электричества, имеют маленькие размеры. Им не нужны дымоход и вентиляция. Подобные агрегаты не сжигают кислород в помещении.

    Минусом электрических изделий является то, что они потребляют много электроэнергии. Кроме того, во время работы они издают много неприятного шума.

    На твердом топливе

    Не менее популярными являются печи, работающие от твердого топлива. К таким вариантам относятся дровяные печки, старые добрые буржуйки и стационарные конструкции, изготовленные из кирпича. Принцип работы этих моделей довольно прост – в специальной камере сгорания сгорают дрова, торф и уголь, после чего уже отработанные материалы выходят наружу в форме дыма через трубу.

    Недостатком таких печей является то, что для их топлива необходимо выделять отдельное пространство в гараже, что может стать проблемой на маленькой площади.

    Как сделать печь для гаража на дровах или отработке своими руками

    Гараж далеко не всегда используется лишь как место хранения автомобиля. Многие проводят в нем большое количество времени, в том числе осенью–зимой. Обустраивать в гаражном помещении полноценное отопление нецелесообразно с финансовой точки зрения, поэтому применяются различные дровяные печки. В нашем материале вы ознакомитесь с наиболее интересными вариантами самодельных обогревателей и узнаете, как сделать металлическую печь для гаража своими руками.

    • 1 Какой обогреватель лучше для гаража
    • 2 Делаем экономичную буржуйку на дровах
    • 3 О полезных доработках железной печки
    • 4 Тепловая пушка на твердом топливе
      • 4.1 Как сделать гаражную печь из баллона
      • 4.2 Подключение к водяному отоплению
    • 5 Печь для гаража на отработанном масле
    • 6 Капельница на отработке
    • 7 Заключительный вывод

    Какой обогреватель лучше для гаража

    Проще всего отапливать гаражное помещение электрическим обогревателем. Но если вы находитесь там по нескольку часов ежедневно, то космических счетов за электроэнергию не избежать. Лучше поставить буржуйку в гараж и перейти на отопление дровами либо использовать отработанное масло, сливаемое из агрегатов автомобилей.

    Такую горелку можно приладить к любой дровяной печке

    Нельзя не упомянуть такой вид топлива, как солярка. Но использовать ее для обогрева гаражного помещения выйдет недешево и хлопотно. Специально покупать дизельный обогреватель не имеет смысла, ведь самодельные печи на отработанном масле способны сжигать и солярку.

    Приняв за основу отопление на отработке и дровах, перечислим возможные варианты самодельных обогревателей:

    • отопитель, выложенный из кирпича;
    • дровяная печка для гаража из металла;
    • печь на отработанном масле.

    Самый сложный в исполнении вариант – это кирпичная печь, да и не во всяком гараже ее построишь. Взять хотя бы тесные железные кибитки, куда удастся поместить лишь компактный обогреватель, но никак не кирпичное сооружение. Да и выложить хорошую печку из кирпича – дело непростое и заслуживает отдельной темы для описания процесса. Поэтому самыми «ходовыми» считаются металлические печи для гаража на дровах и отработке.

    Делаем экономичную буржуйку на дровах

    Дабы попусту не отвлекать внимание читателя всем известными конструкциями простых дровяных буржуек, коих и так полно в интернете, мы предлагаем ознакомиться с чертежами более серьезного обогревателя. Его особенность – наличие двух дымооборотов (ходов), организованных внутри тела печи для наилучшей теплоотдачи. Ведь какой главный недостаток обычной буржуйки? Правильно, низкий КПД, поскольку львиная доля выделяющейся теплоты сходу улетает в дымовую трубу.

    В двухходовой металлической печи, сделанной своими руками, раскаленные продукты горения проходят по специальным каналам в двух направлениях, прежде чем уйти в дымоход.

    Благодаря такой конструкции значительная доля тепла успешно передается в помещение, что способствует более эффективному отоплению дровами и ведет к их экономии. Хотя для оценки этой экономии надо сравнивать разные печи на практике, что не всегда возможно. Но будьте уверены, что от двухходовой печки для гаража, изображенной выше на схеме, тепла вы точно получите больше.

    Для изготовления источника тепла понадобятся следующие материалы:

    1. Листовой металл толщиной не менее 4 мм, оптимально – 5 мм. Из него вы сварите корпус, дымообороты и дверцы.
    2. Для свода топливника, испытывающего наибольшую тепловую нагрузку, лучше взять лист толщиной 6 мм.
    3. Отрезок трубы диаметром 100 мм на патрубок дымохода.
    4. Арматура периодического профиля диаметром 16—18 мм для изготовления колосниковой решетки.
    5. Уголок №4, труба 40 х 40 мм или другой металлопрокат для ножек.
    6. Готовые ручки на дверцы.

    Примечание. Чтобы своими руками сварить гаражную печку, надо использовать низкоуглеродистую сталь марки Ст10 или Ст20. Высокоуглеродистая или легированная сталь прикаливается от высокой температуры, корпус может треснуть по сварным швам. Как примерно определить марку стали, описано в инструкции по изготовлению банной печки.

    О полезных доработках железной печки

    Есть несколько рекомендаций, как сделать вышеописанную конструкцию еще лучше. Первым делом не помешает усилить узел примыкания дымоходного патрубка к верхней плите, поскольку это место прогорает чаще всего. Причина не только в высокой температуре, но и в нагрузке, оказываемой на сварной шов дымоходной трубой. Обычно владельцы гаражей не озабочиваются отдельным креплением дымохода и он всем весом ложится на верхнюю панель печи.

    Буржуйка на дровах с 2 дымооборотами не может похвастать величиной топливника, а значит, и продолжительностью горения. С другой стороны, самодельные печи длительного горения типа «Бубафоня» — не лучший вариант для гаража. Для них требуется дымоход высотой не менее 4 м с хорошей тягой, что не всегда реализуемо.

    Топливник двухходовой печки можно увеличить, произвольно изменив его высоту или прибавив 10 см к ширине корпуса. Тем и хороши самодельные отопители, что владелец гаража может менять их размеры в зависимости от свободной площади помещения.

    Теплоотдачу дровяной печи можно улучшить, если к боковым стенкам приварить несколько вертикальных ребер, как это показано ниже на фото. Используется полоса толщиной 4 мм либо такой же уголок, тем самым наращивается площадь теплообмена и возрастает эффективность работы обогревателя.

    На фото изображена печка из чугуна с конвекционными ребрами и варочной плитой. Из стали можно сварить аналогичную конструкцию

    Совет. Буржуйку можно приспособить для приготовления или разогрева пищи, если вырезать в верхней панели круглое отверстие под конфорку.

    Тепловая пушка на твердом топливе

    Любая печь, сжигающая дрова или уголь, страдает одним существенным недостатком. Находясь в углу гаража, который обычно не утеплен, отопитель прогревает только часть помещения. Противоположный угол (как правило, у самых ворот) остается холодным и работать там некомфортно. Проблема частично решается, если проложить дымоход под наклоном через все помещение, что практикуется многими хозяевами гаражных сооружений.

    Более основательным прогревом гаража может похвастать конструкция, предложенная одним из наших экспертов по изготовлению твердотопливных котлов и печей Виталием Дашко. Агрегат представляет собой старый газовый баллон, установленный вертикально и снабженный отдельной камерой для нагрева воздуха, подаваемого туда принудительно. Конструкция этой печи для гаража с указанием размеров отражена на чертежах:

    Печка функционирует по принципу тепловой пушки. Алгоритм работы выглядит так:

    1. В топливник загружается порция дров и производится розжиг.
    2. После прогрева включается вентилятор, подключенный гофрой к одному из патрубков нагревательной камеры.
    3. Поскольку горизонтальная перегородка между топливником и камерой воспринимает наибольшую тепловую нагрузку, проходящий над ней воздух быстро нагревается.
    4. Горячий воздух, выходя из второго патрубка, подается с помощью гофротрубы в любую точку гаража. Угол, где установлен сам агрегат, прогревается от боковых стенок.

    Интенсивный теплообмен внутри камеры осуществляется благодаря стальным ребрам, увеличивающим площадь теплоотдачи. Ниже на чертеже показан продольный и поперечный разрез дровяной печки, где хорошо видно расположение этих ребер.

    Преимущество буржуйки состоит в том, что ей не нужен высокий дымоход, хотя без естественной тяги не обойтись. Нагнетателем воздуха послужит любой подходящий вентилятор невысокой производительности. В маленьком помещении может хватить и кулера от блока питания компьютера. Для гаража средней и большой площади применимы бытовые канальные вентиляторы на 50 м³/ч, их ставят на вытяжки из санузлов. Также подойдет нагнетатель от автомобильной печки, например, «улитка» от ВАЗ 2108.

    Для изготовления корпуса отопителя хорошо подходит пропановый баллон вместительностью 50 литров

    Как сделать гаражную печь из баллона

    Чтобы изготовить дровяную печку в гараж, нужно выполнить ряд подготовительных работ. Для начала у баллона отрезается верхняя часть по сварочному шву. Предварительно следует выкрутить вентиль и заполнить его водой, чтобы остатки пропана не взорвались при работе болгаркой. Затем нужно из листового металла толщиной 4 мм вырезать круг диаметром 300 мм (на перегородку) и полосу шириной 80 мм (на обрамление дверец). Из остатков можно нарезать полос на теплообменные ребра.

    Совет. Если вы желаете увеличить тепловую мощность печки, то можете отрезать верхнюю часть ниже шва, тем самым увеличивая объем воздушной камеры. Но помните, что тогда вы уменьшаете вместительность топки и длительность горения с одной закладки дров.

    Дальнейшие работы выполняем в таком порядке:

    1. Следующий шаг – нарезка арматуры и изготовление колосниковой решетки. Здесь нет строгих требований, делайте по образцу на фото, стараясь подогнать длину прутьев под размер выступающего внутрь баллона шва. После этого установите решетку в нижнюю часть емкости.
    2. В отрезанной крышке надо выполнить 2 отверстия под установку резьбовых сгонов DN50. Данный размер — оптимальный, но выдерживать его необязательно, как и подбор сгонов с резьбой. Вы можете взять отрезки трубы подходящего диаметра, но не делайте его меньше 40 мм. Затем приварите патрубки на место, как показано на фото:
    3. Далее, в корпусе баллона в соответствии с чертежом надо прорезать проемы под загрузочную дверку, поддувало и отверстие дымохода. В проемы необходимо вставить обрамления дверец, сваренные из заготовленной полосы, и обварить их по кругу. Перед монтажом обрамления нужно сделать заготовки самих дверец, приварив к ним петли и покупные ручки.
    4. Следующий этап – формирование воздушной камеры. Приготовленный круг диаметром 30 см укладывается вместо отрезанной крышки баллона и приваривается наглухо. После этого к нему посредством сварки крепятся теплообменные ребра. Их количество и размещение может быть произвольным, но не переусердствуйте, иначе придется подбирать более мощный вентилятор, могущий преодолеть аэродинамическое сопротивление камеры.
    5. Последний шаг – приварка крышки с патрубками на место и монтаж дверец с запорными устройствами. В самом конце устанавливается дымоходный патрубок требуемой длины. Вместо патрубка подойдет и готовое колено под 90°.

    Примечание. Такая же дровяная печь для гаража делается из трубы большого диаметра – 300 или 400 мм с толщиной стенки от 4 мм. Только работы будет немного больше, крышку и днище придется изготовить отдельно.

    Подключение к водяному отоплению

    Предыдущая конструкция гаражной печи вполне способна вместо воздуха нагревать воду или антифриз, циркулирующие по контуру водяного отопления. Всего и надо, что вместо сгонов DN50 врезать в крышку камеры патрубки DN25 да приобрести циркуляционный насос малой производительности (маркировка 25—40). Насос нужен обязательно, потому что объем водяного контура печи слишком мал и без принудительной циркуляции теплоноситель быстро закипит.

    Для нормальной работы отопительной системы с буржуйкой понадобится расширительный бачок и насос

    Дальше все просто: патрубки печки соединяются с радиаторами отопления либо самодельными регистрами, чья суммарная теплоотдача не превышает 3—3.5 кВт. Соединение рекомендуется осуществлять металлическими трубами, в крайнем случае — металлопластиковыми. Насос устанавливается перед печью на обратном трубопроводе, а перед ним нужно обязательно поставить расширительный бак закрытого типа. В регистрах нужно установить краны Маевского для удаления воздуха из системы.

    Совет. Поскольку отопление гаража носит периодический характер, то систему следует заполнять незамерзающей жидкостью.

    Печь для гаража на отработанном масле

    Невзирая на то, что масляная чудо-печь спалила немало гаражей, популярность ее не снижается. Речь идет о самой распространенной конструкции металлической печки, состоящей из двух бачков, соединенных перфорированной трубой – дожигателем. Она может работать практически на любом жидком топливе при условии, что оно не содержит воды. Иначе отопитель начинает стрелять пламенем сквозь отверстия в дожигателе, отчего и возникают пожары.

    Для справки. Помимо пожароопасности, данный агрегат имеет и другие недостатки, например, издает запах гари и отличается приличной «прожорливостью» (расход – около 2 л отработанного масла в час).

    Популярность этой печи на отработке объясняется ее простотой и дешевизной, поэтому обойти ее вниманием нельзя. Алгоритм работы обогревателя следующий:

    1. В нижний бачок заливается отработанное масло и поджигается с помощью любой легковоспламеняющейся жидкости.
    2. После нагрева отработка испаряется и начинает гореть.
    3. Выделяющиеся пиролизные газы смешиваются в дожигателе со вторичным воздухом и сгорают в верхнем бачке, имеющем перегородку.
    4. Продукты горения покидают печь через дымоход.

    Сборка чудо-печки чрезвычайно проста и делается по чертежу:

    Чтобы сделать нижнюю и верхнюю камеру чудо-печи, лучше найти кусок трубы диаметром 350 мм или взять баллон 30 см в поперечнике

    Капельница на отработке

    Принцип работы этой более безопасной и эффективной печи заключается в дозированной подаче масла в зону горения, расположенную над специальной чашей. Чаша устанавливается внутрь трубы с приваренным днищем, а к ней сверху или сбоку подводится стальная топливная трубка. Капая в разогретую чашу, жидкое топливо сразу испаряется и сгорает, выделяя тепло и пиролизный газ. Последний сжигается путем подачи вторичного воздуха через вертикальную трубу с отверстиями либо прорезями (дожигатель), находящуюся над чашей.

    Чертеж капельной печи в разрезе

    Большинство гурманов отопления на отработанном масле предпочитают обеспечивать принудительную подачу воздуха на горение с помощью вентилятора. Но при наличии дымохода с хорошей тягой это делать не обязательно, хотя настроить в этом случае процесс горения бывает непросто. Дозирование осуществляется простым вентилем, установленным в разрыв струи топлива за пределами печки, как это показано на фото:

    Примечание. Подачу горючего можно организовать самотеком, закрепив масляный бак повыше на стену, либо посредством специального насоса.

    Трубу дожигателя правильнее завести в печь сбоку, сквозь стенку. Маслопровод проходит внутри дожигателя и достигает чаши, благодаря чему отработка по пути нагревается. Так как пламя в сосредоточено в одном месте – напротив отверстий дожигателя, то корпус буржуйки накаляется докрасна. Поэтому многие домашние мастера предпочитают делать из капельницы котел, заключив ее корпус в водяную рубашку. Больше информации об этой печи для гаража вы почерпнете из видео:

    Заключительный вывод

    Самодельные металлические печки для отопления гаража обладают множеством преимуществ, главное из которых – дешевизна. Второй плюс заключается в возможности модернизировать конструкцию под свои условия, не изменяя принцип работы. Если сделать печь добротно, из толстого металла, то она прослужит вам долгие годы. Но при эксплуатации не следует забывать о пожарной безопасности, особенно когда идет речь об отработанном масле. Отопительные агрегаты, сделанные своими руками, требуют постоянного присмотра.

    Как рассчитать количество секций радиатора

    При модернизации системы отопления кроме замены труб меняют и радиаторы. Причем сегодня они есть из разных материалов, разных форм и размеров. Что не менее важно, имеют они разную теплоотдачу: количество тепла, которые могут передать воздуху. И это обязательно учитывают, когда делают расчет секций радиаторов.

    В помещении будет тепло, если количество тепла, которое уходит, будет компенсироваться. Поэтому в расчетах за основу берут теплопотери помещений (они зависят от климатической зоны, от материала стен, утепления, площади окон и т.д.). Второй параметр — тепловая мощность одной секции. Это то количество тепла, которое она может выдать при максимальных параметрах системы (90°C на входе и 70°C на выходе). Эта характеристика обязательно указывается в паспорте, зачастую присутствует на упаковке.

    Делаем расчет количества секций радиаторов отопления своими руками, учитываем особенности помещений и системы отопления

    Один важный момент: проводя расчеты самостоятельно, учтите, что большинство производителей указывают максимальную цифру, которую они получили при идеальных условиях. Потому любое округление производите в большую сторону. В случае с низкотемпературным отоплением (температура теплоносителя на входе ниже 85°C) ищут тепловую мощность для соответствующих параметров или делают перерасчет (описан ниже).

    Расчет по площади

    Это — самая простая методика, позволяющая примерно оценить число секций, необходимое для отопления помещения. На основании многих расчетов выведены нормы по средней мощности отопления одного квадрата площади. Чтобы учесть климатические особенности региона, в СНиПе прописали две нормы:

    • для регионов средней полосы России необходимо от 60 Вт до 100 Вт;
    • для районов, находящихся выше 60°, норма отопления на один квадратный метр 150-200 Вт.

    Почему в нормах дан такой большой диапазон? Для того, чтобы можно было учесть материалы стен и степень утепления. Для домов из бетона берут максимальные значения, для кирпичных можно использовать средние. Для утепленных домов — минимальные. Еще одна важная деталь: эти нормы просчитаны для средней высоты потолка — не выше 2,7 метра.

    Как рассчитать количество секций радиатора: формула

    Зная площадь помещения, умножаете ее норму затрат тепла, наиболее подходящую для ваших условий. Получаете общие теплопотери помещения. В технических данных к выбранной модели радиатора, находите тепловую мощность одной секции. Общие теплопотери делите на мощность, получаете их количество. Несложно, но чтобы было понятнее, приведем пример.

    Пример расчета количества секций радиаторов по площади помещения

    Угловое помещение 16 м 2 , в средней полосе, в кирпичном доме. Устанавливать будут батареи с тепловой мощностью 140 Вт.

    Для кирпичного дома берем теплопотери в середине диапазона. Так как помещение угловое, лучше взять большее значение. Пусть это будет 95 Вт. Тогда получается, что для обогрева помещения требуется 16 м 2 * 95 Вт = 1520 Вт.

    Теперь считаем количество радиаторов для отопления этой комнаты: 1520 Вт / 140 Вт = 10,86 шт. Округляем, получается 11 шт. Столько секций радиаторов необходимо будет установить.

    Расчет батарей отопления на площадь прост, но далеко не идеален: высота потолков не учитывается совершенно. При нестандартной высоте используют другую методику: по объему.

    Считаем батареи по объему

    Есть в СНиПе нормы и для обогрева одного кубометра помещений. Они даны для разных типов зданий:

    • для кирпичных на 1 м 3 требуется 34 Вт тепла;
    • для панельных — 41 Вт

    Этот расчет секций радиаторов похож на предыдущий, только теперь нужна не площадь, а объем и нормы берем другие. Объем умножаем на норму, полученную цифру делим на мощность одной секции радиатора (алюминиевого, биметаллического или чугунного).

    Формула расчета количества секций по объему

    Пример расчета по объему

    Для примера рассчитаем, сколько нужно секций в комнату площадью 16 м 2 и высотой потолка 3 метра. Здание построено из кирпича. Радиаторы возьмем той же мощности: 140 Вт:

    • Находим объем. 16 м 2 * 3 м = 48 м 3
    • Считаем необходимое количество тепла (норма для кирпичных зданий 34 Вт). 48 м 3 * 34 Вт = 1632 Вт.
    • Определяем, сколько нужно секций. 1632 Вт / 140 Вт = 11,66 шт. Округляем, получаем 12 шт.

    Теперь вы знаете два способа того, как рассчитать количество радиаторов на комнату.

    Теплоотдача одной секции

    Сегодня ассортимент радиаторов большой. При внешней схожести большинства, тепловые показатели могут значительно отличаться. Они зависят от материала, из которого изготовлены, от размеров, толщины стенок, внутреннего сечения и от того, насколько хорошо продумана конструкция.

    Потому точно сказать, сколько кВт в 1 секции алюминиевого (чугунного биметаллического) радиатора, можно сказать только применительно к каждой модели. Эти данные указывает производитель. Ведь есть значительная разница в размерах: одни из них высокие и узкие, другие — низкие и глубокие. Мощность секции одной высоты того же производителя, но разных моделей, могут отличаться на 15-25 Вт (смотрите в таблице ниже STYLE 500 и STYLE PLUS 500) . Еще более ощутимые отличия могут быть у разных производителей.

    Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средние значения тепловой мощности по каждому типу радиаторов. Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

    • Биметаллический — одна секция выделяет 185 Вт (0,185 кВт).
    • Алюминиевый — 190 Вт (0,19 кВт).
    • Чугунные — 120 Вт (0,120 кВт).

    Точнее сколько кВт в одной секции радиатора биметаллического, алюминиевого или чугунного вы сможете, когда выберете модель и определитесь с габаритами. Очень большой может быть разница в чугунных батареях. Они есть с тонкими или толстыми стенками, из-за чего существенно изменяется их тепловая мощность. Выше приведены средние значения для батарей привычной формы (гармошка) и близких к ней. У радиаторов в стиле «ретро» тепловая мощность ниже в разы.

    Это технические характеристики чугунных радиаторов турецкой фирмы Demir Dokum. Разница более чем солидная. Она может быть еще больше

    Исходя из этих значений и средних норм в СНиПе вывели среднее количество секций радиатора на 1 м 2 :

    • биметаллическая секция обогреет 1,8 м 2 ;
    • алюминиевая — 1,9-2,0 м 2 ;
    • чугунная — 1,4-1,5 м 2 ;

    Как рассчитать количество секций радиатора по этим данным? Все еще проще. Если вы знаете площадь комнаты, делите ее на коэффициент. Например, комната 16 м 2 , для ее отопления примерно понадобится:

    • биметаллических 16 м 2 / 1,8 м 2 = 8,88 шт, округляем — 9 шт.
    • алюминиевых 16 м 2 / 2 м 2 = 8 шт.
    • чугунных 16 м 2 / 1,4 м 2 = 11,4 шт, округляем — 12 шт.

    Эти расчеты только примерные. По ним вы сможете примерно оценить затраты на приобретение отопительных приборов. Точно рассчитать количество радиаторов на комнату вы сможете выбрав модель, а потом еще пересчитав количество в зависимости от того, какая температура теплоносителя в вашей системе.

    Расчет секций радиаторов в зависимости от реальных условий

    Еще раз обращаем ваше внимание на то, что тепловая мощность одной секции батареи указывается для идеальных условий. Столько тепла выдаст батарея, если на входе ее теплоноситель имеет температуру +90°C, на выходе +70°C, в помещении при этом поддерживается +20°C. То есть, температурный напор системы (называют еще «дельта системы») будет 70°C. Что делать, если в вашей системе выше +70°C на входе на бывает? или необходима температура в помещении +23°C? Пересчитывать заявленную мощность.

    Для этого необходимо рассчитать температурный напор вашей системы отопления. Например, на подаче у вас +70°C, на выходе +60°C, а в помещении вам необходима температура +23°C. Находим дельту вашей системы: это среднее арифметическое температур на входе и выходе, за минусом температуры в помещении.

    Формула расчета температурного напора системы отопления

    Для нашего случая получается: (70°C+ 60°C)/2 — 23°C = 42°C. Дельта для таких условий 42°C. Далее находим это значение в таблице пересчета (расположена ниже) и заявленную мощность умножаем на этот коэффициент. Поучаем мощность, которую сможет выдать эта секция для ваших условий.

    Таблица коэффициентов для систем отопления с разной дельтой температур

    При пересчете действуем в следующем порядке. Находим в столбцах, подкрашенных синим цветом, строчку с дельтой 42°C. Ей соответствует коэффициент 0,51. Теперь рассчитываем, тепловую мощность 1 секции радиатора для нашего случая. Например, заявленная мощность 185 Вт, применив найденный коэффициент, получаем: 185 Вт * 0,51 = 94,35 Вт. Почти в два раза меньше. Вот эту мощность и нужно подставлять когда делаете расчет секций радиаторов. Только с учетом индивидуальных параметров в помещении будет тепло.

    Расчёт количества секций радиатора отопления: рекомендации по подготовке данных для подсчета, формулы и калькулятор

    На этапе подготовки к капитальным ремонтным работам и в процессе планирования возведения нового дома возникает необходимость расчета количества секций радиатора отопления. Результаты подобных вычислений позволяют узнать количество батарей, которого было бы достаточно для обеспечения квартиры либо дома достаточным теплом даже в наиболее холодную погоду.

    Расчёт количества секций радиатора отопления

    Порядок расчета может меняться в зависимости от множества факторов. Ознакомьтесь с инструкциями по быстрому расчету для типичных ситуаций, вычислению для нестандартных комнат, а также с порядком выполнения максимально подробных и точных расчетов с учетом всевозможных значимых характеристик помещения.

    Расчёт количества секций радиатора отопления

    Рекомендации по расчету до начала работы

    Чтобы самостоятельно рассчитать нужное количество секций отопительной батареи, вы обязательно должны узнать следующие параметры:

      габариты комнаты, для которой выполняется расчет;

    Как произвести замер помещения
    мощность всей батареи либо же каждой ее секции. Эта информация приводится в технической документации, прилагаемой производителем отопительного агрегата.

    Расчет секций для радиаторов CONDOR

    Показатели теплоотдачи, форма батареи и материал ее изготовления – эти показатели в расчетах не учитываем.

    Важно! Не выполняйте расчет сразу для всего дома либо квартиры. Потратьте немного больше времени и проведите вычисления для каждой комнаты отдельно. Только так можно получить максимально достоверные сведения. При этом в процессе расчета количества секций батареи для обогрева угловой комнаты к итоговому результату нужно добавить 20%. Такой же запас нужно накинуть сверху, если в работе обогрева появляются перебои либо же его эффективности недостаточно для качественного прогрева.

    Стандартный расчет радиаторов отопления

    Начнем обучение с рассмотрения наиболее часто использующегося метода расчета. Его вряд ли можно считать самым точным, зато по простоте выполнения он определенно вырывается вперед.

    Стандартный расчет радиаторов отопления

    В соответствии с этим «универсальным» методом для обогрева 1 м2 площади помещения нужно 100 Вт мощности батареи. В данном случае вычисления ограничиваются одной простой формулой:

    K = S/ U*100

    • K – необходимое количество секций батареи для обогрева рассматриваемого помещения;
    • S – площадь этого помещения;
    • U – мощность одной секции радиатора.

    Формула расчёта количества секций радиатора

    Для примера рассмотрим порядок расчета необходимого числа секций батареи для комнаты габаритами 4х3,5 м. Площадь такого помещения составляет 14 м2. Производитель заявляет, что каждая секция выпущенной им батареи выдает 160 Вт мощности.

    Подставляем значения в приведенную выше формулу и получаем, что для обогрева нашей комнаты нужно 8,75 секций радиатора. Округляем, конечно же, в большую сторону, т.е. к 9. Если комната угловая, добавляем 20%-й запас, снова округляем, и получаем 11 секций. Если в работе отопительной системы наблюдаются проблемы, добавляем еще 20% к первоначально рассчитанному значению. Получится около 2. То есть в сумме для обогрева 14-метровой угловой комнаты в условиях нестабильной работы отопительной системы понадобится 13 секций батареи.

    Расчет алюминиевых радиаторов отопления

    Приблизительный расчет для стандартных помещений

    Очень простой вариант расчета. Основывается он на том, что размер отопительных батарей серийного производства практически не отличается. Если высота комнаты составляет 250 см (стандартное значение для большинства жилых помещений), то одна секция радиатора сможет обогреть 1,8 м2 пространства.

    Площадь комнаты составляет 14 м2. Для расчета достаточно разделить значение площади на упоминавшиеся ранее 1,8 м2. В результате получается 7,8. Округляем до 8.

    Таким образом, чтобы прогреть 14-метровую комнату с 2,5-метровым потолком нужно купить батарею на 8 секций.

    Важно! Не используйте этот метод при расчете маломощного агрегата (до 60 Вт). Погрешность будет слишком большой.

    Расчет для нестандартных комнат

    Этот вариант расчета подходит для нестандартных комнат со слишком низкими либо же чересчур высокими потолками. В основу расчета положено утверждение, в соответствии с которым для прогрева 1 м3 жилого пространства нужно порядка 41 Вт мощности батареи. То есть вычисления выполняются по единственной формуле, имеющей такой вид:

    A = Bx 41,

    • А – нужное число секций отопительной батареи;
    • B – объем комнаты. Рассчитывается как произведение длины помещения на его ширину и на высоту.

    Для примера рассмотрим комнату длиной 4 м, шириной 3,5 м и высотой 3 м. Ее объем составит 42 м3.

    Общую потребность этого помещения в тепловой энергии рассчитаем, умножив его объем на упоминавшиеся ранее 41 Вт. Результат – 1722 Вт. Для примера возьмем батарею, каждая секция которой выдает 160 Вт тепловой мощности. Нужное количество секций рассчитаем, разделив суммарную потребность в тепловой мощности на значение мощности каждой секции. Получится 10,8. Как обычно, округляем до ближайшего большего целого числа, т.е. до 11.

    Важно! Если вы купили батареи, не разделенные на секции, разделите общую потребность в тепле на мощность целой батареи (указывается в сопутствующей технической документации). Так вы узнаете нужное количество отопительных радиаторов.

    Расчетные данные рекомендуется округлять в сторону увеличения по той причине, что компании-произво дители нередко указывают в технической документации мощность, несколько превышающую реальное значение.

    Расчет необходимого количества радиаторов для отопления

    Максимально точный вариант расчета

    Из приведенных выше расчетов мы увидели, что ни один из них не является идеально точным, т.к. даже для одинаковых помещений результаты пусть и немного, но все равно отличаются.

    Если вам нужна максимальная точность вычислений, используйте следующий метод. Он учитывает множество коэффициентов, способных повлиять на эффективность обогрева и прочие значимые показатели.

    В целом расчетная формула имеет следующий вид:

    T =100 Вт/м 2 * A *B * C * D * E * F * G * S ,

    • где Т – суммарное количество тепла, необходимое для обогрева рассматриваемой комнаты;
    • S – площадь обогреваемой комнаты.

    Остальные коэффициенты нуждаются в более подробном изучении. Так, коэффициент А учитывает особенности остекления помещения .

    Особенности остекления помещения

    • 1,27 для комнат, окна которых остеклены просто двумя стеклами;
    • 1,0 – для помещений с окнами, оснащенными двойными стеклопакетами;
    • 0,85 – если окна имеют тройной стеклопакет.

    Коэффициент В учитывает особенности утепления стен помещения .

    Особенности утепления стен помещения

    • если утепление низкоэффективное , коэффициент принимается равным 1,27;
    • при хорошем утеплении (к примеру, если стены выложены в 2 кирпича либо же целенаправленно утеплены качественным теплоизолятором) , используется коэффициент равный 1,0;
    • при высоком уровне утепления – 0,85.

    Коэффициент C указывает на соотношение суммарной площади оконных проемов и поверхности пола в комнате.

    Соотношение суммарной площади оконных проемов и поверхности пола в комнате

    Зависимость выглядит так:

    • при соотношении равном 50% коэффициент С принимается как 1,2;
    • если соотношение составляет 40%, используют коэффициент равный 1,1;
    • при соотношении равном 30% значение коэффициента уменьшают до 1,0;
    • в случае с еще меньшим процентным соотношением используют коэффициенты равные 0,9 (для 20%) и 0,8 (для 10%).

    Коэффициент D указывает на среднюю температуру в наиболее холодный период года .

    Распределение тепла в комнате при использовании радиаторов

    Зависимость выглядит так:

    • если температура составляет -35 и ниже, коэффициент принимается равным 1,5;
    • при температуре до -25 градусов используется значение 1,3;
    • если температура не опускается ниже -20 градусов, расчет ведется с коэффициентом равным 1,1;
    • жителям регионов, в которых температура не опускается ниже -15, следует использовать коэффициент 0,9;
    • если температура зимой не падает ниже -10, считайте с коэффициентом 0,7.

    Коэффициент E указывает на количество внешних стен.

    Количество внешних стен

    Если внешняя стена одна, используйте коэффициент 1,1. При двух стенах увеличьте его до 1,2; при трех – до 1,3; если же внешних стен 4, используйте коэффициент равный 1,4.

    Коэффициент F учитывает особенности вышерасположенно й комнаты . Зависимость такова:

    • если выше находится не обогреваемое чердачное помещение, коэффициент принимается равным 1,0;
    • если чердак отапливаемый – 0,9;
    • если соседом сверху является отапливаемая жилая комната, коэффициент можно уменьшить до 0,8.

    И последний коэффициент формулы – G – учитывает высоту помещения.

    Высота комнаты

    • в комнатах с потолками высотой 2,5 м расчет ведется с использованием коэффициента равного 1,0;
    • если помещение имеет 3-метровый потолок, коэффициент увеличивают до 1,05;
    • при высоте потолка в 3,5 м считайте с коэффициентом 1,1;
    • комнаты с 4-метровым потолком рассчитываются с коэффициентом 1,15;
    • при расчете количества секций батареи для обогрева помещения высотой 4,5 м увеличьте коэффициент до 1,2.

    Этот расчет учитывает почти все существующие нюансы и позволяет определить необходимое число секций отопительного агрегата с наименьшей погрешностью. В завершение вам останется лишь разделить расчетный показатель на теплоотдачу одной секции батареи (уточните в прилагающемся паспорте) и, конечно же, округлить найденное число до ближайшего целого значения в сторону увеличения.

    Цены на популярные модели радиаторов отопления

    Калькулятор расчета радиатора отопления

    Для удобства, все эти параметры внесены в специальный калькулятор расчета радиаторов отопления. Достаточно указать все запрашиваемые параметры — и нажатие на кнопку «РАССЧИТАТЬ» сразу даст искомый результат:

    Советы по энергосбережению Советы по энергосбережению

    Видео – Расчёт количества секций радиатора отопления

    Понравилась статья?
    Сохраните, чтобы не потерять!

    Рейтинг
    ( Пока оценок нет )
    Понравилась статья? Поделиться с друзьями:
    Добавить комментарий

    ;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
