Расчет размеров ступеней лестницы в доме

Как рассчитать удобную лестницу

Приступая к строительству дома, многие представляют свою будущую лестницу, как кадр из фильма «Унесенные ветром»: широкая, пологая, напротив главного входа, с широкими перилами. В реальности может выясниться, что даже не самую удобную лестницу вписать в построенный дом очень трудно. В этой статье мы расскажем, как рассчитывают и строят удобные лестницы участники FORUMHOUSE.

  • Параметры удобной лестницы.
  • Как рассчитать длину пролета и количество ступеней.
  • Сколько места оставлять в доме под лестницу.
  • Как рассчитать забежные ступени.

Главные параметры лестницы

Главные критерии лестницы в частном доме – удобство и безопасность. Чем шире и положе лестница, тем она удобнее и безопаснее, но проектировать ее приходится исходя из существующих условий, из того, сколько места для нее оставлено в доме.

Чтобы построить лестницу в частном доме, необходимо знать ее основные параметры:

  • высота подъема;
  • тип лестницы;
  • площадь в плане;
  • крутизна;
  • количество ступеней.

Нельзя просто взять и назначить эти параметры, они зависят друг от друга.

Для прямой лестницы высота подъема и крутизна определяют площадь в плане и, наоборот, площадь в плане и высота подъема определяют крутизну.

При проектировании лестницы в он-лайн калькуляторы задаются значения определяющих параметров и вычисляется крутизна, определяющая число ступеней.

Давно посчитано и доказано эмпирическим путем, что удобной и безопасной будет лестница с параметрами, которые мы собрали для вас в таблицу.

Параметры удобной и безопасной лестницы

Параметры Оптимальные значения
Высота подступенка 150 – 170 мм
Ширина проступи (ступеней) 200-320 мм. В идеале – 300мм.
Углы подъема лестницы 23-37°
Просвет 1,9–2 м. Это значение во время подъема по лестнице должно сохраняться на протяжении всего марша.
Ширина лестничного марша Не менее ширины выхода на лестничную клетку.
0,9–1 м для внутриквартиных маршей;
1,25–1,5 м в домах повышенной комфортности;
0,8 м в садовых домиках для простейших лестниц, сооруженных вдоль одной стены;
менее 0,8 м вспомогательные лестницы в подвал или на чердак.

Если не следовать рекомендуемым параметрам, лестница сильно потеряет не только в безопасности, но и в удобстве. Так, если уменьшить ширину проступи ниже предела, указанного в таблице, по ней будет трудно спускаться, а если сделать ее больше 300 мм, люди будут сбиваться с шага.

То же и с углом подъема: чем круче лестница, тем меньше места она занимает, и тем сложнее по ней спускаться.

Крутизна удобной лестницы не должна превышать 45 градусов, иначе спускаться по ней придется спиной вперед.

А «просвет» менее 1,9 м заставит любого человека среднего роста рефлекторно наклонять голову каждый раз, когда он выходит на лестницу.

Участник нашего портала с ником handur собирал из кусков фанеры «демонстрационный стенд» из двух ступенек, и проверял на нем, насколько удобны выбранные параметры.

Начал с ширины проступи в 35см и высоты ступени в 20 см. Походил вверх-вниз. Потом подрезал по сантиметру от высоты, собирал стенд и снова пробовал.

Оказалось, что высота ступенек в 15 мм – просто отлично, 16 – очень хорошо, 17 – вполне нормально. Ширина проступи – 35 см слишком просторно, 30 – вполне нормально. Затем сделал ширину проступи 25 см и 5 см сделал выносом – та же ширина в 30 см стала ощущаться менее комфортно: «если место позволяет, то лучше сделать чистые 30 см, без выносов».

Сколько места надо отвести под лестницу

Правильно будет запланировать место под лестницу на стадии проектирования дома. И, даже если дом будет строиться по готовому проекту, параметры лестницы надо перепроверить. Особенно, если место под лестницу предусмотрено в отдельном помещении – когда стены поставлены и ничего нельзя изменить, может оказаться, что для постройки по-настоящему удобной лестницы недостает каких-то 15-20 сантиметров!

Размещение лестницы в холле оставляет больше пространства для маневра, но оно может быть ограничено размером отверстия в перекрытии и расположением балок.

Балки перекрытия должны идти вдоль будущего проема.

Как рассчитать параметры удобной лестницы

Оптимальные параметры удобной лестницы можно рассчитать по нескольким формулам. С ними нас познакомит модератор FORUMHOUSE с ником Вит1959

Формула Блонделя (формула среднего шага):

Формула безопасности:
a + h=460мм

Формула удобства:
a – h=120мм

  • S в этих формулах – величина среднего шага
  • a-ширина проступи
  • h-высота подъема ступени.

Теперь, зная высоту от чистого пола первого этажа до чистого пола второго, можно рассчитать количество ступеней.

Допустим, высота между этажами у нас равна 3000мм. А диапазон удобных высот ступеней у нас находиться от 150мм до 200мм, в среднем – 175мм. Делим 3000 на 175, получаем 17,14ступеней.

Теперь, учитывая минимальную ширину проступи (250мм), определяем минимально удобную длину средней линии марша 250мм * 17,4ступеней = 4285мм (длина средней линии марша)

Проверяемся по нашей формуле среднего шага

Этим же размером можно пользоваться при определении длины лестничного проема.

Меньше, чем получилось в расчетах, я бы делать не рекомендовал.

Если стены уже стоят и проем сделан, план проверяют на соответствие «границам удобства».

Накладываем возможное место под лестницу на план, лестницы рисуем среднюю линию по ходу марша и делим ее на предполагаемое количество ступеней.

Теперь следует посмотреть, вписываются ли параметры ступеней в «границы удобства». Если нет, то придется искать другие варианты.

Читайте также:  Регулятор мощности для паяльника своими руками - схема простого терморегулятора на симисторе, тиристоре

Как рассчитать забежные ступени

Если параметры ступеней не укладываются в общепринятые, и площадка уменьшит ширину проступи до величины менее 250 мм, а высоту ступеньки, наоборот, поднимет выше допустимых 200 мм, от площадки отказываются и делают забежные ступени.

Программы-калькуляторы применяют разворот при помощи забежных ступеней в количестве трех штук. В подавляющем большинстве случаев это не верно.

От количества забежных ступеней напрямую зависит форма ходовой полосы (по которой движется человек по лестнице)

С увеличением количества забежных ступеней ходовая полоса становится более плавной, подниматься и спускаться по такой лестнице станет удобнее; но и сделать такую лестницу будет сложнее.

Независимо от того, где – в начале, середине или в конце марша расположены забежные ступени, они должны соответствовать принципам построения лестниц:

  • линия хода не должна быть извилистой (поэтому в средней линии марша ширина проступи должна быть больше 250 мм и одинаковой во всей поворотной части;
  • в своей самой узкой части забежные ступени должны быть шире 10 см, а в самой широкой – не шире 50 см.
  • минимальный радиус кривизны лестницы в поворотной части не должен быть больше 30 см.

Подробнее о том, как должна быть устроена лестница в частном доме, расскажет наша статья. Узнайте больше о том, как проверить планируемую лестницу на соответствие критериям безопасности и удобства. Вся информация об об изготовлении лестниц собрана у нас в специальном разделе. Почитайте про особеннности изготовления бетонных лестниц. Посмотрите фотоотчёт о строительстве монолитной лестницы.

Оптимальные и нормативные размеры ступеней лестницы в доме

При сооружении двухэтажных загородных коттеджей и дач необходимо соблюдать нормы и стандарты во всех строительных процессах, в том числе и при устройстве лестничных конструкций. Наибольшая нагрузка в них выпадает на ступени. От параметров этих элементов зависит комфорт и длительность эксплуатации межэтажных маршей. Ниже мы расскажем о допустимом диапазоне размеров ступеней лестницы в доме, обеспечивающем удобную и безопасную эксплуатацию.

Размер ступеней лестницы по ГОСТ

Нормы учитывают все нюансы строительства и использования переходных конструкций следующих типов:

  • межэтажных;
  • подвальных;
  • чердачных.
  • эвакуационных.

Межэтажные домашние лестницы могут быть следующих типов:

  • прямые;
  • поворотные;
  • винтовые;
  • забежные.

Согласно СП “Дома жилые одноквартирные”, уклон, ширина и высота ступеней лестниц в частных домах должны “обеспечивать удобство и безопасность передвижения”, “ширина и уклон лестниц не регламентируются”.

Как видите, прямого указания на размеры ступеней нет. То есть по факту эти параметры жестко не нормируются. Однако есть общепринятые правила, основанные на опыте: стандартная высота ступени лестницы должна быть в пределах 15–25 см, а глубина – 25-30 см.

Для чердачных, складных, подвальных вариантов допускается превышение норм стандартных вариантов. Эти модели используются редко, место их установки часто ограничено, поэтому высота ступеней может быть выше, а ширина уже. Конструкции такого назначения часто бывают нестандартными. Устанавливая марш на чердак или в подвал, учитывают, что должно быть удобно не только подниматься, но и спускаться.

Требования к размерам ступеней эвакуационных лестниц

Лестницы для пожарной эвакуации есть в каждом здании, в том числе и в индивидуальных жилых домах. К этому виду конструкций выдвигаются особые требования.

В эвакуационных маршах не допускается установка:

  • винтовых и забежных вариантов;
  • разных размеров ступеней лестницы;
  • криволинейных конструкций;
  • деревянных элементов.

Требования к эвакуационным лестницам прописаны в СП “Системы противопожарной защиты. Эвакуационные пути и выходы”:

  • глубина ступеней прямой лестницы – не менее 25 см;
  • глубина ступеней винтовой лестницы – не менее 18 см в середине;
  • высота подступенка – не более 22 см;
  • допустимый уклон – не более 45°;
  • количество ступеней в одном марше – от 3 до 18 шт.

Мы рекомендуем во всех частных домах при сооружении главных лестниц обязательно руководствоваться вышеуказанными требованиями к размерам и количеству ступеней.

С точки зрения действующих нормативов в индивидуальных жилых домах такие ограничения избыточны. Но по факту именно они гарантируют вам удобство и безопасность использования лестницы.

Эргономичный размер ступеней лестницы

Самым важным элементом переходной конструкций являются ступени. При расчетах эргономики лестницы на второй этаж учитывают:

  • шаг ступеней и уклон марша;
  • глубину проступи;
  • высоту подступенка;
  • угол наклона.

Шаг ступеней и уклон лестницы

Длина шага высчитывается исходя из стандартной длины шага человека – 60-64 см. Величина лестничного шага (ЛШ) равняется сумме глубины ступени (ГС) и высоты двух подступенков (ВП). Общая сумма для удобной конструкции должна быть в пределах 60-64 см.

Универсальная формула удобства: ЛШ = ГС + 2ВП = 60-64 см.

Уклон лестницы рассчитывается как соотношение высоты пролета к его длине. Для нормальной модели он должен быть в пропорции 1:2 соответственно. Классические эргономичные размеры – 15х30 см.

Передвигаясь по такой конструкции, человек не будет испытывать дискомфорт, не собьется с привычного шага. Стандартный угол наклона не заставляет напрягаться, высоко поднимать стопу.

Глубина проступи

Глубина ступеньки должна обеспечить комфортное расположение ноги на поверхности, не быть слишком малой, чтобы стопа не свисала и не быть слишком большой, чтобы подошва не «утонула» на ступеньке. Этот параметр входит в габаритные размеры и влияет на длину и высоту конструкции.

Читайте также:  Прямая лестница на второй этаж своими руками

Оптимальным выбором считается ширина в пределах 25-30 см. Это средний размер стопы человека. Чтобы сэкономить материал и сделать передвижение более комфортным, промежуток между проступями оставляют открытым. Такой ход позволяет удобно расположить стопу на ступеньке, не опасаясь, что она будет свисать или скользить.

Высота подступенка

Допустимый размер подступенка находится в пределах 15-25 см. Такое расстояние между ступенями гарантирует удобное и безопасное перемещение по маршу. Даже если запланировано открытое пространство между проступями, высота между ними должна соответствовать существующим нормам.

Для всей лестницы высота подступенка должна быть одинаковой.

Спуск и подъем должны быть комфортными и безопасными. Небольшой размер приведет к семенящей походке. Большая высота сделает передвижения затрудненными. При расчетах высоты подступенка учитывают формулу шага. Если стандарт не будет соблюден, конструкция станет неудобной.

Ширина пролета

Оптимальной шириной пролета считается 90-120 см, минимальной – 80 см. Подъем и спуск по маршу должен быть удобным и обеспечить свободный проход 2 людей. Если предусматривается поднятие габаритных грузов на второй этаж, то ширину планируют большего размера.

Комфортная ширина лестниц – эти значения немного больше минимальных

В моделях «гусиный шаг» можно устанавливать меньшую ширину за счет того, что ступени имеют неравномерную величину. Такой вариант часто применяется для чердачных и подвальных помещений. Реже монтируется в качестве межэтажного подъема.

Конструкция типа “Гусиный шаг”

Расстояние между проступями делают большим, но при монтаже их устанавливают в шахматном порядке, чтобы человек поочередно наступал на левые и правые ступеньки. Это позволяет сохранить удобное передвижение и делает марш узким.

Онлайн-калькулятор для расчета

Онлайн-калькулятор расчета лестниц облегчает расчет размеров маршей. Он позволяет сделать быстрый и правильный подбор необходимых параметров. Для этого необходимо подставить свои значения в формулу и получить ответ.
Проверить правильность данных можно, используя приведенную выше формулу.

Параметры винтовых лестниц

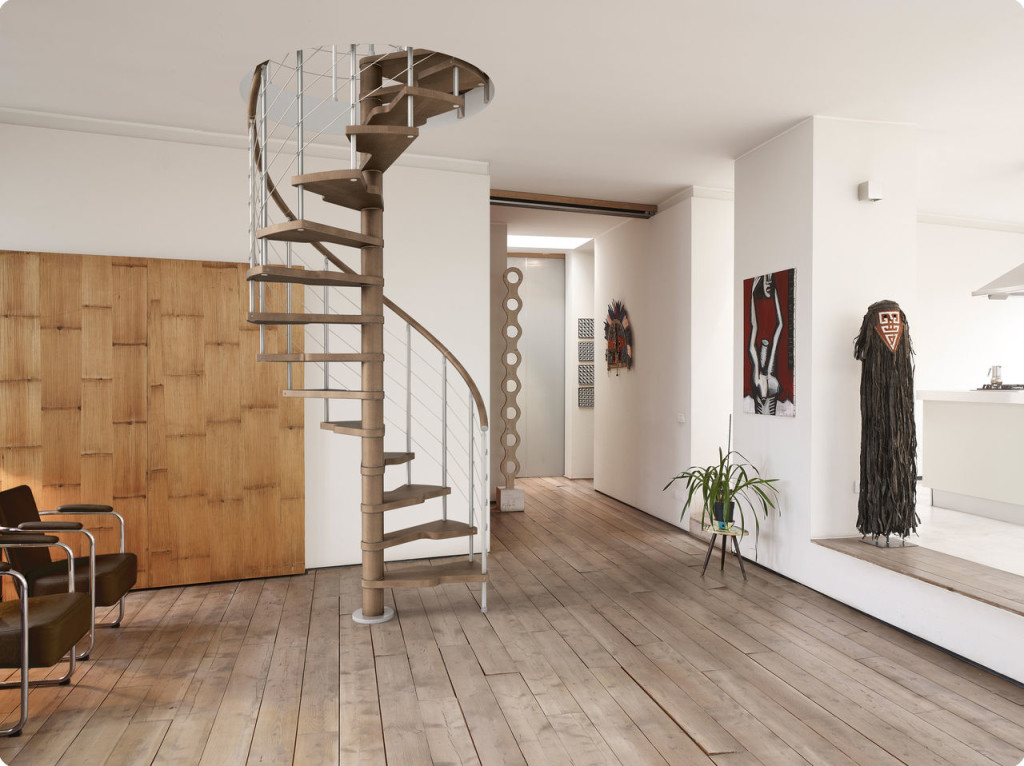

Винтовые межэтажные варианты за счет своей компактности популярны в коттеджах с небольшой площадью. Они экономят пространство. Но устанавливая такие модели, учитывают возраст проживающих в доме. Детям и пожилым людям сложно передвигаться на таких маршах.

Для спиральных моделей не учитывается угол наклона. Но и такие варианты имеют свои стандарты, которые должны быть соблюдены. В винтовой конструкции ширина наружной части проступи больше внутренней. Допускаемый минимум внутренней части – 10 см. Максимальная величина наружной – 39 см. Минимально допустимая ширина винтовой лестницы – 80 см.

Оптимальные размеры ступени винтовых конструкций

В таких конструкциях редко устанавливают подступенок, но высота шага должна быть равной на всей длине, удобной и обеспечивающей безопасность.

Требования к забежным ступеням

Ступени забежной лестницы имеют форму трапеции или усеченного треугольника. Глубина проступи имеет переменную величину. У основания она минимальная, в наружной части – большая. При неодинаковых параметрах глубины проступи высота подступенка остается одинаковой.

Пример размеров забежной лестницы

Для ширины каждого фрагмента нормы СНиП определяют минимальный размер: у основания – 10 см, наружный – не более 40 см.

Уличные конструкции

Параметры уличных ступеней отличаются от внутренних аналогов. Это относится к элементам, расположенным у входа в здание, а также на территории участка. Часто снаружи устанавливают не только прямые, но и поворотные варианты. Угол поворота – 90°, 180°, иногда произвольный. Это делает вход в здание удобным и доступным с любой стороны.

Модели для крыльца часто делают из железобетона. Они отличаются надежностью и прочностью. Параметры выбирают в зависимости от местного ландшафта, дизайна дома.

Наружная лестница с удобным заходом с двух сторон

В таких вариантах допускается более пологий наклон лестницы. На невысоких ступеньках удобней двигаться, человек чувствует себя уверенно и без перил. Диапазон размеров следующий:

  • глубина ступени – 25-40 см;
  • высота подступенка – 15-25 см.

В качестве материала для наружных конструкций используется не только ж/б, но и камень, дерево. Для установки вне помещения древесина обрабатывается специальными растворами, придающими устойчивость к влаге, перепадам температур, вредителям. Металлические изделия покрываются антикоррозионными составами.

Соединив требования госстандартов и индивидуальные условия, можно получить удобную, надежную и безопасную конструкцию.

3D Расчет прямой лестницы

Параметры прямой лестницы на тетивах

Рис. 1 Общий чертеж лестницы

  • Y — высота проёма – как правило определяется высотой этажей Вашего дома
  • X — длина проема – зависит от того, сколько места Вы можете выделить в своём доме для лестницы
  • Z — ширина лестницы – зависит от того, сколько места Вы можете выделить в своём доме для лестницы
  • W — толщина ступеней – геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
  • F — выступ ступеней – расстояние на которое верхняя ступень будет нависать над нижней
  • T — толщина тетевы – геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
  • C — количество ступеней – за сколько шагов Вам будет комфортней всего переместится с этажа на этаж

Функция “Показывать подступеньки: H”

Вы можете строить свою лестницу с подступеньками, или без них. Данная функция позволяет увидеть, как будет выглядеть конструкция при обоих вариантах.

Функция “Верхняя ступень ниже пола 2 этажа: SP”

Рис. 3 Исполнение лестницы с верхней ступеней ниже пола

В зависимости от взаиморазмещения конструкции и пола верхнего этажа:

  1. Верхняя плоскость верхней ступеньки на одном уровне с плоскостью пола верхнего этажа;
  2. Верхняя плоскость верхней ступеньки ниже плоскостью пола верхнего этажа на высоту ступени.
Читайте также:  Отделка стен блок хаусом

Выбор того, или иного взаиморазмещения может зависеть от: толщины межэтажных перекрытий, желаемого взаимоотношения количества ступеней и их высоты, длины заготовок для косоуров и длины проёма, желаемого угла наклона лестницы, или просто вкусов и предпочтений хозяина дома. Обратите внимание, на рисунке, на котором верхняя ступень ниже пола 2 этажа, толщина межэтажного перекрытия больше, чем на рисунке, на котором, верхняя ступень на уровне пола 2 этажа. При толщине перекрытия, меньше высоты ступеньки, косоур просто не упрётся в перекрытие (поэтому при демонстрации второго варианта, эту толщину пришлось увеличить).

Функция “Черно-белый чертеж:”

Рис. 4 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

  1. Если Вы привыкли работать со стандартными чертежами по ГОСТам, и, соответственно, лучше воспринимаете графику без цветового наполнения.
  2. Если Вы собираетесь распечатать результаты работы калькулятора. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.

Функция “Изменить направление подъема: LR”

Рис. 5 Вид лестниц см разными направлениями подъема

К конкретной лестнице, которая размещена определённым образом в доме можно подойти сбоку с двух сторон или только с одной – когда лестница соприкасается со стеной. В последнем случае существует два варианта размещения конструкции относительно наблюдателя:

  1. Подъём слева направо;
  2. Подъём справа налево.

Данная функция позволяет визуализировать оба этих варианта

Расчет марша прямой лестницы на второй этаж

Главный результат работы данного калькулятора:

  1. Информация, необходимая для изготовления тетив
  2. Информация, необходимая для изготовления ступеней

Согласно этой информации, выполняется расчёт марша лестницы, и изготавливаются детали, из которых собирается конструкция.

Все остальные чертежи показывают конечный вид конструкции: после состыковки тетив и ступеней друг с другом.

Особенностью данного калькулятора является реализация двух функций:

  1. Оценка удобства лестницы;
  2. Корректировка конструкции лестницы.

Оценка удобства лестницы осуществляется по трём критериям:

  1. Соответствие конструкции средней длине шага. В соответствии с этим критерием, сумма глубины ступени и двух высот должна равняться средней длине шага. Средняя длина шага человека – 63 см.
  2. Глубина ступени. Комфортная глубина ступеней – от 28 см. При заданной длине проёма, регулировать глубину ступени можно изменением выступа.
  3. Угол наклона лестницы. Оптимальный угол наклон лестницы – от 30° до 40°. При углах наклона от 20° до 30° и от 40° до 45° уровень комфорта перемещения между этажами существенно снижается. Углы наклона, выходящие за указанные выше пределы могут существенно повлиять на скорость перемещения между этажами и уровень безопасности лестницы.

По результатам оценки конкретной конструкции выдаётся показатель уровня удобства по каждому из критериев, а лестнице присваивается общий уровень удобства. Калькулятор оценивает, соответствует ли лестница общеизвестным критериям удобства, но всегда надо помнить, что Ваша лестница в Вашем доме должна максимально эффективно служить Вашим целям. И если, в соответствии с этими целями, Вам необходимо построить самую нестандартную лестницу в мире – дерзайте.

Если есть необходимость в улучшении конструкции, калькулятор расчета прямой лестницы на тетивах выдает совет, как это сделать:

  1. Уменьшить/увеличить количество ступеней;
  2. Увеличить выступ ступеней (если глубина ступеней недостаточная для комфортной ходьбы);
  3. Уменьшить/увеличить длину проёма.

После проведения корректировки конструкции, нормируемые параметры станут ближе к идеалу, но, возможно, подобную корректировку придётся проводить ещё несколько раз.

Инструкция к калькулятору прямой лестницы

Для того, чтобы осуществить расчёт лестницы, используя данный калькулятор, необходимо знать высоту этажа, размер пространства, которое Вы можете выделить под лестницу, материалы, с которых Вы собираетесь её строить, и, конечно же, цели её использования. Перед тем как приступить к работе, необходимо тщательно продумать все нюансы: примыкает ли лестница к стене, или соприкасается с элементами интерьера дома, и как это должно отразится на самой конструкции и процессе её постройки. Возможно, для выбора правильного варианта по размерам и по конструкции, Вам придётся, используя калькулятор, рассчитать и сравнить несколько. Перед началом обработки материала удостоверьтесь, что чертежи деталей соответствуют лестнице, которая подходит именно для Вас и Ваших целей. При постройке прикрепляйте детали друг к другу, а саму лестницу к дому так, чтобы можно было гарантировать надёжность и прочность конструкции на протяжении десятилетий.

Лестницы, представленные на нашем сайте можно разделить на категории по трём зависящим друг от друга критериям:

  1. Габарит по длине

а. Максимальная длина – все ступени размещены на одной паре тетив/косоуров;

б. Средняя длина – ступени размещены на двух парах тетив;

в. Минимальная длина – ступени размещены на трёх парах тетива, габарит по длине регулируется изменением количества ступеней на соответствующих парах тетив;

2. Габарит по ширине

а. Максимальная ширина – ступени размещены на двух или трёх парах тетивах, габарит по ширине регулируется изменением количества ступеней на соответствующей паре тетив;

б. Средняя ширина – ступени размещены на двух параллельных парах тетивах, габарит по ширине равен двум ширинам лестницы;

в. Минимальная ширина – все ступени размещены на одной паре тетив/косоуров, габарит по ширине равен ширине лестницы;

Читайте также:  Простая установка металлопластикового окна в деревянном доме

3. Сложность изготовления

а. Простая в изготовлении – изготавливается из тетив/косоуров и прямоугольных ступеней;

б. Средняя сложность изготовления – изготавливается из тетив, прямоугольных ступеней и площадок;

в. Сложная в изготовлении – изготавливается из тетив/косоуров, прямоугольных ступеней, площадок и поворотных ступеней.

Лестницы, представленные на нашем сайте:

В каждой конкретной ситуации высота этажа уже задана. Исходя из собственных предпочтений Вы можете выбрать уровень удобства: или выдержаны критерии удобства, или лестница более пологая, или более крутая и т. д.. Имея эту информацию, можно говорить о количестве подъёмов (ступеней и площадок) в той или иной конкретной ситуации, а также при необходимости – рассчитать прямую лестницу онлайн.

Представим, что у нас, например, 12 подъёмов – ступеней и площадок. Конструкция лестницы – это форма этих подъёмов (ступени, поворотные ступени, площадки) и то, как эти 12 подъёмов размещены друг относительно друга.

Можно все эти 12 подъёмов разместить в один ряд по длине проёма – “Прямая лестница на тетивах”, “Прямая лестница на косоурах“. В этом случае Ваша лестница будет иметь максимальный габарит по длине, минимальный габарит по ширине и будет не сложна в изготовлении. Имея все необходимые параметры, выполнить расчет прямой лестницы на второй этаж, будет гораздо проще.

Можно эти 12 подъёмов разместить в 2 ряда, повёрнутых друг относительно друга на 90° (при виде сверху). С площадкой на повороте – “Лестница с поворотом на 90°” – более простой в изготовлении вариант (например, 5 ступеней на нижней паре тетив, площадка и 6 ступеней на верхней паре тетив). С поворотными ступенями на повороте – “Лестница с поворотными ступенями на 90°” – более сложный в изготовлении вариант (например, 3 ступени на нижней паре тетив, 3 поворотные ступени и 6 ступеней на верхней паре тетив). В этих случаях Ваша лестница будет иметь средний габарит по длине и регулируемый габарит по ширине.

Можно эти 12 подъёмов разместить в 2 параллельных (при виде сверху) размещённых рядом ряда. С площадкой на повороте – “Лестница с поворотом на 180°” – более простой в изготовлении вариант (например, 5 ступеней на нижней паре тетив, площадка и 6 ступеней на верхней паре тетив). С поворотными ступенями на повороте – “Лестница с поворотом на 180° и поворотными ступенями” – более сложный в изготовлении вариант (например, 3 ступени на нижней паре тетив, 3 поворотные ступени и 6 ступеней на верхней паре тетив). В этих случаях Ваша лестница будет иметь средний габарит по длине и средний габарит по ширине.

Можно эти 12 подъёмов разместить на 3 перпендикулярных друг другу (при виде сверху) рядах.

С площадками на поворотах – “Лестница с тремя пролетами и ровными площадками” – более простой в изготовлении вариант (например, 2 ступени на нижней паре тетив, площадка, 3 ступени на средней паре тетив, площадка и 5 ступеней на верхней паре тетив). С поворотными ступенями на повороте – “Лестница с тремя пролетами и поворотными ступенями” – более сложный в изготовлении вариант (например, 2 ступени на нижней паре тетив, 3 поворотные ступени, 2 ступени на средней паре тетив, 3 поворотные ступени, 2 ступеней на верхней паре тетив). В этих случаях Ваша лестница будет иметь минимальный габарит по длине и регулируемый габарит по ширине. Также с помощью калькулятора можно рассчитать одномаршевую лестницу.

Или Вы можете выбрать “Винтовую лестницу“, которая не похожа не на одну из приведённых выше и придаст интерьеру Вашего дома поистине изысканный вид. При желании обойтись простой и удобной конструкцией, можно выполнить расчет прямой деревянной лестницы и убедиться в доступности её стоимости, простоте и надёжности проекта.

Данная конструкция актуальная в ситуации, когда Вы хотите простую в изготовлении лестницу, длина бы которой зависела от высоты перемещения (при выдержке критериев удобства) и которая бы не занимала много места по ширине.

Расчет размеров ступеней лестницы в доме

Расчет размера ступеней лестницы выполняется с учетом типа конструкции. Если она прямолинейная, используют одни формулы. Если поворотная, важно не забить про расчет забежных ступеней, особенность которых заключается в отличии размеров наружного и внутреннего края. Существует множество онлайн-калькуляторов, позволяющих быстро произвести вычисления. Но если знать, как правильно рассчитать ступени на лестнице, каждому под силу справиться с этой не такой уж сложной задачей самостоятельно.

Для расчета размеров ступеней существует несколько способов. Лишь после того как все размеры будут известны, а план готов, можно приступать непосредственно к строительству лестницы выбранного типа.

На этой странице вы узнаете, как самому рассчитать лестницу с забежными ступенями и без них.

Способ расчета ступеней лестничного марша

Для движения по лестнице в доме без прикладывания чрезмерных усилий необходимо, чтобы для каждой ступени соблюдалось определенное соотношение между «расстоянием», на которое человек движется вперед, и «расстоянием», на которое он опускается или поднимается. Такое соотношение называется уклоном. Таким образом, ширина проступи и высота подступенка должны соответствовать ширине среднего человеческого шага, а она при подъеме ноги на 300 мм в среднем составляет примерно 600 мм. В строительстве существует правило, согласно которому ширина среднего шага человека равна сумме удвоенной высоты подступенка (К) и ширины проступи (Ъ):

Читайте также:  Ручки на кухонный гарнитур: 30 фото, виды и правила выбора

2h + b = 600-650 мм.

Например, если высота подступенка составляет 185 мм, то ширина проступи должна быть равна 270 мм. Так, согласно приведенной формуле расчета ступеней: 2×185+ 270 = 640 мм.

При высоте подступенка 170 мм ширина проступи будет составлять 290 мм. Такое соотношение принято считать идеальным. Но на практике при расчете ступеней лестницы рекомендуется придерживаться других параметров.

Так, например, в доме высота подступенка обычно не превышает 170 мм, но иногда может варьироваться в пределах от 120 до 200 мм и даже более, а ширина проступи — от 280 до 300 мм (но она не должна быть менее 250 мм).

Если ширина проступи слишком большая, то при подъеме по лестнице будет сбиваться шаг, а если конструкция будет узкой, то затруднения могут появиться при спуске.

Часто ширину проступи увеличивают примерно на 20-30 мм (в зависимости от толщины подступенка), так как лестница с углубленными подступенками является более удобной в эксплуатации. Но это считается крайней вынужденной мерой, когда нет другого способа увеличить ширину проступи. При этом ширина проступи становится больше, а место, предназначенное под лестничную конструкцию, остается неизменным.

При расчете ступеней прямой лестницы, умножив оптимальную ширину проступи на количество подступенков, можно вычислить заложение марша, т. е. длину его горизонтальной проекции. До этого необходимо вычесть из количества подступенков 1, так как при совпадении верхней проступи с уровнем пола или лестничной клетки количество проступей сокращается на одну.

Для вычисления длины основания лестницы этим способом следует умножить количество проступей на их ширину. Кроме того, длина общего прогона и длина проема в полу верхнего этажа должны быть почти одинаковыми.

После проведения подсчетов, определив высоту лестницы, можно выполнить расчет количества ступеней и длину основания лестничной конструкции (общий прогон). Высота лестницы напрямую зависит от высоты этажа. Как же рассчитать количество ступеней? Разделив полученную величину на высоту подступенка, можно узнать точное количество ступеней.

При первоначальном выборе высоты подступенка важно помнить, что частное от деления должно являться целым числом, в противном случае ступени будут иметь разную высоту, а это недопустимо. Дробный результат необходимо округлить в большую сторону для более пологой конструкции или, наоборот, — в меньшую, если допускается, что лестница будет крутой. Разделив общую высоту марша на количество ступеней и округлив результат, можно вычислить высоту подступенка.

Далее вы узнаете, как рассчитать ступени лестницы, зная высоту подступенка и ширину проступи.

Как рассчитать размер ступеней лестницы по высоте подступенка и ширине проступи

Для выбора параметров ступеней можно использовать два правила, в основе которых лежит высота подступенка (h) и ширина проступи (5):

  • первое правило представляет собой «формулу удобства»: b-h — 120 мм;
  • второе правило при расчете ступеней лестницы называют «формулой безопасности»: b + h = 460 мм.

Согласно вышеизложенному, чтобы рассчитать ступени правильно, так, как того требует технология возведения конструкции, лучше всего выбирать соотношение между шириной проступи и высотой подступенка, которое близко к оптимальному. Например, удобными будут считаться лестничные конструкции, имеющие ширину проступи 295 мм при высоте подступенка 150 мм или

С шириной проступи 230 мм и высотой подступенка 215 мм, так как в обоих случаях в сумме получается 445 мм, что не противоречит формуле безопасности. Хотя при расчете лестничных ступеней многое будет зависеть от месторасположения и формы лестницы, площади помещения и других условий.

Существуют определенные требования по жесткости несущих элементов сооружения, так как оно представляет собой конструкцию, на которую в процессе эксплуатации большое воздействие оказывают динамические нагрузки.

Помимо собственного веса лестницы, имеются и временные нагрузки, которые в домах составляют примерно 300 кг/м2. Так, прогиб не должен быть более 1/400 пролета.

Нужно учитывать, что как слишком узкие (менее 260 мм), так и очень широкие (более 320 мм) проступи являются неудобными в эксплуатации. При узкой проступи происходит уменьшение площади опоры ноги, во время подъема над передним краем ступени пятка заметно нависает, а при спуске свисает передняя часть стопы. Из-за этого нога может соскользнуть — возникает риск получения травмы. Чрезмерно широкая проступь (стопа целиком встает на нее) требует увеличения ширины шага. Из-за этого понадобится приложить больше усилий во время перемещения по лестнице.

Ниже описано, как рассчитать размер ступеней графическим способом.

Расчет ступеней прямой лестницы: графический способ

Ррасчет ступеней лестничного марша также можно произвести графическим способом. Он является эргономическим, так как в нем используются естественные для человека параметры. Так, длина шага по горизонтальной поверхности составляет в среднем 620 мм, а для легкого поднятия ноги идеальна высота 310 мм. Если на оси х (по горизонтали) отложить определенное количество частей, равных 620 мм, а на оси у (по вертикали) отмерить такое же число частей, равных 310 мм, то благодаря этому, независимо от уклона, можно будет определить габариты ступеней для всех лестничных конструкций.

С этой целью необходимо использовать миллиметровую бумагу (если ее нет, то подойдет обычная бумага в мелкую клеточку), на которой следует начертить оси координат и в подходящем масштабе отмерить на осях отрезки, равные длине шага (на оси х) и высоте подъема (на оси у). Затем нужно соединить полученные точки. Далее необходимо начертить линию уклона лестницы (по углу). После этого через точки пересечений имеющихся на чертеже линий следует провести пунктирные линии, параллельные осям. По полученным линиям нужно начертить линию — «лесенку». В результате можно измерить получившиеся ступени, сделав поправку на масштаб.

Читайте также:  Система автополива газона и ее главные преимущества

Между параметрами ступени (ее шириной и высотой) и уклоном лестницы будет видна определенная зависимость.

При расчете параметров ступеней (высоты подъема, ширины и формы) следует обратить внимание на то, что это размеры ступеней в плане. На самом деле они поддаются корректировке. Например, можно увеличить ширину проступи, соорудив у ступени валик (не рекомендуется, чтобы нависание проступи было больше 50 мм). Также можно выполнить скошенный подступенок (но не более чем на 50 мм) или полностью отказаться от него. Таким образом, всегда можно сделать проступь шире, а лестницу — удобнее в эксплуатации при подъеме. Но безопасность спуска при этом не повышается, так как расчетные размеры ступеней остаются неизменными.

Размер общего прогона высчитывается по количеству подступенков, размеру проступей и способу крепления лестницы вверху. Для изготовления простой одномаршевой лестницы желательно подобрать несколько вариантов. Например: 13/206, 14/192, 15/179, 16/168. Первое число здесь обозначает количество подступенков, а второе — их высоту.

Удобство и безопасность в использовании лестничной конструкции во многом зависит от угла ее подъема, т. е. от относительной величины подъема лестничного марша.

Несмотря на то что угол подъема марша может варьироваться в пределах от 20 до 50°, идеальными будут лестницы, относительная величина подъема лестничного марша которых составляет от 23 до 38°. Пологими можно считать лестничные конструкции с крутизной до 38°, а крутыми — с уклоном в 38-45°. Если уклон будет меньше 23°, то вместо лестницы рекомендуется положить пандус. Если уклон превышает 45°, то желательно изменить тип лестницы, из-за крутизны она может быть приставной или раскладной. Для винтовых сооружений идеальным считается угол подъема 25-35°.

Главными факторами при определении крутизны лестницы являются возрастной показатель тех, кто будет по ней передвигаться (так как для пожилых людей уклон более 38° будет неудобным), а также размер места, предназначенного для устройства конструкции.

Есть определенная связь между высотой этажа, высотой ступеней и их количеством в зависимости от степени крутизны лестничной конструкции.

При выборе крутизны лестничного марша следует учитывать, что расстояние от верхней плоскости каждой ступени до потолка (высота просвета) согласно строительным нормам не должно составлять менее 1900-2000мм. Чем больше просвет, тем удобнее лестница, особенно для высоких людей. То же самое относится и к лестничным площадкам. Устройство достаточного по размерам просвета избавит от риска удариться головой о потолок, к тому же можно будет забыть и о проблемах с перемещением крупных предметов.

Заключительный раздел статьи посвящен тому, как рассчитать ступени поворотной лестницы .

Как рассчитать забежные ступени: способ расчета поворотной лестницы

До этого речь шла о ступенях прямолинейных лестничных конструкций. Чтобы сэкономить пространство, вместо промежуточных лестничных площадок между прямыми маршами рекомендуется закладывать забежные ступени. У них наружный и внутренний края имеют различия по ширине. Такие лестницы отличаются тем, что изменение направления движения по ним происходит плавно благодаря постепенному переходу от прямых ступеней к забежным. Как же нужно рассчитывать размеры ступеней на поворотной лестнице?

При расчете поворотной лестницы с забежными ступенями необходимо иметь в виду, что самая маленькая ширина проступи на узком конце ступени должна составлять не менее 100 мм, а нависание над нижележащей ступенью может быть не более 50 мм. Забежные ступени имеют своеобразную клиновидную форму, для создания которой необходимы специальные умения. Расчеты можно производить несколькими способами.

Самым распространенным является метод пропорционального деления. Рассмотрим его на примере проектирования полуоборотной одномаршевой лестницы со средними забежными ступенями.

Перед тем как рассчитывать забежные ступени, необходимо сначала разбить среднюю линию марша на равные части, при этом на середину полуокружности должна приходиться одна ступень.

Ширина ее проступи в самом узком месте задается предварительно, но она должна составлять более 100 мм. При наличии четырех точек для центральной ступени следует провести линии ее продольных кромок, затем продолжить их до пересечения с осью симметрии. Полученную в результате этих действий при расчете поворотных ступеней точку — первую точку отрезка пропорционального деления — можно обозначить буквой А.

Для нахождения второй точки пропорционального деления необходимо соединить контуры прямых ступеней, которые являются смежными с забежными. Так определяют точку пересечения с осью симметрии. Ее при расчете лестницы с забежными ступенями можно обозначить буквой В. Затем прямую АВ следует разделить на отрезки в пропорции 1 : 2 : 3 : 4 : 5 : 6, т. е. их число должно быть равным числу забежных ступеней по обе стороны от оси симметрии. В результате нужно соединить точки “деления оси симметрии с точками деления средней линии марша.

При «снятии» размеров с чертежа следует тщательно проверить размерную цепочку всех ступеней методом сложения. В итоге сумма размеров, «снятых» с одной стороны ступеней, не должна быть больше или меньше действительного размера лестницы на данном участке.

Калькулятор расчёта размеров ступеней лестницы: как правильно рассчитать, чтобы лестница была удобной

Самостоятельное возведение лестницы в собственном доме всегда должно предваряться проведением расчетов и составлением проекта — сборочного чертежа. Без этого соорудить действительно удобную, надежную и украшающую интерьер конструкцию — попросту невозможно. При проведении необходимых вычислений, естественно, отталкиваются от реальных условий, то есть от особенностей расположения будущей лестницы.

Читайте также:  Расчет гипсокартона на потолок: расчет ГКЛ, профилей, подвесов

Калькулятор расчёта размеров ступеней лестницы

Главный редактор проекта Stroyday.ru. Инженер.

Одними из базовых параметров любой лестницы являются размеры ее ступеней — их высота и ширина. Эти величины не берутся произвольно – они должны подчиняться определённым правилам, которые основаны на максимальном удобстве и безопасности перемещения людей по лестничному маршу. Существует несколько методик определения упомянутых параметров – по таблицам, по так называемой «формуле безопасности» лестницы, по графическому построению ее профиля. Мы же предлагаем читателю калькулятор расчёта размеров ступеней лестницы. Он нуждается в некоторых пояснениях, которые будут приведены ниже.

Калькулятор расчёта размеров ступеней лестницы

Краткие пояснения по проведению расчета ступеней

Цены на ступени для лестницы

Когда планируется количество ступеней в лестничном марше и их размеры (понятно, что эти величины тесно взаимосвязаны), исходят из следующих соображений:

  • Высота и ширина всех ступеней не должны отличаться на всем протяжении марша. Допустимое отклонение – не более 5 миллиметров.
  • Размеры ступеней должны обеспечивать максимально удобный подъем и спуск по лестнице. Одним словом, эти параметры связаны с эргономикой перемещения человека – нормальной длиной его шага и высотой подъема ноги. Перемещение по лестнице не должно особо сбивать с привычного ритма движения. Параметры ступеней должны обеспечивать и максимальную безопасность, то есть сводить к минимуму вероятность оступиться или споткнуться.
  • По возможности , лестничный марш делают с нечетным количеством ступеней. Замечено, что любому человеку удобнее и безопаснее и начинать, и заканчивать подъем или спуск по лестнице с одной и той же ноги.

Как же правильнее определиться с размером ступеней самостоятельно?

Можно, конечно, поискать таблицы рекомендуемых значений – их немало в сети.

Другой вариант – применить так называемое «уравнение безопасности» :

2h + d = L

Буквенные символы обозначают:

h — высота ступени;

d — ширина ступени;

L — нормальная длина шага человека. Принято считать, что она варьируется в диапазоне от 600 до 640 мм, хотя, конечно, могут быть и весьма значительные отклонения в ту или иную сторону, которые уже зависят от роста хозяев дома.

Но в этой формуле очевиден явный недостаток – она совершенно не учитывает крутизну лестничного марша. А ведь это напрямую влияет на высоту ступеней. Согласитесь, совершенно нелепыми будут высокие ступени, если уклон лестницы невелик. И, наоборот, крайне неудобны для подъема и спуска мелкие ступеньки на крутом лестничном марше.

Но есть и универсальный алгоритм расчета , который учитывает и особенности человеческого шага, и параметры возводимой лестницы . на схеме ниже показано, как можно воспользоваться этим методом в графическом исполнении.

Схема, показывающая принцип графического определения высоты и ширины ступеней.

Можно составить вот такой график. При этом по горизонтальной оси (в масштабе) откладываются отрезки, равные средней длине шага. По вертикальной – нормальная для человека высота подъема ноги (считается, что комфортно поднять ногу на высоту, равную половине длины шага). Затем отложенные точки соединяются линиями (показаны на схеме голубым цветом).

Теперь из точки начала отсчета проводится линия, показывающая угол уклона лестничного марша (для наглядности в примере показаны линии для двух лестниц разной крутизны). Точки пересечения этой линии с отрезками, соединяющими высоту и длину шагов, покажут вершины ступеней. Ну а дальше – уже очень просто. Горизонтальными и вертикальными проекциями намечается профиль лестницы. Промеряются получившиеся «ступени», с дальнейшим переводом в реальные размеры через известный масштаб.

Предлагаемый выше калькулятор основан именно на этом алгоритме определения параметров ступеней. Только графические построения в нем заменены тригонометрическими соотношениями.

Для определения количества ступеней и их окончательных размеров, уже точно приведенным к параметрам конкретной лестницы, необходимо иметь значения ее высоты, длины пролета и горизонтальной проекции, крутизны подъема . Здесь тоже потребуются определенные вычисления — и мы можем помочь в их проведении.

Как определиться с базовыми параметрами будущей лестницы?

Ничего сложного – на помощь приходят известные законы геометрии. Калькуляторы расчета длины лестничного марша и его крутизны вы найдете , перейдя по рекомендуемой ссылке.

Лестница на второй этаж, размеры: ширина, длина, стандартный размер проема

Размеры лестниц на второй этаж являются важным показателем при проектировании дома. Несмотря на кажущуюся лёгкость, параметры всех элементов (ступени, перила, площадки, опоры) должны строго соответствовать ГОСТам для обеспечения безопасности и практичности конструкции. Для расчёта лестниц существует свод правил, вычислений, норм и регламентов. Оптимальные размеры ступеней лестницы в частном доме – важная составляющая лестничной конструкции. На начальном этапе проектирования определяется тип, конструкция и материал лестницы на второй этаж, в зависимости от архитектурных особенностей дома.

Материалы

Выбор материала зависит, как от места расположения лестницы, так и от ее предназначения. Основными материалами для изготовления лестниц являются:

    Железобетон. Они бывают полностью бетонными или комбинированными с элементами из дерева, металла (перила и ограждения). Сооружения из бетона обладают большим весом и устанавливаются в основном в просторных особняках и больших домах. Это прочные и долговечные конструкции, которые трудно повредить или сломать.

Читайте также:  Розовая кухня (48 фото): дизайн кухонного гарнитура в серо-розовых, бело-розовых или черно-розовых тонах, мебель бежево-розового цвета в интерьере

Железобетонная лестница с кованными перилами

Несмотря на свою массу, железобетонная лестница может выглядеть очень изящно

    Дерево. Популярный материал. Деревянные лестницы легки в изготовлении и доступны по стоимости, однако, ремонт их вызывает затруднение ввиду лакового покрытия. Другими недостатками дерева является боязнь влаги и неспособность принимать различные формы, что не позволят экспериментировать с ним при работе.

    Деревянная маршевая лестница на второй этаж

Винтовая лестница из дерева смотреться очень изыскано и дорого

    Метал. Железные конструкции получают путём сварки или ковки. Ступени иногда выполняют из дерева. Такие конструкции долговечны и легки при ремонте.

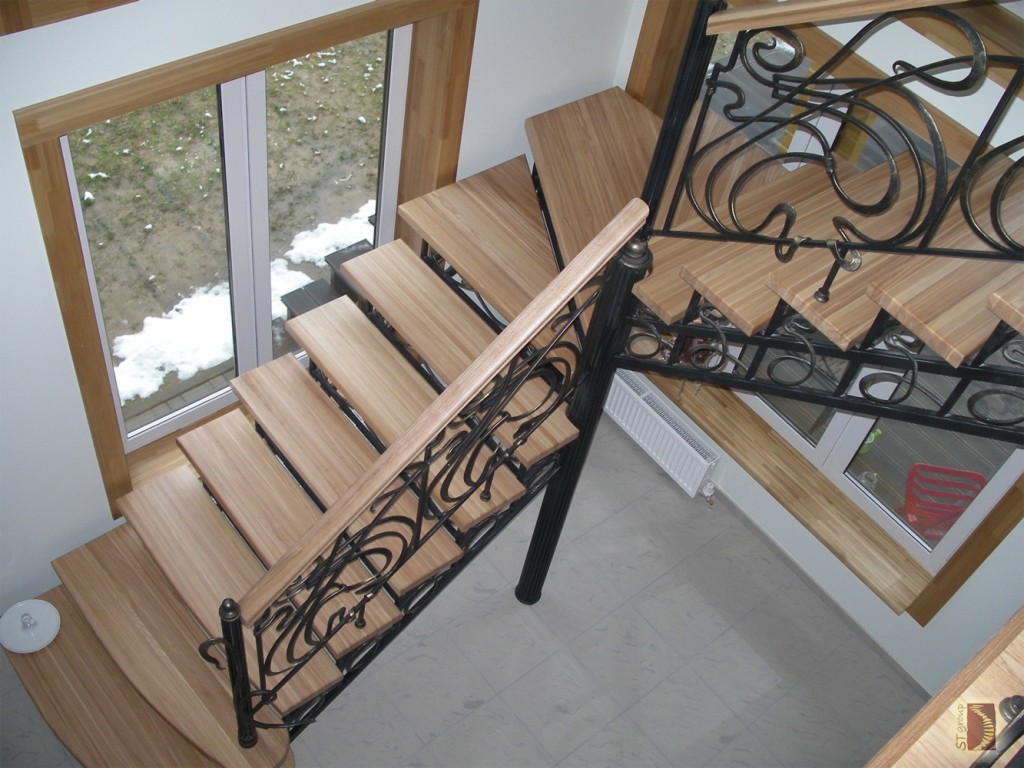

    Деревянные ступени отлично дополняют и облегчают металлическую конструкцию

Архитекторы порой создают по-настоящему необычные конструкции из металла На открытом воздухе устанавливают цельнометаллические конструкции

    Другие материалы. При индивидуальном проектировании домов могут использоваться изделия из стекла или пластика (каркас обычно металлический). Это недешевые конструкции, способные принимать самые причудливые формы и украшать собою любой дизайн.

    Стеклянная лестница станет центральным элементом любого интерьера

    Конструкция и крепления

    Наиболее популярные конструкции лестниц:

      Винтовые. Расположение ступеней по спирали вокруг столба. Такие конструкции используются для экономии пространства, но они не получили широкого применения, из-за неудобства в эксплуатации.

    При своей компактности и крутости подъема, данный тип лестниц довольно удобен

  • Маршевые лестницы. Самый популярный, практичный вариант и разделяется:

Одномаршевые. Стандартные конструкции без площадок.

Это, пожалуй, самый удобный тип лестниц на второй этаж

Многомаршевые. С одной площадкой и двумя маршами, расположенными под 90 и 180 градусов.

Варианты двухмаршевых лестниц

Поворотные конструкции. Сочетают в себе особенности многомаршевых и винтовых лестниц на второй этаж. Бывают правые и левые.

Поворотная лестница сочетает в себе удобство маршевой и изящность винтовой конструкции

Угол наклона лестницы

После выбора вида и материала необходимо высчитать угол наклона и высоту прохода. Угол наклона, кроме удобства использования, влияет на площадь занимаемого лестницей пространства в доме. На практике существует стандартные виды наклона:

  • Наиболее популярны углы наклона составляют 30–45 гр. Отличаются лёгкостью при подъёме, но занимают большое количество проёма второго этажа.
  • Стандартный угол 45 гр. является наиболее комфортным для человека.
  • Сооружения, обладающие углом от 45 до 50 гр. выделяются максимальной экономией пространства, но не очень неудобны при эксплуатации и опасны своей крутизной.

При помощи данной диаграммы вы можете подобрать оптимальный наклон лестницы

При расчёте угла необходимо учитывать высоту проёма. Этот показатель отмеряет расстояние между ступенькой и потолком, и не должен быть меньше двух метров. Он обеспечивает комфортное прохождение человека стандартного роста на всём подъёме до второго этажа.

Видеошпаргалка для вычисления угла наклона марша и размера ступеней

Высота и глубина ступеней

При определении высоты ступени (подступенка) и ширины проступи необходимо учитывать факт, что оптимальная высота подъёма ноги составляет ¼ от шага. Средний шаг взрослого человека 60–80 см. При умножении получаем высоту подступенка равную 15–20 см. При меньших показателях человек просто переступит через одну ступень, а при больших будет затруднительно поднимать ногу.

Оптимальные параметры ступеней

При подсчёте ширины проступи учитываются величина размеров ступни человека. Она составляет в среднем 27–30 см. Для оптимального спуска или подъёма необходимо, чтобы ступень покрывала не меньше 90 процентов площади ступни. Произведя вычисления, получаем ширину проступи 24–27 см. Учитывая выступ ступени, прибавляем 3 см и получаем окончательную величину проступи 27–30 см. Этот показатель составляет половину шага и является наиболее комфортным. Высота и глубина ступени являются величинами взаимосвязанными и при расчёте остаются одинаковыми на всей длине.

Расчет высоты ступеней

Ширина марша

Расстояние между поручнями или от стены до поручня, называется полезной шириной марша. Минимальный показатель составляет 80 см. При этом выполняется комфортное перемещение человека по лестнице на второй этаж, но транспортировка грузов крупных габаритов становится неудобным и затруднительным делом.

Выбирая ширину лестничного марша, ориентируйтесь также на предполагаемую "загруженность” лестницы

Оптимальная величина марша 100 см. Этот вариант комфортен во всех смыслах, если есть достаточное пространство.

У деревянных лестниц ширина марша определяется в зависимости от конструкции опор в виде тетивы или косоура:

  • Тетива – это деревянная опора в виде балки, на которую закрепляются ступени. Они вставляются в отфрезерованные под торец пазы балки. Ширину марша при такой конструкции можно рассчитывать путём сложения длины ступеней и удвоенной толщины тетивы с дальнейшим вычитанием двойной глубины паза.

Лестница на тетивах выглядит довольно утонченно

Пример. При длине ступеней 90 см, толщине балки 40 см и глубине паза 12 см:

2х40+900- 2х12= 956 см

  • Косоуры – это расположенные под наклоном балки с прорезанными гребёнками под установку ступеней. При таком способе ширина марша равна длине ступеней.

Лестница на косоурах отлично впишется в современный интерьер

Количество и высота ступеней

Пример расчёта длины лестничного марша при высоте этажа 3 метра. При высоте ступеней 19 см рассчитывается количество подъёмов по формуле:

3000 мм (Высота пола)/19(предполагаемая высота ступени) = 15,8 (количество подъёмов).

Далее, количество округляется до 16 и пересчитывается для определения высоты ступенек:

X = 3000/16 = 187,5 мм.

При этом 16 подъёмов – это 15 ступенек. Высота перекрытия пола 300 мм минус высота ступеньки не дают нужного технологического значения для крепления лестницы, поэтому уменьшается размер первой ступени:

300-(100+40) = 160 мм.

Пересчитывается высота всех ступеней:

3000-160 = 2840 мм.

2840/15 = 189, 34 мм.

Расчет марша лестницы

Для расчёта длины пролёта нужно знать ширину проступи. Для комфортного передвижения вполне подходит 280 мм:

280 * 15 = 4020 мм.

Длина марша почти 4 метра (4020 мм).

Расчет высоты прохода

К примеру, длина проёма 3500 мм. Вычисляется разница между длиной марша на второй этаж и проёма:

4020-3500 = 520 мм.

Теперь рассчитывается, ступень, которая проецируется в окончание проёма на второй этаж:

Это значит, что следующая по счёту ступенька 3–я и служит местом прохода под потолком (перекрытием). Осталось высчитать габариты прохода. Высота от пола до 3-й ступени равна:

3*189,34 (высота ступени) = 568 мм.

Высота до потолка в точке прохода:

3000-300(толщина пола 2 этажа)-568 = 2132 мм.

Еще один пример расчета количества и размера ступеней

Расчет лестницы с площадкой и поворотными элементами

Прямые конструкции маршей занимают большое место при монтаже, поэтому в загородном доме или на даче, где нет больших площадей, для экономии пространства применяют изделия с поворотными площадками или винтовые. Расчёт таких сооружений не сложнее прямых, если учесть следующие моменты:

  • Площадка является продолжением марша с сохранением высоты ступени.
  • Габарит площадки равен ширине марша, но для поворотных видов на 180 о этот параметр должен увеличиваться и должен быть не меньше 130 см.

Размеры среднестатистической поворотной лестницы

В нашей статье “Строим лестницу на 2-й этаж с поворотом” вы можете более детально познакомиться с данным вопросом.

При наличии в проекте забежных ступеней следует учитывать, что:

  • При повороте на 90 о оптимальное количество ступеней составляет 3.
  • Все элементы ступеней в виде клина должны входить в квадрат плоскостной проекции.
  • Ширина забежных ступеней не должна превышать 40 см.
  • Радиус поворотной кривизны элементов составляет от 30 см.
  • Размер проступи не превосходит 10 см.

При расчёте винтовых лестниц следует учитывать:

  • Перемещение производится вокруг столба.
  • Размер ступеней различается по форме (трапеция, клин).
  • Средний размер ступени по ширине не должен превышать 20 см.

Расчет среднестатистической винтовой лестницы

Кроме того, создание винтовых лестниц своими руками имеет ряд других нюансов, которые важно учитывать.

Перила и ограждения

Ограждения с перилами являются неотъемлемой частью маршевой или винтовой лестницы, независимо от её конструкции и длины. Их цель заключается в удобстве подъёма на этаж, а, главное, в обеспечении безопасности и предотвращении падения.

Плюс, перила могут стать настоящим украшением всей лестничной конструкции

Размеры перил принято делать из расчёта параметров среднестатистического взрослого человека:

  • Высота ограждений с перилами составляет 100 см.
  • Ширина перил 12 см.

Для детей уменьшать высоту ограждений не стоит, а необходимо позаботиться о дополнительном ограждении. Высота таких перил должна быть в пределах 72–75 см.

При установке ограждений нужно рассчитать их способность выдерживать давление при нагрузке 100 кг. Между балясинами, при отсутствии защиты, расстояние должно не превышать 150 мм (при наличии детей в доме – ограничение 120 мм).

Другие показатели и параметры

При расчёте лестничных сооружений следует учитывать другие параметры:

  • Расстояние между столбиками, поддерживающими перила (10–15 см).
  • Нагрузка на лестницу на второй этаж не должна превышать 220 кг.
  • Ступеней в марше должно быть от 3 до 18 шт.
  • Размеры опорных балок (косоуров) при ширине ступеней 20 см не должны превышать 2,5 см.
  • Если на втором этаже присутствует дверь, она должна находиться на безопасном расстоянии от последней ступени (не менее 1 метра).

Подведем итог

В итоге, чтобы изготовить и установить лестницу на второй этаж необходимо:

  • Определить расположение стен, наличие дверей, рассчитать расстояние между всеми элементами конструкции.
  • Выбрать тип в зависимости от величины пространства в доме, угол наклона.
  • Высчитать все необходимые размеры: ширину марша, площадок, высоту ступеней.
  • Сделать проект и составить смету.

Правильные и точные расчёты помогут изготовить комфортную и безопасную лестницу на второй этаж, где каждая ступенька будет одинакового размера и не будет резких перепадов и крутых подъёмов.

Размеры ступеней лестницы крыльца в частном доме

Крыльцо, встроенное или пристроенное, обеспечивает удобный вход. Без него, что административное здание, что жилой коттедж имеют незавершённый вид, оно же – один из основных архитектурных элементов, поддерживающих или даже определяющих внешний вид фасада.

Для лучшего выбора важно знать, какие бывают конструкции и размеры ступеней лестницы в частном доме.

Дизайн парадного крыльца частного дома радует взгляд

Определение размеров

Возможные размеры лестниц определяет ГОСТ, однако материал крыльца на выбор его параметров существенно не влияет.

Основные элементы и наиболее комфортные параметры лестниц

Ступень состоит из двух элементов: горизонтального (проступи) и вертикального (подступенка). Первый – поверхность, на которую ступает нога, второй определяет высоту ступени.

Структура ступени

Ступени без подступенков на входной лестнице

Что важно при расчёте

Остальное можно высчитать, учитывая материал (конструктивный и отделочный), градус наклона марша, зависящий от уровня порога двери.

Удобные лестницы должны иметь определённый диапазон наклона

Высота подступенка

Каковы бы ни были условия строительства, площадку крыльца надо выводить чуть выше обреза цоколя. В пределах этого расстояния рассчитывается количество ступеней, их высота.

Конкретный вариант определяют в зависимости от роста человека. Но даже когда в семье есть высокие люди, ориентироваться только на них не всегда разумно.

Ходить по высоким ступенькам будет неудобно детям и людям старшей возрастной категории. Передвигаться через две ступеньки тоже неудобно.

Чтобы лестница была удобной, высота ступеней должна быть одинаковой

Расчет следует делать, чтобы их количество было нечётным – человек должен закончить движение по лесенке с той же ноги, с которой начал.

Формулы удобства: глубина и пропорции проступи

Ширина ступени – глубина проступи.

Нормы структурирования лестничного марша в соответствии с шагом взрослого человека

Для удобства ходьбы у лестницы должно быть минимум три ступени, а ширина марша должна позволить разминуться двум людям (90-100 см) .

Есть другие формулы, выведенные опытным путём.

Формулы расчёта

Варианты вроде бы разные, но при правильном расчете, размеры ступени будут укладываться во все три формулы.

Менять по своему усмотрению высоту площадки крыльца относительно поверхности земли проблематично, а вот нивелировать уклон входной лестницы, меняя её длину, вполне возможно. Главное, чтобы на придомовом участке для этого было место.

Подбираем конструктивный вариант

Перед проектированием нужно определить, какой внешний вид должна иметь конструкция, из какого материала она будет. Основные варианты:

Основной материал – металл или дерево, но может быть сборный железобетон.

Что учитывать при выборе проекта

Выбирать проект можно любой в зависимости от архитектуры дома. Что касаемо размеров ступеней крыльца и прочих геометрических параметров, то нужно учесть такие факторы:

  1. Габариты здания, пропорции фасада, к которому примыкает крыльцо.
  2. Тип фундамента, материал стен.
  3. Безопасность передвижения.
  4. Соответствие параметров лестницы физическим данным обитателей дома. Возможно, нужно предусмотреть ступени и пандус.

Крыльцо может быть любой геометрически правильной формы:

  • четырёхугольника;
  • круга;
  • трапеции;
  • Г-образным;
  • П-образным.

Сначала надо определить его внешний вид схематично, после чего сделать чертеж.

В нём должны быть такие элементы и сборочные узлы:

  • площадка;
  • фундамент;
  • марш;
  • козырёк;
  • ограждение;
  • детали, которые не участвуют в сборке;
  • материалы, метизы для крепления конструкции.
Чертежи крыльца

Если крыльцо встроенное, в комплекте документации обязательно будет чертёж крыльца. Представлен общий вид, план, разрез конструкции, как на фото.

На детальном чертеже указывают размеры всех элементов, марки материалов по прочности, их массу, благодаря которым легко подсчитать объем материала.

На 5 ступеней

На 7 ступеней

На 9 ступеней

На 11 ступеней

Как избежать ошибок проектирования

Это особенно актуально для лестниц на металлическом каркасе, на которых обычно устанавливают накладные каменные ступени, бетонных, облицовываемых клинкерной плиткой или другим материалом.

Облицовка имеет свою толщину, которую надо учесть в общем размере ступени

Что такое чистый размер

Финишное оформление крыльца делают после сборки, а если это бетон, то после набора прочности.

Остаётся его облицевать, но если толщина материала не учтена, появятся проблемы.

У крыльца должен быть запас высоты

Бетонное основание всегда приходится выравнивать. Толщина заливки вроде бы небольшая, всего 3-5 мм , но она меняет общие пропорции крыльца.

Между нижней гранью и финишной поверхностью должен быть зазор минимум 4 см , что предотвратит затекание воды во время дождя или занос снегом.

Нюансы расчёта облицовки

Уличной лестнице приходится выдерживать повышенные нагрузки, а потому материал для облицовки применяют высококачественный:

  • цельные клинкерные ступени;
  • керамогранитные плитки для ступеней и площадки;
  • древесина твёрдых пород.

Клинкерные ступени – материал дорогой

Нужно заранее знать о толщине и форматных параметрах. Ширину марша можно делать кратной стороне плитки, что позволит укладывать её без подрезки.

Расчёт размеров бетонного марша с учётом толщины раствора и облицовки

Если плитка не квадратная, а прямоугольная (допустим, 30*60 см ), её кладут меньшей стороной по ширине ступени, а большей – по длине.

Глубина проступи 300 мм . Малоформатную плитку, например, 25*33 см можно укладывать любой стороной, всё зависит от ширины ступени – 25 см , или 33 .

Многие производители, особенно керамогранита, делают в одной серии плитки с крупным и мелким форматом. Иногда наилучший вариант получается при комбинировании, только одна из сторон должна иметь общий размер.

Между широкими плитками есть узкие вставки Стандартный выбор элементов облицовки для лестниц

То же самое с подступенками. Для облицовки делают и прямоугольную плитку. Размеры сторон соответствуют стандартной высоте подступенка.

У каждого производителя свои форматы, если у плитки российского производства сторона будет 300*300 мм , импортная может быть хоть близкой, но не точно такой. На примере сверху формат 294*294 мм . Стандартов тут нет.

При правильном расчёте подрезка плиток будет только на углах Вернуться к оглавлению

Видео: расчет количества ступеней на крыльце

Заключение

Просчитать несколько вариантов количества ступенек, немного меняя угол наклона, удлиняя или сокращая длину марша.

Изучив эти данные, можно выбрать размер ступеней, облицовка которых не приведет к лишним расходам.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
