Регулятор тяги для котла – как установить, настройка своими руками

Что такое регулятор тяги и как его установить на твердотопливный котел

Раньше интенсивность горения твердотопливных котлов регулировалась вручную, путем открывания или закрывания дверцы зольника, откуда идет подача воздуха в топку за счет естественной тяги дымохода. Сейчас этим занимается специальное устройство — автоматический регулятор тяги для котла. Хозяину дома нужно лишь выставить желаемую температуру теплоносителя. Вопрос в том, насколько хорошо терморегулятор справляется со своими функциями и нужен ли он вообще.

1 Как работает регулятор тяги
2 Зачем нужны регуляторы
3 Рекомендации по выбору прибора
4 Как поставить и настроить регулятор
5 Краткие выводы

Как работает регулятор тяги

Главная деталь регулятора воздуха – механический термоэлемент, помещенный в цилиндрический корпус. Через рычаг и цепочку он регулирует подъем воздушной заслонки на дверце зольника.

Устройство представляет собой герметичную колбу, наполненную термочувствительной жидкостью, сильно расширяющейся при нагревании. Колба стоит внутри корпуса, который вкручивается в гильзу водяной рубашки котла и контактирует с теплоносителем. Как устроен терморегулятор с цепным приводом, показано на схеме:

Принцип работы автоматического регулятора тяги основан на управлении потоком воздуха, идущего в топливник под воздействием тяги дымохода. Алгоритм выглядит так:

При горении твердого топлива и нагреве теплоносителя жидкость внутри элемента расширяется и воздействует на исполнительный механизм и рычаг, преодолевая силу упругости пружины.
Рычаг ослабляет цепочку, заслонка начинает закрываться и уменьшать проходное сечение. В топку поступает меньше воздуха, процесс горения замедляется.
Температура воды в котловом баке снижается, жидкость сжимается и возвратная пружина заставляет рычаг снова открыть заслонку посредством цепочки.
Цикл повторяется, пока дрова в топливнике не прогорят полностью, тогда пружина открывает дверцу максимально широко.

Ограничитель тяги работает по обратному принципу – чем выше температура воды в котловом баке, тем сильнее прикрывается заслонка

Рукоятка настройки на торце терморегулятора служит для ограничения хода рычага и, соответственно, воздушной заслонки. Таким образом устанавливается предельная температура теплоносителя.

Справка. Помимо механических регуляторов, не зависящих от электричества, существует автоматика для твердотопливных котлов с контроллером и вентилятором–нагнетателем (или дымососом). Последний подает воздух в топку по команде электронного блока, ориентирующегося на сигналы датчика температуры. Подобные комплекты автоматики ставятся на все пиролизные и пеллетные котлы.

Зачем нужны регуляторы

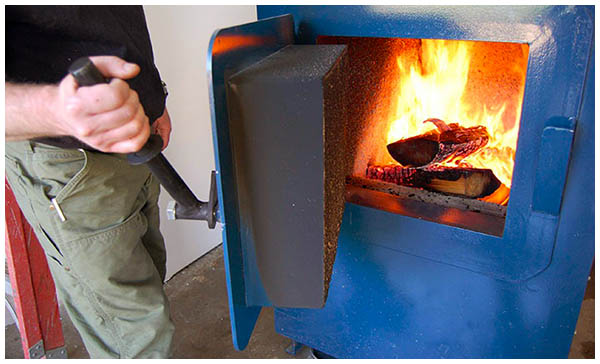

В отличие от любой дровяной печи водогрейный твердотопливный котел оснащен водяной рубашкой и не может разогреваться до слишком высокой температуры, иначе вода в ней попросту закипит. В подобных случаях образующийся пар резко повышает давление в системе, отчего происходит взрыв. То есть, твердотопливный котел, чья мощность регулируется вручную дверцей зольника, представляет собой источник повышенной опасности.

Примечание. Худо-бедно котел без всякой автоматики может работать совместно с буферной емкостью – теплоаккумулятором, чей объем правильно рассчитан. Туда пойдет лишнее тепло в том случае, если вы вовремя не прикрыли дверцу и не ограничили поступление воздуха в топку.

Автоматический регулятор тяги дымохода, который можно своими руками установить на любой твердотопливный котел, будет заниматься подачей воздуха вместо вас и гораздо лучше вас. Он вовремя среагирует на повышение температуры воды в котловой рубашке и прикроет подачу воздуха в камеру, если дрова сильно разгорелись. Хотя по инерции температура будет повышаться еще какое-то время, но в целом процесс нагрева приостановится. Помимо обеспечения безопасности, механический регулятор тяги котла помогает решать такие вопросы:

Не дает превысить установленную пользователем температуру теплоносителя. Не всегда котел нужно разгонять до 80…90 °С, весной или осенью для обогрева вполне хватит 50…60 °С.
Прикрывая заслонку и подачу воздуха, регулятор тяги увеличивает длительность горения котла с одной закладки. Но надо признать, что условия сжигания топлива при этом ухудшаются, а КПД отопителя резко снижается.

Практически любой котел на твердом топливе можно оснастить 2 типами регуляторов температуры – механическим (слева на фото) либо электронным (справа)

Вы можете возразить, что любые твердотопливные теплогенераторы должны подключаться к системе отопления с использованием предохранительного клапана, настроенного на аварийное давление. При перегреве клапан сработает, сбросит пар и никакого взрыва не произойдет. Так что и регуляторы тяги вроде бы ни к чему. Утверждение верно лишь отчасти, поскольку без автоматики отопитель частенько будет набирать критическую температуру, а клапан после 2—3 срабатываний банально потечет. Да и управлять температурой воды в ручном режиме довольно сложно.

Как поставить и настроить регулятор

В большинстве случаев установка терморегулятора своими руками влечет за собой опорожнение водяной рубашки котла. Это не создаст большой проблемы, если обвязка твердотопливного котла выполнена правильно и систему водяного отопления можно отсечь кранами. В противном случае придется сливать весь теплоноситель. После этого из гильзы удаляется заглушка, а вместо нее вкручивается прибор и система вновь заполняется водой.

Чтобы произвести настройку регулятора тяги, нужно разжечь котел и следовать инструкции:

Не присоединяя цепочку к дверце, открыть ее для доступа воздуха.
На регулировочной рукоятке ослабить винт – фиксатор.
Выставить рукоятку в положение, соответствующее требуемой температуре, например, 70 °С.
Следя за котловым термометром, присоединить цепной привод к заслонке в тот момент, когда он покажет 70 °С. При этом заслонка должна быть приоткрыта всего на 1—2 мм.
Затянуть фиксирующий винт.

Внимание! Необходимо проследить, чтобы свободный ход цепочки не превышал 1 мм.

Далее, следует проверить работу терморегулятора на всех режимах, вплоть до максимального. При этом нужно учитывать, что между моментом закрывания заслонки и падением температуры теплоносителя проходит какое-то время и не спешить перенастраивать прибор. Твердотопливным теплогенераторам свойственно запаздывание, ведь дрова или уголь в топливнике не могут погаснуть в один момент.

Краткие выводы

О необходимости регуляторов тяги для твердотопливных котлов можно сделать вывод: лучше такая примитивная автоматика, чем ее полное отсутствие. Да, механические регуляторы не могут похвастать высокой точностью, но они избавят вас от ручного управления «на глазок» и позволят экономить дрова с углем. Устройства имеют неоспоримое преимущество перед контроллерами и вентиляторами – энергонезависимость.

Как выбрать регулятор тяги для твердотопливного котла

Сейчас мы с вами разберемся в принципе работы регулятора тяги твердотопливного котла, а так же дадим несколько советов по выбору подходящего вам регулятора.

p, blockquote 1,0,0,0,0 –>

Устройство и принцип работы
Как выбрать и обзор производителей

С каждым годом появляется всё больше различных устройств для поддержания тепла в жилых помещениях. Люди хотят получать комфорт, при этом уделять котельному оборудованию меньше внимания. Поэтому на помощь приходят разнообразные средства автоматизации . Но большинство из них зависят от электросети, что не всегда приносит удобство. С отключением электроэнергии в помещении исчезает и тепло, потому что автоматически отключается и котёл отопления.

p, blockquote 2,0,0,0,0 –>

Далее и пойдёт речь об одном из способов решения этой проблемы – простых средствах автоматизации. Им не требуется электричество. Взять, к примеру, автоматический регулятор тяги для котлов на твёрдом топливе с механическим приводом.

p, blockquote 3,0,0,0,0 –>

Регулятор тяги для твердотопливных котлов

Устройство и принцип работы

Как устроен регулятор тяги

Устройство регулятора тяги не сложное:

p, blockquote 4,0,0,0,0 –>

Рукоять установки желаемой температуры.
Шток .
Исполнительный механизм.
Направляющая.
Корпус прибора.
Гильза погружная.
Термочувствительный элемент.
Пружина.
Рычаг цепного привода.
Цепь.
Винт крепления рукояти.
Винт крепления рычага.

Необходимо сразу продумать условия, в которых горение будет протекать по заданной схеме и будет отдавать необходимое количество тепла.

p, blockquote 5,0,0,0,0 –>

Принцип работы регулятора тяги заключается в непосредственном контроле за подачей нужного количества чистого воздуха в камеру сгорания. Ведь чтобы огонь не погас, требуется постоянное наличие кислорода в нужном объёме. В положенный срок проконтролировать поступление газа к горелке можно именно с помощью регулятора.

p, blockquote 6,0,1,0,0 –>

Важно и то, чтобы заправленное топливо воспламенялось регулярно, без потухания и по заданному режиму.

p, blockquote 7,0,0,0,0 –>

Механический регулятор тяги для твердотопливных котлов имеет следующий принцип работы. Он основан на регулировке потока воздуха, который поступает в топливник из-за воздействия тяги дымохода.

p, blockquote 8,0,0,0,0 –>

Твёрдое топливо горит и нагревает теплоноситель . Жидкость в элементе расширяется и, преодолевая упругость пружины, влияет на механизм исполнения и рычаг. Затем рычаг делает цепочку слабее, а заслонка закрывается и тем самым уменьшает проходное сечение , замедляя процесс горения за счёт малого поступления воздуха.

p, blockquote 9,0,0,0,0 –>

Как работает регулятор тяги

После этого вода постепенно остывает, жидкость сжимается. Возвратная пружина с помощью цепочки влияет на рычаг и тот опять открывает заслонку. А далее по кругу, пока дрова не сгорят дотла.

p, blockquote 10,0,0,0,0 –>

Электронный регулятор тяги имеет некоторые отличия от механического терморегулятора для твёрдотопливного котла, хотя работает по такому же принципу. Здесь автоматика присоединяется к выносным терморегуляторам, которые находятся в комнатах отопления, а заслонка открывается с помощью электропривода.

p, blockquote 11,0,0,0,0 –>

Автоматическая конструкция для лучшей тяги параллельно присоединяется к приборам, и при снижении температуры воздуха открывается заслонка зольника , начинает работать вентилятор, с помощью которого происходит быстрый нагрев носителя тепла.

p, blockquote 12,1,0,0,0 –>

Регулятор для котла выглядит как поплавок, прикреплённый к прочной цепочке из металла. Регулируется устройство очень легко.

p, blockquote 13,0,0,0,0 –>

В противном случае, если повернуть регулятор с начального положения слишком сильно, можно получить неприятный результат. Поэтому все детали должны находиться под тщательным контролем владельца.

p, blockquote 14,0,0,0,0 –>

Регулятор тяги для твердотопливных котлов своими руками можно сделать довольно просто и качественно. Работа займёт пару часов и для неё не понадобятся особые инструменты и материалы: всё можно найти дома. Единственный момент, который может вызвать затруднение, — это аккуратно заточить гильзу, чтобы она села в отверстие и не было вопросов с подачей кислорода. Она не должна быть слишком маленького или большого размера.

p, blockquote 15,0,0,0,0 –>

Регулятор тяги для твёрдотопливного котла сконструирован так, что его механизм «откликается» на самые незначительные изменения в положении, вследствие чего пользоваться им необходимо с особой осторожностью.

p, blockquote 16,0,0,0,0 –>

Для самого регулятора тяги понадобятся корпус регулятора из металла высокой прочности, пластиковая головка приспособления, гильза из термостойкого материала, рычаг и цепочка, которая прикрепляется к нему.

p, blockquote 17,0,0,0,0 –>

p, blockquote 18,0,0,1,0 –>

Как выбрать и обзор производителей

В продаже возможно найти терморегуляторы для котла отопления на любой вкус. Есть модели бюджетные и подороже. А чтобы правильно выбрать его, нужно учесть следующее.

p, blockquote 19,0,0,0,0 –>

Интервал регулировки температуры должен быть 60-90°С.
Указанного в паспорте конструкции усилия, которое развивается приводом, должно быть достаточно на подъём дверки.
Нужно проследить, хватает ли рабочего хода привода для полного открытия и закрытия отворки.
Соединение резьбы на корпусе должно подходить соответствующей части в котле и составлять ¾.

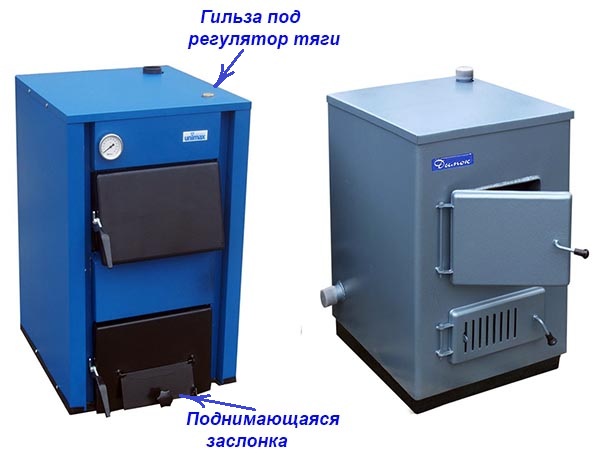

Расположение гильзы регулятора тяги на корпусе котла отопления может быть вверху, сбоку либо спереди. Для вертикального варианта нужно устройство, которое способно функционировать в вертикальном положении, а для остальных – в горизонтальном положении. Конечно, есть и такие регуляторы, которым не важно положение и работают они на две шкалы регулировки.

p, blockquote 20,0,0,0,0 –>

В настоящее время автоматические регуляторы тяги для твердотопливных котлов производят несколько отечественных и зарубежных компаний. В России чаще всего приобретают устройства итальянской компании «Atos» , украинской марки «Air Auto» , американской «Watts» , польской «Tech» .

p, blockquote 21,0,0,0,0 –>

Сразу стоит сказать, что цены на регуляторы тяги для твёрдотопливных котлов различаются. И на это в большинстве влияет местоположение производителя и тип действия (электронные терморегуляторы всегда дороже в несколько раз).

p, blockquote 22,0,0,0,0 –>

К примеру, украинская марка «Air Auto» по стоимости в среднем 7 000 рублей, а аналогичная польская «Tech» — 10 000 рублей.

p, blockquote 23,0,0,0,0 –>

Предлагаем рассмотреть некоторые марки популярных производителей регуляторов в таблице.

p, blockquote 24,0,0,0,0 –>

Производитель	Страна	Характеристика
Atos	Италия	Специализируется на производстве исключительно автоматических систем. Предполагает ручную загрузку топлива либо автоматическую. Электрогидравлика подразумевает установку системы от 15 кВт.
Air Auto	Украина	Предполагает ручную загрузку топлива. Продукция обеспечивается блоком управления с несколькими рабочими режимами. Комплект включает циркуляционное оборудование, дымососы, вентиляторы. Особенность марки в возможности плавного регулирования оборотов вентилятора. Во время функционирования используется интегрально-дифференциальный алгоритм, который увеличивает продолжительность горения топлива на 20%.
Watts RT	Америка	Большой выбор рабочих температур, от 30 до 100°С. Марка имеет типовое резьбовое соединение, а также прекрасно подходит для установки в котлы современного типа.
Tech	Польша	Преимущественно выпускает автоматику , которая управляется микропроцессором. Марка в простом исполнении, с базовым набором нужных для работы котла функций. Модули подразумевают четыре рабочих режима, встроенную защиту от перегрева теплоносителя .
ICMA	Италия	Характеризуется эта модель натяжением цепочки с нагрузкой до 850 гр., широким диапазоном настроек мощности (от 30 до 100°С) и возможностью как горизонтальной установки, так и вертикальной.
EuroSter	Польша	Предлагает электронные автоматические терморегуляторы, которые подключаются к комнатным термостатам и обеспечивают автоматически процесс горения. Точно следит за температурой в помещении и отлично подходит для управления системой полов с подогревом. При желании температура нагрева может составлять 30-90°С. Максимальная нагрузка на цепь — 800 гр.
ESBE	Швеция	Регуляторы температуры для котла отопления марка выпускает механические и электронные. Последние предназначены для котлов с автоматической подачей топлива. Терморегулятор подключается к циркуляционному оборудованию и нагнетательным вентиляторам.
Regulus RT3	Словакия	Регулятор тяги «regulus» подразумевает диапазон регулировки 30 – 90°C. 120°C – это самая высокая температура нагревания воды, 60°C – среды. Рабочее положение горизонтальное и вертикальное. Его усовершенствованная модель — регулятор тяги regulus rt4. Отличается она меньшими габаритами, и, в отличие от rt3, имеет нагрузку на цепочку не 800 грамм, а до 1 кг.
Лемакс	Италия	Имеет регулирующую рукоятку из термоутверждающейся смолы – и это основная особенность производителя. В наличии есть термочувствительный элемент, поэтому за безопасность можно не бояться. Марка может похвастаться точностью настроек и надёжностью. Производимое регулирующее оборудование стандартных размеров, поэтому подходит многим котлам на твёрдом топливе.
Honeywell FR 124	Германия	Совместим с большинством твердотопливных котлов (BURNiT, Wirbel, Viadrus Buderus, КЧМ, ZOTA, ДОН и др.) Максимальная температура рабочей среды 115 °С. Диапазон настройки регулятора тяги 30-90 °С. Термочувствительный элемент заполнен воском. Имеет две шкалы, предполагает и горизонтальную, и вертикальную установку.

p, blockquote 25,0,0,0,1 –>

Таким образом, регулятор тяги позволяет повысить удобство эксплуатации твердотопливного котла.

Настройка регулятора тяги для твердотопливных котлов

В недалеком прошлом скорость сжигания топлива, в твердотопливных отопительных агрегатах, можно было осуществлять только вручную. Для этой цели существовала дверца поддувала, открытием или закрытием которой, увеличивался или уменьшался приток воздуха к топке.

Сегодня для этой цели успешно применяется автоматическое устройство, получившее название регулятор тяги для твердотопливного котла. Чтобы установить необходимый температурный режим. При его использовании, достаточно определить требуемую температуру теплоносителя. Представленные характеристики помогут продемонстрировать возможности полезного изобретения для дома.

1 Зачем нужны регуляторы тяги
2 Принцип работы
3 Виды регуляторов, и какие лучше
4 Как поставить и настроить регулятор

Зачем нужны регуляторы тяги

Прежде всего, водогрейный котел, работающий на твердом топливе, отличается от обычных печей наличием водяной рубашки. По этой причине температура нагрева его контура имеет свой предел, ограниченный возможностью закипания теплоносителя.

Если до этого дойдет, то в систему пойдет пар, который быстро повысит давление и станет причиной аварийной ситуации. Другими словами неконтролируемый котел с ручным управлением представляет собой аварийно опасную единицу.

Установленный на котле регулятор тяги осуществляет контроль над процессом сжигания топлива в автоматическом режиме, позволяя избегать критических значений температуры. Он предназначен для контроля нагрева теплоносителя и способен уменьшить приток воздуха к топке при необходимости снизить интенсивность горения.

Кроме обеспечения безопасности устройство предназначено для выполнения следующих функций:

Регулирует заданную температуру теплоносителя, нагревание которого не всегда необходимо удерживать на отметке 90 градусов.
Прикрывая задвижку, ограничивающую приток воздуха, повышается период сжигания топлива от одной закладки, что значительно повышает КПД агрегата.

Для обеспечения безопасности контура отопления служит предохранительный клапан, способный выпустить избыточное давление. Однако это устройство не способно контролировать температуру нагрева теплоносителя, которая, достигнув критической отметки, может привести к серьезным последствиям, в результате чего придется проводить ремонт.

Принцип работы

Основную роль в конструкции регулятора тяги исполняет термостатический элемент, размещенный внутри корпуса цилиндрической формы. Он имеет механическую связь с рычагом, который, в свою очередь, прикреплен цепочкой к заслонке отдушины.

Термостатический элемент представлен в виде герметичной колбы, которая заполнена термочувствительной жидкостью, обладающей способностью расширяться под воздействием температуры.

Сам элемент расположен в нижней части корпуса, которая попадает при установке внутрь рубашки и имеет прямой контакт с нагреваемым теплоносителем. Контроль сгорания топлива, в этом случае, осуществляется путем регулировки положения задвижки поддувала.

В процессе сжигания топлива происходит нагрев теплоносителя, который воздействует на термостатический элемент. Тот, в свою очередь, преодолевает сопротивление возвратной пружины и приводит в действие исполнительный механизм.
Опускаясь, рычаг послабляет цепочку, открепленная заслонка опускается, уменьшая сечение отверстия подачи воздуха. При сокращении притока воздуха к топке процесс сжигания замедляется.
Когда происходит понижение температуры теплоносителя, то все действия происходят в обратном порядке. В результате заслонка поднимается, возобновляя приток воздуха к топке.
Цикличность регулировки притока воздуха к топке происходит непрерывно до момента полного сгорания топлива. В этом случае термостатический элемент полностью освобождает возвратную пружину, которая открывает задвижку на подаче воздуха максимально.

В торце терморегулятора предусмотрена рукоятка настройки, которая способна ограничивать амплитуду движения рычага, регулируя перемещения заслонки. Это позволяет осуществлять контроль температуры теплоносителя. Принцип работы газового котла не позволяет применять данные приспособления.

Виды регуляторов, и какие лучше

На современном рынке представлены образцы, способные осуществлять, как автоматическую, так и механическую регулировку тяги для котлов, работающих на твердом топливе. Автоматический регулятор может предоставить более широкий диапазон регулировок, однако он имеет более высокую стоимость. Кроме этого, прибор нуждается в бесперебойном подключении к электросети, а также такой регулятор тяги для твердотопливных котлов сложно установить своими руками.

По этой причине для твердотопливных котлов чаще выбирают механические регуляторы тяги, способные обеспечивать контроль независимо то источников энергии. Наибольшей популярностью пользуются секционные установки, выполненные из чугуна. Предусмотренный конструкцией регулятор позволяет применять устройство для контроля температуры в выбранном диапазоне, что позволяет использовать котел длительного горения в экономичном режиме без непосредственного участия. Лучше всего если диапазон регулируемой температуры имеет границы от 60 до 90 градусов.

Среди импортных производителей наибольшую популярность получила чешская фирма «Лемакс», выпускающая регуляторы тяги для твердотопливных котлов серии «Regulus», которые подходят для комплектации не только фирменных товаров, но и других агрегатов.

Как поставить и настроить регулятор

Для установки терморегулятора тяги необходимо освободить рубашку котла от теплоносителя, для этой цели, как правило, в обвязке агрегата предусматривают специальные краны, отсекающие контур с тэном. В противном случае придется спускать весь объем системы.

Следующим делом из гильзы на котле извлекается заглушка, а на ее место устанавливают подготовленный прибор. После этого система снова заполняется водой. Для настройки регулятора тяги необходимо запустить котел на тепло, и выполнить ряд последовательных действий.

Открыть заслонку для полной подачи воздуха к топке. При этом цепочку пока подсоединять не следует.
На рукоятке, осуществляющей регулировку, необходимо ослабить фиксирующий винт.
Выбрать положение соответствующее требуемой температуре, к примеру, 70о.
Отмечая нагревание при помощи термометра, подсоединить цепочку к заслонке при достижении теплоносителем температуры в 70о. Заслонка, в этом положении, должна оставлять открытым отверстие всего на 2 мм.
В завершении фиксирующий винт снова затягивают.

После того как конструкция собрана, регулятор тяги проверяют в разных режимах работы от максимального до минимального. Следует выдерживать паузы на разницу между достижением заданной температуры и моментом срабатывания рычага, ведь дрова не газ и затухают плавно. По этой причине не стоит спешить снова настроить прибор, не выдержав паузу. После прохождения всех проверок монтаж регулятора тяги считают выполненным.

Регулятор тяги для твердотопливных котлов

В нынешнее время высоких технологий появилось очень много разнообразных средств автоматизации, благодаря которым можно эксплуатировать котельное оборудование, уделяя ему минимум внимания. Однако, большинство из них питаются электроэнергией, а это не всегда удобно.

Ситуация, когда вместе с отключением электричества в доме пропадает и тепло, — не редкость. Причина этому — отключение отопительной установки автоматикой. Но существуют и простые средства автоматизации, которым не требуется электроэнергия, например, автоматический регулятор тяги для твердотопливных котлов с механическим приводом.

Устройство и принцип действия

Конструкция изделия довольно проста, в этом можно убедиться на примере термостатического регулятора RT 10, изображенного на рисунке.

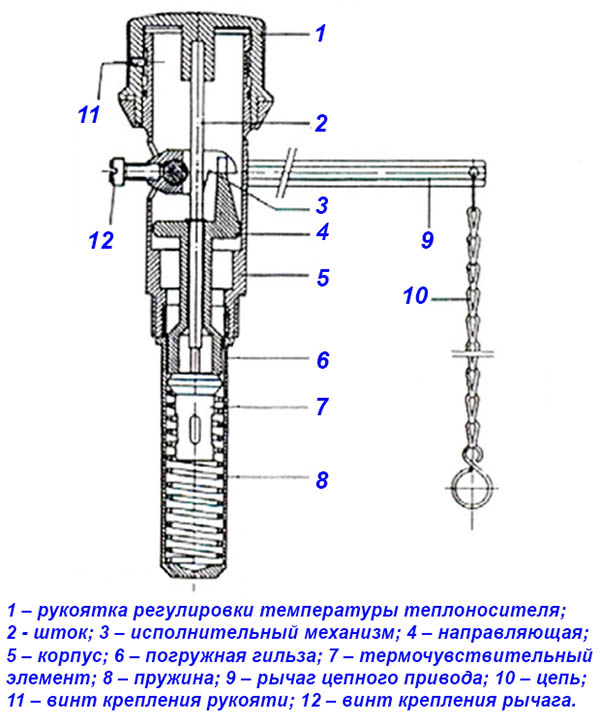

1 – рукоять установки желаемой температуры; 2 – шток; 3 – исполнительный механизм; 4 – направляющая; 5 – корпус прибора; 6 – гильза погружная; 7 – термочувствительный элемент; 8 – пружина; 9 – рычаг цепного привода; 10 – цепь; 11 – винт крепления рукояти; 12 – винт крепления рычага.

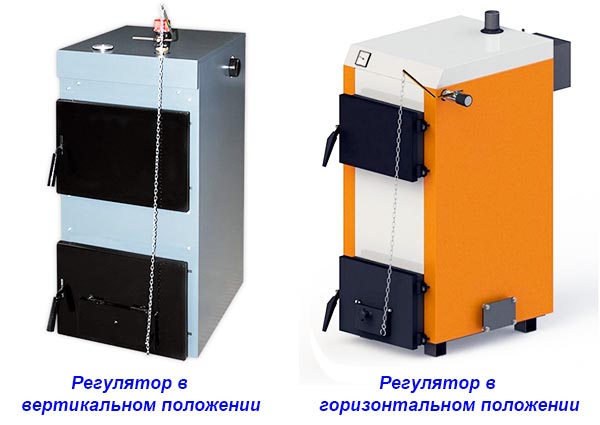

В зависимости от того, какая конструкция твердотопливного котла, регулятор устанавливается сверху, на фронтальной или боковой панели в специальное посадочное место водяной рубашки, чтобы погружная гильза изделия контактировала с теплоносителем. Находящийся в ней термочувствительный элемент заполнен жидкостью или газом, расширяющимися при нагревании.

Когда температура теплоносителя начинает расти, термоэлемент через шток воздействует на исполнительный механизм, который опускает рычаг цепного привода. Цепь, закрепленная одним концом на рычаге, а другим – на воздушной откидной заслонке зольной камеры, начинает прикрывать эту заслонку. Таким способом подача воздуха через зольник в топку ограничивается, а интенсивность горения уменьшается. Как только температура воды в рубашке котла упадет, термоэлемент посредством исполнительного механизма, рычага и цепного привода снова откроет дверцу и подача воздуха возобновится.

Технические параметры

Выбирая терморегулятор для котла, нужно знать несколько технических параметров, которыми характеризуются эти средства автоматизации:

Диапазон температур воды, в которых может работать термоэлемент.
Рабочий ход рычага цепного привода в мм, его надо сопоставить с перемещением дверцы зольника от полного закрытия до максимального открытия. Рабочего хода привода регулятора должно хватать для полного распахивания заслонки, иначе котел может не набирать свою тепловую мощность.
Максимальный вес дверцы, с которым сможет работать регулятор. Если воздушная заслонка вашего теплогенератора весит больше, чем может тянуть цепной привод, то такое изделие вам не подойдет, следует искать модель с большим усилием на подъем. Также стоит проверить, входит ли в подъемное усилие вес самого привода или его надо посчитать отдельно.
Максимальная температура теплоносителя.
Диаметр (в дюймах) резьбового присоединения посадочного места.

Представленный в качестве примера регулятор тяги для котла RT 10 сконструирован таким образом, чтобы замену или ремонт исполнительного механизма можно было производить без опорожнения водяной рубашки отопительной установки. Это реализовано за счет съемной погружной гильзы. В изделиях других производителей такой опции может и не быть, тогда для замены придется сливать воду из всей системы отопления и котельного бака.

Инструкция по настройке

Термостатические регуляторы тяги имеют 2 вида разметки для работы в различных положениях. На приборе RT 10 шкала красного цвета предназначена для работы в горизонтальном положении, желтая разметка – для вертикального. Настройка изделия выполняется в таком порядке:

Перед началом настройки нижний конец цепи надо отсоединить от воздушной заслонки, чтоб она свободно свисала вниз, а винт – фиксатор рукояти — ослабить.
Выбрав цвет шкалы в соответствии с ориентацией термостата в пространстве, выставить по ней значение желаемой температуры.
Разжечь теплогенератор и прогревать его, контролируя температуру теплоносителя по котельному термометру.
Когда температура воды в рубашке достигнет значения, на которое выставлен регулятор тяги, надеть конец цепи на дверцу зольника. Следует убедиться, что цепь натянута, свободный ход не должен превышать 1 мм. После этого можно рукоятку зафиксировать с помощью винта.

После настройки нелишним будет проверить работу термостатического регулятора, изменяя температуру рукоятью и сравнивая ее с показаниями термометра. При этом надо учитывать, что в твердотопливных котлах присутствует явление инерционности. Это значит, что после прикрывания дверцы зольника рост температуры теплоносителя остановится не сразу, поскольку дрова или уголь в топке не могут потухнуть в один момент. Надо выждать какое-то время, в течение которого показания термометра стабилизируются.

Заключение

Регулятор тяги для твердотопливного котла– это простейшее средство автоматизации, полностью энергонезависимое. Это его главное достоинство наряду с невысокой стоимостью. Недостаток же заключается в невысокой точности регулировки температуры воды в рубашке отопителя, что на бытовом уровне не играет большой роли, поскольку регулировка системы по температуре теплоносителя является косвенной. Прямое регулирование – это работа по температуре воздуха, что реализовывается более сложными средствами автоматизации.

Регулятор тяги для твердотопливного котла — принцип работы, монтаж и настройка, обзор производителей

При горении твердого топлива и нагреве теплоносителя жидкость внутри элемента расширяется и воздействует на исполнительный механизм и рычаг, преодолевая силу упругости пружины.
Рычаг ослабляет цепочку, заслонка начинает закрываться и уменьшать проходное сечение. В топку поступает меньше воздуха, процесс горения замедляется.
Температура воды в котловом баке снижается, жидкость сжимается и возвратная пружина заставляет рычаг снова открыть заслонку посредством цепочки.
Цикл повторяется, пока дрова в топливнике не прогорят полностью, тогда пружина открывает дверцу максимально широко.

Не дает превысить установленную пользователем температуру теплоносителя. Не всегда его нужно греть до максимальных 90 °С, весной или осенью для обогрева вполне хватит и 60 °С.
Прикрывая заслонку и подачу воздуха, регулятор тяги увеличивает длительность горения котла с одной закладки. Но надо признать, что условия сжигания топлива при этом ухудшаются, а КПД отопителя резко снижается.

Интервал регулировки температуры должен быть 60-90°С.
Указанного в паспорте конструкции усилия, которое развивается приводом, должно быть достаточно на подъём дверки.
Нужно проследить, хватает ли рабочего хода привода для полного открытия и закрытия отворки.
Соединение резьбы на корпусе должно подходить соответствующей части в котле и составлять ¾.

Atos (Италия) – Специализируется на производстве исключительно автоматических систем. Предполагает ручную загрузку топлива либо автоматическую. Электрогидравлика подразумевает установку системы от 15 кВт.
Air Auto (Украина) – Предполагает ручную загрузку топлива. Продукция обеспечивается блоком управления с несколькими рабочими режимами. Комплект включает циркуляционное оборудование, дымососы, вентиляторы. Особенность марки в возможности плавного регулирования оборотов вентилятора. Во время функционирования используется интегрально-дифференциальный алгоритм, который увеличивает продолжительность горения топлива на 20%.
Watts RT (Америка) – Большой выбор рабочих температур, от 30 до 100°С. Марка имеет типовое резьбовое соединение, а также прекрасно подходит для установки в котлы современного типа.
Tech (Польша) – Преимущественно выпускает автоматику, которая управляется микропроцессором. Марка в простом исполнении, с базовым набором нужных для работы котла функций. Модули подразумевают четыре рабочих режима, встроенную защиту от перегрева теплоносителя.
ICMA (Италия) – Характеризуется эта модель натяжением цепочки с нагрузкой до 850 гр., широким диапазоном настроек мощности (от 30 до 100°С) и возможностью как горизонтальной установки, так и вертикальной.
EuroSter (Польша) – Предлагает электронные автоматические терморегуляторы, которые подключаются к комнатным термостатам и обеспечивают автоматически процесс горения. Точно следит за температурой в помещении и отлично подходит для управления системой полов с подогревом. При желании температура нагрева может составлять 30-90°С. Максимальная нагрузка на цепь — 800 гр.
ESBE (Швеция) – Регуляторы температуры для котла отопления марка выпускает механические и электронные. Последние предназначены для котлов с автоматической подачей топлива. Терморегулятор подключается к циркуляционному оборудованию и нагнетательным вентиляторам.
Regulus RT3 (Словакия) – Регулятор тяги «regulus» подразумевает диапазон регулировки 30 – 90°C. 120°C – это самая высокая температура нагревания воды, 60°C – среды. Рабочее положение горизонтальное и вертикальное. Его усовершенствованная модель — регулятор тяги regulus rt4. Отличается она меньшими габаритами, и, в отличие от rt3, имеет нагрузку на цепочку не 800 грамм, а до 1 кг.
Лемакс (Италия) – Имеет регулирующую рукоятку из термоутверждающейся смолы – и это основная особенность производителя. В наличии есть термочувствительный элемент, поэтому за безопасность можно не бояться. Марка может похвастаться точностью настроек и надёжностью. Производимое регулирующее оборудование стандартных размеров, поэтому подходит многим котлам на твёрдом топливе.
Honeywell FR 124 (Германия) – Совместим с большинством твердотопливных котлов (BURNiT, Wirbel, Viadrus Buderus, КЧМ, ZOTA, ДОН и др.) Максимальная температура рабочей среды 115 °С. Диапазон настройки регулятора тяги 30-90 °С. Термочувствительный элемент заполнен воском. Имеет две шкалы, предполагает и горизонтальную, и вертикальную установку.

Не присоединяя цепочку к дверце, открыть ее для доступа воздуха.
На регулировочной рукоятке ослабить винт – фиксатор.
Выставить рукоятку в положение, соответствующее требуемой температуре, например, 70 °С.
Следя за котловым термометром, присоединить цепной привод к заслонке в тот момент, когда он покажет 70 °С. При этом заслонка должна быть приоткрыта всего на 1—2 мм.
Затянуть фиксирующий винт.

Обратите внимание! Необходимо проследить, чтобы свободный ход цепочки не превышал 1 мм

Регулятор тяги для твердотопливных котлов

Интенсивность работы твердотопливных котлов долгие годы изменялась вручную путем открытия и закрытия зольной дверцы. Сейчас эту задачу выполняет регулятор тяги — компактное устройство, автоматически поддерживающее определенную температуру. Эксперты компании «Теплодар» предлагают подробнее ознакомиться с этим очень нужным и важным приспособлением.

Конструкция и принцип действия

Схема устройства достаточно проста. Основные конструктивные элементы — это:

рукоять регулировки температуры;
шток и направляющая;
исполнительный механизм;
погружная гильза;
термочувствительный элемент;
пружина;
приводной рычаг;
крепежные винты рукоятки и рычага;
цепочка.

Главный компонент — датчик, реагирующий на колебания температуры. Он взаимодействует с пружиной, которая при нагреве или охлаждении активирует рабочую часть (гильзу и шток).

Та, в свою очередь, посредством механического привода связана с заслонкой топливного отсека. Регулятор тяги для твердотопливных котлов при определенных условиях открывает и закрывает дверцу, поддерживая заданную температуру.

Принцип работы устройства банален, но все же эффективен. Когда заслонка приоткрывается, в топку попадает больше воздуха. За счет этого горение топлива происходит более интенсивно, выделяется больше тепла, эффективнее прогревается помещение. Когда заслонка закрывается, топливо слабее снабжается кислородом и едва тлеет.

Если коротко описать работу регулятора тяги, опираясь на конструктивные особенности, получится следующая схема:

при уменьшении тепловой нагрузки термостатический датчик реагирует на колебания;
датчик усиливает натяжение пружины;
пружина поднимает рычаг;
заслонка открывается;
горение усиливается.

Чтобы снизить интенсивность процесса, действия выполняют в обратном порядке.

На корпусе регулятора имеется рукоятка с температурной шкалой. Таким образом выставляется требуемое минимальное значение. Температура по необходимости будет повышаться, но никогда не упадет ниже установленного уровня.

На корпусе регулятора имеется рукоятка с температурной шкалой, так выставляется требуемое минимальное значение.

Функции тягового регулятора

Основная задача станет понятна, если взглянуть на название устройства. Если не регулировать температуру теплоносителя (водяной рубашки), он попросту закипит. Без автоматического регулятора придется либо постоянно доливать жидкость, либо вручную контролировать поток поступающего в топку воздуха.

Тяговый регулятор в значительной степени облегчает жизнь собственников частного дома. Кроме контролирующей, он выполняет еще две полезные функции:

установка и поддержание максимально допустимой температуры воды без ее закипания (до 90° С; особенно это актуально осенью или ранней весной);
экономия топлива (при закрытии заслонки снижается интенсивность (скорость) горения дров (правда, за счет снижения КПД котла)).

Установка регулятора тяги на твердотопливный котел предполагает определенные затраты. В целях экономии некоторые используют в аналогичных целях предохранительный клапан. Почему-то его считают аналогом регулятора.

Решение не самое рациональное, поскольку уже через 3-4 срабатывания (отключение котла при риске перегрева и повторная активация при чрезмерном охлаждении) аксессуар начинает протекать.

Достоинства устройства

Главные преимущества регулятора тяги — это:

приемлемая цена (впрочем, зависящая от компании-производителя);
автономность работы;
доступность топлива;
простота освоения инструкции новым пользователем;
долговечность;
высокое качество работы.

Часть фирм выпускает регуляторы, подходящие только к их котлам. Пример — компания «Теплодар» и ее основная линейка «Куппер». Аксессуар в комплект не входит, его необходимо покупать отдельно.

Если вы приняли решение купить регулятор тяги для котла, необходимо правильно его выбрать, установить и настроить. Об этом — в последующих разделах статьи.

Конструктивно регулятор состоит из термостата, рычага, цепочки и корпуса.

Особенности выбора

Поскольку в заводскую комплектацию котла регулятор не входит, при выборе отопительного устройства нужно обращать внимание на наличие гильзы для аксессуара поверх корпуса. Последняя монтируется внутрь водяной рубашки и может находиться в трех положениях — сбоку, спереди, сверху.

Второе требование к котлу — возможность открытия дверцы зольника вверх. Без такой возможности регулятор не настроить.

Кроме того рекомендуется учитывать следующие параметры:

мощности устройства должно быть достаточно для беспрепятственного поднятия дверцы зольника;
желаемый диапазон поддерживаемых температур (обычно это 60-90° С);
наружная резьба регулятора походит к внутренней резьбе гильзы;
угол поворота рычага позволяет полностью открывать и закрывать дверцу.

Конструкция котлов обычно такова, что действие регулятора ограничено в пространстве, и на это нужно обращать внимание при выборе места установки отопительной системы. Однако встречаются отопительные устройства, у которых тот работает в любом положении.

Правила монтажа

Стандартная резьба гильзы и регулятора обычно составляет 3/4 дюйма. Аксессуар вкручивается не сразу — сначала на резьбу наносят средства для герметизации. Часто используется лента ФУМ (фторопластовый уплотнительный материал для герметизации трубопроводов). Также для установки понадобятся регулируемый гаечный ключ и обычная крестовая отвертка.

Перед началом работ из водяного контура сливается жидкость (теплоноситель). Затем перекрываются отсечные краны, удаляется заглушка из гильзы котла. На наружную резьбу тягового регулятора наносится ФУМ -лента.

Устройство закручивается по часовой стрелке достаточно плотно, но без чрезмерных усилий. На этом монтаж регулятора закончен. Осталось подготовить его к работе и правильно запустить.

Настройка и калибровка

Вмонтированное в корпус устройство требуется настроить. Выполняется это следующим образом:

почти полностью открывается дверца зольника;
винт-фиксатор на рукоятке регулятора ослабляется;
устанавливается требуемый температурный режим на рукоятке (для начала подойдет 60°);
цепочка присоединяется к рычагу;
котел нагревается до установленной температуры (на момент ее достижения укажет котельный термометр);
дверца прикрывается, необходимо оставить щель в 2 мм;
конец цепочки крепится на ручку дверцы так, чтобы свободный ход был около 1 мм;
затягивается фиксирующий винт на рукоятке регулятора.

Убедиться, что настройка регулятора тяги прошла корректно, можно путем смены температурных режимов. Для этого термостат переводится на 80°. Если ранее описанные действия выполнены верно, заслонка откроется, внутрь поступит воздух, и горение усилится. Дойдя до заданной температуры, регулятор вновь прикроет дверцу, оставив щель 2-3 мм.

Желательно выполнять настройку и калибровку тягового регулятора почаще. Все приборы имеют погрешность — у данного она составляет 5 %. Это некритичное отклонение, однако все же стоит время от времени проверять корректность работы устройства.

Полезные советы

Основная рекомендация производителей состоит в том, что регулятор тяги перед активной эксплуатацией нужно проверить на всех возможных температурных режимах.

Не переживайте, если в первый раз что-то пойдет не так. После закрытия или открытия заслонки пройдет несколько минут до остывания / подогрева теплоносителя.

Посмотрите видео-ролики о линейке «Куппер» на сайте нашей компании, а также бесплатный курс по монтажу и настройке регулятора. Специалисты «Теплодара» всегда рады ответить на любые интересующие вас вопросы.

Инструкция по регулировке доводчика двери

Виды механизмов и их устройство
- Структура приспособления
- Принцип действия доводчика
В каких случаях необходима процедура?
Инструкция по настройке дверного доводчика своими руками
- Как отрегулировать по силе закрывания, чтобы дверь не хлопала?
- Как ослабить открытие?
- Положение открыто
Советы мастеров

Доводчик является устройством возврата двери в исходную позицию в режиме автоматического функционирования. Данное устройство беззвучно и мягко прикрывает отворенную створку. В случае потребности он задерживает дверное полотно в открытом состоянии. Множество дверей оборудуется современным практичным приспособлением. Вместе с тем, как и всякая техника, доводчик нуждается в техническом обслуживании, регулировке и устранении неисправностей.

Виды механизмов и их устройство

Чтобы лучше понять принцип функционирования механизма, нужно проанализировать базовые его разновидности, так будет проще разобраться, как грамотно отладить дверной доводчик.

По большей части практикуются такие два вида данного приспособления:

кулачковый слайдовый – осуществляет мягкое скольжение, практикуется для полотен с малым весом;

зубчатый рычажный – самый распространенный вид механизма, перемещение пружины реализовывается при посредстве шестерен, его можно применять даже для массивных дверных полотен.

По способу монтирования приспособления можно распределить на три основных вида:

Конструкции верхнего расположения (накладные) – это самые незамысловатые в пользовании устройства, их функции можно отрегулировать посредством нескольких винтов либо клапанов, размещенных на панели корпуса. Они монтируются в верхней части створки, что чрезвычайно удобно при установке. Для входных уличных дверей изготавливаются специализированные устройства с масляным наполнением, адаптированные для функционирования в жарком либо холодном климате.

Напольные. Системы, монтируемые на полу, также настраиваются сравнительно просто. Они превосходно показали себя в банковских учреждениях, офисах, торгово-развлекательных комплексах и там, где к внешнему облику дверей высокие запросы. Данные приспособления интегрируются в пол и почти невидимы для посетителей. Применяются механизмы регуляторов скользящего вида, предназначены на двери массой не более 100 килограммов.

Устройства скрытого типа самостоятельно отрегулировать довольно проблематично, поскольку они убраны внутрь полотна двери или в пол, что усложняет к ним доступ. Устройства востребованы там, где необходима основательная косметическая отделка и идеальный главный фасад.

По принципу действия устройства бывают следующими:

гидравлические;
пневматические;
электрические.

Структура приспособления

В структуру данного устройства включены следующие детали и механизмы:

литой корпус из алюминия;
пружина;
поршень;
регулировочные винты (клапана);

шестеренки;
игольчатый подшипник;
резиновые уплотнители;
крепеж.

Принцип действия доводчика

Базовый компонент конструкции – это пружинная система, которая при открывании двери сдавливается и аккумулирует энергию, требуемую для закрывания двери. Процесс сдавливания осуществляется посредством передачи усилия тягового устройства на пружину. Зубчатые шестеренки и рейки двигают поршень, при этом масло по внутренним каналам перетекает в свободную часть корпуса. Во время обратного хода двери пружина распрямляется и обеспечивает мягкое закрытие.

В каких случаях необходима процедура?

Корректировка работы дверного доводчика является довольно простым делом. Настройку можно без проблем выполнить собственными руками. Стоит разобраться, в каких ситуациях может потребоваться регулировка параметров данного механизма. Первое, что необходимо запомнить – длительность бесперебойного функционирования всякого механизма напрямую базируется на качестве его техобслуживания в течение всего периода эксплуатации. Вследствие этого 1–2 раза в год требуется осуществлять обследование доводчика и устранять мелкие неисправности. В особенности это важно в период переходной смены сезонов.

Летом и зимой условия климата колоссально разнятся. Большая часть доводчиков наполняется маслом, а как известно, всякая жидкость меняет свое состояние при изменении температуры окружающей среды. В частности, зимой масло принимает более густое состояние и ход дверного полотна становится более медленным. Летом все получается противоположно, поэтому требуется подготовить доводчик до требуемого уровня. Регулировка приспособления также нужна, если вы заприметили какие-то неисправности или вам просто не нравятся установленные настройки. Если устройство начало тормозить либо закрытие дверного полотна происходит чересчур жестко и быстро, скачками, долгое время не притягивается, все это можно попробовать откорректировать. Несколько сложнее складываются дела, когда приспособление вышло из строя, поскольку простая настройка будет уже неэффективной и понадобится выполнение ремонтных работ.

Инструкция по настройке дверного доводчика своими руками

Для регулировки устройства необязательно приглашать мастера. Достаточно только располагать минимальным набором инструмента и определенные навыки. Вся процедура займет минимальное количество времени и даст возможность достигнуть требуемого результата, придерживаясь ниже перечисляемых шагов.

Прежде чем приступить к самой процедуре, помните о том, что главное – это не переусердствовать с регулировочными клапанами (винтами). Приемлемо произвести только 2 оборота, затем могут появиться сложности. Находящееся в резервуаре под давлением масло может вылиться, и гидравлическая система доводчика в итоге утратит свою работоспособность.
Для регулировки скорости закрывания полотна двери необходимо усвоить только одну тенденцию – закручивая клапан по направлению часовой стрелки, она будет понемногу снижаться. Если же производить действие в обратном направлении, скорость закрытия будет повышаться.

У проблемы, сопряженной с тем, что только один человек сможет успеть пройти, имеется решение. Поскольку имеется третий клапан, регулировка которого может обеспечить двери неподвижное положение на определенное время. Следовательно, даже группе людей удастся свободно зайти в помещение.
Такая проблема, как недостаток усилия для полного закрытия полотна двери устраняется посредством регулировки клапанов, ответственных за скорость закрытия.

Ключевой проблемой при регулировании доводчика может оказаться подбор идеального решения. Основной задачей является закрытие двери до конца, чтобы не оставались щели. Необходимо правильно подобрать идеальное время, которое полотно двери может пребывать в открытом состоянии. Требуется также сделать возможным бесшумное закрывание, неприемлемы жесткие удары о дверной короб. Это может спровоцировать причинение вреда полотну. А худшим вариантом может стать потеря работоспособности механизмами, отвечающими за исправную работу.

Как отрегулировать по силе закрывания, чтобы дверь не хлопала?

Для самостоятельной настройки вам понадобится отвертка с плоским концом либо имбусовый ключ. Дверь открывается до конца, закрепляются специальные клапана, размещенные с торца устройства. Полная фиксация производится при закрытом полотне двери. Изменяя степень затяжения клапанов, можно настроить дверь до предельно комфортного закрывания. Клапан под номером 1 несет ответственность за силу закрытия двери.

Если до конца открытая дверь чересчур стремительно закрывается вначале, клапан необходимо закрутить, а если медленно и необходимо увеличить скорость – напротив, открутить. Клапан под номером 2 несет ответственность за скорость полного закрытия дверного полотна (захлоп). Отдельные модификации обладают третьим клапаном, который настраивает все усилия функционирования доводчика. При грамотной настройке дверное полотно движется мягко, без рывков. Результатом правильного монтажа и грамотной настрой доводчика станет продолжительный срок службы.

Важно! Нельзя выворачивать регулировочные клапана совсем. В противном случае они прекратят осуществлять свое функциональное назначение даже после возвращения их на свое место.

Как ослабить открытие?

Довольно часто доводчику требуется дополнительная настройка. Если туго работает механизм, а в процессе открывания двери требуется прилагать усилия – необходимо отпустить клапана, дверь начнет функционировать мягко. Клапана могут размещаться с торца либо на лицевой стороне, все зависит от модификации устройства. Выяснить местоположение клапанов можно, посмотрев в руководстве, где изготовитель указывает местоположение всех составляющих и элементов механизма довода двери.

Положение открыто

Временами возникает потребность в открытой двери в течение сравнительно продолжительного периода времени. Стоит разобраться, как произвести регулировку приспособления, чтобы двери не закрывались, а пребывали в открытом состоянии. Во многих модификациях доводчиков для этого имеется вспомогательная опция hold open. Чтобы осуществить его настройку на данный режим, нужно распахнуть дверь приблизительно на 90 градусов, а потом затянуть специализированный фиксатор. После подобных немудреных действий появится возможность оставлять дверное полотно открытым при раскрывании его на настроенный градус. В устройстве приведется в действие специальный фиксатор и будет сдерживать дверь в данной позиции, сколько понадобится. При потребности затворить дверь необходимо просто потянуть ее на себя, и она снимется с фиксатора. Если же раскрыть дверь не до предела, она будет двигаться таким же образом, как и всегда, без остановки.

Советы мастеров

Стоит придерживаться следующих рекомендаций, поскольку они помогут в корректировке механизма, а также организовать работу своими силами:

существенные нарушения скорости хода полотна двери, уход от нормальных параметров ликвидируется поворотом одного из настраиваемых винтов в требуемом направлении, которое будет варьироваться от скорости открывания (закрывания) двери;
повысить (понизить) скорость дохлопа можно путем поворота по направлению часовой стрелке или против него второго клапана;
если повернуть в требуемом направлении гайку для регулировки, то можно внести исправления в силу натяжки пружины;
поворот регулируемой гайки подкорректирует клапан, отвечающий за угол раскрытия двери, вследствие этого она станет открываться плавно, легче станет распахиваться.

Можно смело утверждать, что доводчики – это практичные и удобные устройства. Они несложны в монтаже и эксплуатировании. Все модификации оборудованы специализированными клапанами, посредством которых можно настраивать силу и скорость открытия либо закрытия полотна двери. Опции доводчика дают возможность удерживать двери в открытом либо закрытом состоянии. Но помните – покупать данные устройства необходимо у дистрибьюторов, которые имеют право осуществлять продажу в соответствии с общероссийским классификатором видов экономической деятельности.

О том, как регулировать доводчик двери своими руками, смотрите в следующем видео.
