Светодиодная лента 220в — подключение к сети

Схемы подключения светодиодной ленты на 220В

Использование полупроводников для освещения дома или квартиры имеет массу преимуществ, но есть у нее и недостатки. Взять к примеру такое изделие, как светодиодная лента 220В, подключение которой к стандартному сетевому напряжению напрямую невозможно. Сам осветитель собран на плате, рассчитанной на 12В, поэтому необходимо использовать понижающее устройство – трансформатор или блок питания.

Как устроен светодиод?

Прежде чем хвататься за провода и вилки, пытаясь своими руками соорудить схему освещения, включить в нее датчик движения для дома и прочие элементы, нужно понять, что собой представляют ее ключевые элементы. Какой их принцип действия и как правильно подключить светодиодную ленту. Любой светодиод – это полупроводниковый прибор (несмотря на малые размеры), который активно используется в электронике, как один из элементов микросхем различных устройств.

Если через него пропустить электрический ток в прямом направлении (положительный потенциал сохраняется на стороне анода), то будет наблюдаться оптическое излучение. Если напряжение подать из обратной стороны (потенциал на катод), то в связи со свойствами полупроводников сопротивление будет значительно выше тока, то есть можно условно принять его равным нулю. Именно поэтому любая инструкция подключения светодиодной ленты настаивает соблюдать полярность (иначе никакого света не будет).

Выше уже оговаривалось, что светодиоды широко используются в микросхемах. Следовательно, для того, чтобы организовать на их базе осветительный прибор, нужно включить их в состав определенной электрической цепи, например, с датчиком движения. Именно для этого используют ленту. Она только визуально имеет вид белой ламинированной полосы, на которой установлены лампочки (диоды). На самом деле, под защитным поверхностным слоем скрывается полноценная плата, на которой организованы точки подключения диодов, соединенные между собой токопроводящими дорожками.

Особенностью светодиодной ленты является то, что она фактически не имеет привычных проводов для подключения к сети 220 Вольт. Если внимательно присмотреться, то можно обнаружить повторение одинаковых групп элементов с постоянным шагом. В состав каждой группы входит 3 светодиода и резисторы (один или несколько). Между группами можно увидеть линию разделения, обозначенную дополнительно символом ножниц. По обе стороны линии находятся контакты, то есть, отрезав отдельный участок, его можно своими руками подключить к 220В через них. Таким образом происходит коррекция необходимой длины ленты (укорачивание или наращивание). Резать эту плату (стандартная длина составляет 5 м) в любом другом месте кроме обозначенного не допускается, так как произойдет разрыв цепи.

Количество контактов на стандартной 12В ленте может составлять 2 или 4. Первая комбинация характерна для традиционной одноцветной ленты, вторая – для RGB-ленты, которая может менять цвет свечения за счет комбинации красного, зеленого и синего диодов. Для нее выделяется по контакту на каждый цветовой канал и дополнительно на общую цепь питания.

Варианты подключения через трансформатор к 220 В

Главной причиной того, почему нельзя напрямую организовать подключение светодиодной ленты к общей сети 220V является высокий ток, который при этом проходит через них. Как результат, можно получить местный перегрев и выход из строя полупроводниковых элементов.

Классическим способом подсоединения 12-вольтовой ленты к 220В является использование вводного трансформатора или блока питания. Его главная задача – понижение сетевого напряжения 220 В до рабочего 12/24 В. Но прежде чем подключить к нему ленту, нужно подобрать его тип и мощность. Тип блока зависит от условий эксплуатации ленты и может быть простым, либо герметичным (при повышенной влажности в зоне действия). Мощность нужно подбирать учетом удельной (погонной) мощности ленты, которая является одной из ключевых ее характеристик. Если, к примеру, погонный метр ленты потребляет 14 Вт мощности, то отрезок длиной 4 м будет нуждаться в 56 Вт. Кроме это следует учесть запас примерно 25…30%, после которого минимальная требуемая мощность трансформатора составит 70…72,8 Вт. Из каталогов подбирается блок с ближайшим большим значением мощности, учитывая рабочее напряжение светодиодов (12 или 24 Вольт).

Подробнее о расчетах мощности светодиодных лент можно прочитать здесь.

Для дома схема подключения светодиодной ленты выбирается исходя из типа осветителя и его длины. Простая монохромная лента менее 5 метров соединяется с блоком питания, а он – с сетью 220 Вольт. Со стороны осветителя необходимо соблюдать полярность: «+» к «+», а «–» к «–». Для соединения используется двухжильный провод, который в блоке зажимается на клеммах, а к ленте припаивается на соответствующих контактах. На примере с RGB осветителем между блоком и лентой придется своими руками включить 12-вольтовый контроллер, позволяющий настраивать цветовую гамму свечения. Здесь также придется соблюдать полярность, а также соответствие контактов цветовых дорожек.

Схемы, приведенные выше, являются базовыми и применимы для лент стандартных пятиметровых лент (или короче) дома, при включении в цепь датчика движения или без него. При необходимости включить в сеть 220 Вольт более 5 м осветителя переходят к параллельному соединению. Последовательное не используется по причине чрезмерного падения напряжения по длине. Здесь возможны два варианта:

  1. Питание параллельных участков осветителя от одного блока. Разветвление цепи происходит между трансформатором и лентами. Мощность его должна быть выше, с учетом общей длины осветителя,
  2. Питание от двух отдельных блоков 12/24 В. Здесь нужно использовать компактные трансформаторы, объединение/разветвление цепей которых перед блоками со стороны сети 220V.
Читайте также:  Рейтинг лучших моделей электрических грилей для дома, полезные советы при подборе

Для подключения светодиодной ленты RGB придется включить в цепь контроллер, а при двухблочной схеме – дополнительный усилитель, на который подключается параллельная лента.

Вариант подключения напрямую к 220В

Кроме каноничных вариантов включения в сеть 220V существует способ подключения светодиодной ленты без использования блоков питания. Базируется он на принципе перекрестной сборки светодиодных групп, при которой влияние сетевого тока напряжением 220 Вольт не сказывается на работоспособности пары.

Для этого нужно разделить цельную ленту на отдельные минимальные отрезки. Принимая во внимание, что один такой отрезок потребляет 12 Вольт, достигнуть значения 220В можно за счет включения как минимум 20 элементов (12 В х 20 шт = 240 Вольт). Каждый участок соединяется с соседним по принципу обратной полярности: «+» к «–».

Главными недостатками такой схемы являются возможность пробоя контактов, а также видимое мерцание диодов с частотой 50 Гц. Чтобы исключить скачки напряжения, нужно организовать включение в цепь питания диодного моста (выпрямителя) и конденсатора (устраняет мерцание). Сюда же можно включить датчик движения, который питается от стандартного сетевого напряжения.

Использование светодиодов с датчиком движения

Подобный элемент является неотъемлемым в концепции системы умного дома. Датчик движения реагирует чувствует присутствие в помещении человека или другого живого существа. Как только это происходит, контакты замыкаются и включается освещение без необходимости нажимать кнопки выключателя. Аналогично происходит отключение, только в этом случае контакты датчика размыкаются после того, как в зоне его действия не наблюдается движение в течении 10 секунд. Это прекрасный экономичный вариант для тех объектов, где не требуется постоянная подсветка.

Как выбрать и подключить светодиодную ленту

Светодиодную ленту используют повсюду: в торговых центрах и офисах, в квартирах и частных домах. С её помощью можно организовать подсветку всего помещения, выделить функциональные зоны, подчеркнуть декор, а также продлить световой день комнатным растениям и рассаде.

LED-лента — гибкая монтажная лента. С одной стороны на ней расположены светодиоды, с другой — двусторонний скотч или просто гладкая поверхность. Ширина ленты составляет 8-10 мм, толщина вместе со светодиодами — 2-3 мм. В Леруа Мерлен лента продаётся мотками и готовыми комплектами с блоком питания.

Светодиоды находятся на равном расстоянии друг от друга. Они разбиты на группы, каждая из которых состоит из нескольких последовательно включенных LED’ов.

Рулон светодиодной ленты

Виды светодиодной ленты

Цвета светодиодной ленты

По цвету свечения LED-лента может быть белой, одноцветной и многоцветной (RGB и RGBW).

Белые ленты дают холодный, нейтральный или тёплый свет, как и обычные светодиодные лампочки.

Тёплая белая и разноцветная LED-лента в интерьере

Кроме белых, красных, синих, зелёных и жёлтых однотонных лент в нашем отделе Освещение представлены фиолетовые (красно-синего спектра). Их используют для подсветки рассады и комнатных растений.

RGB-ленты светятся всеми цветами радуги, а RGBW ещё и белым. Для работы таких лент необходим контроллер и пульт дистанционного управления. В настенных моделях пульт и контроллер объединены в одно устройство, с помощью которого можно выбирать и переключать оттенки.

Обычная RGB-лента горит одним цветом по всей длине. Разные участки адресной ленты могут светиться десятками и сотнями разных оттенков. К каждому светодиоду в таком устройстве прикреплён свой микроскопический контроллер.

Адресная лента в интерьере

Самые популярные типы светодиодов — SMD 2835 (2,8х3,5 мм), 3528 (3,5х2,8 мм), 5050 (5,0х5,0 мм) и 5630 (5,6х3,0 мм).

Плотность светодиодов — это их количество на один метр. Минимальное число элементов — 30, максимальное — 180.

Световой поток показывает яркость светового излучения. Эта величина в расчёте на один метр ленты указывается в характеристиках на сайте и на упаковке товара. Световой поток зависит от двух параметров: типа и плотности светодиодов.

Напряжение LED-лент стандартизировано. Чаще всего встречаются ленты, рассчитанные на 12 и 220В, реже — на 24В.

Низковольтные варианты безопаснее, их используют внутри помещений. Чтобы подключить ленту на 12/24 В, нужен специальный блок питания, он преобразует 220 В в 12/24 и выпрямляет напряжение (светодиоды работают только с постоянным током).

Степень защиты обозначается буквами IP. Первая цифра после букв I и P показывает, насколько светильник устойчив к воздействию пыли, вторая — влаги. К примеру, модель с IP00 можно использовать только в чистых сухих комнатах. Изделие с маркировкой IP67 защищено и от пыли, и от прямого попадания воды, такая лента подходит для внутренней подсветки аквариумов.

Аквариум, подсвеченный LED-лентой


Варианты использования

LED-ленты можно использовать внутри и снаружи. Выделяют четыре разновидности:

  1. Для общего освещения. Лента с белым свечением с рабочим напряжением 12 или 24 вольт. Яркость — от 700 лм/м.
  2. Для декоративной контурной подсветки. Белые, одно- и многоцветные ленты с рабочим напряжением 12 или 24 вольт. Яркость — до 600 лм/м.
  3. Для подсветки рабочей зоны. Белая и RGB-лента с рабочим напряжением 12 или 24 вольт. Яркость — 360-1300 лм/м.
  4. Для уличной подсветки и подсветки нежилых помещений. Белые и одноцветные ленты с рабочим напряжением 220 вольт. Степень защиты IP44, 65 и 67.

Для уличной подсветки применяют ленту двух видов:

Читайте также:  Реле — что это такое, устройство и принцип работы реле, виды и схема подключения

Для сложной отделки фасадов, монтажа надписей и фигур подходит так называемый «гибкий неон» или флекс-неон. Это светодиодная лента в ПВХ-трубке, она легко гнётся и фиксируется.

Буква из флекс-неона:

В помещениях LED-лента выполняет три главные функции:

Общее освещение

Светодиодная лента — удобный вариант для общего освещения маленьких комнат. В прихожей, ванной, гардеробной можно использовать два источника света: ленту под потолком плюс точечные светильники в функциональных зонах: около зеркала, над шкафами и пр.

В гостиных, спальнях, детских потолочную LED-ленту обычно сочетают с люстрой, спотами или трековыми светильниками. Чтобы сделать комнату более уютной, добавляют второй ряд освещения: подвесы над столом, бра около дивана, торшер рядом с креслом.

С помощью LED-ленты можно подчеркнуть сложные формы потолка. Потолочная лента может быть белой или же выделяться ярким цветом.

Светодиодная лента в сочетании с подвесами:

Подсветка рабочей зоны

С помощью LED-ленты можно подсветить рабочую зону на кухне. Для этого ленту крепят к нижней части шкафов. Советуем дополнительно использовать алюминиевый профиль.

Подсветка рабочей зоны с помощью LED-ленты, смонтированной в профиль

Преимущества алюминиевого профиля:

  • работает как пассивный радиатор — отводит тепло и увеличивает срок службы диодов в несколько раз;
  • делает свет более мягким и рассеянным;
  • защищает ленту от брызг воды, кипящего масла и пр.

Контурная подсветка

LED-лента отлично подходит, чтобы подчеркнуть предметы мебели и декора.

10 идей, что можно подсветить с помощью помощью LED-ленты:

  1. зеркала;
  2. полки и ниши;
  3. изголовье кровати;
  4. пространство за карнизом;
  5. ступени лестницы;
  6. телевизор;
  7. ящики комода, прикроватной тумбочки, кухонного шкафа;
  8. фоторамки и картины;
  9. барную стойку;
  10. журнальный столик.

Зеркало, подсвеченное с помощью светодиодной ленты

Комплектующие и запчасти

Если вы покупаете ленту метражом, к ней будут нужны аксессуары.

  • Для соединения нескольких лент между собой, ленты с блоком питания, выключателем, контроллером или диммером понадобятся коннекторы.
  • Дополнительный провод нужен, к примеру, когда вы монтируете подсветку рабочей зоны, которая разделена вытяжкой на две части.
  • Для лент с пониженным выходным напряжением 12 и 24 В требуется блок питания, он же понижающий преобразователь и выпрямитель тока. Отдельно продаются блоки для сухих и влажных помещений. Мощность блока питания должна быть на 20-30% выше, чем у светодиодной ленты. Если вы подключаете блок питания в розетку, то потребуется вилка.
  • Если вы выбрали белую подсветку и хотите, чтобы можно было менять её яркость, подберите диммер или специальный дополнительный выключатель с диммером.
  • Для цветной RGB ленты будет нужен контроллер. Он позволит переключать цвета и менять яркость. Обычно контроллеры рассчитаны на ленты длиной до 15 метров, если ваша — длиннее, не забудьте про RGB-усилитель.
  • Выключатель. Может быть кнопочным, сенсорным или инфракрасным (реагирует на взмах руки). Есть модели, оборудованные диммером.

Можно купить готовый комплект. В наборе будет лента и источник питания, у цветных лент — ещё и диммер с пультом управления. Обратите внимание: в комплект не входит профиль. Кроме него вам могут понадобиться дополнительные провода, коннекторы, выключатель.

Цветная LED-лента и контроллер

Для подсветки на кухне или в ванной, а также в любом помещении, где требуется рассеянный свет, нужен профиль. Он может быть прямым и угловым, накладным и встраиваемым. К профилю продаются дополнительные заглушки.

Как подключить светодиодную ленту

Резка и соединение ленты

Если вам нужен небольшой кусочек ленты, сделайте разрез по одной из меток, которая обозначена таким символом: ✂.

Так выглядит значок, который указывает на место для разреза

Если длины ленты не хватает, можно соединить два отрезка с помощью пайки или коннектора. Второй способ гораздо проще. Достаточно взять коннектор , вложить в него два конца ленты, соблюдая полярность, затем закрыть коннектор. Для белой и RGB-ленты предусмотрены разные коннекторы. Существуют ограничения: при последовательном соединении можно скреплять не более пяти метров 12-вольтовой и не более десяти метров 24-вольтовой ленты.

Подключение лент 12 и 24В

Если напрямую подключить ленты на 12 и 24 В к обычной сети 220 В, они мгновенно выйдут из строя. Для них нужны специальные блоки питания. Отдельно продаются блоки питания для влажных и для сухих помещений. Не забудьте про запас мощности в 20-30%. К блоку питания можно подключить одну или несколько лент.

  • важно соблюдать полярность;
  • следует использовать блоки питания с подходящим напряжением;
  • во влажных помещениях нужно делать герметичные соединения.

Как подключить одноцветную светодиодную ленту 12В:

Для подключения RGB-лент 12 В понадобится не только блок питания, но и контроллер:

Монтаж выключателя

Если при монтаже электропроводки вы предусмотрели выводы для светодиодной ленты, то сможете подключить её к настенному выключателю. Схема подключения ленты через стационарный выключатель такая же, как для подсоединения любого осветительного прибора.

Если LED-лента будет работать от розетки, стоит подобрать дополнительный выключатель. Он может быть кнопочным, сенсорным или бесконтактным. В зависимости от конструкции, монтируется на входе или на выходе из блока питания.

Подключение ленты 220В

Большинство светодиодных лент 220 В рассчитаны на использование на улице. Такие ленты запаяны в защитный силикон. Из-за силиконового слоя с ними нельзя использовать профиль, иначе конструкция будет перегреваться.

Читайте также:  Отливы на окна: виды и монтаж своими руками

Использование LED-подсветки 220В для дома:

LED-лента на 220В не требует блока питания, нужен только выпрямитель тока (диодный мост), как правило, он идёт в комплекте. Через выпрямитель лента напрямую включается в розетку.

Выпрямитель для светодиодной ленты на 220В:

Ленты 220В можно резать только в отметках, кратных одному метру.

Этапы подключения уличной ленты на 220В:

  1. отрезаем нужную длину;
  2. наносим на срезанный конец герметик, надеваем силиконовую заглушку;
  3. соблюдая полярность, подключаем провод от выпрямителя;
  4. подключаем шнур и включаем его в розетку.

Помните, лента на 220В отличается высоким напряжением, она требует осторожности при монтаже и эксплуатации. Важный момент: можно последовательно подключать не более 50 м LED-ленты на 220В.

Техника безопасности

При монтаже светодиодной ленты нельзя:

Выбирайте LED-ленты и комплектующие к ним в отделе Освещение. Не забудьте про инструменты и материалы для монтажа. Вам может понадобиться нож или ножницы, изолента/термоусадочная трубка.

Подключение светодиодной ленты к сети 220В схема

Устройство подсветки деталей интерьера очень часто выполняется с помощью светодиодных лент. Они отличаются высокой экономичностью, могут быть одноцветными или многоцветными. Каждый тип этих источников освещения имеет свои особенности, в том числе и схема подключения светодиодной ленты к сети 220 В которая используется в жилых помещениях. Основной отличительной чертой таких лент является возможность их разреза только через 1 метр, а в определенных условиях – и через 0,5 метра. При подключении нужно обращать внимание на соблюдение полярности в процессе соединения проводников между собой.

  1. Работа LED лент от сети 220 вольт
  2. Как подключить светодиодную ленту к блоку питания 12 вольт
  3. Как подключить светодиодную ленту к 220 без блока питания
  4. Подключение с контроллером
  5. Как подключить светодиодную ленту через выключатель
  6. Использование совместно с диммером
  7. Подключение нескольких светодиодных лент

Работа LED лент от сети 220 вольт

Большинство изделий данного типа рассчитаны на подключение к сетям постоянного тока с напряжением 12 вольт. Таким образом, питание светодиодных лент осуществляется, преимущественно, с помощью специального блока питания. Однако существуют схемы, позволяющие выполнять подключение данных источников света к сети с напряжением 220 вольт. Для того чтобы эта операция завершилась успехом, необходимо произвести определенную доработку.

С этой целью пятиметровая светодиодная лента 12 вольт, разрезается на 20 равных частей. Разрезы выполняются в специально отмеченных местах, в противном случае, несколько светодиодов выпадут из общей схемы и не будут работать. Для выпрямления напряжения в 220 вольт применяется диодный мост.

Части ленты соединяются между собой таким образом, чтобы плюсовое значение одного отрезка соединялось с минусовым выходом следующего отрезка. Если в процессе эксплуатации светодиоды немного мерцают, в схему обязательно включается конденсатор. Величина тока, протекающего по дорожкам ленты, нужно обязательно контролировать. Если это значение превышает норму, в схему включаются дополнительные резисторы или части изделия.

Как подключить светодиодную ленту к блоку питания 12 вольт

Номинальное напряжение светодиодных лент составляет 12 или 24 вольта. Поэтому их эксплуатация возможна только с применением импульсного блока питания. Он осуществляет понижение напряжения, а на выходе образуется постоянный ток. Подключение светодиодной ленты к блоку питания выполняется через соответствующие полюса, обозначенные маркировкой «плюс» и «минус».

Мощность каждой ленты может быть различной, в зависимости от количества светодиодов. В соответствии с этим параметром выбирается наиболее подходящий блок питания. Если мощность ленты и технические характеристики блока не совпадают, это может привести к тусклому свечению светодиодов или выходу из строя самого прибора в результате перегрузки. Чтобы рассчитать характеристики блока питания, к значению мощности нужно добавить от 20 до 30%, компенсирующих потери, возникающие за счет длины проводников. Таким образом, при мощности ленты 24 ватта, понадобится выпрямитель, мощность которого составляет 32 Вт.

Наиболее простым вариантом является подключение одноцветной светодиодной ленты к выбранному блоку питания. Стандартную пятиметровую полосу нужно просто подключить к соответствующим выходам выпрямителя с обозначенной маркировкой полярности тока. Соединение проводов с контактами ленты осуществляется методом пайки. С этой целью используется паяльник с малой мощностью, чтобы избежать повреждения изделия. В случае необходимости соединительный проводник можно удлинить жилами сечением 1,5 мм2. В большинстве схем красный цвет провода означает плюс, а черный или синий – минус.

Как подключить светодиодную ленту к 220 без блока питания

Светодиодные полосы освещения, изготовленные в заводских условиях, рассчитаны на совместную эксплуатацию с блоком питания. Данное устройство преобразует переменный ток домашней сети в постоянный. При этом, напряжение понижается с 220 до 12 вольт. Однако, в определенных условиях, возможно подключение таких приборов освещения непосредственно в сеть, напряжением 220 вольт.

Для правильного выполнения такого подключения 12-тивольтовую полосу, длиной 5 метров, нужно разрезать на 20 частей. В дальнейшем, переменный ток 220 вольт выпрямляется с помощью диодного моста, включенного в общую схему. Далее все части ленты последовательно соединяются между собой разноименными полюсами. То есть плюс соединяется с минусом и, наоборот. В некоторых случаях может появиться мерцание, частота которого составляет 25 Гц. Оно убирается с помощью конденсатора на 5-10 мф, на 300 В, смонтированного в общую систему.

Читайте также:  Пиролизный котёл своими руками - пошаговая инструкция, чертежи и видео

Подключение с контроллером

Многоцветные светодиодные ленты могут использоваться не только для освещения, но и в качестве дополнительного украшения интерьера помещения. Они разделены на группы и управляются с помощью пульта и специального контроллера. Таким образом, в схему добавляются дополнительные элементы.

Цветовая гамма передается тремя цветами. Это красный (Red), зеленый (Green) и синий (Blue). Поэтому разноцветные светодиодные ленты относятся к типу RGB. В каждой полосе имеются три группы светодиодов, которые светятся этими тремя цветами. У светодиодов одинакового цвета отсутствуют схематические связи между собой. У каждой группы имеется свой собственный выход, поэтому любая лента оборудована четырьмя контактами, три из которых соответствуют группам цветов, а один служит для подачи питания.

При подключении всех трех управляемых контактов к общему сигнальному выходу получится белый цвет. Если включить их по одному, они будут давать только красный, синий или зеленый цвет. Для получения различных оттенков и управления ими, светодиодная лента должна подключаться через контроллер. Контроллер обеспечивает одновременное включение всех трех линий. Однако интенсивность сигнала в каждом канале будет различной.

Как подключить светодиодную ленту через выключатель

Наиболее простой схемой считается подключение от выключателя к блоку питания, а затем к светодиодной ленте. Таким образом, включение и выключение подсветки происходит с помощью обычного выключателя.

Подключение выполняется очень просто. К обычному выключателю, находящемуся в домашней сети 220 вольт, подключается блок питания. При этом фазный провод подключается к входному коричневому проводнику L, а нулевой провод соединяется с проводником N синего цвета. Затем блок питания соединяется со светодиодной лентой. В этом случае необходимо строгое соблюдение полярности, чтобы плюс соединялся с плюсом, а минус – с минусом.

Размещение блока питания рекомендуется выполнять максимально близко к ленте. Длина прокладываемого кабеля не должна превышать 7 метров, в противном случае яркость свечения может значительно уменьшиться. Если все же возникла необходимость в прокладке слишком длинной линии, необходимо использовать проводник с увеличенным сечением жил.

Использование совместно с диммером

После того как осветительные приборы подключены, необходимо отрегулировать яркость их свечения. Простейшими способами являются переменные резисторы в виде потенциометра или реостата. Однако даже при незначительной потере мощности, такие устройства становятся неэффективными. Поэтому в настоящее время регулировка светового потока осуществляется с помощью специальных активных диммерных схем на полупроводниках.

Питания диммеров происходит от сети с напряжением 12 или 24 вольта. Сам прибор включается в схему в промежутке между светодиодной лентой и блоком питания. Выход блока соединяется со входом диммера, а затем выход диммера соединяется с лентой. Во время подключения необходимо строго соблюдать полярность. Мощность регулировочного устройства должна соответствовать определенному количеству ленты. Если же мощности диммера недостаточно, необходимо воспользоваться специальным усилителем.

Подключение нескольких светодиодных лент

Когда выполняется подключение не более двух лент, в этом случае возможно их последовательное соединение, при условии, что вторая полоса имеет незначительную длину. В местах соединения выполняется проверка на возможное падение напряжения.

Чаще всего одноцветные ленты подключаются параллельно. С этой целью используется блок питания повышенной мощности, соответствующей подключаемым приборам освещения. То же самое касается и многоцветных лент. Единственным отличием будет использование в схеме усилителя. Он соединяется с концом первой ленты и началом второй. В некоторых схемах применяется сразу несколько блоков питания.

Различные методы позволяют выполнять не только подключение светодиодной ленты к сети 220 В, схема которой получила наибольшее распространение. Разнообразие коммутирующих и регулировочных устройств позволяют использовать светодиоды в самых различных помещениях, практически с любыми интерьерами.

Схема подключения светодиодной ленты

Устройство светодиодной ленты

Как рассчитать блок питания для светодиодной ленты

Подсветка кухни светодиодной лентой

Как сделать светильник из светодиодной ленты своими руками

Как подключить котёл отопления в частном доме

Для любого владельца частного дома важен вопрос системы отопления. Выбор котла зависит от того, какой вид топлива доступен в районе проживания. Обычно используют природный газ, электричество, уголь, мазут и дизель или топятся на дровах.

  1. Особенности установки котла отопления в частном доме
  2. Какие трубы нужны для подключения котла
  3. Схемы подключения котла в частном доме своими руками
  4. Для чего нужен теплоаккумулятор
  5. Выбор элементов обвязки
  6. Одно- и двухтрубные системы отопления
  7. Как подключить котел к системе отопления

Особенности установки котла отопления в частном доме

Если есть доступ к центральному газоснабжению, то это будет самым выгодным выбором благодаря дешевизне природного газа. Там, где электроэнергия дешевая и нет доступа к газу, лучше всего использовать электрические отопительные котлы.

Где нет газоснабжения и дорогое электричество, чаще используют твердотопливные или комбинированные котлы.

По своему функционалу нагревательное оборудование можно использовать как для отопления, так и для подогрева воды. Поэтому выделяют одноконтурные и двухконтурные модели. По способу установки есть настенные и напольные. Подвесные компактны, но низкие по мощности. На пол чаще устанавливают твердотопливные и дизельные варианты, а электрические бывают в основном с монтажом на стену. Газовые бывают настенными и напольными. Последние — одноконтурные и двухконтурные котлы. По принципу работы их подразделяют на конденсатные с атмосферной и наддувной горелкой.

Электрокотел более компактный, так как не имеет камеры для сжигания топлива. Для равномерного прогрева помещения необходим монтаж циркуляционного насоса. Электрический котел состоит из теплообменника и приборов управления. Оборудование подключается через отдельный щиток, так как его мощность обычно не ниже 3,5 кВт.

Читайте также:  Ремонт телевизоров Supra: почему не включается и индикатор горит красным или лампочка горит зеленым? Как починить своими руками, если нет звука и есть изображение?

Твердотопливный котел устанавливается в отдельных помещениях, оснащенных хорошей системой вентиляции, также обязательно наличие дымохода. В помещении, где он находится, не должно быть взрывоопасных и горючих веществ. Необходимо следить за уровнем воды в расширительном бачке, не допускать ее закипания и появления пара. Напольные модели с чугунными топками тяжелые, поэтому устанавливаются на прочном фундаменте. Покрытие должно быть огнеупорным. Дымоход должен быть соединен герметично.

Для того чтобы уменьшить расход топлива, устанавливают накопительный бак для горячей воды.

Какие трубы нужны для подключения котла

Кроме котла важным элементом системы отопления являются трубы. Они бывают двух видов: металлопластиковые и полипропиленовые. Первые состоят из пяти слоев, которые включают в себя два из пластика, два из клея и один из алюминия. Основные достоинства таких труб:

  • пластичность;
  • не подверженность коррозии;
  • легкий ремонт;
  • низкая теплопроводимость.

Полипропиленовые трубы состоят из сополимера. Они очень эластичные и прочные. Не разрушаются, если замерзла вода, стойкие к механическим повреждениям, исключают протечки, так как соединяются методом спайки.

Схемы подключения котла в частном доме своими руками

Существуют разные схемы разводки труб отопления. Основные виды — однотрубные и двухтрубные. В первых схемах один коллектор обеспечивает все радиаторы. В двухтрубных применяется отдельная обратка и подача. Подключение системы отопления начинается с установки и обвязки котла. Последняя предусматривает расположение насоса и «грязевиков» на обратке. В этом же месте монтируют расширительную емкость. Чтобы контролировать давление, используют манометр.

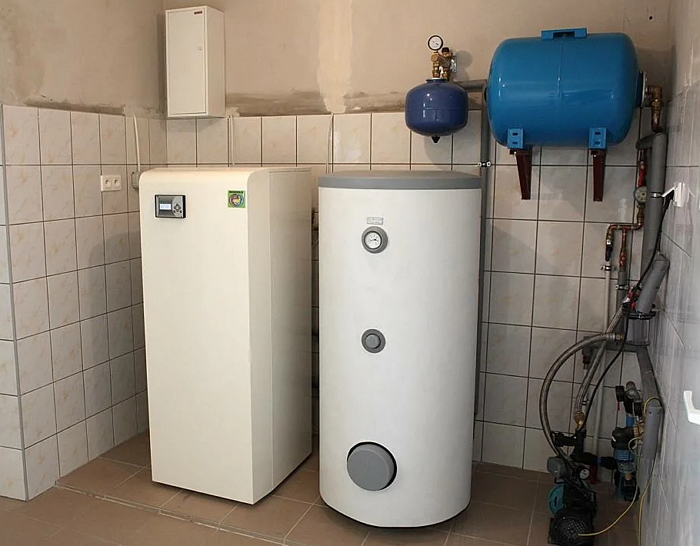

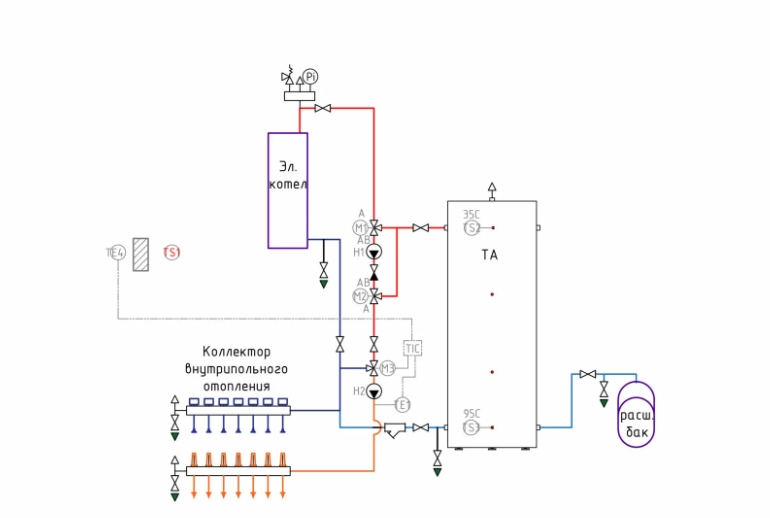

Для чего нужен теплоаккумулятор

Основная задача теплоаккумулятора — накапливать излишки тепловой энергии и отдавать ее, когда настает дефицит тепла. Его в основном используют в системах с твердотопливным котлом. После того как он перестает работать, дом начинает остывать, а датчики тепла подают сигнал на включение циркуляционного насоса. Последний обеспечивает подачу тепла, накопленного в баке теплоаккумулятора.

Выбор элементов обвязки

Котел — это центр отопительной системы. Чтобы все элементы сети работали эффективно, без тепловых потерь, необходимо использовать правильную схему обвязки. Их существуют несколько:

  • с принудительной циркуляцией тепла;
  • с естественной циркуляцией теплоносителя;
  • коллекторная разводка;
  • схема с первичными и вторичными кольцами.

Выбор зависит от расстояний прокладки труб, места нахождения отопительного оборудования и его типа.

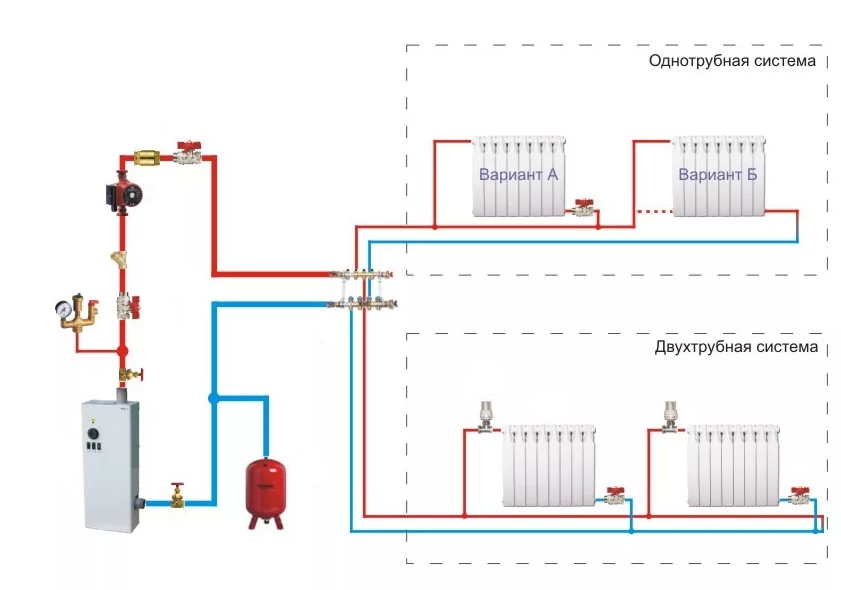

Одно- и двухтрубные системы отопления

Однотрубная система отопления предусматривает последовательную подачу теплоносителей в каждый радиатор, которые соединяются последовательно. После последнего радиатора теплоноситель отправляется по цельной трубе обратно в котел. Данную схему проще всего установить, и здесь меньше всего расходуется материал.

Двухтрубную систему лучше использовать для обогрева многоэтажных домов. Она состоит из подающей и обратной труб. Между ними устанавливаются радиаторы. Плюсы такой системы в равномерном распределении тепла, возможности его регулировки в отдельных помещениях путем отключения отдельных радиаторных элементов.

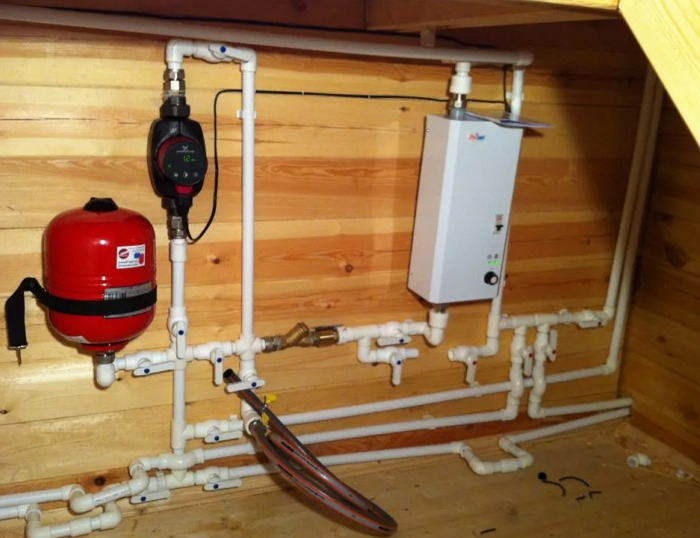

Как подключить котел к системе отопления

В зависимости от вида котла существуют разные типы установок. Газовая модель требует для монтажа отдельного нежилого помещения. Оно должно быть обеспечено вентиляцией. Сначала необходимо подвести дымоход и проверить наличие тяги. Затем подсоединяют котел к системе отопления. Перед обраткой необходимо смонтировать фильтр, защищающий от засора.

Схема электрического котла довольно проста. Помимо него самого, она включает в себя:

  • датчики температуры;
  • радиаторы отопления;
  • расширительный бачок;
  • фильтр с циркуляционным насосом;
  • сливные и запорные вентили.

Систему водоснабжения необходимо тщательно изолировать и заземлить, чтобы не было короткого замыкания.

Твердотопливные котлы устанавливают в сухих помещениях. Обязательным условием должно быть наличие приточной и вытяжной вентиляции. Оборудование устанавливают на прочном горизонтальном фундаменте, накрытом железным листом.

Видов и вариантов схем отопления большое количество. Все зависит от условий эксплуатации и требований владельцев частных домов. Любое отопительное оборудование может быть подключено своими руками. Есть разные нюансы при установке и обвязке системы отопления. Главное — выполнить грамотный подбор и установку каждого элемента системы обогрева. Но все же подключить котел отопления в частном доме — очень сложный процесс, лучше не делать этого самостоятельно, доверившись профессионалам.

Какая схема подключения котла отопления лучше всего – последовательность обвязки

Важным моментом строительства дома или дачи является монтаж отопительной системы. Кроме того, в последние годы, в связи с развитием новых технологий в этой области, часто принимается решение демонтажа старого и установки нового оборудования. Для того, чтобы отопительная система справлялась со своей задачей, нужно выбрать подходящую схему подключения отопительного котла. Перед тем, как начать монтаж, нужно разобраться, какой бывает обвязка котла, какие трубы больше всего подходят, какими способами можно решить вопрос горячего водоснабжения.

Общие сведения об отопительной системе

Схемы подключения котла отопления различают по способу циркуляции теплоносителя.

По этому признаку системы бывают следующими:

  1. Гравитационными. Это естественная циркуляция, когда идёт процесс замещения холодными массами нагретой жидкости, которая поднимается вверх. Теплоноситель возвращается в котёл самотёком, под действием гравитации. Такие системы имеют большое преимущество — они энергонезависимые, поэтому будут продолжать работать и при отсутствии электроэнергии.
  2. Принудительными. Здесь нужна помощь электрических циркуляционных насосов. При такой схеме подключения отопительной системы с котлом прогрев радиаторов во всех комнатах идёт быстро и равномерно. Данный способ является оптимальным при монтаже системы отопления в большом доме.

На заметку. Монтаж нагревательных приборов и трубопровода делают таким образом, чтобы свести к минимуму потерю тепла через наружные ограждающие конструкции. Потери тепла в трубопроводах, проходящих по неотапливаемым помещениям, не должны превышать 10 процентов от расхода тепла на отопление.

По способу соединения труб с радиаторами схемы бывают следующие:

  • однотрубные, когда выполняется последовательное соединение отопительных приборов;
  • двухтрубные — параллельное соединение радиаторов;
  • бифилярные — последовательное соединение сначала первых половин приборов, после этого, для потока теплоносителя в обратном направлении, соединяют все их вторые половины.
Читайте также:  Не работает электричество в доме - в чем причина?

Какие трубы нужны для подключения котла отопления

Выбор труб является очень важным этапом подготовки к монтажу отопительного оборудования.

Для эффективной работы системы обогрева с циркуляционным насосом, трубы должны выдерживать следующие показатели:

  • давление — 1-2,5 кгс/кв. см.;
  • температура жидкости на подаче 70-75 °C;
  • температура на обратке — 55°C.

Это параметры, которые выдерживаются при нормальной работе системы, без аварийных моментов.

Если насос по какой-то причине остановится, то развитие ситуации следующее:

  • у газового, электрического и дизельного котла термостат перекроет подачу топлива, и работа водяного контура останется безопасной;
  • у котла, работающем на твёрдом топливе, термостат прикроет поддувало, но горение (тление) топлива будет продолжаться до получаса, это значит, что температура теплоносителя может вырасти.

При таком раскладе эксплуатационные характеристики пластиковых и металлопластиковых труб, которые будут использоваться для газового, электрического и дизельного котла, должны иметь рабочие параметры не менее 80 °C.

Что касается твердотопливного агрегата, то не менее 1-2 метров водяного контура, идущего от котла, нужно делать из стальных, медных труб или нержавейки. Стальные трубы, стойкие к перепадам температуры и гидравлическому давлению, к сожалению, подвержены коррозии, имеют немалый вес и недостаточно гладкую внутреннюю поверхность. Монтаж нужно выполнять с помощью сварки. Снаружи трубы покрывают краской, и такой уход требуется делать регулярно. У труб из меди и нержавейки таких проблем нет. Единственный недостаток — довольно высокая цена на эти изделия.

При естественной циркуляции процесс нагрева теплоносителя происходит медленно. Температура жидкости при выходе из котла иногда превышает 90°C. Поэтому трубопровод между котлом и расширительным бачком всегда делают металлическим.

Ни один, самый лучший пластик, не выдержит нештатную температуру. Образование течи и размягчение пластика гарантировано при 130°C. От перегрева полипропиленовые трубы разрываются.

Важно. Внутренний диаметр трубы на подаче не может быть менее 32 мм. Это необходимо для того, чтобы обеспечить минимальный гидравлический напор при гравитационном отоплении.

В последние годы всё чаще трубопровод стараются скрыть из виду. Разводку делают не только наружную, но и скрытую в стенах, под чистовым полом, внутри гипсокартонных коробов. В системах отопления допустимо комбинировать разные типы труб.

Оборудование при закрытой системе с принудительной циркуляцией

Когда отопительная система не сообщается с окружающим воздухом и работает под давлением, такие контуры бывают только закрытыми.

Для обвязки котла в таком случае требуется следующее оборудование:

  • насос 100-200 ватт, который следует установить на подачу;
  • расширительный бак мембранного типа, чтобы обеспечить теплоносителю дополнительный объём при расширении;
  • предохранительный клапан для сброса теплоносителя, в случае превышения допустимого давления;
  • автоматический воздухоотводчик, который поможет появившейся воздушной пробке самостоятельно покинуть систему, чтобы теплоноситель беспрепятственно циркулировал по контуру;
  • манометр — для контроля давления.

Это обязательные элементы. Так же в схему могут включаться следующие опции:

  • фильтр для газового агрегата;
  • фильтр на входе в теплообменник для защиты от мусора;
  • теплоаккумулятор, который выгодно ставить в паре с твердотопливными или электрическими котлами для экономии энергоресурсов.

Зачем нужен теплоаккумулятор

Теплоаккумулятор представляет собой бак, который подключается к котлу и водяному контуру. Корпус его надёжно укрыт теплоизолятором и позволяет аккумулировать тёплую воду для контура, а затем обогревать помещение около суток при отключенном котле.

Как действует теплоаккумулятор:

  1. Отопительный агрегат загружают топливом, разжигают его.
  2. Циркуляционный насос прокачивает теплоноситель по теплообменнику. Холодная вода из нижней части бака устремляется в котёл, в верхнюю часть прибывает уже нагретая вода. Так как плотность холодной и горячей жидкости разная, перемешиваться она не будет. Так бак постепенно заполнится горячей водой.
  3. Если расчёты выполнены верно, когда топливо прогорит, ёмкость окажется наполненной горячей водой нужной температуры. Хорошая термоизоляция сохранит теплоноситель горячим длительное время.
  4. Когда котёл не функционирует, система отопления продолжает выполнять свою задачу. Циркуляционный насос отопительного контура прогоняет теплоноситель по системе. Вода забирается из верхней «горячей зоны» бака.
  5. В обратку вода возвращается уже охлажденной, так теплоаккумулятор постепенно отдаст накопленное тепло.

В реальных условиях, отбор воды в систему отопления идёт беспрерывно. Теплоаккумулятор накапливает «лишнее», в данный момент, невостребованное тепло.

Аккумулятор объёмом 3 тонны, с запасом воды температурой 40-80°C сможет сутки отапливать дом площадью 80 кв.м. Эти параметры соответствуют 170-175 кВт час. тепла.

Обычный котёл нужно растапливать до пяти раз в сутки. Если поставлен теплоаккумулятор, периодичность закладки топлива в камеру сгорания сократится в пять раз. Нагретая вода в баке будет постепенно отдавать энергию тепла радиаторам. Твердотопливный котёл будет работать гораздо экономичней. Такая схема подключения отопительного котла в частном доме позволяет без снижения мощности котла длительно обогревать помещение.

Читайте также:  Расширительный бак для отопления: зачем нужен и как правильно выбрать

Очень выгодно теплоаккумулятор ставить в паре с электрокотлом, когда экономия энергоресурсов особенно актуальна.

На заметку. Ночной тариф при двухтарифном счётчике гораздо ниже дневного: в 2-4 раза. Если включать электрокотел только ночью, чтобы днём теплоаккумулятор лишь отдавал тепло, то можно значительно сэкономить на электроэнергии.

Как выбирать элементы обвязки

При выборе насоса нужно обратить внимание на тепловую нагрузку на контур. Здесь важно вычислить разницу между температурой воды на подачу и в обратке.

  • Q=0,86хR/Dt,
  • где Q — показатель производительности насоса (кубометры в час),
  • R — мощность котла,
  • Dt — температурная разница.

Например, при мощности котла 20 кВт и температурных показателях отопительной системы 80/60oС насос нужен со следующими эксплуатационными характеристиками:

Хорошо себя показывает насос, у которого ступенчатая регулировка мощности. Он сможет обеспечить такой уровень производительности, чтобы радиаторы по всему контуру равномерно прогревались.

Такой параметр, как напор теплоносителя, который измеряется в метрах водяного столба, можно не учитывать. В системе отопления не имеет никакого значения количество этажей в здании, этаж, на котором стоит циркуляционный насос. Минимальное значение насоса — 2 метра. Приборы с таким параметром хорошо справляются с движением теплоносителя в водяном контуре многоквартирного дома с высоким гидравлическим сопротивлением. Когда выполняется обвязка котла отопления, эти моменты нужно помнить.

На что обратить внимание при установке мембранного бачка:

  • Прежде всего, важно выбрать объём бачка. Он должен составлять 1/10 часть от объёма теплоносителя в водяном контуре. Есть простой способ это вычислить. Если в отопительной системе стоят алюминиевые или биметаллические радиаторы, то на 1 киловатт мощности котла идёт 15 литров теплоносителя.
  • Бачок выдерживает температуру до +120 C.
  • Рабочее давление устройства зачастую не превышает 1,5 бар. Иногда возникает необходимость его увеличить. Для этого накачивают воздух в бачок с помощью велосипедного насоса.

Как выбирают элементы группы безопасности:

  • У клапана верхняя граница допустимого давления 2,5 бар.
  • Манометр нужно выбирать с давлением в 4 атмосферы.

Как располагать элементы обвязки:

  • Циркуляционный насос ставят перед камерой сгорания (перед теплообменником), там, где более низкая температура.
  • Клапан и манометр монтируют при выходе из теплообменника, в месте, где давление начинает повышаться.
  • Расширительный бачок монтируют в любом участке контура, но не рядом с насосом (колебания давления приведут к износу бачка).

Мини-котельные

Сейчас выпускаются модели котлов, снабженные расширительным бачком, насосом, клапаном и манометром. Это могут быть ТЭНовые, электрические, дизельные, газовые агрегаты с принудительной тягой. Эти агрегаты можно назвать мини-котельными. Так, предохранительные клапаны в схеме электрического отопления частного дома с насосом монтируют сразу на теплообменнике вместе с ТЭНом. Такая конструкция позволяет быстро сбрасывать лишний теплоноситель, если он закипит при остановке насоса.

Схема подключения котла к системе отопления в этом случае не сложная. Нужно смонтировать всего лишь два шаровых крана, которыми можно отсечь котёл в случае необходимости. Ремонт агрегата или любые профилактические работы не будут доставлять сложностей.

Оборудование при открытой гравитационной системе

При открытой гравитационной системе вся нагрузка ложится на открытый расширительный бачок.

Он выполняет следующие функции:

  • забирает себе избыточное количество теплоносителя;
  • компенсирует увеличение давления;
  • выводит воздух и горячий пар при закипании теплоносителя.

По объёму бак не должен быть меньше 10 процентов от объёма теплоносителя. Больше — можно. Устанавливают его в верхней точке контура, там, где заканчивается разгонный коллектор. От бака розлив идёт назад, в теплообменник, с уклоном, который обеспечивает вывод воздушных пробок и продвижение теплоносителя самотёком.

Через открытый расширительный бачок обычно заливают холодную воду для компенсации испарения.

Схема подключения системы горячего водоснабжения

Часто к отопительному котлу подключают дополнительно систему горячего водоснабжения.

Здесь могут применяться разные способы:

  • При двухтрубной тупиковой схеме отопительные приборы подключены между розливами. Большой минус — ближние радиаторы будут более горячими, дальние — холодными, поэтому этой системе требуется балансировка.
  • При подключении двухконтурного газового котла для организации ГВС нужен отдельный теплообменник. Здесь схема простая: холодная вода идёт через теплообменник и направляется дальше, к сантехническим приборам.
  • Если к системе отопления двухконтурный котёл подключается по принудительной схеме циркуляции, то монтаж радиаторов выполняют параллельным способом, чтобы не рассекать трубу подачи теплоносителя.
  • При использовании схемы с одноконтурным котлом для получения ГВС в частном доме нужно подключить бойлер косвенного нагрева. В этом случае теплоноситель будет отдавать свою тепловую энергию теплообменнику бойлера. В летнее время отопительный контур отключается.
  • Классическая гравитационная система отопления основана на перепаде высоты между теплообменником и радиаторами.
  • Если к твердотопливному котлу привязан теплоаккумулятор, температуру радиаторов регулирует трёхходовой клапан с термостатом.

Вариант реализации системы отопления двухконтурного котла:

  • малый контур, в который встроен циркуляционный насос, замыкается теплообменником с гидрострелкой;
  • следующая позиция — идёт коллекторная разводка на независимые контуры: 2 радиатора и 4 контура тёплых полов.

Итоги

Правильные гидравлические расчёты и подбор нужного оборудования помогут решить вопрос, как подключить котел отопления, схема обвязки зависит от конкретных условий эксплуатации системы. Данные рекомендации и примеры помогут учесть важные нюансы, которые касаются обогрева жилища и горячего водоснабжения.

Читайте также:  Потолочные сушилки для белья - фото различных вариантов и их применение

Установка котла отопления в частном доме

Для создания в доме тепла и уюта, необходимо правильно организовать систему отопления. Как правило для данной работы нанимается специальная команда сантехников, но даже и в этом случае владельцу рекомендуется иметь понятие о том, как устроена система отопления. Из этой статьи вы узнаете: какие виды отопительных котлов бываю, а также, как подключить котёл отопления в частном доме.

  1. Типы котлов для отопления частного дома
  2. Особенности монтажа
  3. Монтаж газового котла
  4. Подготовка и подключение
  5. Монтаж электрического котла
  6. Подсоединение
  7. Распространенные ошибки во время установки котлов отопления

Типы котлов для отопления частного дома

Как правило у всех отопительных котлов принцип работы всегда один — нагревание теплоносителя, в основном это обычная водопроводная вода, в лучшем случае пропущенная через систему фильтрации. Для нагревания можно использовать различные виды топлива. В зависимости этого котлы бывают:

  • Газовые. Главные лидеры в области отопительных агрегатов. Природный газ считается недорогим и хорошим типом топлива. Разумеется, это относится к тем областям, где есть магистральные газопроводы и подвод газа к дому не вызывает практически никаких трудностей. Довольно востребованы настенные газовые агрегаты — их не трудно устанавливать, и они не большие. Данный обогревательный аппарат имеет горелку, расширительный бак, круговращательный насос, манограф и градусник, радиатор, схему отвода отработанных газов. Для надёжности это оборудование снабжается особыми датчиками.
  • Твердотопливные. Такие отопительные установки удобны тем что сжигать в них можно: уголь, дрова или паллеты. Из плюсов можно считать полную автономность, не нужен газ или электричество. ТК вы можете использовать в разнообразных случаях главное, чтоб было гравитационная циркуляция теплоносителя в системе. Из минусов это высокая воспламеняемость при погрузке топлива, нужно специальное помещение и вытяжной дымоход. В сравнение с газом, какой подаётся в автоматическом режиме, ТК необходимо время от времени пополнять горючими материалами.
  • Электрические. У котлов электрического типа очень много плюсов при установке и размещении. Для электро-агрегатов не нужно индивидуальное помещение и вытяжные каналы, так как ничего не сгорает в них. В числе котлов они наиболее экологически чистые. Из-за работы на электричестве у них повышенная степень автоматизации. Недостатков у данных котлов только два: электричество дорого стоит, а также при отключении света отопления в доме не будет.

Особенности монтажа

Поскольку котлы для отопления дома бывают разными, то и варианты их монтажа так же отличаются. Следует знать, что все системы работают по принципу нагревания воды при циркуляции и непосредственного взаимодействия с нагревателями. Как подключить котёл отопления в частном доме?

Монтаж газового котла

Обычно, для монтажа газового котла в частном доме, необходимо отдельное нежилое помещение. Это нужно для вывода продуктов горения, другими словами необходимо сделать дымоход. В такой мини-котельной необходимо оборудовать поточно-приточную вентиляцию. Для выхода воздуха нужно сделать одно отверстие под потолком, а для притока воздуха — в 25-30 см от уровня пола. Для монтажа котлов напольного типа нагревания понадобиться:

  • сварочный аппарат;
  • дрель и набор свёрл;
  • набор ключей, так же газовый ключ;
  • набор разных отвёрток;
  • ножницы по металлу;
  • строительный уровень;
  • рулетка и маркер.
Подготовка и подключение

Пол, на котором необходимо установить отопительный аппарат, должен быть ровным и прочным, рекомендуют вначале сделать заливку фундамента. Для надёжности на протяжении работы котла на фундамент нужно установить лист железа.

Приступаем к работам. Прежде всего следует сделать дымоход и проследить за тем чтоб была тяга. После подключить котёл к внутренней системе отопления: так же нужно установить фильтр перед обратным входом трубопровода, который будет защищать обогреватель от засора. Врезку в водопровод необходимо установить очень близко к входу водопроводной трубы в комнату. Такая схема установки гарантирует отличное давление в системе и регулярную подачу воды.

На водопроводных трубах, входящих и выходящих, которые подсоединены к котлу, должны быть установлены закрывающиеся вентиля. Это необходимо для демонтажа снаряжения без сброса воды.

Нужно отметить, что монтаж газового агрегата выполняется лишь в результате согласовывайся с надзорными органами с вовлечением аттестованных сотрудников газовой службы.

Монтаж электрического котла

Установка электрического котла считается самой легкой. Поскольку для монтажа такой системы отопления не нужен дымоход, и разращение специальных органов. Единственное требование — это хорошая электропроводка, без отклонений.

Схема подсоединения очень простая. Она включает в себя кроме котла, датчики температуры на трубопроводах, батарея отопления, сливные и запорные вентили, расширительный бачок и фильтр с циркуляционным насосом. Потребуется и стабилизатор напряжения, поскольку электро-котлы немного чувствительны к перебоям напряжения.

При установке необходимо изолировать котел от системы водоснабжения, чтобы в случаи прорыва трубы вода не попала на отопительный аппарат, и это не вызвало замыкание электросети. Место где собираетесь установить агрегат должно быть теплоизолированным, для того чтобы не образовался конденсат, поскольку он может повредить оборудование. Монтировать котел необходимо на ровной поверхности.

Подсоединение

Для подключения комплектующих применяют муфты и переходники. Сначала нужно с помощью шаровых кранов полностью перекрыть воду. Подключение выполняют с помощью, приложенной схемы которая находиться в документах на отопительный аппарат. Схема подразумевает присутствие заземления, монтаж автоматического переключателя, и конечно УЗО для предохранения от замыкания.

Читайте также:  Расширительный бак для отопления: зачем нужен и как правильно выбрать

Провода необходимо монтировать в кабель-каналы, а электрическая часть снаряжения предохраняется капсулой. Сам прибор нужно хорошо укрепить. И только по завершении всех работ можно запустить в систему отопления воду и испытывать работоспособность оборудования.

Распространенные ошибки во время установки котлов отопления

Как правило во время любых установочных работ, что-то может пойти не так. Для того чтобы не допустить ошибок, ознакомьтесь с ошибками, которые могут возникнуть во время установки оборудования. Необходимо правильно выбрать котел, трубы, радиатор. Важно правильно спроектировать схему и хорошо выполнить монтажные работы. Каждая погрешность может вызвать много проблем, нарушить работу системы.

  • Главный ошибкой во время установки считаются некачественные соединения труб и радиаторов. Во время напора воды, могут появиться течи, которые необходимо срочно устранять. Как правило подобные проблемы замечаются при соединениях фитинга и трубы.
  • Причиной может быть применение минерального масла, а не силиконового, как это полагается по инструкции. Сильное затягивание гайки при монтаже металлопластиковых труб может привести к разрыву примерно через 6-12 месяцев.
  • Течи могут появиться в следствии неправильного подбора уплотнительного материала, какой применяется в резьбовых соединениях. Такому методу необходима идеальная герметизация. Льняные нити, которые раньше часто применялись, не обеспечат необходимую систему изоляции. Иногда монтажники применяют силикон, который вообще предназначен для пластиковых окон, к сожалению, он не может выдержать нагрузку отопительной системы. Необходимо применить тефлоновую нить, термостойкий силикон, ленту ФУМ.

Следуя указаниям инструкции, а также принимая во внимание вышеперечисленные советы, вы теперь знаете, как можно самостоятельно подключить обогревательный котел к системе отопления дома.

С детства увлекался конструированием и ремонтом. Сначала собирал самолетики, ремонтировал сломанные игрушки, потом чинил кухонный инвентарь и помогал папе с ремонтом в доме. Сегодня занимаюсь проектированием и монтажом систем отопления, вентиляции, водоснабжения и канализации. Ремонтом и установкой сантехники. В свободное время пишу статьи на эту тему.

Подключение котла к системе отопления

Отопительные системы современных домов подразумевают использование котлов. Многообразие их видов по типу используемого сырья определяет, каким образом производить монтаж котлов в системах отопления

Выбор

Современное отопительное оборудование может использовать для работы природный газ, электроэнергию или твёрдое топливо. Монтаж котлов отопления, требует соответствия специальным требованиям к установке и эксплуатации.

Газовые котлы

Системы отопления с газовыми агрегатами – популярны для использования в частном доме. Природный газ является недорогим и эффективным видом топлива. Конечно, так можно лишь о тех регионах, где имеются магистральные газопроводы и подвод газа к дому не вызывает никаких сложностей.

При этом нельзя забывать о том, что газ — среда повышенной опасности из-за его взрывчатости. При выборе газовых установок, нужно помнить о следующих отличиях:

  • производитель и ценовой сегмент;
  • потребляемая мощность;
  • количество контуров — одноконтурные и двухконтурные модели;
  • тип монтажа (напольный или настенный);
  • способ очистки отработанных газов.

Очень популярны настенные газовые установки – они просты в монтаже и небольшие по размеру.

Комплектация такого агрегата включает в себя горелку, расширительный бак, циркуляционный насос (один или больше), манометр и термометр, теплообменник, схему отвода отработанных газов (естественная или принудительная). Для безопасности оборудование оснащается специальными датчиками.

Электрические котлы

Основным его преимуществом этих компактных котлов против агрегатов, работающих на другом виде топлива, является полное отсутствие отходов в процессе работы (в том числе отсутствие продуктов сгорания). Считается, что это самый экологически (и эстетически) чистый вид отопления в частном доме. Но, вместе с этим, пожалуй, и самый дорогой. Монтаж котлов может осуществляться на полу или на стене. В зависимости от типа нагревания такие установки бывают:

  • тэновые;
  • индукционные;
  • электродные.

Конструкция ТЭНовых котлов довольно проста. В ёмкость с дистиллированной водой или незамерзающей жидкостью на основе этиленгликоля помещается несколько ТЭНов. В зависимости от заданной температуры нагрева работают либо все ТЭНы, либо только часть из них. Эта конструкция очень примитивна и отчасти считается устаревшей.

Принцип работы индукционного котла основан на электромагнитной индукции. Если говорить проще, то в трубу из диэлектрика помещается сердечник, нагрев которого происходит от воздействия тока электрической катушки вокруг трубы. Сердечник при этом нагревает воду, которая поступает по трубе.

Конструкция несложная, и благодаря этому даже очень мощные установки имеют небольшие размеры.

В принципе работы электродного агрегата используется закон физики, основанный на нагревании воды из-за сопротивления при пропускании через неё электрического тока. Вода при этом должна иметь особую концентрацию солей. Эти устройства более безопасны по сравнению с предыдущими двумя, так как при утечке воды из нагревательного бака агрегат автоматически прекращает свою работу.

Твёрдотопливные котлы

Сейчас это оборудование используется для отопления домов, где нет возможности обогрева природным газом. Такие котлы работают на различных видах твёрдого топлива, но основным видом традиционно являются дрова. Отопительное оборудование такого типа очень напоминает собой печь, но при этом отвечает всем стандартам безопасности и современным требованиям к качеству аналогичных установок.

Котлы имеют в своей конструкции камеру сгорания, теплообменник, загрузочный бункер, дымоход, форсунки, блок управления и камеру отвода горячих газов. Монтаж котлов производится только на фундамент. Они имеют достаточно большие габаритные размеры и массу.

Читайте также:  Пиролизный котёл своими руками - пошаговая инструкция, чертежи и видео

Особенности монтажа

Как упоминалось ранее, в зависимости от типа установок бывают различные варианты их монтажа, но надо заметить, что все системы работают по принципу нагревания воды при её циркуляции и непосредственного взаимодействия с нагревателями. Так как же своими руками можно подключить отопительное оборудование?

Монтируем газовый котёл

Как правило, установка котлов отопления такого типа в частном доме, требует отдельного нежилого помещения (котельной). Это необходимо для отвода продуктов горения, то есть для монтажа дымохода. Котельная должна быть оборудована поточно-приточной вентиляцией. Для выхода воздуха делается отверстие под потолком, а для его притока – в 30 см от уровня пола. Монтаж котлов напольного типа производится с использованием:

  • сварочного аппарата;
  • дрели и набора свёрл;
  • ключей, в том числе газового;
  • набора отвёрток;
  • ножниц по металлу;
  • строительного уровня;
  • рулетки и маркера.

Подготовка и подключение

Поверхность для монтажа должна быть прочной и ровной, и в идеале необходимо произвести заливку фундамента. Для обеспечения безопасности в процессе работы оборудования на фундамент необходимо положить лист железа. Первым делом надо подвести дымоход и проверить наличие тяги. Потом подсоединить котёл к внутренней системе отопления: перед обратным входом трубопровода смонтировать фильтр, защищающий теплообменник от засора, а врезку в водопровод надо расположить как можно ближе к входу водопроводной трубы в помещение.

Эта схема обеспечит высокое давление в системе и постоянную подачу воды.

На входящих и выходящих водопроводных трубах, подсоединённых к агрегату, должны быть установлены запорные клапаны (вентиля).

Это нужно для демонтажа оборудования без сброса воды. Надо заметить, что монтаж газового оборудования производится только после согласования с надзорными органами с привлечением аттестованных специалистов газовой службы. На безопасности не стоит экономить!

Монтаж электрического котла

Установка этого оборудования в доме не требует наличия дымохода и согласования с надзорными органами. Единственное требование – исправность электропроводки. Схема подключения довольно простая. Она включает в себя помимо котла, датчики температуры на трубопроводах, радиатор отопления, сливные и запорные вентили, расширительный бачок и фильтр с циркуляционным насосом. Понадобится и стабилизатор напряжения, так как электрокотлы чувствительны к перепадам напряжения, а в электросети они неизбежны.

При установке надо постараться его изолировать от системы водоснабжения, чтобы при прорыве трубы вода не попала на агрегат, вызвав короткое замыкание. Помещение для установки должно быть теплоизолированным, чтобы не допустить образование конденсата – он тоже может привести к серьезным поломкам. Монтаж котла должен производиться на ровной поверхности.

Подсоединение

Для подсоединения оборудования используют муфты и переходники. Вначале необходимо при помощи шаровых кранов перекрыть подачу воды в водопроводе. Подсоединение осуществляют в соответствии с приложенной к сопроводительной документации монтажной схемой. Схема предполагает наличие заземления, установку автоматического выключателя, а также УЗО для защиты от короткого замыкания.

Кабели обязательно монтируются в кабель-каналы, а электрическая часть оборудования защищается кожухом. Сам агрегат должен быть надёжно закреплён. И только после этого можно пускать в систему отопления воду и проверять работоспособность оборудования.

Монтаж твердотопливных агрегатов

Эти агрегаты устанавливают в частном доме в сухих помещениях, размеры которых прямо пропорциональны габаритам и мощности агрегата. Стены котельной должны быть оштукатурены или обиты листовым железом. Схема их подключения подразумевает наличие приточной и вытяжной вентиляции, которая обеспечит хорошую тягу.

Котёл устанавливают по уровню на горизонтальном фундаменте, накрытым слоем листового железа. Фундамент должен быть на 10 см больше основания агрегата по всему его периметру. Зона безопасности со стороны топки — не менее 40 см.

Существуют монтажные нормативы для безопасности эксплуатации, которые прописаны в требованиях к монтажу или находятся в свободном доступе в открытых источниках информации. Их нужно соблюдать!

Инструменты и материалы

Для подключения к отопительной системе надо приобрести:

  • два шаровых крана с соединением «муфта-штуцер» диаметром 50 мм;
  • два сгона тем же диаметром;
  • манометр;
  • клапан предохранительный;
  • автоматический воздухоотводчик;
  • два шаровых крана диаметром 15 мм;
  • три стальных муфты диаметром 50 мм;
  • переходы 57 х 32 мм со стенкой 3 мм;
  • отводы 57 х 3,5 мм;
  • дымовую трубу с шиберной задвижкой;
  • трубы 57 х 3,5 мм;
  • герметик термостойкий;
  • сантехническую подмотку;
  • циркуляционный насос.

Обвязка

Обвязка агрегата оснащается системой безопасности, которая состоит из теплового аккумулятора, трёхходового клапана для подмеса холодной воды, термостата. Что надо сделать:

  1. разместить котёл на фундамент;
  2. подсоединить трубы отопления с обязательным использованием шаровых кранов, уплотняя место стыков сантехнической подмоткой;
  3. сделать заземление и подключить кабель питания;
  4. установить систему безопасности (манометр, клапан предохранительный, автоматический воздуоотводчик);
  5. собрать дымовую трубу, уплотняя места соединения колен термостойким герметиком;
  6. заполнить теплообменник водой;
  7. проверить расположение колосников, растопочной заслонки, заглушки для прочистки и прочее;
  8. сбросить давление в теплообменнике до рабочего;
  9. установить заслонки в дымоходе и топке в необходимое положение;
  10. осуществить закладку дров.

Вообще, любое отопительное оборудование может быть подключено к системе отопления своими руками при грамотном подходе и наличии базовых знаний и навыков.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
